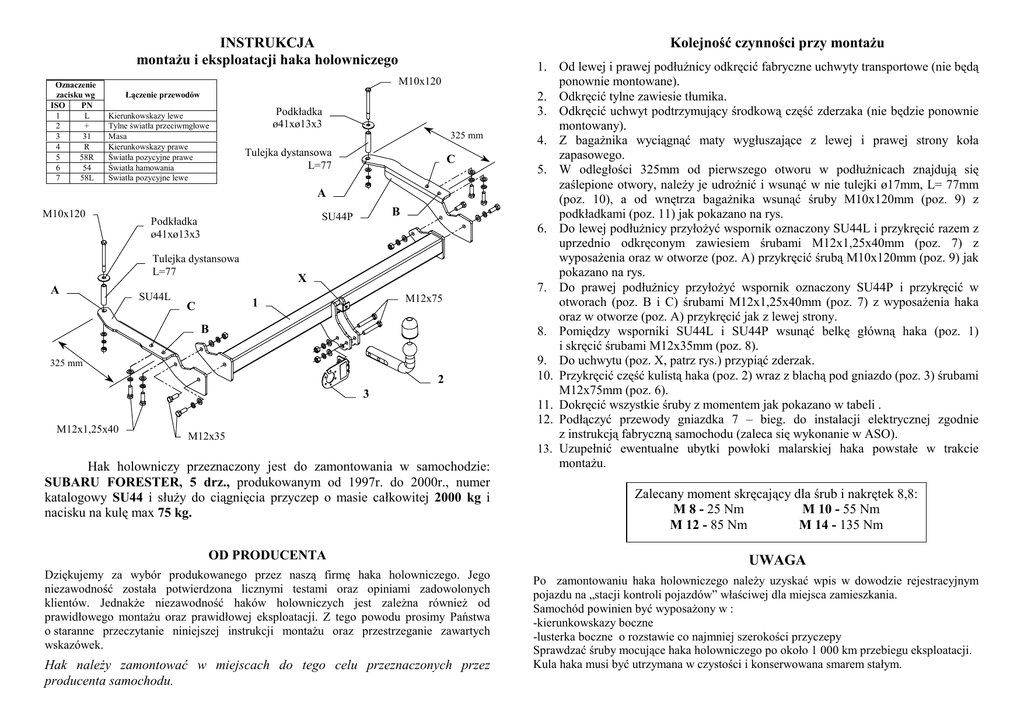

INSTRUKCJA
montaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Kolejność czynności przy montaŜu
M10x120
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
Podkładka
ø41xø13x3
325 mm
Tulejka dystansowa
L=77
C
A
M10x120
Tulejka dystansowa
L=77
A
SU44L
B
SU44P
Podkładka
ø41xø13x3
X
M12x75
1
C
B
325 mm
2
3
M12x1,25x40
M12x35
Hak holowniczy przeznaczony jest do zamontowania w samochodzie:
SUBARU FORESTER, 5 drz., produkowanym od 1997r. do 2000r., numer
katalogowy SU44 i słuŜy do ciągnięcia przyczep o masie całkowitej 2000 kg i
nacisku na kulę max 75 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę haka holowniczego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność haków holowniczych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie zawartych
wskazówek.
Hak naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
1. Od lewej i prawej podłuŜnicy odkręcić fabryczne uchwyty transportowe (nie będą
ponownie montowane).
2. Odkręcić tylne zawiesie tłumika.
3. Odkręcić uchwyt podtrzymujący środkową część zderzaka (nie będzie ponownie
montowany).
4. Z bagaŜnika wyciągnąć maty wygłuszające z lewej i prawej strony koła
zapasowego.
5. W odległości 325mm od pierwszego otworu w podłuŜnicach znajdują się
zaślepione otwory, naleŜy je udroŜnić i wsunąć w nie tulejki ø17mm, L= 77mm
(poz. 10), a od wnętrza bagaŜnika wsunąć śruby M10x120mm (poz. 9) z
podkładkami (poz. 11) jak pokazano na rys.
6. Do lewej podłuŜnicy przyłoŜyć wspornik oznaczony SU44L i przykręcić razem z
uprzednio odkręconym zawiesiem śrubami M12x1,25x40mm (poz. 7) z
wyposaŜenia oraz w otworze (poz. A) przykręcić śrubą M10x120mm (poz. 9) jak
pokazano na rys.
7. Do prawej podłuŜnicy przyłoŜyć wspornik oznaczony SU44P i przykręcić w
otworach (poz. B i C) śrubami M12x1,25x40mm (poz. 7) z wyposaŜenia haka
oraz w otworze (poz. A) przykręcić jak z lewej strony.
8. Pomiędzy wsporniki SU44L i SU44P wsunąć belkę główną haka (poz. 1)
i skręcić śrubami M12x35mm (poz. 8).
9. Do uchwytu (poz. X, patrz rys.) przypiąć zderzak.
10. Przykręcić część kulistą haka (poz. 2) wraz z blachą pod gniazdo (poz. 3) śrubami
M12x75mm (poz. 6).
11. Dokręcić wszystkie śruby z momentem jak pokazano w tabeli .
12. Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
13. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie
montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące haka holowniczego po około 1 000 km przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym.
PPUH AUTO-HAK S. J.
WyposaŜenie haka:
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www.autohak.com.pl
77
Hak holowniczy bez wyposaŜenia elektrycznego
Klasa: A50-X
Nr kat. SU44
Przeznaczony do zamontowania w samochodzie:
Producent: SUBARU
Model: FORESTER
Typ: 5 drz.
produkowanym od 1997r. do 2000r.
KARTA GWARANCYJNA
Dane techniczne:
Wartość siły D : 9,81 kN
maksymalna masa przyczepy: 2000 kg
maksymalny nacisk na kulę: 75 kg
Numer homologacji zgodnie z dyrektywą 94/20/WE:
e20*94/20*0194*00
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu haka holowniczego do samochodu:
SUBARU FORESTER
5 drz.
produkowanego od 1997r. do 2000r.
Data produkcji ..............................
Data zakupu.............................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu 14 dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
