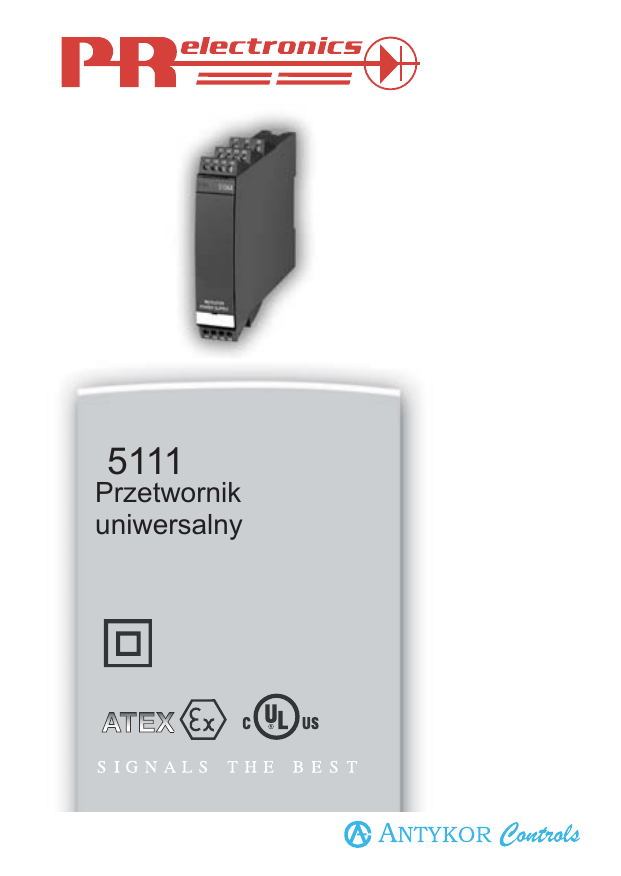

Przetwornik uniwersalny

5111
Przetwornik
uniwersalny
Przetwornik programowalny
5111 PRetrans
Spis treœci
Uwagi................................................................... 3
Instrukcje bezpieczeñstwa................................... 4
Deklaracja zgodnoœci........................................... 6
Monta¿ / demonta¿...............................................7
Aplikacje...............................................................8
Charakterystyka techniczna................................. 8
Typy wejϾ........................................................... 8
Wyjœcia............................................................... 9
Parametry elektryczne......................................... 10
Specyfikacja........................................................ 15
Schemat blokowy................................................ 15
Specyfikacja mechaniczna...................................16
Usytuowanie zacisków......................................... 17
Funkcje b³êdów.................................................... 18
Schematy pod³¹czeñ........................................... 17
2
Ten modu³ zosta³ zaprojektowany do pod³¹czania z
niebezpiecznymi napiêciami elektrycznymi. Zignorowanie tego
ostrze¿enia mo¿e spowodowaæ obra¿enia obs³ugi lub
uszkodzenia mechaniczne.
Aby unikn¹æ ryzyka pora¿enia pr¹dowego lub po¿aru nale¿y
przestrzegaæ wskazówek dotycz¹cych bezpiecznego
u¿ytkowania zawartych w niniejszej instrukcji.
Nie nale¿y przekraczaæ parametrów elektrycznych
zdefiniowanych przez specyfikacjê przyrz¹du. Przed
pod³¹czeniem modu³u nale¿y siê dok³adnie zapoznaæ z
instrukcj¹ u¿ytkownika.
Instalacjê modu³u mo¿e przeprowadzaæ tylko wykwalifikowany
personel techniczny.
Gdy przyrz¹d jest u¿ywany w sposób niezgodny ze specyfikacj¹
producenta, stopieñ ochrony zapewniany przez ten przyrz¹d
mo¿e siê zmniejszyæ.
Poni¿ej wymienione czynnoœci nale¿y przeprowadzaæ przy
roz³¹czonym module, wy³¹czonym napiêciu niebezpiecznym
oraz w warunkach bezpieczeñstwa elektrostatycznego:
Zdejmowanie obudowy modu³u w celu zmiany ustawieñ
zworek konfiguracyjnych oraz mikrowy³¹czników.
Monta¿ ogólny, pod³¹czanie i roz³¹czanie przewodów.
Diagnostyka modu³u.
Naprawa modu³u oraz wymiana na sta³e zainstalowanych
zworek mo¿e byæ przeprowadzana tylko przez producenta
firmê PRelectronics.
3
IDENTYFIKACJA SYMBOLI
Trójk¹t ze znakiem wykrzyknika: Ostrze¿enie / wymóg.
Potencjalnie niebezpieczna sytuacja.
Znak CE zapewnia o zgodnoœci modu³u z podstawowymi
wymaganiami dyrektyw UE.
Symbol podwójnej izolacji elektrycznej mówi o tym, ¿e modu³
jest podwójnie zabezpieczony lub posiada wzmocnion¹ izolacjê.
Znak Ex mówi, ¿e modu³ posiada dopuszczenie zgodne z
dyrektyw¹ ATEX dotycz¹c¹ instalowania przyrz¹dów w strefach
zagro¿onych wybuchem.
INSTRUKCJE BEZPIECZEÑSTWA
DEFINICJE:
Napiêcie niebezpieczne jest okreœlone zakresami 75 ... 1500 VDC i
50 ... 1000 VAC.
Technicy s¹ wykwalifikowanym personelem wyszkolonym do
monta¿u, u¿ytkowania oraz rozwi¹zywania problemów technicznych
zwi¹zanych z poprawnoœci¹ dzia³ania modu³ów.
Operatorzy po wczeœniejszym dok³adnym zapoznaniu siê z niniejsz¹
instrukcj¹ mog¹ przeprowadzaæ regulacjê pokrête³ potencjometrów
podczas normalnego u¿ytkowania.
ODBIÓR I ROZPAKOWANIE:
Rozpakuj modu³ tak aby go nie uszkodziæ i zapewnij sta³y dostêp do
instrukcji u¿ytkownikowi. SprawdŸ przy odbiorze zgodnoœæ typu
modu³u z zamówieniem.
ŒRODOWISKO:
Unikaj bezpoœredniego wp³ywu œwiat³a s³onecznego, kurzu, wysokich
temperatur, mechanicznych wibracji i udarów oraz deszczu i wilgoci.
Przed przekroczeniem dopuszczalnej temperatury otoczenia jeœli to
konieczne nale¿y siê chroniæ systemem wentylacji.
Wszystkie modu³y posiadaj¹ Kategoriê Instalacyjn¹ II, Stopieñ
Zanieczyszczenia 1 i Klasê Izolacji II.
4
MONTA¯:
Tylko wykwalifikowany personel, zapoznany wczeœniej z warunkami
technicznymi, uwagami i instrukcj¹ u¿ytkownika, mo¿e
przeprowadzaæ pod³¹czenie modu³u.
W przypadku pojawienia siê jakichkolwiek w¹tpliwoœci nale¿ siê
kontaktowaæ z lokalnym przedstawicielem: Antykor Controls,
ul. S³owicza 6A, 02-170 Warszawa +48 22 868 00 90.
Monta¿ i pod³¹czenie modu³u powinny przebiegaæ zgodnie z
przepisami dotycz¹cymi monta¿u urz¹dzeñ elektrycznych,
pod³¹czania przewodów, zabezpieczeñ oraz lokalizacji. Opis
zacisków wejœcia, wyjœcia oraz zasilania jest pokazany na schemacie
oraz z boku obudowy modu³u.
KALIBRACJA I REGULACJA:
Podczas kalibracji i regulacji, pomiar i pod³¹czanie zewnêtrznych
napiêæ nale¿y przeprowadzaæ zgodnie ze specyfikacj¹ zawart¹ w
niniejszej instrukcji. Obs³uga powinna u¿ywaæ narzêdzi i przyrz¹dów
bezpiecznych w u¿yciu.
NORMALNE U¯YTKOWANIE:
Operatorzy maj¹ mo¿liwoœæ obs³ugi tylko, gdy modu³y s¹ ju¿
zainstalowane. Ma to na celu unikniêcie niebezpieczeñstwa
odniesienia obra¿eñ lub uszkodzeñ.
KONSERWACJA:
Po roz³¹czeniu modu³ mo¿na czyœciæ za destylowan¹ wod¹ lub
alkoholem etylowym.
ODPOWIEDZIALNOή:
W przypadku nie przestrzegania uwag zawartych w instrukcji
u¿ytkownika, klient traci prawo do ubiegania siê o ewentualne
roszczenia w stosunku do firmy PRelectronics.
5
DEKLARACJA ZGODNOŒCI
Producent
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
niniejszym deklaruje, ¿e poni¿szy produkt:
Typ: 5111
Nazwa: Przetwornik uniwersalny
zosta³ wyprodukowany zgodnie z poni¿szymi dyrektywami i standardami:
Dyrektywa EMC 89/336/EEC i póŸniejsze uaktualnienia
Od nr. seryjnego: 950365 ff
EN 61 326
EN 50 081-1, EN 50 081-2
EN 50 082-1, EN50 082-2
Ta deklaracja jest wydana w zgodzie z art. 10, podpunkt 1 dyrektywy o EMC.
Wszystkie parametry dotycz¹ce dopuszczalnego poziomu emisji EMC
znajduj¹ siê w specyfikacji elektrycznej modu³u.
Dyrektywa ATEX 94/9/EC i póŸniejsze uaktualnienia
Od nr. seryjnego: 990373001 ff
EN 50 014 i EN 50 020
Certyfikat Ex: 01 ATEX 130321
Dyrektywa Low Voltage 73/23EEC i póŸniejsze uaktualnienia
Od nr. seryjnego: 960525001ff
EN 61 010-1
Jednostka notyfikacyjna dla CENELEC/ATEX:
UL International Demko A/S 0539
Rønde, 4 Jan. 2000
Peter Rasmussen
Manufacturer’s signature
6
Monta¿ / demonta¿ systemu 5000
Przed przyst¹pieniem do czynnoœci zwi¹zanych z demonta¿em i
otwieraniem modu³ów nale¿y od³¹czyæ niebezpieczne zasilanie
Rys 1. Sposób zdejmowania
modu³u z szyny DIN
Rys 3. Dostêp do gniazd
do programowania
Rys 2. Sposób zdejmowania
obudowy w celu programowania
zworkami. Nale¿y podwa¿yæ górny
zatrzask i poci¹gn¹æ za obudowê
7
Przetwornik uniwersalny
5111 PRetrans
·
·
·
·
·
Programowalny z poziomu PC
Separacja galwaniczna wejœcia, wyjœcia i zasilania
Linearyzowane wyjœcie analogowe
Uniwersalne zasilanie
Do monta¿u na szynie DIN
Uwagi ogólne:
Przetwornik PR 5111 jest konfigurowany do bie¿¹cej aplikacji za
pomoc¹ oprogramowania PReset 5000 uruchamianego na
komputerze PC. W zestawie znajduje siê równie¿ ³¹cze optyczne
Opto Link 5901, za poœrednictwem którego mo¿na komunikowaæ siê
z przetwornikami 5111 i 5511. Przetwornik mo¿e byæ fabrycznie
skonfigurowany wed³ug specyfikacji lub te¿ u¿ytkownik mo¿e
wprowadziæ w³asne parametry za pomoc¹ programu PReset5000.
Wejœcie przetwornika mo¿e byæ wyspecyfikowane do wspó³pracy z
czujnikami TC, RTD, rezystancj¹ liniow¹ oraz jako wejœcie mV, mA lub
V. Sygna³ wyjœciowy mo¿e byæ sygna³em pr¹dowym lub napiêciowym.
PR 5111 posiada równie¿ wyjœcia stykowe, które mo¿na wykorzystaæ
do sygnalizacji zdefiniowanych przez u¿ytkownika wartoœci
granicznych mierzonych parametrów. Mo¿liwe jest równie¿
przeprowadzenie linearyzacji w przypadku pomiarów sygna³ów o
charakterze nieliniowym.
Typy wejϾ:
Wejœcie do wspó³pracy z termopar¹: (TC) o 15 bitowej
rozdzielczoœci dla standardowych termopar w zakresach temperatur
wg norm IEC 584, DIN 43710 lub ASTM E988-90.
Kompensacja zimnych koñców (CJC) realizowana jest poprzez:
1) Pt100 na zacisku (zacisk typ 5910)
2) zewnêtrzny czujnik Pt100
3) sta³¹ CJC.
Mo¿liwa jest detekcja i sygnalizacja uszkodzenia czujnika.
Wejœcie do wspó³pracy z czujkami RTD:
o 16-bitowej
rozdzielczoœci dla czujników Pt100 i Ni100 w zakresach temperatur
wg norm IEC 751/DIN 43760. Mo¿liwe jest stosowanie równie¿ czujek
nietypowych (np. Pt50, Ni1000). Automatyczna kompensacja
rezystancji kabla przez po³¹czenie czujnika w uk³adzie 3- lub 4przewodowym. Przy pod³¹czeniu 2-przewodowym czujnika
kompensacja rezystancji przewodów jest mo¿liwa za pomoc¹
klawisza kalibracyjnego na przednim panelu obudowy. Mo¿liwa jest
detekcja i sygnalizacja uszkodzenia czujnika.
Wejœcie do wspó³pracy z rezystancj¹ liniow¹: o rozdzielczoœci 16bitowej do pomiaru rezystancji. Max zakres pomiarowy 5 kW.
Kompensacja rezystancji kabla poprzez po³¹czenie 3- lub 4przewodowe. Mo¿liwa jest kalibracja wartoœci min. (0%) i max (100%)
przyciskiem kalibracyjnym na przednim panelu obudowy. Mo¿liwa jest
detekcja i sygnalizacja uszkodzenia przewodu.
Wejœcie pr¹dowe o 15-bitowej rozdzielczoœci dla sygna³ów
pr¹dowych DC. Mo¿liwa jest kalibracja wartoœci min. (0%) i max
(100%) przyciskiem kalibracyjnym na przednim panelu obudowy.
Mo¿liwa jest detekcja i sygnalizacja uszkodzenia przewodów.
Wejœcie napiêciowe o 15-bitowej rozdzielczoœci dla sygna³ów
napiêciowych DC, potencjometrów 3-zaciskowych, ogniw,
przetworników ciœnienia itp. Mo¿liwa jest kalibracja wartoœci min. (0%)
i max (100%) przyciskiem kalibracyjnym na przednim panelu
obudowy.
Zasilanie pomocnicze:
(wybierane za pomoc¹ mikroprze³¹czników na p³ytce przetwornika).
Zasilanie z pêtli pomiarowej 16 VDC/20 mA do zasilania
przetworników 2-przewodowych.
Napiêcie odniesienia 2.5 VDC, 15 mA jako odniesienie dla
potencjometrów 3-przewodowych (np. jako wskaŸnika po³o¿enia z
zaworu analogowego itp.)
Napiêcie wzbudzenia 8 VDC, 25 mA do zasilania ogniw,
przetworników ciœnienia itp.
Wyjœcia:
(wybierane za pomoc¹ mikroprze³¹czników na p³ytce przetwornika).
Wyjœcie pr¹dowe o 13-bitowej rozdzielczoœci, nastawialne w
zakresie ± 20 mA. Maksymalny offset wynosi 75% wartoœci
maksymalnej wyjœcia.
Wyjœcie napiêciowe o 13-bitowej rozdzielczoœci w zakresach ± 1
VDC i ± 10 VDC. Maksymalne obci¹¿enie 20 mA. Maksymalny offset
wynosi 75% maksymalnej wartoœci wyjœciowej.
Wyjœcie przekaŸnikowe (styki 1 i 2) o dzia³aniu typu w³¹cz / wy³¹cz.
Wyjœcie to mo¿e realizowaæ sygnalizacjê b³êdów czujników
wejœciowych.
WskaŸnik stanu:
Migaj¹ca zielona dioda LED na czole obudowy wskazuje, ¿e
przetwornik dzia³a prawid³owo. Wciœniêcie przycisku kalibracyjnego z
ty³u obudowy bêdzie sygnalizowane zapaleniem zielonej diody LED.
Zapalenie ¿ó³tej diody LED sygnalizuje wysterowanie styków
przekaŸnika wyjœciowego.
9
Specyfikacja elektryczna:
Temperatura pracy:............................... -20 .. 60°C
Uniwersalne zasilanie:.......................... 24 ..230 VAC ±10%
50 .. 60 Hz
24 .. 250 VDC ±20%
Pobór mocy:.......................................... < 2,5 W
Max pobór mocy:................................... < 3 W
Bezpiecznik:.......................................... 400 mA / 250 VAC
Separacja galwaniczna:........................ 3,75 kVAC
Interfejs komunikacyjny:........................ Opto Link 5901
Stosunek sygna³ / szum:....................... min. 60 dB
Dynamika sygna³u wejœciowego:.......... 23 bity
Dynamika sygna³u wyjœciowego:........... 16 bitów
Czas odpowiedzi (programowalny)
Min......................................... czas odœwie¿ania x 2,5
Max........................................ 250 s
Temperatura kalibracji:.......................... 20 .. 28°C
Wspó³czynnik temperaturowy:............... < ±0,01% zakresu / °C
B³¹d liniowoœci:...................................... < 0,1% zakresu
Wp³yw zmiany nap. zasilaj¹cego:.......... < 0,001% zakresu / %V
Zasilanie z pêtli pomiarowej:................. 16 VDC / 20 mA
Napiêcie odniesienia:............................ 2,5 VDC ±0,5% / 15 mA
Napiêcie wzbudzenia:........................... 8,0 VDC ±0,5% / 25 mA
Wra¿liwoœæ na zewn. pola:.................... < ±0,5%
Max przekrój przewodu:........................ 1 x 2,5 mm²
Moment obr. œrub zacisków:.................. 0,5 Nm
Wilgotnoœæ wzglêdna:............................ < 95% RH
Wymiary (wys. x szer. x d³.)................... 109 x 23,5 x 130 mm
Szyna DIN:.......................................,.... DIN 46277
Stopieñ ochrony:.......................obudowa: IP50, zaciski: IP20
Waga:.................................................... 250 g
10
Specyfikacja elektryczna wejœcie:
Wejœcie TC:
Typ
B
E
J
K
L
N
R
S
T
U
W3
W5
Minimalna
temperatura
+400OC
-100OC
O
-100 C
O
-180 C
O
-100 C
O
-180 C
O
-50 C
O
-50 C
O
-200 C
O
-200 C
O
0C
O
0C
Maksymalna
temperatura
+1820OC
O
+1000 C
O
+1200 C
O
+1372 C
O
+900 C
O
+1300 C
O
+1760 C
O
+1760 C
O
+400 C
O
+600 C
O
+2300 C
O
+2300 C
Min
Norma
zakres
O
IEC584
200 C
O
50 C
IEC584
O
50 C
IEC584
O
50 C
IEC584
O
50 C
DIN 43710
O
100 C
IEC584
O
200 C
IEC584
O
200 C
IEC584
O
50 C
IEC584
O
75 C
DIN 43710
O
200 C ASTM E988-90
O
200 C ASTM E988-90
Czas odœwie¿ania:................................ 250 ms
B³¹d podstawowy:
Typy: E, J, K, L, N, T, U:........................ < ±0,5°C
Typy: B, R, S, W3, W5:.......................... < ±2°C
Kompensacja zimnych koñców:............ < ±0,5°C
Wspó³czynnik temperaturowy:
Typy E, J, K, L, N, T, U
Min zakres < 500°C:............................ ±0,05°C / °Cotocz.
Min zakres > 500°C:............................ ±0,01% zakresu/ °Cotocz
Typy: B, R, S, W3, W5:.......................... 0,2°C / °Cotocz.
Detekcja uszkodzenia czujnika:............. Tak
11
Wejœcie RTD:
Typ
RTD
Pt 100
Ni 100
WartoϾ
minimalna
- 200 oC
- 60 oC
WartoϾ
maksymalna
+850oC
o
+250 C
Minimalny
zakres
25oC
o
25 C
Rezystancja przewodów:...................... max 50W (na przewód)
Pr¹d czujnika:....................................... nom 0,4 mA
Czas odœwie¿ania:
2- i 4-przewodowy:................................ 100 ms
3-przewodowy i ró¿nicowy:................... 250 ms
B³¹d podstawowy:................................. ±0,2°C
Wspó³czynnik temperaturowy:
Min zakres < 100°C :............................. ±0,01°C / °Cotocz.
Min zakres > 100°C :............................. ±0,01% zakresu / °Cotocz.
Wp³yw rezystancji przewodów dla
pod³¹czenia 3- i 4-przewodowego:........ < 0,002W / W
Detekcja uszkodzenia czujnika:............. Tak
Wejœcie dla rezystancji liniowej:
Zakres pomiarowy:................................ 0 .. 5kW
Min zakres pomiarowy dla:
pod³¹czenia 2- i 4-przewodowego:........ 10W
3-przewodowego i ró¿nicowego:........... 50W
Max rezystancja przewodu:................... 50W
Pr¹d czujnika:........................................ nom. 0,4 mA
Czas odœwie¿ania:
2- i 4-przewodowy:................................. 100 ms
3-przewodowy i ró¿nicowy:.................... 250 ms
Wp³yw rezystancji przewodów dla
pod³¹czenia 3- i 4-przewodowego:........ 0,002 W / W
Detekcja uszkodzenia czujnika:............. Tak
Wejœcie napiêciowe:
Zakres pomiarowy:................................ -250..250 VDC
Min. zakres pomiarowy:......................... 20 mV
Rezystancja wejœciowa (Uin < 2.4 V):... nom. 10 MW
(Uin > 2.4 V):... nom. 5 MW
Czas odœwie¿ania (bez linearyzacji):.... 50 ms
Czas odœwie¿ania (z linearyzacj¹):....... 100 ms
12
Wejœcie mostkowe:
Zakres pomiarowy:................................ -70 .. 70 mV
Min. zakres pomiarowy:......................... 5 mV
Rezystancja wejœciowa:........................ typowa 500 kW
Czas odœwie¿ania (bez linearyzacji):.... 200 ms
Czas odœwie¿ania (z linearyzacj¹):....... 250 ms
Wejœcie pr¹dowe:
Zakres pomiarowy:................................ -100 .. 100 mA
Min. zakres pomiarowy:......................... 2 mA
Rezystancja wejœciowa:........................ nom.10 W + PTC 10 W
Czas odœwie¿ania (bez linearyzacji):.... 50 ms
Czas odœwie¿ania (z linearyzacj¹):....... 100 ms
Detekcja uszkodzenia czujnika:............. Tak
Specyfikacja elektryczna wyjœcie:
Max offset:............................................. 75% max wartoœci
Wyjœcie pr¹dowe:
Zakres sygna³u:..................................... -20 .. 20 mA
Min. zakres sygna³u:.............................. 5 mA
Max obci¹¿enie:.................................... 20 mA / 600 W /12 VDC
Stabilnoœæ obci¹¿enia:........................... < ±0,01% zakresu / 100W
Ograniczenie pr¹dowe.......................... 23,5 mA
Wyjœcie napiêciowe:
Zakres sygna³u:..................................... -10 .. 10 VDC
Min. zakres sygna³u:.............................. 0,25 VDC
Max obci¹¿enie:..................................... 10 VDC/20 mA
Ograniczenie pr¹dowe:.......................... 40 mA
Ograniczenie napiêciowe:...................... 11,5 VDC
Wyjœcie stykowe:
Max napiêcie:........................................ 250 VRMS
Max pr¹d:.............................................. 2 A AC
Max moc (AC):...................................... 500 VA
Max moc (AC) dla wersji Ex 5111B:...... 100 VA
Max obci¹¿enie przy 24 VDC:............... 1 A
Sygnalizacja uszkodzenia czujki / przewodów:
Wartoœæ górna skali wyj. analog:........... max wartoœæ + 10%
WartoϾ dolna skali wyj. analog:........... min. wartoϾ 10%
Wyjœcie analogowe:............................... wstrzymanie
Wyjœcie stykowe:................................... ON/OFF/wstrzymanie
13
Dane Ex dla 5111B:
Wyprowadzenia 31, 32, 11, 12, 21, 22 i 23, 24:
Um......................................................... 250 V
2-przewodowe zasilanie (wyprowadzenia 52 .. 54) i
3-przewodowe pod³¹czenie potencjometrów (wyprowadzenia 42,
43, 54):
Uo.......................................................... 28 VDC
Io............................................................ 93 mADC
Po.......................................................... 650 mW
Lo.......................................................... 4,7 mH
Co.......................................................... 80 nF
Ogniwo (wyprowadzenia 54, 53, 51, 44, 43 i 41, 42):
Uo.......................................................... 28 VDC
Io............................................................ 110 mADC
Po.......................................................... 650 mW
Lo........................................................... 4,2 mH
Co.......................................................... 80 nF
V, mA, TC, RTD (wyprowadzenia 53, 52, 51, 44, 43 i 41, 43):
Uo.......................................................... 7,5 VDC
Io............................................................ 23 mADC
Po.......................................................... 45 mW
Lo........................................................... 160 mH
Co........................................................... 1 µF
Certyfikaty EEx CENELEC:
DEMKO 01............................................ ATEX 130321
ATEX..................................................... 0539 Ex II (1) G,
[EEx ia] IIC
Obs³uga stref zagro¿onych:................... 0, 1 lub 2
Spe³nione wymogi norm:
EMC 89/336/EEC, emisja:.................... EN 50 081-1, EN 50 081-2
odpornoϾ:.................... EN 50 082-1, EN 50 082-2
emisja i odpornoϾ:.................... EN 61 326
LVD 73/23/EEC..................................... EN 61 010-1
PELV/SELV........................................... IEC 364-4-41 i EN 60 742
ATEX 94/9/EC....................................... EN 50 014 i EN 50 020
14
Wejœcie R/RTC/TC -
Wejœcie -
Wejœcie mV +
41
42
43
44
51
52
53
54
PTC
10 W
MUX
DP2,2
50 k W
5 MW
Vreg
5111
PGA
W³¹cznik
kalibracyjny1
A/D
zielona
CPU
¿ó³ta
¿ó³ta
RE 2
RE 1
D
A
DP 1
24
23
22
21
12
11
32
Styk 2
Styk 2
Styk 1
Styk 1
Wyjœcie analogowe+
Wyjœcie analogowe-
Zasilanie
24...230 VAC
24...250 VDC
Zasilanie
Wersja
Wejœcie R/RTC/TC +
Wyjœcie mV
Wejœcie
pr¹dowe
Wejœcie
napiêciowe
Napiêcie
pomocnicze
31
5111
DP2,1
Typ
Optolink
Zamówienie: 5111
Opcje wyjœcia
Standard
:A Wyjœcie tylko analogowe
:1
Wersja EEx :B Wyjœcie analogowe + 2 styki :2
Uwaga! Dla wejœæ TC z wewnêtrzn¹ kompensacj¹ CJC dodatkowo nale¿y
zamówiæ wtyczkê typu 5912 lub 5912EEx.
15
SPECYFIKACJA MECHANICZNA:
16
USYTUOWANIE ZACISKÓW:
Przetwornik PRetrans 5111 posiada zaciski wejœciowe umieszczone w
dolnej czêœci obudowy. Zaciski wyjœciowe oraz zasilania znajduj¹ siê
w górnej czêœci obudowy przetwornika.
17
Status
Funkcje b³êdów:
Stan wyjϾ
Brak zasilania:
Zielony LED wy³¹czony.
Styki wy³¹czone.
Wyjœcie analogowe: 0 mA / 0V.
Zasilanie w³¹czone:
Zasilanie musi byæ przez min.
5 s wy³¹czone aby prawid³owo
uruchomiæ przetwornik.
Zielony LED miga z czêstot. 5...20 Hz.
Stan styków zale¿ny od wartoœci wejœciowej.
Poziom wyjœcia analogowego zale¿ny od
wartoœci wejœciowej.
Ponowne uruchomienie w wyniku
chwilowego braku zasilania.
Zielony LED na sta³e w³¹czony do momentu
nastêpnego za³¹czenia zasilania.
Styki wy³¹czone na 1 s, a potem zale¿ne od
wartoœci na wejœciu.
Wyjœcie analogowe -23 mA / -1,2 V / -11,5 V
na 1 s, a potem zale¿ne od wartoœci na wejœciu.
B³¹d danych w pamiêci EEeprom.
Zielony LED wy³¹czony.
Styki wy³¹czone.
Wyjœcie analogowe: 0 mA / 0V.
Uszkodzenie czujnika na wejœciu:
Lin. R, Pt100, TC i 4...20 mA.
Zielony LED miga z czêstot. 5...20 Hz.
Stan styków oraz wyjœcia analogowego zale¿ny
ustawionej konfiguracji dla sygnalizacji uszkodzeñ
czujników.
Uszkodzenie przetwornika:
Ci¹g³y reset na skutek b³êdu w
pamiêci EEprom, przetworniku A/C
lub mikroprocesorze.
Zielony LED miga z czêstot. oko³o 1 Hz.
Styki wy³¹czone.
Wyjœcie analogowe: -23 mA / -1,2 V / -11,5 V.
Uszkodzenie przetwornika:
Ci¹g³y reset na skutek zwarcia na
p³ytce przetwornika.
Zielony LED miga z czêstot. oko³o 1 Hz.
Styki na 1 s zmieniaj¹ stan pomiêdzy
wy³¹czeniem a poprzednim stanem.
Wyjœcie analogowe: -23 mA / -1,2 V / -11,5 V.
18
Schematy pod³¹czeñ dla czujników RTD
oraz liniowej rezystancji
Wejœcie dla pod³¹czanych
2-przewodowo czujników RTD
i potencjometrów.
Wejœcie dla pod³¹czanych
3-przewodowo czujników RTD
i potencjometrów.
Wejœcie dla pod³¹czanych
4-przewodowo czujników RTD
i potencjometrów.
Wejœcie ró¿nicowe dla czujników RTD
i potencjometrów.
19
Po³¹czenia po stronie zasilania oraz
styków i wyjœcia analogowego.
20
Schematy pod³¹czeñ dla czujników
termoparowych
Wejœcie dla czujników termoparowych
z wewnêtrzn¹ kompensacj¹ zimnych
koñców (CJC). Do kompensacji potrzebna
jest wtyczka CJC model 5912 lub 5912EE
zawieraj¹ca czujnik Pt100.
Nale¿y pamiêtaæ, i¿ zaciski 41 i 42
musz¹ byæ po³¹czone.
Wejœcie dla czujników termoparowych
z zewnêtrzn¹ kompensacj¹ zimnych
koñców (CJC). Pomiêdzy zaciski 42 i 43
do³¹czony jest czujnik Pt100
21
Wejœcie dla czujników termoparowych
bez kompensacji zimnych koñców.
Dla aplikacji, gdzie wystêpuje sta³a
temperatura otoczenia zimnych koñców
termopary.
Po³¹czenia po stronie zasilania oraz
styków i wyjœcia analogowego.
22
Wejœcie ró¿nicowe dla czujników
termoparowych. Zimne koñce s¹
kompensowane termopar¹.
Schematy pod³¹czeñ dla sygna³ów
napiêciowych DC
Wejœcie napiêciowe dla sygna³ów
bipolarnych z zakresu
±20mV < zakres < ±2400mV.
Wejœcie napiêciowe dla sygna³ów
bipolarnych z zakresu
±2400mV < zakres < ±240V.
Wejœcie napiêciowe dla sygna³ów
bipolarnych z zakresu powy¿ej 240V.
Zewnêtrzny dzielnik napiêcia jest
wyliczany zgodnie z zale¿noœci¹:
±20mV < VR2 < ±2400mV.
Wejœcie dla 3-przewodowego
potencjometru. Napiêcie odniesienia
(DP2) jest ustawione na 2,5 V.
23
Wejœcie napiêciowe dla pr¹dowych
sygna³ów bipolarnych z zakresu
powy¿ej ±100mA.
Zewnêtrzny bocznik jest obliczany
zgodnie z zale¿noœci¹:
±20 mV < VRext < ±2400 mV.
24
Schematy pod³¹czeñ dla sygna³ów
pr¹dowych DC
Wejœcie pr¹dowe dla sygna³ów
bipolarnych z zakresu
±2 mA < zakres < ±100 mA.
Wejœcie dla 2-przewodowych przetworników
zasilanych z pêtli pomiarowej.
DP2 ustawiony na zasilanie z pêtli.
2 mA < zakres < 20 mA.
Po³¹czenia po stronie zasilania oraz
styków i wyjœcia analogowego.
25
Schematy pod³¹czeñ dla sta³onapiêciowych
mostków pomiarowych.
Wejœcie dla 4-ramiennego mostka
wymagaj¹cego napiêcia zasilaj¹cego.
DP2 ustawiony na zasialnie 8 V.
±5 mV < zakres < ±70 mV.
Wejœcie dla 6-ramiennego mostka
wymagaj¹cego napiêcia zasilaj¹cego.
DP2 ustawiony na zasialnie 8 V.
±5 mV < zakres < ±70 mV.
Wejœcie dla 6-ramiennego mostka
z w³asnym zasilaniem (max 8 VDC).
±5 mV < zakres < ±70 mV.
Po³¹czenia po stronie zasilania oraz
styków i wyjœcia analogowego.
26
