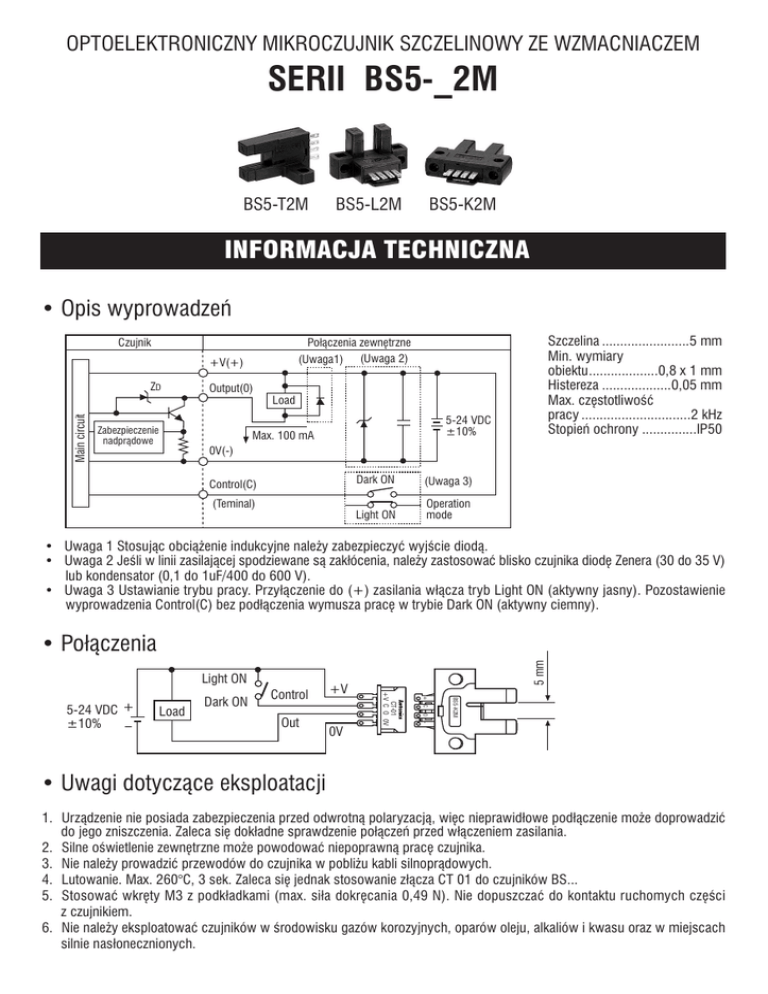

SERII BS5-_2M

OPTOELEKTRONICZNY MIKROCZUJNIK SZCZELINOWY ZE WZMACNIACZEM
SERII BS5-_2M
BS5-T2M
BS5-L2M
BS5-K2M
INFORMACJA TECHNICZNA
• Opis wyprowadzeñ
Czujnik
Main circuit
ZD
Zabezpieczenie
nadpr¹dowe
Szczelina ........................5 mm
Min. wymiary
obiektu...................0,8 x 1 mm
Histereza ...................0,05 mm
Max. czêstotliwoœæ
pracy ..............................2 kHz
Stopieñ ochrony ...............IP50
Po³¹czenia zewnêtrzne
(Uwaga 2)
(Uwaga1)
+V(+)
Output(0)
Load
5-24 VDC
±10%
Max. 100 mA
0V(-)
Control(C)
(Teminal)
Dark ON
(Uwaga 3)
Light ON
Operation
mode
• Uwaga 1 Stosuj¹c obci¹¿enie indukcyjne nale¿y zabezpieczyæ wyjœcie diod¹.
• Uwaga 2 Jeœli w linii zasilaj¹cej spodziewane s¹ zak³ócenia, nale¿y zastosowaæ blisko czujnika diodê Zenera (30 do 35 V)
lub kondensator (0,1 do 1uF/400 do 600 V).
• Uwaga 3 Ustawianie trybu pracy. Przy³¹czenie do (+) zasilania w³¹cza tryb Light ON (aktywny jasny). Pozostawienie
wyprowadzenia Control(C) bez pod³¹czenia wymusza pracê w trybie Dark ON (aktywny ciemny).
Light ON
-
0V
O
Out
+V
BS5-K2M
Control
+ C
Load
Dark ON
CT-01
+V C O 0V
5-24 VDC +
±10%
–
5 mm
• Po³¹czenia
• Uwagi dotycz¹ce eksploatacji
1. Urz¹dzenie nie posiada zabezpieczenia przed odwrotn¹ polaryzacj¹, wiêc nieprawid³owe pod³¹czenie mo¿e doprowadziæ
do jego zniszczenia. Zaleca siê dok³adne sprawdzenie po³¹czeñ przed w³¹czeniem zasilania.
2. Silne oœwietlenie zewnêtrzne mo¿e powodowaæ niepoprawn¹ pracê czujnika.
3. Nie nale¿y prowadziæ przewodów do czujnika w pobli¿u kabli silnopr¹dowych.
4. Lutowanie. Max. 260°C, 3 sek. Zaleca siê jednak stosowanie z³¹cza CT 01 do czujników BS...
5. Stosowaæ wkrêty M3 z podk³adkami (max. si³a dokrêcania 0,49 N). Nie dopuszczaæ do kontaktu ruchomych czêœci
z czujnikiem.
6. Nie nale¿y eksploatowaæ czujników w œrodowisku gazów korozyjnych, oparów oleju, alkaliów i kwasu oraz w miejscach
silnie nas³onecznionych.
