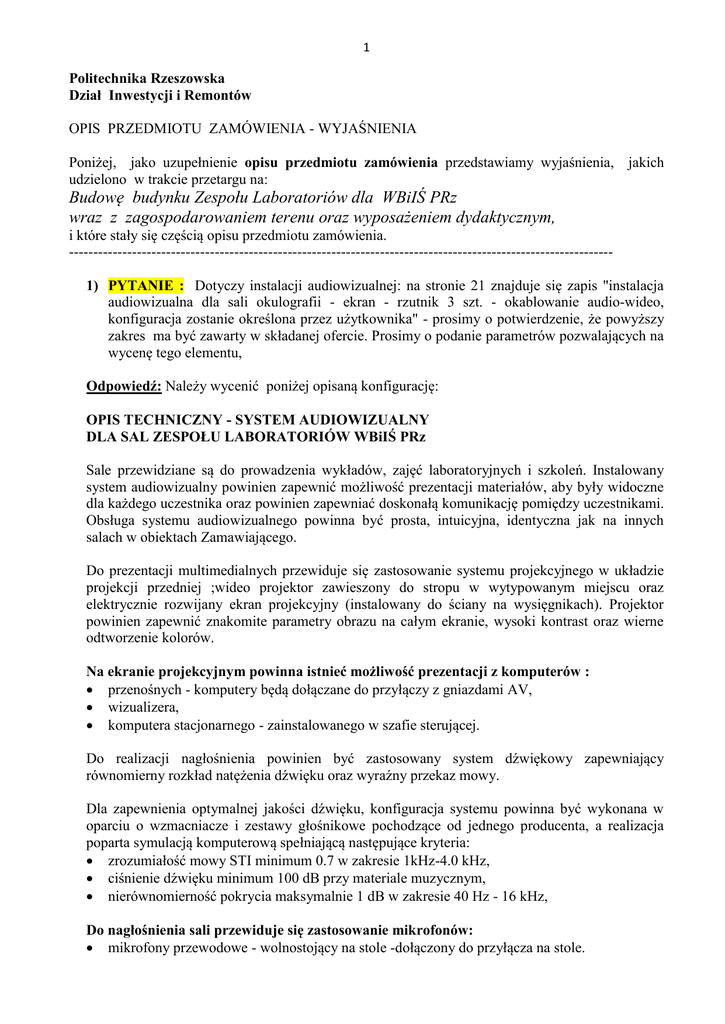

Opis przedmiotu zamówienia

1
Politechnika Rzeszowska
Dział Inwestycji i Remontów
OPIS PRZEDMIOTU ZAMÓWIENIA - WYJAŚNIENIA
Poniżej, jako uzupełnienie opisu przedmiotu zamówienia przedstawiamy wyjaśnienia, jakich
udzielono w trakcie przetargu na:
Budowę budynku Zespołu Laboratoriów dla WBiIŚ PRz
wraz z zagospodarowaniem terenu oraz wyposażeniem dydaktycznym,
i które stały się częścią opisu przedmiotu zamówienia.
---------------------------------------------------------------------------------------------------------------1) PYTANIE : Dotyczy instalacji audiowizualnej: na stronie 21 znajduje się zapis "instalacja
audiowizualna dla sali okulografii - ekran - rzutnik 3 szt. - okablowanie audio-wideo,
konfiguracja zostanie określona przez użytkownika" - prosimy o potwierdzenie, że powyższy
zakres ma być zawarty w składanej ofercie. Prosimy o podanie parametrów pozwalających na
wycenę tego elementu,
Odpowiedź: Należy wycenić poniżej opisaną konfigurację:
OPIS TECHNICZNY - SYSTEM AUDIOWIZUALNY
DLA SAL ZESPOŁU LABORATORIÓW WBiIŚ PRz
Sale przewidziane są do prowadzenia wykładów, zajęć laboratoryjnych i szkoleń. Instalowany
system audiowizualny powinien zapewnić możliwość prezentacji materiałów, aby były widoczne
dla każdego uczestnika oraz powinien zapewniać doskonałą komunikację pomiędzy uczestnikami.
Obsługa systemu audiowizualnego powinna być prosta, intuicyjna, identyczna jak na innych
salach w obiektach Zamawiającego.
Do prezentacji multimedialnych przewiduje się zastosowanie systemu projekcyjnego w układzie
projekcji przedniej ;wideo projektor zawieszony do stropu w wytypowanym miejscu oraz
elektrycznie rozwijany ekran projekcyjny (instalowany do ściany na wysięgnikach). Projektor
powinien zapewnić znakomite parametry obrazu na całym ekranie, wysoki kontrast oraz wierne
odtworzenie kolorów.
Na ekranie projekcyjnym powinna istnieć możliwość prezentacji z komputerów :
 przenośnych - komputery będą dołączane do przyłączy z gniazdami AV,
 wizualizera,
 komputera stacjonarnego - zainstalowanego w szafie sterującej.
Do realizacji nagłośnienia powinien być zastosowany system dźwiękowy zapewniający
równomierny rozkład natężenia dźwięku oraz wyraźny przekaz mowy.
Dla zapewnienia optymalnej jakości dźwięku, konfiguracja systemu powinna być wykonana w
oparciu o wzmacniacze i zestawy głośnikowe pochodzące od jednego producenta, a realizacja
poparta symulacją komputerową spełniającą następujące kryteria:
 zrozumiałość mowy STI minimum 0.7 w zakresie 1kHz-4.0 kHz,
 ciśnienie dźwięku minimum 100 dB przy materiale muzycznym,
 nierównomierność pokrycia maksymalnie 1 dB w zakresie 40 Hz - 16 kHz,
Do nagłośnienia sali przewiduje się zastosowanie mikrofonów:
 mikrofony przewodowe - wolnostojący na stole -dołączony do przyłącza na stole.
2
System sterowania powinien zapewnić prostą i skuteczną obsługę instalowanych urządzeń
AV w sali:








kompleksową obsługę prezentacji (włączenie projektora, opuszczenie ekranu, wygenerowanie
scen świetlnych przed i po projektorze, opuszczenie rolet) - jednym przyciskiem,
sterowanie wybranymi funkcjami urządzeń AV,
wybór źródła prezentowanego obrazu na ekranie projekcyjnym,
funkcję automatycznego dostrajania sygnału Video,
autonomiczne sterowanie - oświetleniem, ekranem, roletami, głośnością,
sterowanie może być dokonywane niezależnie z pulpitu radiowego na stole, pilotów
radiowych ręcznych,
pulpitu sterującego umieszczonego w kasecie naściennej,
funkcje przycisków ich rozkład i wystrój muszą być identyczne jak na salach dydaktycznych
w innych obiektach Zamawiającego.
Głównym elementem sali jest stół prowadzącego (biurko, katedra) z wbudowanym
wyposażeniem:







przyłącze z gniazdami AV do przyłączania komputerów przenośnych, VGA ,HDMI,
przyłącze do wizualizera,
przyłącze komputera stacjonarnego VGA lub HDMI,
gniazda audio dla przyłączania komputerów przenośnych i stacjonarnego,
gniazdo mikrofonu przewodowego,
gniazda zasilająca,
gniazda sieci LAN,
Projektor: (9 szt.) stacjonarny lub edukacyjny o parametrach nie gorszych niż:














technologia LCD,
rozdzielczość natywna 1280x800 (format 16:10) obsługa sygnałów do 1080p,
kontrast min. 2000:1,
jasność min. 3200 lm (dla światła barwnego i białego),
obiektyw o powiększeniu optycznym 1,6x pozwalający na uzyskanie obrazu o podstawie 3m
z odległości nie większej niż 4,2 m,
automatyczna korekcja efektu trapezu w pionie w zakresie +/- 30 stopni, ręczna w poziomie
w zakresie +/- 30 stopni,
lampa o żywotności 4000/6000 h (pełna jasność/tryb Eco),
wbudowany głośnik o mocy min. 16W,
wejścia: min. 2 VGA + audio, HDMI, S-VIDEO, VIDEO, mikrofonowe,
wyjścia: min. VGA+ audio,
sterowanie i monitorowanie projektora oraz przesyłanie obrazu przez LAN przewodowy,
możliwość rozbudowy przy użyciu dedykowanego modułu do LAN WiFi (opcja),
bezpośrednie włączanie i wyłączenia zasilania bez konieczności chłodzenia projektora,
przesyłanie obrazu i dźwięku z PC przez złącze USB,
prezentacja plików JPEG z pamięci USB bez konieczności użycia komputera,
Ekran (6 szt.) - o parametrach nie gorszych niż:
 Ekran projekcyjny, elektryczny bez ramek
 obudowa aluminiowa,
 prosta instalacja ekranu,
 zestaw uchwytów montażowych,
 automatyczne zatrzymywanie,
3







regulacja położenia punktów krańcowych zwijania/rozwijania,
wyprowadzenie zasilania z lewej strony,
naścienny przełącznik sterujący w zestawie,
rozmiar nie mniejszy niż 300 x 230,
powierzchnia typu MatWhite,
czas rozwijania mniejszy niż 30 sek.,
gwarancja na silnik 5 lat,
Wizualizer (7 szt.) - o parametrach nie gorszych niż:
 Przetwornik obrazu: 1/4" CMOS sensor (5 megapikseli, 2592 x 1944),
 Rozdzielczość wyjściowa: przełączana automatycznie XGA, WXGA, SXGA,
 Częstotliwość odświeżania: do 30 klatek/sek.,
 Automatyczny balans bieli,
 Rozmiar obszaru aktywnego: 11.7"×16.5",
 Zoom cyfrowy: 10x,
 Automatyczne ustawianie ostrości,
 Zabezpieczenie przed kradzieżą: Kensington,
 Oświetlenie górne LED,
 Sterowanie podstawowymi funkcjami projektora podłączonego do wizualizera,
 Funkcjonalność: zoom, focus, zamrożenie obrazu, negatyw, obrót obrazu, podział obrazu
jednoczesne wyświetlanie obrazu na żywo oraz zapisanego w pamięci,
 Pilot oraz adapter do przechwytywania obrazu z mikroskopu w komplecie,
 Gniazda wejściowe: VGA,
 Gniazda wyjściowe: VGA, USB, Composite Video (RCA),
 Slot karty SD,
 Waga: nie większa niż 2,3kg
 Wymiary po złożeniu: nie większe niż 27x20x25cm
Uchwyt projektora (9szt.) :
 zakres regulacji dostosowany do danego typu projektora, wysokości sali i rodzaju sufitu,
 możliwość mocowania do pochyłego sufitu,
 pochylenie przy suficie do 30 stopni,
 prowadzenie kabli wewnątrz uchwytu,
 przegub kulowy lub kombinowany pozwalający na pochylenie projektora do 30 stopni we
wszystkich płaszczyznach,
 dopuszczalne obciążenie do 12 kg,
 płynna regulacja długości do 80 cm,
 mocowanie projektora za pomocą adaptera dostosowanego do projektora,
 szybki montaż i demontaż projektora w celu konserwacji i wymiany lamp - max. 30 sek.,
 adapter wyposażony w trapezową płetwę montażową,
 płyta montażowa umożliwiająca korekcje błędów montażowych ok. +/- 25 mm,
 otwory montażowe nie mniejsze niż 8-10 mm,
 płyta montażowa nie mniejsza niż 190 x 120,
 konstrukcja uchwytu - aluminium lub stal,
 kolor - biały,
 osłona na płytę montażową - kolor biały,
System audio. Wzmacniacz (7 szt.) o parametrach nie gorszych niż: Cyfrowy wzmacniacz
(klasa D) małych rozmiarów z equalizerem i funkcją miksera MIC.
4
Parametry i wyposażenie:










Wejścia audio/wyjścia audio
2 x Wejścia stereo audio , 1 x RCA, 1 x 3,5mm jack,
1 x MIC - 6,5 mm Jack Output 1 Amplifier,1 stereo audio,
Wyjście 1 x 3.5 mm jack, EUROBLOCK x 1,
Impedancja wejściowa > 10K ?,
Impedancja wyjściowa 50?/stereo, 4-8?,
Pasmo przenoszenia 20Hz - 20KHz CMRR >70dB@20Hz-20KHz,
SNR 80 dB przy paśmie 20Hz - 25KHz,
Separacja kanałów >75 dB @ 20 Hz to 20 kHz THD + Nosie, 1% @ 1 kHz, 0.3% @ 20 kHz
Wzmocnienie: 32dB
Moc wyjściowa: 2 x 20 watt (8 Ohms)
2 x 40 watt (4 Ohms)
Niezależna regulacja barwy dla poszczególnych wejść i mikrofonu +/-15dB
Sterowanie :







Serial control port - RS-232, 9-pin female D connector,
Konfiguracja połączeń 2 = TX, 3 = RX, 5 = GND,
IR sterowanie podczerwienią z pilotem lub panelem,
Wymiary (WxHxD) 123x38x87 mm,
Adapter do mocowania na szynach DIN T 35
Pełny opis protokołów sterowania - RS 232
Zasilacz w komplecie.
Kolumny głośnikowe (7 kpl) o parametrach nie gorszych niż:

















Montaż naścienny lub sufitowy
Maksymalna wysokość montażu
- 10 m
Możliwość montażu w pionowego i poziomego
Możliwość regulacji w pionie i poziomie
- zakres 30°
Moc zestawu - 100W
Impedancja 1kHz
-8
Stożek promieniowania dźwięku
- 180°x75° (poziom/pion)
Maksymalny poziom ciśnienia akustycznego
- 105 dB (szczytowo 111 dB)
Pasmo przenoszenia - 25 Hz - 20kHz
Dwudrożny system głośnikowy
Możliwość pracy wewnętrznej i zewnętrznej
Możliwość malowania
Wymiary: (bez uchwytu)±10%
- wysokość =381 mm / - szerokość =216 mm / - głębokość =178 mm
Waga - nie większa niż 6,4 kg
Ilość - 2 szt./salę,
Mocowanie - naścienne + sufitowe,
Gwarancja - 3 lata,
Mikrofon przewodowy:


Zastosowanie - prezenterski,
Typ mikrofonu
- dynamiczny,
5














Charakterystyka
- kardioidalna,
Pasmo przenoszenia - 70 do 15000Hz,
Polaryzacja wyjścia - dodatnia,
Impedancja wyjściowa
- 600 omów,
Czułość przy 1kHz - 52 dbV/Pa (2.5 mV)
Typ złącza
- XLR typ męski,
Wyłącznik
- wbudowany,
Warunki środowiskowe
- zakres temperatury 10-65 st. Celsjusza, wilgotność do 95 %,
Obudowa
- uchwyt metalowy, czarny matowy, stalowa siatka mikrofonowa,
Waga - netto 314 gram,
Kabel połączeniowy - XLR F - XLR M długość 8 metrów,
Dodatki
- uchwyt + śruba korekcyjna,
Statyw stołowy
- wysokość min.400mm,
Ramię ok.600mm,
System sterowania audio-video - Jednostka centralna:
 Sterowanie z klawiatury stacjonarnej,
 Obsługa pilotów radiowych,
 4 wejścia/wyjścia ( RS232, RS485, DSI, CAN,TTBUS lub inne o niestandardowym
protokole)
 1 wejście IR ( sterowane - podczerwień )
 4 wejścia sterujące 3-32V AC/DC
 4 wyjścia analogowe ( regulowane 0-10V DC)
 8 wyjść przekaźnikowych optoizolowanych 3-60V AC/DC (z możliwością rozszerzenia)
 magistrala I2C (sterowanie innymi modułami np. EQ, obsługa fonii, dodatkowe moduły
we/wy)
 obudowa na szynę DIN T35,
 otwarta architektura sterowników,
Jednostka centralna umożliwiająca sterowanie małymi i średnimi systemami automatyki w salach
audiowizualnych. Obsługująca wiele pilotów radiowych z indywidualnymi kodami
identyfikacyjnymi umożliwiająca zastosowanie wielu układów automatyki w jednym obiekcie.
Umożliwiająca sterowanie dowolnym typem urządzeń wyposażonych w wejście sterujące.
Wyjścia analogowe pozwalające na generację sceny świetlnej. Wyjścia przekaźnikowe
obsługujące dowolny typ ekranów i rolet wyposażonych w układy serwomechanizmów lub inne
obwody elektryczne. Pozostałe wejścia/wyjścia pozwalające na sterownie torami krosownic
elektronicznych obsługujących tory audio/video. Wyposażenie w oprogramowanie wraz
z adapterem sprzętowym umożliwiające skonfigurowanie systemu oraz zmianę nastaw.
Parametry modułu przekaźnikowego (AUX) współpracującego z układem automatyki:
 4 wyjścia wykonawcze o obciążalności 8 -16A /230V AC,
 wizualny wskaźnik stanu wyjścia,
 autonomiczne zasilanie,
 sterowanie wejść poziomem 3-32 V DC (niepolaryzowane),
Parametry pilotów:
 radiowy tor komunikacji z centralą (nadawanie/odbiór),
 dowolna konfiguracja klawiszy,
 zasilanie akumulatorowe lub bateryjne,
 minimalny czas pracy bez potrzeby ładowania/wymiany baterii - 14 dni,
 możliwość nadania indywidualnego numeru identyfikacyjnego,
6


kolor dowolny,
obudowa pulpitowa,
Pulpit sterujący:
 przewodowy system komunikacji z jednostką centralną-RS-232,
 dowolna konfiguracja klawiszy,
 zabezpieczenie w kasecie z zamkiem patentowym,
 obudowa pulpitowa (opcja),
 panel dotykowy LCD (opcja),
Konfiguracja jednostek:
 master/slave,
System zaciemnienia;
 rolety nietransparentne sterowane elektrycznie,
Wymagania dodatkowe;
 obwody oświetlenia należy pogrupować w sceny,
 dostarczyć odpowiednie interfejsy przy niestandardowym sterowaniu opraw oświetleniowych,
 całość automatyki sterowania ,wzmacniacz multimedialny , zabezpieczenia nadprądowe,
projektora, ekranu, rolet, umieścić w oddzielnej rozdzielnicy elektrycznej (multimedialnej)
 wykonać przyłącza zasilające i sterujące roletami,
 wykonać połączenia rozdzielnicy multimedialnej z katedrą lub biurkiem prowadzącego pod
podłogą,
W okresie trwania gwarancji Wykonawca przeprowadzi bezpłatnie minimum cztery razy do roku
kompleksowe czyszczenie filtrów oraz torów optycznych projektorów, a także dokona ogólnego
przeglądu i konserwacji pozostałych elementów systemu audiowizualnego potwierdzonych
każdorazowo protokołem z wykonanych prac.
Wykonawca w cenie ofertowej, oprócz urządzeń i sprzętu, obowiązany jest uwzględnić także
koszty związane z:
 podłączeniem, uruchomieniem i zintegrowaniem systemu,
 przejęciem istniejącej podtynkowej instalacji sygnałowej i elektrycznej jej sprawnym
funkcjonowaniem w połączeniu z oferowanymi urządzeniami,
 konserwacją sprzętu objętego przedmiotem zamówienia, co najmniej 4 razy w roku,
 zapewnieniem w terminie 24 godzin od chwili zgłoszenia przez Zamawiającego, sprzętu
zastępczego wraz z jego podłączeniem podczas jego awarii,
 przeszkoleniem pracowników Zamawiającego w zakresie obsługi sprzętu będącego
przedmiotem niniejszego zamówienia, w jego siedzibie,
Przedmiot zamówienia musi spełniać europejskie wymogi bezpieczeństwa i obowiązujące normy,
UWAGI: Opisane powyżej wyposażenie dotyczy sześciu sal: 0/17, 1/10, 2/03, 2/05, 2/07, 2/08
oraz pracowni okulografii sala 2/02.
Ponadto pracownia okulografii – wyposażona jest w zestaw 3 sztuk projektorów zintegrowanych
z systemem sterowania oraz ekranem cylindrycznym według opisu w przedmiarze robót poz. 72
Tom IIa
7
2) PYTANIE : Przedmiary TOM IIa-PT poz. 36 – Czy dopuszcza się ze względów
montażowych wykonanie szafy 200x1150x30 cm z nadstawką 50x150x30 cm,
Odpowiedź: Dopuszcza się dostawę wyposażenia w elementach do montażu w miejscu ich
ustawienia.
3.) PYTANIE : W opisie instalacji elektrycznych wewnętrznych „pkt 3.4. Instalacja
oświetleniowa/ Oświetlenie awaryjne” zawarto zapis, iż oprawy awaryjne zasilane będą z
indywidualnych źródeł - akumulatorów zamontowanych w oprawach, jednak napisano również o
centralnej baterii. Prosimy o potwierdzenie, że nie należy wyceniać centralnej baterii, a jedynie
oprawy z modułami awaryjnymi,
Odpowiedź:
W ofercie należy uwzględnić oprawy z modułami awaryjnymi.
4.) PYTANIE : Zgodnie z opisem instalacji elektrycznych wewnętrznych okablowanie
wyłącznika GWP oraz urządzeń, które w trakcie pożaru wymagają zasilania, muszą być wykonane
kablami o odporności ogniowej 90 min. Ponieważ kable HDGs (ujęte w przedmiarach instalacji
elektrycznej) zgodnie z PN mają odporność ogniową 30 min, prosimy o potwierdzenie, że do
wyceny należy przyjąć kabel NHXH o odporności ogniowej 90 min,
Odpowiedź: Zgodnie z opracowaniami projektowymi do zasilenia wyłącznika GWP oraz
urządzeń wymagających zasilania w trakcie pożaru należy zastosować kable o odporności
ogniowej 90min.
5.) PYTANIE : Prosimy o podanie kabla jakim należy wykonać zasilanie tablic RA1, RA2, RA3,
RA4 z rozdzielnicy RAO. Na schemacie nr El-0207 ark. 001 „Schemat rozdzielnicy RAO rozdzielnica komory akustyczne” oznaczono kabel N2XH 5x25 jako odpływ z RAO, która jest
zasilana kablem N2XH 5x6. Prosimy również o uzupełnienie przedmiaru instalacji elektrycznych
o montaż kabla zasilającego rozdzielnice RA1-RA4.
Odpowiedź: Błąd edycyjny. Na schemacie EL-0207 tablice RA1, RA2, RA3, RA4 zasilane mają
być kablem N2XH 5x2,5mm.
6.) PYTANIE : Proszę o wyjaśnienie czy drzwi stalowe mają być w okleinie drewnopodobnej
kolor wenge czy może w fornirze kolor wenge?
Odpowiedź: Określenia użyte przez projektanta „okleina drewniana – kolor wenge” (PB TOM II
rysunek ab–15), należy rozumieć jako okleina podobna do drewna – kolor wenge.
7.) PYTANIE : Poz. 16 – z jakiego materiału wykonane siedzisko i oparcie? (materiał, skóra,
syntetyk?),
Odpowiedź: W projekcie technologii TOM IIa, projektant zamieścił zestawienie wyposażenia
gdzie opisał, że siedziska należy wykonać z tworzywa sztucznego tzn. z materiału zmywalnego
„eko skóra” w kolorze szarym, stelaż fotela w całości stalowy lakierowany na kolor czarny, fotel
regulowany, kółka miękkie nie rysujące powierzchni twardych, podłokietniki regulowane.
8.) PYTANIE : Poz. 13 – czy przez pojęcie „szafa wysuwana” rozumieć kontener mobilny, czy
jakieś inne rozwiązanie? Czy przez pojęcie „płyta robocza z laminatu” rozumieć płytę meblową
laminowaną? Czy zamiast płyty 20 mm można zastosować równoważną płytę o grubości 18 mm?
8
Odpowiedź: Do opracowań ofertowych należy przyjąć szafę wysuwaną na kółkach blokowanych
- kontener mobilny. Na wykonanie płyty roboczej z laminatu można zastosować płytę meblową
laminowaną pod warunkiem, że posiada odpowiednie dopuszczenia do stosowania
w laboratoriach. Płyta musi mieć grubości min. 25 mm.
9.) PYTANIE : Poz. 15 – w opisie jest „zabezpieczenie antykorozyjne, malowana proszkowo”
czy rozumieć, że wymagane jest dwuwarstwowe malowanie farbą proszkową podkładową +
warstwa wierzchnia, czy wystarczy standardowe malowanie proszkowe jednowarstwowe
(przyjmuje się, że powłoka proszkowa jednowarstwowa stanowi zabezpieczenie antykorozyjne.
Dodatkowa warstwa antykorozyjna jest standardowo stosowana w środowisku o podwyższonej
wilgotności lub na zewnątrz budynku).
Odpowiedź: Stolik używany będzie w pomieszczeniu pomiarowym 0/06, dlatego zgodnie
z opisem zamieszczonym w projekcie technologii TOM IIa, wystarczy standardowe malowanie
proszkowe jednowarstwowe opisane jak w pytaniu.
10.) PYTANIE : Poz. 21 – jak rozumieć „panele półkowe profilowane”? Czy chodzi o jakiś
specjalny kształt półek (przetłoczenia, podniesione obrzeże)? Czy regulacja półek może polegać
na ich odkręceniu od konstrukcji i przykręceniu w innym miejscu, czy musi odbywać się bez
użycia narzędzi?
Odpowiedź:
Regały stalowe umieszczone w pomieszczeniu 0/11 tj. pracowni badań
koleinowania wg zaleceń projektanta powinny posiadać dodatkowe przetłoczenia zwiększające ich
nośność i wytrzymałość. Regulacja półek polega na ich odkręceniu od konstrukcji i przykręceniu
w innym miejscu regału.
11). PYTANIE : Poz. 27 – czy przez pojęcie „blat roboczy” rozumieć należy stół na konstrukcji
stalowej, z blatem? Czy całość mogą stanowić np. 2 stanowiska 1500 mm? Samodzielne
stanowisko o długości 3000 mm może mieć niską sztywność). Czy „szafa podwieszana” ma być
wykonana z płyty meblowej, czy z innego materiału (np. stalowa)?
Odpowiedź: W projekcie technologii TOM IIa, projektant zamieścił zestawienie wyposażenia
gdzie na stronie IIa/10 szczegółowo opisał wyposażenie pomieszczenia dla prasy żyrartowej
i Marshala. Blat roboczy należy wykonać jako jeden element, jego konstrukcję można dostarczyć
do pomieszczenia w postaci elementów do montażu w miejscu ich ustawienia. Szafa podwieszana
powinna być wykonana z płyty meblowej laminowanej (patrz odpowiedź na pytanie nr 11).
12.) PYTANIE : Poz. 33 – czy stelaże stolików mogą być wykonane jako konstrukcja w całości
spawana?
Odpowiedź: Stoliki szkolne do montażu w miejscu ich ustawienia wg zestawienia wyposażenia
zamieszczonym w projekcie technologii TOM IIa są rozwiązaniem systemowym-katalogowym.
13.) PYTANIE : Poz. 8 – szafa w tym wymiarze, z półką górną, z reguły jest szafą
jednodrzwiowa, czy dwoje drzwi ma dzielić szafę na segment górny i dolny, czy może być szafa
jednodrzwiowa? Czy przez pojęcie „wentylowana” rozumieć możliwość podłączenia do instalacji
wentylacyjnej, czy po prostu otwory w konstrukcji umożliwiające swobodny przepływ powietrza?
Odpowiedź: Dwoje drzwi oznacza, że jest to szafka systemowa z drzwiami typu „L” (szafa
szatniowa). Wentylowana tzn. posiadająca otwory w konstrukcji umożliwiające swobodny
przepływ powietrza.
14.) PYTANIE : Poz. 28 – czy wymiar profilu „45x5mm” jest prawidłowy? Taki profil stalowy
nie jest dostępny.
Odpowiedź: Błąd pisarski, profil powinien mieć wymiar 45x45mm.
9
UWAGA! Wszystkie meble należy dobrać jako systemowe z asortymentu handlowego.
Meble na wymiar należy wybrać jako systemowe z odpowiednim uzupełnieniem.
15.) PYTANIE : W nawiązaniu do odpowiedzi na zapytanie nr 10 z dnia 08.02.2012 r. – drzwi o
symbolu D-0/3 nie zostały opisane w zestawieniu stolarki drzwiowej – parter umieszczonym w
projekcie budowlanym (rys. ab-15). Drzwi D-0/3 znajdują się na rzucie parteru (drzwi do
pomieszczenia 0-23 – węzeł sanitarny M) ale nie zostały ujęte w przedmiarze robót. Czy należy
uwzględnić w/w drzwi w wycenie? Jeżeli tak to prosimy o podanie parametrów technicznych
drzwi D-0/3.
Odpowiedź: W załączonej do SIWZ wersji elektronicznej opracowań projektowych w
zestawieniu stolarki drzwiowej pominięto drzwi D-0/3, które należy opisać w ofercie wg poniżej
podanych parametrów.
Przedmiot pytania jest uwzględniony w przedmiarze robót na roboty dodatkowe poz. (3.1)
Tom III - lp. 97
16.) PYTANIE : Na rysunku ab-01 - rzut parteru w osiach 1-2 x D-E, znajdują się drzwi D-0/2
w konstrukcji aluminiowej o wymiarach 152 x 206 cm, oraz „ścianka szklana systemowa
wysokości 200 cm”, czy nie powinno to być wykonane jako drzwi z naświetlami bocznymi w
konstrukcji aluminiowej o jednakowej wysokości.
Odpowiedź: W pomieszczeniu 0/01 systemowa zabudowa wraz z drzwiami D-0/2 wydziela
wiatrołap o wysokości pomieszczenia h = 3,35 m, i sufitu (S3) na wysokości hs = 2,70 m (wg PB
TOM II rys. ab-08) i w takim układzie drzwi wraz z naświetlami bocznymi w konstrukcji
aluminiowej o jednakowej wysokości powinny być wykonane. Nad drzwiami i naświetlami
bocznymi należy wykonać ścianę w systemie lekkiej zabudowy GK do wysokości pomieszczenia
h = 3,35 m.
Przedmiot pytania jest uwzględniony w przedmiarze robót na roboty dodatkowe poz. (3.1)
Tom III - lp. 98
10
17.) PYTANIE : W odpowiedzi na pytania do SIWZ z dnia 2012-02-08 w opisie systemu audiovideo - znajduje się zapis „Obsługa systemu audiowizualnego powinna być prosta, intuicyjna,
identyczna jak na innych salach w obiektach Zamawiającego”. Prosimy o wytłumaczenie tego
sformułowania i dokładne sprecyzowanie przedmiotu zamówienia umożliwiające wszystkim
firmom właściwą wycenę. Ponadto na stronie 3/13 Zamawiający napisał „funkcje przycisków, ich
rozkład i wystrój muszą być identyczne jak na salach dydaktycznych w innych obiektach
Zamawiającego”. Prosimy o określenie parametrów i funkcji które musi spełnić system ponieważ - przyrównanie systemu do innych obiektów Zamawiającego nie pozwała na właściwą
wycenę.
Odpowiedź: Urządzenia służące do sterowania systemami audiowizualnymi powinny posiadać
wyświetlacz ciekłokrystaliczny dotykowy o przekątnej minimum 7. Wyświetlacz powinien być
zabezpieczony przed nieautoryzowanym demontażem.
Obowiązujące rozkłady przycisków (pól) są przedstawione poniżej.
Aktywowana funkcja na panelu sygnalizowana jest zmianą podświetlenia na kolor czerwony.
Aktywowane pola na panelu powinny realizować następujące funkcje:
Np. PREZENTACJA – włączenie projektora z jednoczesnym opuszczeniem ekranu, rolet –
wygenerowanie odpowiedniej sceny świetlnej –ustawienie wejścia na ostatnio zapamiętane i
podświetlone- włączenie funkcji autodostrajania.
„Intuicyjność” systemu polega na czytaniu opisów pól i interpretacji symboli, a poprzez dotyk
tych pół aktywowanie odpowiednich funkcji jak opuszczenie ekranu, rolet, włączenie lub
wyłączenie oświetlenia, generowanie sceny świetlnej, ściemniania lub rozjaśniania oświetlenia,
wybór źródła sygnału z przyłącza stołowego, regulacja głośności, zmiana parametrów projektora.
Ilość i rozkład zakładek umożliwiających sterowanie elementami wyposażenia poszczególnych sal
może być uzgodniony w trakcie oprogramowywania systemu i nie powinien rzutować na cenę
systemu sterowania, ponieważ większość systemów zaawansowanych posiada znacznie większe
możliwości.
System sterowania uważa się za kompletny jeśli posiada wszelkie urządzenia sterujące i
peryferyjne oraz dostarczone licencjonowane oprogramowanie do tego systemu łącznie z
kluczami aktywacyjnymi i dokumentacją zawierającą kody wynikowe i źródłowe.
End panel
Projekcja
11
Sala
12
Start panel
17.) PYTANIE : W projekcie instalacji elektrycznej jest zapis, że w portierni zostanie
zainstalowany panel informujący o awarii w instalacji oświetlenia awaryjnego. Natomiast ani w
zestawieniu materiałów, ani w przedmiarach nie ma takiego panelu. Prosimy o informację, czy
taki panel ma być zainstalowany? Jeżeli tak, to prosimy o podanie typu i uzupełnienie
przedmiarów.
Odpowiedź: W ofercie proszę nie uwzględniać panelu informującego. Zgodnie z opracowaniami
projektowymi dotyczących instalacji elektrycznej będzie tylko jednostka centralna umieszczona
w rozdzielnicy RP1.
Odpowiedzi na zapytanie w sprawie SIWZ z dnia 04.12.2013 r.
I. Dokumenty formalne
Pytanie 1
Umowa nie zawiera łącznego ograniczenia w naliczaniu kar umownych, a jednocześnie określa
prawo Zamawiającego do dochodzenia odszkodowania uzupełniającego powodując, że jest on w
pełni zabezpieczony na wypadek ewentualnych szkód. Brak ograniczenia w naliczaniu kar to nie
tylko rzadko spotykana praktyka w obrocie gospodarczym, ale także sytuacja, która zmusza
wykonawców do skalkulowania ewentualnego ryzyka i zwiększenia ceny ofertowej, co z kolei
powodować będzie wydatkowanie środków publicznych w większej niż to konieczne, wartości.
Prosimy zatem o wprowadzenie do Umowy zapisu, zgodnie z którym łączna suma naliczonych
kar umownych nie może przekroczyć 10 % ceny oferty brutto.
Odpowiedź: Zamawiający nie wyraża zgodny na wprowadzenie zmian do umowy w zakresie
proponowanym przez wykonawcę.
Pytanie 2
13
W związku z kontynuacją budowy rozpoczętej przez poprzedniego Wykonawcę oraz braku
wiedzy i gwarancji co do należytej jakości wykonanych do tej pory robót oraz odpowiedzialnością
Wykonawcy za uzyskanie pozwolenia na użytkowanie czy Zamawiający potwierdza, że wykonane
przez poprzedniego wykonawcę roboty zostały wykonane zgodnie z dokumentacją projektowobudowlaną oraz dokumentacją wykonawczą branżową jak również techniczną wykonania i
odbioru robót budowlanych, zgodnie z obowiązującymi przepisami prawa i zasadami sztuki
budowlanej oraz tak by budynek odpowiadał celom, dla których został zaprojektowany oraz tak
aby można było z niego korzystać w sposób zapewniający zgodną z obowiązującymi przepisami
prawa, bezpieczną i ekonomiczną eksploatację oraz gwarantują uzyskanie pozwolenia na
użytkowanie obiektu?
Odpowiedź: Potwierdzamy, że roboty budowlane wykonane przez poprzedniego wykonawcę
prowadzone były na podstawie opracowań projektowych dla przedmiotowej inwestycji i są
z nimi zgodne.
Pytanie 3
Czy Zamawiający potwierdza, że wbudowane przez poprzedniego wykonawcę materiały i
urządzenia są zgodne dokumentacją projektowo-budowlaną oraz dokumentacją wykonawczą
branżową jak również techniczną wykonania i odbioru robót budowlanych, zgodne
z obowiązującymi przepisami prawa, uzgodnieniami, warunkami i zasadami sztuki budowlanej
oraz gwarantują uzyskanie pozwolenia na użytkowanie obiektu?
Odpowiedź: Tak, wbudowane przez poprzedniego wykonawcę materiały i urządzenia są zgodne
dokumentacją projektowo-budowlaną oraz dokumentacją wykonawczą branżową jak również
techniczną wykonania i odbioru robót budowlanych.
Pytanie 4
Czy Zamawiający potwierdza, że wykonane przez poprzedniego wykonawcę sieci zewnętrzne
zostały wykonane zgodnie z dokumentacją projektowo-budowlaną oraz dokumentacją
wykonawczą branżową jak również techniczną wykonania i odbioru robót budowlanych, zgodnie
z obowiązującymi przepisami prawa, uzgodnieniami, warunkami technicznymi gestorów sieci i
zasadami sztuki budowlanej oraz tak aby można było z niego korzystać w sposób zapewniający
zgodną z obowiązującymi przepisami prawa, bezpieczną i ekonomiczną eksploatację oraz
gwarantują uzyskanie pozwolenia na użytkowanie obiektu?
Odpowiedź: Potwierdzamy, że wykonane przez poprzedniego wykonawcę sieci zewnętrzne
zostały wykonane zgodnie z dokumentacją projektowo-budowlaną oraz dokumentacją
wykonawczą branżową jak również techniczną wykonania i odbioru robót budowlanych.
Pytanie 5
Czy Zamawiający potwierdza, że wszystkie wbudowane przez poprzedniego Wykonawcę wyroby,
materiały i urządzenia są własnością Zamawiającego?
Odpowiedź: Tak, wszystkie wbudowane przez poprzedniego Wykonawcę wyroby, materiały i
urządzenia są własnością Zamawiającego.
Pytanie 6
Czy Zamawiający potwierdza ze zapisane w ust. 3 i 4 § 14 prawo Zamawiającego do potrącania
naliczonych kar umownych z należnego Wykonawcy za wykonanie robót wynagrodzenia dotyczy
sytuacji gdy podstawa do naliczenia i wysokość kar jest dla Stron bezsporna ? Zgodnie z art. Art.
647 Zamawiający, o ile Wykonawca zrealizuje umówione roboty, zobowiązany jest do zapłaty
umówionego wynagrodzenia, wszelkie roszczenia z tytułu niewykonania lub nienależytego
wykonania zadania Zamawiający jest uprawniony zaspokajać z ustanowionego przez Wykonawcę
zabezpieczenia należytego wykonania, po to też ustawodawca zabezpieczenie to ustanowił.
14
Odpowiedź: Zamawiający potwierdza, że kary umowne, dotyczące zwłoki w oddaniu przedmiotu
zamówienia oraz za zwłokę w usunięciu wad stwierdzonych przy odbiorze, będą potrącane z
faktury końcowej Wykonawcy. Kary będą potrącane automatycznie bez uzyskiwania zgody
Wykonawcy również w sytuacjach spornych.
Pytanie 7
Wobec określenia terminu zakończenia umowy sztywną datą kalendarzową czy Zamawiający
wprowadzi do umowy w § 2 ust. 1 oraz w Rozdziale V SIWZ zapis: "Rozpoczęcie robót
budowlanych objętych przedmiotem umowy nastąpi w terminie 7 dni od dnia przekazania przez
Zamawiającego placu budowy. Przekazanie placu budowy nastąpi w terminie 7 dni od podpisania
Umowy". Umowa zostanie podpisana najpóźniej do ……………. r.
Odpowiedź: Proponowana zmian nie zostanie wprowadzona.
Pytanie 8
Ze względu na brak wskazania przez Zamawiającego sztywnej daty rozpoczęcia realizacji umowy,
a jednocześnie określenie terminu zakończenia przedmiotu umowy na 15.07.2014 r., prosimy o
wprowadzenie zasady liczenia terminu realizacji przedmiotu umowy w tygodniach lub miesiącach
kalendarzowych od dnia rozpoczęcia robót i dokonanie odpowiedniej modyfikacji § 4 ust. 1
Umowy.
Odpowiedź: Proponowana zmian nie zostanie wprowadzona.
Pytanie 9
W związku ze sprzecznymi zapisami dotyczącymi odpowiedzialności z tytułu gwarancji i rękojmi
zawartymi w § 12 Projektu Umowy i w punkcie III SIWZ: Opis przedmiotu zamówienia punkt
3.3: gwarancja i rękojmia oraz w związku z realizacją przedmiotu umowy polegającego na
kontynuacji robót budowlanych przerwanych przez poprzedniego wykonawcę, prosimy o
potwierdzenie, iż odpowiedzialność Wykonawcy za wady z tytułu rękojmi oraz gwarancji jakości
obejmuje wyłącznie roboty wykonane przez Wykonawcę w ramach realizacji obiektu
budowlanego wraz z urządzeniami wbudowanymi w ramach zadania: "Kontynuacja robót
budowlanych obiektu Zespołu Laboratoriów dla Wydziału Budownictwa Lotnictwa i Inżynierii
Środowiska Politechniki Rzeszowskiej wraz z zagospodarowaniem terenu" a nie obejmuje wad
całego obiektu.
Odpowiedź: Poprawny zapis dotyczący gwarancji i rękojmi zawiera wzór umowy, w którym § 12
ust. 2 brzmi: "Strony umowy postanawiają, że Wykonawca udziela 5-letniej gwarancji na wady
fizyczne budynku zespołu laboratoriów dla WBiIŚ zarówno w części już wykonanej jak i będącej
przedmiotem umowy, w tym na wbudowane urządzenia i materiały oraz wyposażenie licząc od
dnia odbioru końcowego".
Pytanie 10
Prosimy o potwierdzenie, że wiążące dla Wykonawcy są zapisy Umowy w zakresie
odpowiedzialności za materiały urządzenia podlegające okresowej wymianie określone w § 12
ust. 5 Umowy.
Odpowiedź: Potwierdzamy, że § 12 ust. 5 wzoru umowy jest poprawnie sformułowany.
Pytanie 11
W związku z obowiązkiem wbudowania materiałów dostarczonych przez Zamawiającego prosimy
o potwierdzenie, że są to nowe materiały do których Zamawiający dołączy odpowiednie karty
gwarancyjne.
Odpowiedź: Potwierdzamy, że materiały stanowiące dostawę Inwestorską są nowe i posiadają
odpowiednie dokumenty dopuszczające je do obrotu.
15
Pytanie 12
W przypadku gdyby materiały dostarczone przez Zamawiającego pochodziły z odzysku, czy
Zamawiający potwierdza, że materiały te są wyłączone z odpowiedzialności gwarancyjnej
Wykonawcy oraz z tytułu rękojmi.
Odpowiedź: Materiały stanowiące dostawę Inwestorską są nowe i nie pochodzą z odzysku.
Pytanie 13
W związku z kontynuacją robót przerwanych przez poprzedniego Wykonawcę, prosimy
o potwierdzenie, że Zamawiający dokonał rozliczenia robót z poprzednim Wykonawcą oraz
wszyscy uczestnicy procesu inwestycyjnego (jak: dalsi podwykonawcy, dostawcy, usługodawcy,
którzy brali udział w realizacji robót prowadzonych przez poprzedniego Wykonawcę) zostali
rozliczeni i nie mają żadnych roszczeń w stosunku do poprzedniego Wykonawcy jak i
Zamawiającego.
Odpowiedź: Zamawiający dokonał rozliczenia robót z poprzednim Wykonawcą oraz wykazanymi
przez niego podwykonawcami.
II. Branża budowlana
Pytanie 14
Część tynków jest zawilgocona, z mocnymi przebarwieniami oraz pokrytych pleśnią. Wymagają
one skucia, ponownego wykonania a w skrajnych przypadkach powleczenia powierzchni
specjalistycznymi powłokami ochronnymi. Prosimy o podanie wielkości powierzchni tynków
wymagających renowacji oraz o wskazanie pozycji w przedmiarze, w której wymienione roboty
należy wycenić.
Odpowiedź: Powierzchnia tynku gipsowego, który uległ zawilgoceniu wynosi 130 m2.
Pomieszczenia należy poddać osuszaniu przyjmując pozycję kosztorysową z KNR 919 w ilości 15
dni efektywnych.
Pytania 15
Uszkodzenie kwatery okiennej wymagającej całkowitej wymiany oraz ponownego montażu.
Prosimy o wskazanie pozycji , w której należy te roboty wycenić.
Odpowiedź: Powierzchnia uszkodzonego skrzydła okiennego wynosi 1,53 m2. Jego naprawę
wraz z oszkleniem należy wycenić na podstawie katalogu robót kosztorysowych KNR 4-01.
Pytania 16
Popękanie w kilku miejscach posadzek w wyniku nie wykonania należytych dylatacji.
Uwzględniając równocześnie zapis w SIWZ, prosimy o podanie ilości i wskazanie pozycji w
przedmiarze, w której wymienione roboty należy wycenić.
Odpowiedź: Powierzchnia podkładu pod posadzki podlegająca naprawie wynosi 5 m2. W ofercie
należy przyjąć odpowiednią pozycję kosztorysową na podstawie KNR 4-01.
Przedmiot pytań 15, 16, 17 jest uwzględniony w przedmiarze robót na roboty dodatkowe
poz. (3.1) Tom III - lp. 92, 93, 94, 95
Pytania 17
W zapisach SIWZ widnieje informacja o posegregowaniu, przewiezieniu i ułożeniu na terenie
magazynu Uczelni materiałów pochodzących z rozbiórki a nadających się do ponownego
wbudowania, odległość przewozu do 1 km. Prosimy o dokładne wskazanie i sprecyzowanie
elementów materiałów z rozbiórki do ponownego wbudowania.
16
Odpowiedź: Rozbiórce podlega część budynku magazynowego i z tego budynku materiały
nadające się do ponownego wbudowania należy posegregować, przewieźć i ułożyć na terenie
magazynu Uczelni.
III. Branża sanitarna
Pytanie 18
W §4 punkcie szóstym wzór umowy napisano: "Kwota określona w ust. 1, a także przyjęte w
kosztorysie ofertowym ceny jednostkowe zawierają wszelkie koszty niezbędne do zrealizowania
zamówienia aż do czasu przekazania Zamawiającemu przedmiotu umowy, a wynikające wprost z
obmiaru robót i dokumentacji projektowej, bez których zamówienie nie zostanie wykonane
zgodnie z zasadami sztuki budowlanej, w tym między innymi ogrzewania budynku gdzie
przewidziano moc na potrzeby c.o. w wysokości Qco = 45kW i pokrycia wszelkich wynikłych
stąd należności wobec dostawcy ciepła (MPEC Rzeszów)". W udostępnionych przedmiarach
robót Zamawiający nie zamieścił pozycji za ogrzewanie budynku. Prosimy o uzupełnienie,
informację gdzie ująć te koszty.
Odpowiedź: Koszty ponoszone przez Wykonawcę robót za materiały i sprzęt pomocniczy oraz
media potrzebne do realizacji inwestycji, zgodnie z zasadami kosztorysowania wpisywane są w
nośnikach kosztorysowych w pozycji "koszty pośrednie"
Pytanie 19
W budynku objętym postępowaniem przetargowym jest już uruchomiona i pracuje instalacja c.o.
Prosimy o potwierdzenie, że Wykonawca robót pokryje koszty za ogrzewanie budynku od
momentu przejęcia placu budowy.
Odpowiedź: Informujemy, że wybrany Wykonawca robót od momentu przejęcia placu budowy
do czasu przekazania Zamawiającemu przedmiotu umowy pokrywa koszty dostawy wszystkich
mediów tj. woda, prąd, ogrzewanie budynku.
Pytanie 20
W § 12 punkcie piątym wzór umowy napisano: "Zamawiający ponosi koszty materiałów i
urządzeń podlegających okresowej wymianie". Prosimy o potwierdzenie, że Zamawiający pokryje
koszty materiałów eksploatacyjnych w okresie gwarancji?
Odpowiedź: Potwierdzamy, że § 12 ust. 5 wzoru umowy jest poprawnie sformułowany.
Pytanie 21
Prosimy o podanie nazwy koloru i innych parametrów (klasa antypoślizgu, klasa ścieralności itp.)
płytek ściennych Cersanit i płytek posadzkowych Opoczno, które są w posiadaniu
Zamawiającego. Określenie parametrów ułatwi nowemu wykonawcy dobór takich samych płytek,
które trzeba będzie jeszcze zamówić do realizacji i zakończenia robót związanych z wykonaniem
okładzin ściennych i posadzkowych.
Odpowiedź: W/w parametry płytek ściennych i posadzkowych zostaną przekazane wybranemu
Wykonawcy w trakcie przekazywania placu budowy. Na etapie przygotowywania oferty
wystarczające są parametry określone w opracowaniach projektowych dla przedmiotowego
zadania.
Pytanie 22
Prosimy o podanie nazwy koloru i innych parametrów (klasa antypoślizgu, klasa ścieralności itp.)
płytek ściennych Cersanit i płytek posadzkowych Opoczno, które są w posiadaniu
Zamawiającego. Określenie parametrów ułatwi nowemu wykonawcy dobór takich samych płytek,
które trzeba będzie jeszcze zamówić do realizacji i zakończenia robót związanych z wykonaniem
okładzin ściennych i posadzkowych.
17
Odpowiedź: W/w parametry płytek ściennych i posadzkowych zostaną przekazane wybranemu
Wykonawcy w trakcie przekazywania placu budowy. Na etapie przygotowywania oferty
wystarczające są parametry określone w opracowaniach projektowych dla przedmiotowego
zadania.
Pytanie 23
W jaki sposób Zamawiający rozliczy nowemu wykonawcy prace związane z osuszaniem zalanych
ścian. Tynki wewnętrzne gipsowe w niektórych pomieszczeniach są dosyć mocno zawilgocone, co
może powodować konieczność miejscowego ich skucia, dokładnego osuszenia tych miejsc oraz
wykonanie nowych tynków.
Odpowiedź: Osuszanie zawilgoconych ścian rozliczone będzie powykonawczo na podstawie
katalogu KNR 919 w ilości 15 dni efektywnych.
Pytanie 24
W jaki sposób Zamawiający rozliczy fugowanie płytek posadzkowych. W niektórych
pomieszczeniach ułożone na wylewkach cementowych płytki posadzkowe nie są zafugowane,
albo połowa z ułożonych w danym pomieszczeniu płytek posadzkowych jest zafugowana i
niewyczyszczona.
Odpowiedź: Spoinowanie płytek rozliczone będzie powykonawczo jako oddzielna pozycja na
podstawie katalogów KNR w ilości 94 m2.
Przedmiot pytania 25 jest uwzględniony w przedmiarze robót na roboty dodatkowe poz.
(3.1) Tom III - lp. 96
Pytanie 25
Dotyczy przedmiaru nr 3 Część arch.-bud. - czy w pozycji przedmiarowej nr 54, 55 i 59 należy
uwzględnić w wycenie profile oraz akcesoria do montażu sufitów podwieszonych?
Odpowiedź: W pozycji przedmiarowej nr 54, 55 i 59 nie należy uwzględniać w wycenie profile
oraz akcesoria do montażu sufitów podwieszonych. Sufitów podwieszonych dotyczą pozycje
przedmiarowe nr 65 ÷ 70 Tom II i III część architektoniczno-budowlana gdzie umieszczony został
zapis "płytki i kształtki konstrukcji wsporczej - materiał Inwestora"
Pytanie 26
Czy ciągi W12, W13, W19, W20 podlegają zakresowi zamówienia? Ciągi te zawarte są
i w zestawieniu oraz na rysunkach natomiast brak jest w przedmiarach.
Odpowiedź: Przedmiary robót stanowiące załącznik do SIWZ wykonane zostały po
inwentaryzacji robót i ujmują roboty pozostałe do wykonania. Zamieszczona dokumentacja
projektowa obejmuje cały zakres robót od początku budowy. Jeżeli w przedmiarze robót zastały
pominięte niektóre roboty to znaczy że są wykonane.
Pytanie 27
W przedmiarach brak jest takich elementów jak przepustnice, wyrzutnie, podstawy dachowe, czy
podlegają one wycenie?
Odpowiedź: Patrz odpowiedź na pytanie 27.
Pytanie 28
Czy przedmiar jest tylko materiałem pomocniczym, czy oferta ma być zgodna z przedmiarem?
Odpowiedź: Oferta powinna być zgodna z SIWZ, którego przedmiary są załącznikiem
podstawowym.
Pytanie 29
18
Czy kanały wywiewne z dygestorium powinny być wykonane z materiału takiego jaki ujęty został
w opracowaniach projektowych.
Odpowiedź: Kanały wywiewne z dygestorium powinny być wykonane z materiału takiego jaki
ujęty został w opracowaniach projektowych.
Pytanie dotyczące części budowlanej
Pytanie 30
Prosimy o wyjaśnienie rozbieżności pomiędzy przedmiarem Tom II i III część arch.-bud. a
dokumentacją wykonawczą - w zestawieniu materiałów występują skrzydła drzwiowe płytowe
wewnętrzne akustyczne w okleinie drewnianej D-0/8a (4 szt.) i D-1/5 (2 szt.) natomiast w
zestawieniu stolarki (rys. nr ab-16) te drzwi są stalowe? Prosimy o określenie z jakiego materiału
mają być wykonane te drzwi.
Odpowiedź: Zapis w zestawieniu stolarki okiennej i drzwiowej rys. ab-16 Tom II AB brzmi
"drzwi stalowe pełne wewnętrzne z zamkiem w okleinie drewnianej kolor wenge akustyczne 52
dB", natomiast zapis przedmiaru robót Tom II i III poz. 23 "drzwi stalowe pełne, 1-skrzydłowe w
okleinie drewnianej" jednoznacznie określa, że w ofercie należy uwzględnić drzwi stalowe pełne
wewnętrzne z zamkiem w okleinie drewnianej w kolorze wenge. Drzwi o akustyczności 52 dB.
Pytanie dotyczące części elektrycznej
Pytanie 31
Prosimy o podanie typu (producenta) okablowania strukturalnego zamontowanego w budynku
Zespołu laboratoriów w pierwszym etapie wykonanych robót.
Odpowiedź: System okablowania strukturalnego został wykonany w klasie E. Osprzęt
połączeniowy oraz kable powinny być kategorii 6 FTP i połączone w sekwencji EIA 568B.
Odpowiedzi na zapytania w sprawie SIWZ z dnia 06.12.2013 r.
Pytanie 1
Proszę o podanie marki oraz dokładnych parametrów komputera stacjonarnego wraz z monitorem
LCD 19'.
Odpowiedź: Zgodnie z zapisem w przedmiarze robót - Tom IIa dostawa i montaż komputerów
stacjonarnych wraz z monitorem LCD 19' jest wyłączona z zakresu przetargu.
Pytanie 2
Na rysunkach dachu widnieją kable grzewcze do ogrzewania rynien, natomiast brak ich w
pozycjach w kosztorysie instalacji elektrycznych. Prosimy o odpowiedź czy dostawa i montaż
tych kabli jest w zakresie przetargu, a jeżeli tak to prosimy o aktualizację kosztorysów.
Odpowiedź: Dostawa i montaż kabli grzejnych rynien w przedmiotowym budynku jest poza
zakresem instalacji elektrycznych. Elementy te zostały uwzględnione w przedmiarze robót
instalacji wewnętrznych wod.-kan Tom IVB poz. 20 ÷ 22.
