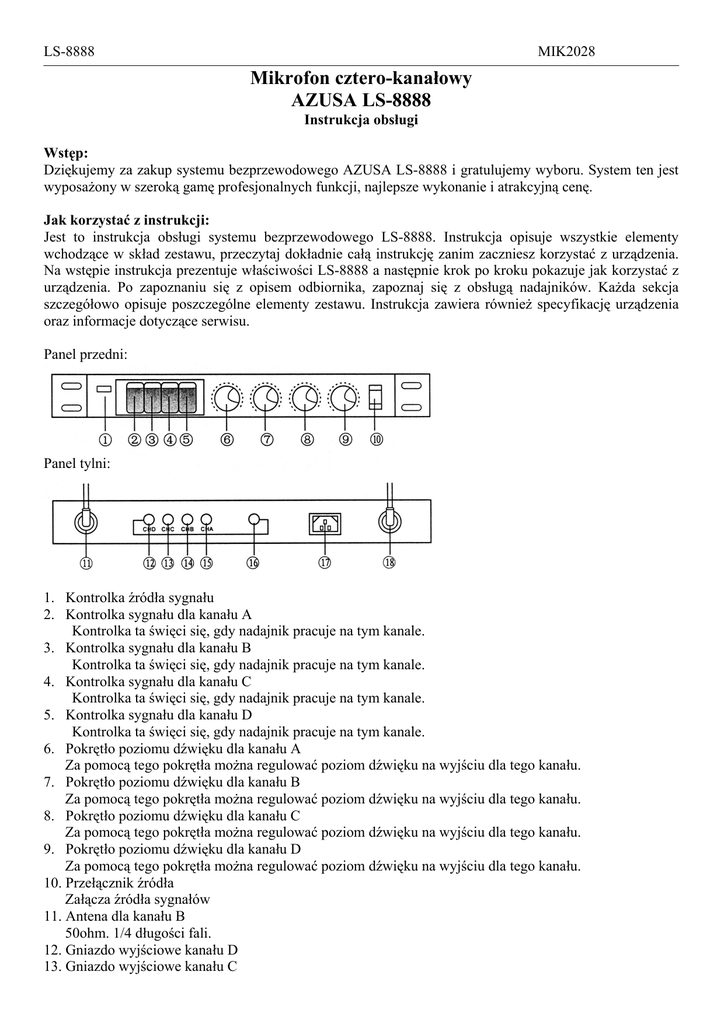

Mikrofon LS-8888

LS-8888
MIK2028
Mikrofon cztero-kanałowy
AZUSA LS-8888
Instrukcja obsługi
Wstęp:
Dziękujemy za zakup systemu bezprzewodowego AZUSA LS-8888 i gratulujemy wyboru. System ten jest
wyposażony w szeroką gamę profesjonalnych funkcji, najlepsze wykonanie i atrakcyjną cenę.
Jak korzystać z instrukcji:
Jest to instrukcja obsługi systemu bezprzewodowego LS-8888. Instrukcja opisuje wszystkie elementy
wchodzące w skład zestawu, przeczytaj dokładnie całą instrukcję zanim zaczniesz korzystać z urządzenia.
Na wstępie instrukcja prezentuje właściwości LS-8888 a następnie krok po kroku pokazuje jak korzystać z
urządzenia. Po zapoznaniu się z opisem odbiornika, zapoznaj się z obsługą nadajników. Każda sekcja
szczegółowo opisuje poszczególne elementy zestawu. Instrukcja zawiera również specyfikację urządzenia
oraz informacje dotyczące serwisu.
Panel przedni:
Panel tylni:
1. Kontrolka źródła sygnału
2. Kontrolka sygnału dla kanału A
Kontrolka ta święci się, gdy nadajnik pracuje na tym kanale.
3. Kontrolka sygnału dla kanału B
Kontrolka ta święci się, gdy nadajnik pracuje na tym kanale.
4. Kontrolka sygnału dla kanału C
Kontrolka ta święci się, gdy nadajnik pracuje na tym kanale.
5. Kontrolka sygnału dla kanału D
Kontrolka ta święci się, gdy nadajnik pracuje na tym kanale.
6. Pokrętło poziomu dźwięku dla kanału A
Za pomocą tego pokrętła można regulować poziom dźwięku na wyjściu dla tego kanału.
7. Pokrętło poziomu dźwięku dla kanału B
Za pomocą tego pokrętła można regulować poziom dźwięku na wyjściu dla tego kanału.
8. Pokrętło poziomu dźwięku dla kanału C
Za pomocą tego pokrętła można regulować poziom dźwięku na wyjściu dla tego kanału.
9. Pokrętło poziomu dźwięku dla kanału D
Za pomocą tego pokrętła można regulować poziom dźwięku na wyjściu dla tego kanału.
10. Przełącznik źródła
Załącza źródła sygnałów
11. Antena dla kanału B
50ohm. 1/4 długości fali.
12. Gniazdo wyjściowe kanału D
13. Gniazdo wyjściowe kanału C
LS-8888
MIK2028
14. Gniazdo wyjściowe kanału B
15. Gniazdo wyjściowe kanału A
16. Wspólne gniazdo wyjściowe dla sygnałów z wszystkich kanałów
17. Gniazdo zasilania AC220V 50Hz.
18. Antena dla kanału A
50ohm. 1/4 długości fali.
MIKROFON RĘCZNY Z NADAJNIKIEM
1
2
3
4
1. Mikrofon.
2. Kontrolka baterii i źródła
Kontrolka baterii, podczas przełączania przełącznika w pozycję ON kontrolka na chwilę się zapala,
po czym gaśnie, kiedy napięcie w baterii spadnie poniżej 75% standardowego poziomu kontrolka się
zapala. Oznacza to, że bateria powinna zostać wymieniona.
3. Wyciszenie źródła i częstotliwości
4. Pokrywa baterii 1.5
Nadajnik pracuje, kiedy przełącznik jest w pozycji ON. (Pozycja ON jest to pozycja środkowa, aby
włączyć opcję wyciszenia częstotliwości audio należy przestawić przełącznik w pozycję trzecią.
SPECYFIKACJA
1. System
Pasmo nadawania: VHF210-270MHz
Stabilność częstotliwości: <+/-0.005%
Zakres dynamiki:>100dB
Pasmo przenoszenia: 50Hz-15KHz
2. Odbiornik
Sygnał / szum:>70dB
Separacja kanałów: >80dB
Wyjście sygnału audio: wspólne: 0-500mV
Niezależne:0-400mV
3. Nadajnik
Moc: 10mW
Fala harmoniczna: >40dB mniejsza niż fala główna
Przełącznik on/off
Uwaga
1. Aby zapewnić dobry sygnał między odbiornikiem a nadajnikiem, unikaj umieszczania odbiornika w
kątach.
2. Nie rzucaj mikrofonem może to spowodować poważne uszkodzenia.
3. Odbiornik nie powinien być narażany na działanie światła słonecznego, deszczu, fal elektro magnetycznych.
4. Odbiornik, odtwarzacz CD, LD nie powinny być stawiane razem podczas pracy, aby nie powodować
zakłóceń.
5. W przypadku problemów, nie rozkręcaj sprzętu samemu i nie próbuj go naprawiać, lecz skontaktuj
się ze sprzedawcą.
