terno multi

TERNO MULTI
Quality product of

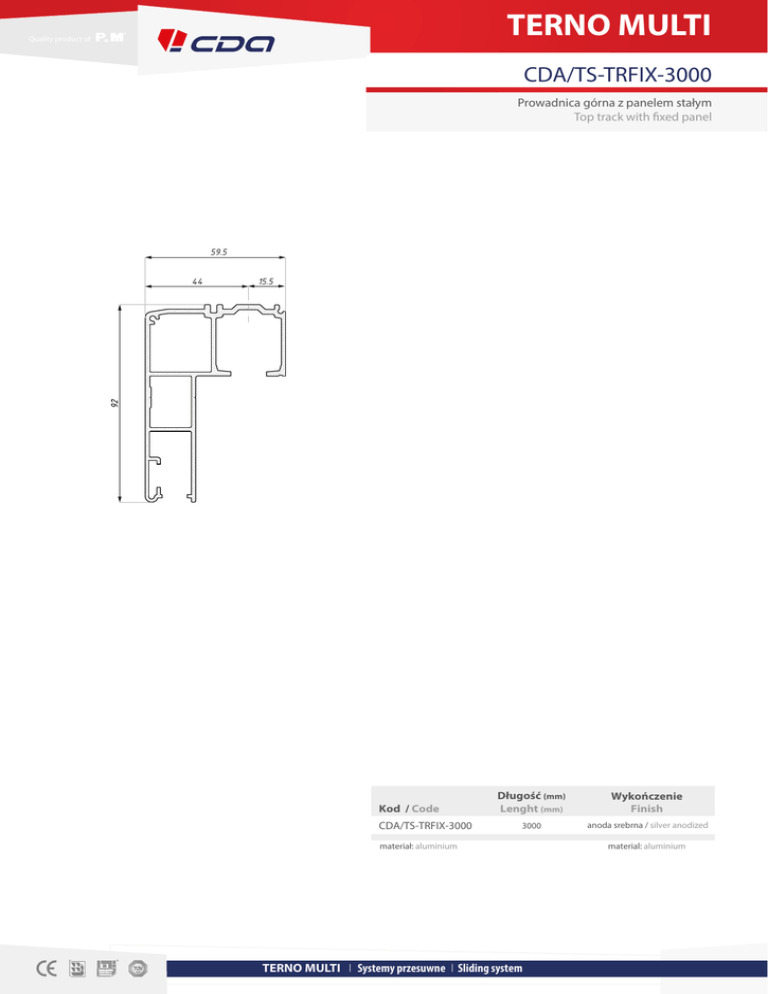

CDA/TS-TRFIX-3000
Prowadnica górna z panelem stałym
Top track with fixed panel
59.5
44
15.5
Kod / Code
CDA/TS-TRFIX-3000
Długość (mm)
Lenght (mm)
Wykończenie
Finish
3000
anoda srebrna / silver anodized
materiał: aluminium
TERNO MULTI І Systemy przesuwne І Sliding system
material: aluminium
TERNO MULTI
Quality product of
TERNO MULTI
Schemat poglądowy
teleskopowego systemu przesuwnego
Multiple dragging door system
CDA/TS-17SET/10AC
System z dwoma panelami przesuwnymi
Two sliding panels system
CDA/TS-17SET/10ABC
System z trzema panelami przesuwnymi
Three sliding panels system
TERNO MULTI І Systemy przesuwne І Sliding system
TERNO MULTI
Quality product of
TERNO MULTI
Przekrój system TERNO MULTI
Section system TERNO MULTI
Montaż do ściany
Wall installation
Montaż do sufitu
Ceiling installation
CDA/TS-BRACKET
Kątownik montażowy
CDA/TS-BRACKET
Mounting bracket
CDA/TS-TR-1280 Prowadnica górna
CDA/TS-TR-1280 Top track
CDA/TS-TR-1280
Prowadnica górna
CDA/TS-TR-1280
Top track
CDA/TS-COV-1690/3000 Maskownica
CDA/TS-COV-1690/3000 Cover
CDA/TS-COV-1690/3000 Maskownica
CDA/TS-COV-1690/30000 Cover
23
23
23
panel przesuwny / sliding panel
panel przesuwny / sliding panel
28
TERNO MULTI І Systemy przesuwne І Sliding system
TERNO DIVA
Quality product of
TERNO MULTI
Przekrój system TERNO MULTI
Section system TERNO MULTI
Montaż do sufitu
Ceiling installation
CDA/TS-TR-1280
Prowadnica górna
CDA/TS-TR-1280
Top track
CDA/TS-TRFIX-3000
Prowadnica górna
CDA/TS-TRFIX-3000
Top track
CDA/TS-COV-1690/3000 Maskownica
CDA/TS-COV-1690/3000 Cover
23
panel przesuwny / sliding panel
panel stały / fixed panel
8 10
rozwiązanie przykładowe: profil dolny FCM26
example with bottom profile FCM26
System z dwoma panelami przesuwnymi i panelem stałym
Two panels system: two sliding & one fixed
TERNO MULTI І Systemy przesuwne І Sliding system
TERNO DIVA
Quality product of
TERNO MULTI
Przekrój system TERNO MULTI
Section system TERNO MULTI
Montaż do sufitu
Ceiling installation
CDA/TS-TR-1280 Prowadnica górna
CDA/TS-TR-1280Top track
CDA/TS-TRFIX-3000
Prowadnica górna
CDA/TS-TRFIX-3000
Top track
CDA/TS-COV-1690/3000 Maskownica
CDA/TS-COV-1690/3000 Cover
23
panel przesuwny / sliding panel
panel stały / fixed panel
8 10
rozwiązanie przykładowe: profil dolny FCM26
example with bottom profile FCM26
System z trzema panelami przesuwnymi i panelem stałym
Three panels system: three sliding & one fixed
TERNO MULTI І Systemy przesuwne І Sliding system
TERNO DIVA
Quality product of
TERNO MULTI
31
31
Widok
View
0
0
30
∅1
32
∅1
25
Przygotowanie szkła dla prowadnicy dolnej
Glass preparation for bottom track
Schemat montażu prowadnicy dolnej
Bottom track istallation scheme
TERNO MULTI І Systemy przesuwne І Sliding system
