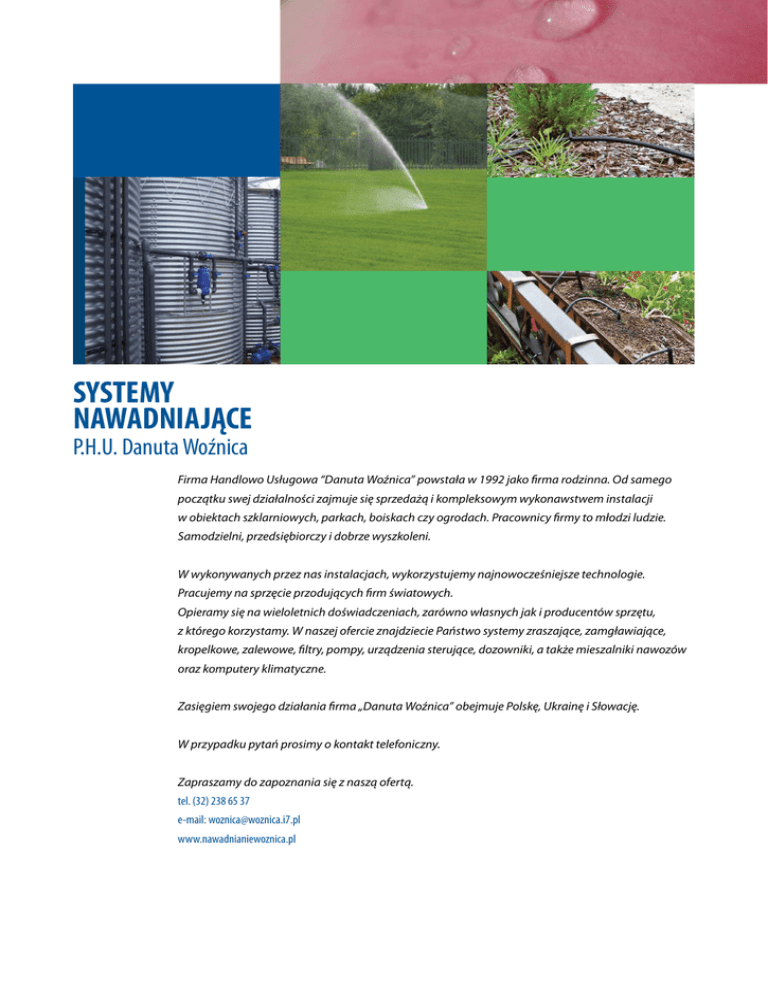

SYSTEMY NAWADNIAJĄCE P.H.U. Danuta Woźnica

Transkrypt

SYSTEMY
NAWADNIAJĄCE
P.H.U. Danuta Woźnica
Firma Handlowo Usługowa “Danuta Woźnica” powstała w 1992 jako firma rodzinna. Od samego
początku swej działalności zajmuje się sprzedażą i kompleksowym wykonawstwem instalacji
w obiektach szklarniowych, parkach, boiskach czy ogrodach. Pracownicy firmy to młodzi ludzie.
Samodzielni, przedsiębiorczy i dobrze wyszkoleni.
W wykonywanych przez nas instalacjach, wykorzystujemy najnowocześniejsze technologie.
Pracujemy na sprzęcie przodujących firm światowych.
Opieramy się na wieloletnich doświadczeniach, zarówno własnych jak i producentów sprzętu,
z którego korzystamy. W naszej ofercie znajdziecie Państwo systemy zraszające, zamgławiające,
kropelkowe, zalewowe, filtry, pompy, urządzenia sterujące, dozowniki, a także mieszalniki nawozów
oraz komputery klimatyczne.
Zasięgiem swojego działania firma „Danuta Woźnica” obejmuje Polskę, Ukrainę i Słowację.
W przypadku pytań prosimy o kontakt telefoniczny.
Zapraszamy do zapoznania się z naszą ofertą.
