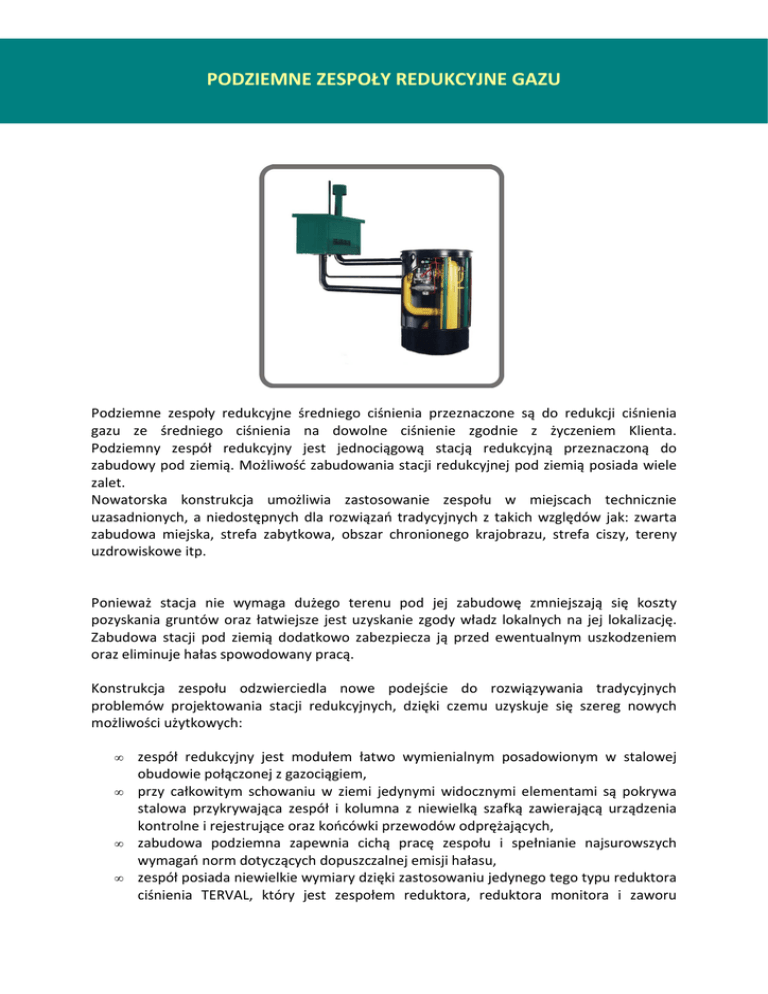

PODZIEMNE ZESPOŁY REDUKCYJNE GAZU
Podziemne zespoły redukcyjne średniego ciśnienia przeznaczone są do redukcji ciśnienia
gazu ze średniego ciśnienia na dowolne ciśnienie zgodnie z życzeniem Klienta.
Podziemny zespół redukcyjny jest jednociągową stacją redukcyjną przeznaczoną do
zabudowy pod ziemią. Możliwość zabudowania stacji redukcyjnej pod ziemią posiada wiele
zalet.
Nowatorska konstrukcja umożliwia zastosowanie zespołu w miejscach technicznie
uzasadnionych, a niedostępnych dla rozwiązań tradycyjnych z takich względów jak: zwarta
zabudowa miejska, strefa zabytkowa, obszar chronionego krajobrazu, strefa ciszy, tereny
uzdrowiskowe itp.
Ponieważ stacja nie wymaga dużego terenu pod jej zabudowę zmniejszają się koszty
pozyskania gruntów oraz łatwiejsze jest uzyskanie zgody władz lokalnych na jej lokalizację.
Zabudowa stacji pod ziemią dodatkowo zabezpiecza ją przed ewentualnym uszkodzeniem
oraz eliminuje hałas spowodowany pracą.
Konstrukcja zespołu odzwierciedla nowe podejście do rozwiązywania tradycyjnych
problemów projektowania stacji redukcyjnych, dzięki czemu uzyskuje się szereg nowych
możliwości użytkowych:
•
•
•
•
zespół redukcyjny jest modułem łatwo wymienialnym posadowionym w stalowej
obudowie połączonej z gazociągiem,
przy całkowitym schowaniu w ziemi jedynymi widocznymi elementami są pokrywa
stalowa przykrywająca zespół i kolumna z niewielką szafką zawierającą urządzenia
kontrolne i rejestrujące oraz końcówki przewodów odprężających,
zabudowa podziemna zapewnia cichą pracę zespołu i spełnianie najsurowszych
wymagań norm dotyczących dopuszczalnej emisji hałasu,
zespół posiada niewielkie wymiary dzięki zastosowaniu jedynego tego typu reduktora
ciśnienia TERVAL, który jest zespołem reduktora, reduktora monitora i zaworu
•
szybkozamykającego działających niezależnie w jednym, wspólnym korpusie, co
eliminuje kolejne spadki ciśnień, charakterystyczne dla rozwiązań tradycyjnych
i radykalnie zmniejsza wymiary monitorowanego ciągu redukcyjnego,
zastosowane rozwiązanie filtra oczyszczania gazu o zwiększonej powierzchni
filtracyjnej pozwoliło przy zmniejszeniu gabarytów całego zespołu podwoić chłonność
filtra i powiększyć wielkość osadnika dla wytracanych zanieczyszczeń stałych, co
wydłużyło czas jego eksploatacji między kolejnymi przeglądami.
Oferowane przez Przedsiębiorstwo ALSI podziemne zespoły redukcyjne wykonywane są dla
przepustowości do 5000 m 3 /h.
Jako opcje dodatkowe ALSI oferuje:
•
•
przystosowanie podziemnego zespołu redukcyjnego do transmisji danych poprzez
przelicznik sieciowy SR 941 obejmujący między innymi sygnały:
o zadziałania zaworu szybkozamykającego,
o przekroczenie dopuszczalnego spadku ciśnienia na filtrze,
o otwarcie pokrywy zbiornika i szafki AKP l .
wyposażenie w wysięgnik do łatwego demontażu jego elementów.
W przypadku konieczności zapewnienia nieprzerwanej dostawy gazu ( np. brak możliwości
wyłączenia stacji w przypadku wymiany układu filtracyjnego ) ALSI proponuje zabudowę
podziemną dwóch zespołów redukcyjnych połączonych wspólnymi kolektorami wejściowymi
i wyjściowymi.
Wylot zaworu wydmuchowego
Kominek wentylacyjny wywiewny
Szafka AKP
Kominek wentylacyjny nawiewny
Zawór odcinający wylot
Pokrywa maskująca
Wylewka betonowa
Skrzynka uliczna
Teren utwardzony
Skrzynka uliczna
Zawór odcinający wlot
Płyta fundamentowa
Warstwa utwardzona
