Załącznik nr 8 do SIWZ

ZP/PN/31/2014/CUI
Załącznik nr 8 do SIWZ
załącznik nr 1 do projektu umowy – Szczegółowy opis wymagań technicznych

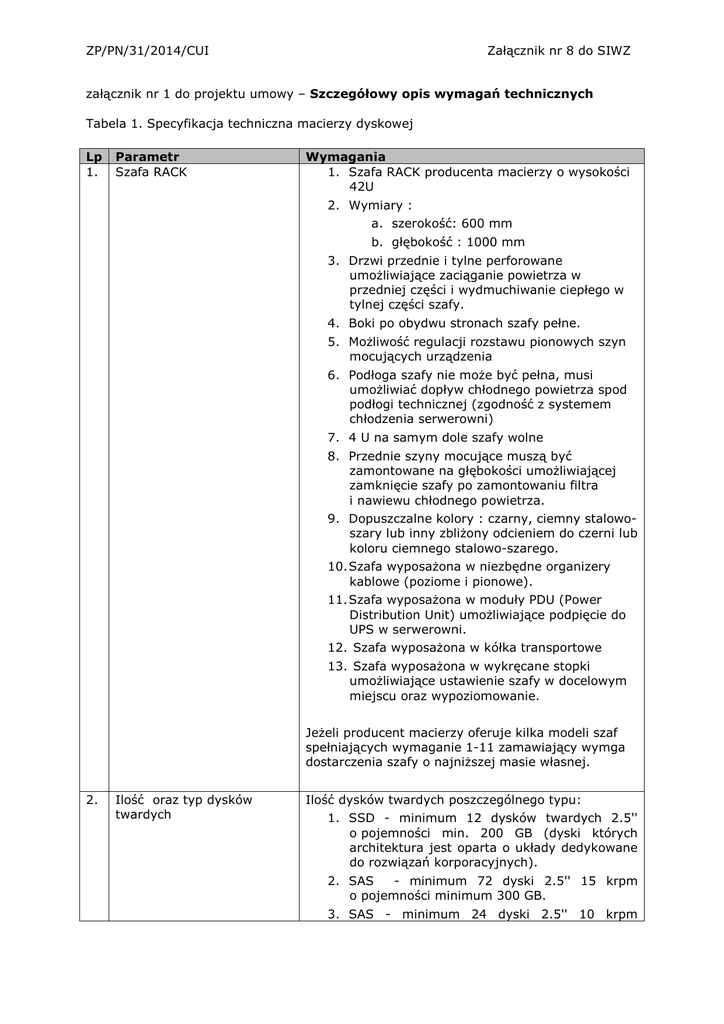

Tabela 1. Specyfikacja techniczna macierzy dyskowej
Lp
1.
Parametr
Szafa RACK
Wymagania
1. Szafa RACK producenta macierzy o wysokości
42U
2. Wymiary :
a. szerokość: 600 mm
b. głębokość : 1000 mm
3. Drzwi przednie i tylne perforowane
umożliwiające zaciąganie powietrza w
przedniej części i wydmuchiwanie ciepłego w
tylnej części szafy.
4. Boki po obydwu stronach szafy pełne.
5. Możliwość regulacji rozstawu pionowych szyn
mocujących urządzenia
6. Podłoga szafy nie może być pełna, musi
umożliwiać dopływ chłodnego powietrza spod
podłogi technicznej (zgodność z systemem
chłodzenia serwerowni)
7. 4 U na samym dole szafy wolne
8. Przednie szyny mocujące muszą być
zamontowane na głębokości umożliwiającej
zamknięcie szafy po zamontowaniu filtra
i nawiewu chłodnego powietrza.
9. Dopuszczalne kolory : czarny, ciemny stalowoszary lub inny zbliżony odcieniem do czerni lub
koloru ciemnego stalowo-szarego.
10. Szafa wyposażona w niezbędne organizery
kablowe (poziome i pionowe).
11. Szafa wyposażona w moduły PDU (Power
Distribution Unit) umożliwiające podpięcie do
UPS w serwerowni.
12. Szafa wyposażona w kółka transportowe
13. Szafa wyposażona w wykręcane stopki
umożliwiające ustawienie szafy w docelowym
miejscu oraz wypoziomowanie.
Jeżeli producent macierzy oferuje kilka modeli szaf
spełniających wymaganie 1-11 zamawiający wymga
dostarczenia szafy o najniższej masie własnej.
2.
Ilość oraz typ dysków
twardych
Ilość dysków twardych poszczególnego typu:
1. SSD - minimum 12 dysków twardych 2.5''
o pojemności min. 200 GB (dyski których
architektura jest oparta o układy dedykowane
do rozwiązań korporacyjnych).
2. SAS
- minimum 72 dyski 2.5'' 15 krpm
o pojemności minimum 300 GB.
3. SAS - minimum 24 dyski 2.5'' 10 krpm
ZP/PN/31/2014/CUI
Załącznik nr 8 do SIWZ
o pojemności min. 1.2 TB
3.
Obsługa dysków twardych
Macierz musi mieć możliwość obsługi dysków
twardych 2,5'' oraz 3,5''. Musi umożliwiać montaż
różnych typów dysków twardych (SSD, SAS)
w obrębie jednej półki dyskowej obsługującej dany
format dysków (2,5'' lub 3,5'')
4.
5.
Ilość półek dyskowych
Ilość obsługiwanych dysków
twardych
minimum 5 półek dyskowych
Maksymalna ilość dysków twardych obsługiwanych,
przez max. dwa kontrolery pracujące w trybie active
- active większa bądź równa 480 sztuk.
6.
Rozlokowanie dysków
twardych
7.
Bezpieczeństwo danych
8.
Obsługiwane protokoły
9.
Aktywowane protokoły
10. Wymagana ilość i prędkość
portów Fiber Channel w
pojedynczym kontrolerze
11. Typy obsługiwanych portów
12. Możliwość instalacji portów
10 Gbps
Poprzez możliwość obsługi 480 dysków twardych
zamawiający rozumie możliwość rozbudowy macierzy
wyłącznie o kolejne półki dyskowe oraz dyski twarde
bez konieczności wymiany, klastrowania lub
dokupienia dodatkowych kontrolerów dyskowych.
Mówiąc o obsłudze 480 dysków twardych
zamawiający nie dopuszcza wirtualizowania za
pomocą mechanizmów macierzy innych zewnętrznych
zasobów dyskowych
Rozlokowanie dysków pomiędzy półkami zgodne
z zaleceniami producenta dla uzyskania jak
największej wydajności macierzy
Wszystkie krytyczne komponenty macierzy, których
awaria może mieć wpływ na stabilność pracy, dostęp
do danych i wydajność macierzy dyskowej, takie jak:
kontrolery dyskowe, pamięć cache, baterie w
kontrolerach dyskowych, zasilacze, wentylatory
muszą być redundantne, tak, aby awaria
pojedynczego elementu nie przerywała
funkcjonowania pracy całej macierzy. Komponenty te
muszą być wymienialne w trakcie pracy macierzy
(Hot-Swap).
Macierz oraz półki dyskowe muszą mieć możliwość
jednoczesnego zasilania z dwóch niezależnych źródeł
prądu. Zanik jednego z nich nie może powodować
przerwy w pracy urządzenia ani zmniejszenia jego
wydajności lub utraty danych.
Macierz musi mieć możliwość obsługi następujących
protokołów:
1. FC
2. iSCSI (dopuszczalne jako opcja)
3. FCOE (dopuszczalne jako opcja)
Zamawiający dopuszcza rozwiązania obsługujące
dodatkowe protokoły (np. CIFS, NFS i inne).
Zamawiający wymaga aktywowania minimum
protokołu FC (Fibre Channel).
Minimum 6 portów FC, o prędkości minimum 8Gbps
(gotowych do pracy i podłączenia do sieci SAN).
Zamawiający wymaga aby oprócz obsługi portów FC,
macierz posiadała możliwość obsługi portów : 1 oraz
10 Gbps iSCSI/FCoE, 1 oraz 10 Gbps Ethernet
Minimum 8 portów.
Zamawiający nie wymaga instalacji portów 10Gbps.
ZP/PN/31/2014/CUI
13. Ilość kontrolerów dyskowych
14. Ilość pamięci cache w
pojedynczym kontrolerze
15. Kopie migawkowe
(snapshot)
16. Spójne kopie migawkowe
17. Możliwość wykonywania
kopii zasobów w obrębie
macierzy dyskowej
18. Rozmiar wolumenów
19. Przenoszenie danych w
obrębie macierzy dyskowej
Załącznik nr 8 do SIWZ
Minimum dwa kontrolery dyskowe działające w trybie
active-active. Awaria jednego z kontrolerów nie może
wpłynąć na spójność danych. W przypadku awarii
jednego z kontrolerów macierz musi nadal zapewniać
dostęp do danych udostępnionych serwerom (przy
założeniu że serwer obsługuje minimum dwie różne
ścieżki FC do zasobów z macierzy)
Minimum 16GB wewnętrznej pamięci w każdym
kontrolerze, podtrzymywanej bateryjnie bądź
kopiowanej na pamięć nieulotną typu flash
w przypadku awarii.
W przypadku awarii jednego z kontrolerów nie może
dojść do utraty danych zgromadzonych w pamięci
cache kontrolera (dotyczy min. danych zapisywanych
na macierz dyskową przez serwery).
Macierz musi być wyposażona w wewnętrzny
(aktywny) system kopii migawkowych, dostępny dla
wszystkich rodzajów danych przechowywanych w
macierzy. Ilość kopii migawkowych nie może być
ograniczona licencyjnie.
Zamawiający wymaga aby oferowana macierz
posiadała możliwość wykonywania spójnych (pod
kątem spójności danych) kopii migawkowych dla :
• systemów bazodanowych Oracle
• systemów Vmware
• systemów bazodanowych MSSQL
Zamawiający nie wymaga aktywowania tej
funkcjonalności
Oferowana macierz musi mieć aktywowane
wewnętrzne mechanizmy pozwalające na wykonanie
pełnej kopii wskazanego zasobu i zaprezentowanie jej
innemu serwerowi (np. do celów testowych, do
wykonania kopii bezpieczeństwa itp.).
Zamawiający wymaga aby macierz posiadała
aktywowaną możliwość definiowania woluminów
większych niż fizycznie dostępna przestrzeń dyskowa
dla dowolnych obsługiwanych systemów
operacyjnych, Macierz musi umożliwiać zmianę
rozmiaru woluminów bez utraty zapisanych tam
danych i bez przerywania dostępu do tych danych.
Macierz powinna być wyposażona w mechanizmy
zwalniające wolne miejsce po skasowaniu danych z
poziomu systemu operacyjnego.
Macierz powinna być wyposażona w mechanizmy
obsługi zapisu „zer”
Zamawiający wymaga aby macierz miała
mechanizmy ostrzegające o kończącym się miejscu
na macierzy (definiowanie progów zajętości i
ostrzeżeń wysyłanych poprzez e-mail)
Zamawiający wymaga aby oferowana macierz
umożliwiała przenoszenie danych online w obrębie
macierzy dyskowej pomiędzy różnymi grupami
dyskowymi. Wymaganie dotyczy możliwości ręcznego
przeniesienia wolumenu w trybie online,
zaprezentowanego dla serwera, na inny typ nośników
(np. z szybkich dysków na wolniejsze lub na odwrót)
ZP/PN/31/2014/CUI
20. Mechanizmy zwiększające
ilość operacji IO przy użyciu
dysków SSD
21. Możliwość replikacji danych
na inną podobną lub taką
samą macierz tego samego
producenta
22. Możliwość dynamicznej
zmiany następujących
parametrów, bez
przerywania dostępu do
danych znajdujących się na
modyfikowanym wolumenie,
lub grupie dysków
23. Obsługiwane systemy
24. Monitoring
Załącznik nr 8 do SIWZ
Zamawiający wymaga aby oferowana macierz
posiadała aktywowane mechanizmy zwiększające
wydajność przy wykorzystaniu dysków SSD
(automatyczne przenoszenie bloków najczęściej
używanych na dyski SSD lub kopiowanie najczęściej
używanych bloków na dyski SSD - macierz musi mieć
mechanizmy automatycznej analizy, które bloki są
najczęściej wykorzystywane.
Oferowana macierz musi posiadać mechanizmy
pozwalające na uruchomienie replikacji
synchronicznej lub asynchronicznej na inną macierz
tego samego typu. Zamawiający nie wymaga
aktywowania tej funkcjonalności.
• możliwość dynamicznego dodawania dysków do
istniejących grup RAID;
• możliwość dodawania kolejnych półek dyskowych
oraz dysków bez przerywania pracy macierzy, dla
dowolnej konfiguracji macierzy;
• możliwość aktualizacji oprogramowania macierzy
(firmware) w trybie online;
• możliwość wymiany uszkodzonych elementów w
trybie online przy założeniu minimum dwóch
niezależnych ścieżek do zasobów dla
pojedynczego hosta.
• Możliwość rozrzucenia danych na wiele dysków
twardych w celu zrównoważenia obciążenia ( np.
po rozbudowie macierzy i dołożeniu zasobów do
puli, grupy dyskowej, grupy raid itp.).
Rozrzucenie danych musi być w miarę możliwości
równomierne.
Macierz dyskowa musi obsługiwać min. następujące
systemy operacyjne: Windows 2008 Server, Windows
2008R2, Windows 2012, RedHat Enterprise Linux 5,6,
Oracle Enterprise Linux, VMware ESX/ESXi 4.x, 5.x).
Oferowana macierz powinna mieć aktywne
wewnętrzne mechanizmy pozwalające na
monitorowanie stanu macierzy dyskowej :
• monitorowanie stanu podzespołów macierzy
(dyski, zasilacze, baterie, wentylatory i inne)
• monitorowanie parametrów wydajnościowych
(ilość operacji IO/s dla danego zasobu,
opóźnienia, ilość danych zapisywanych
odczytywanych itp.)
• możliwość definiowania powiadomień mailowych
(np. uszkodzenie sprzętowe, uszkodzenie dysku,
brak miejsca na wolumenie itp.)
• możliwość monitorowania poprzez SNMP.
• Możliwość określenia stopnia wykorzystania
i obciążenia macierzy
Wymagania dodatkowe dotyczące monitorowania
macierzy:
• Prezentacja zebranych danych w czytelnej
graficznej formie.
• Możliwość zbierania i podglądu danych
wydajnościowych z dłuższego okresu czasu (min.
7 dni)
ZP/PN/31/2014/CUI
25. Obsługa serwerów
26. Montaż
Załącznik nr 8 do SIWZ
Oprogramowanie do obsługi wielu ścieżek w sieci
SAN dla wszystkich wspieranych systemów
operacyjnych, musi być dołączone do macierzy, lub
dostępne na stronie producenta macierzy bez
dodatkowych opłat.
Możliwość montażu w szafie rack 19’’. Zamawiający
wymaga dostarczenia wszystkich elementów
koniecznych do instalacji – np. prowadnice, szyny,
śruby montażowe, kable podłączeniowe (ethernet,
światłowodowe, zasilające).
Do podłączenia do sieci LAN (zarządzanie)
zamawiający wymaga użycia i dostarczenia
okablowania ethernet min kat. 6, ze świetlną
identyfikacją połączeń,
27. Sposób Zarządzania
Każdy kabel ethernet oraz światłowodowy musi być
oznakowany wg. wytycznych Zamawiającego za
pomocą samo laminujących się nalepek z czytelnym
nadrukiem.
Macierz musi oferować zarządzanie poprzez sieć LAN.
Oprogramowanie do zarządzania musi posiadać
interfejs graficzny oraz CLI (command-line interface).
Zarządzanie musi być dostępne za pomocą
następujących protokołów : telnet, SSH, HTTP, Web
(SSL).
Zamawiający dopuszcza możliwość zaoferowania
macierzy dyskowej, która nie posiada możliwości
zarządzania poprzez HTTP(S) pod warunkiem, że
oferowana
macierz
posiada
inny
bezpieczny
wbudowany
lub
instalowany
na
stacji
administratora/operatora
graficzny
interfejs
do
zarządzania oraz monitorowania.
Rozwiązania
graficzne
do
zarządzania
oraz
monitorowania muszą być zawarte
w
cenie
rozwiązania.
W przypadku ograniczeń licencyjnych na ilość
użytkowników oprogramowania zarządzającego lub
monitorującego zamawiający wymaga dostarczenia
licencji pozwalającej na instalację oprogramowania
klienckiego na min. 5 stacjach
(administratorów/operatorów).
28. Aktualizacja / nowe wersje
oprogramowania
układowego kontrolerów
macierzy
Przez cały okres gwarancji Zamawiający musi być
uprawniony do otrzymywania najnowszych
dostępnych wersji oprogramowania macierzy.
Dotyczy to wszystkich elementów oprogramowania
dostarczanych w ramach zamówienia (np. firmware,
wielościeżkowość, monitorowanie, zarządzanie i
inne).
Zamawiający wymaga aby nowe wersje
oprogramowania układowego do obsługi macierzy
były wgrywane na macierz przez serwis producenta
macierzy lub certyfikowanego inżyniera ze strony
wykonawcy.
ZP/PN/31/2014/CUI
29. Wsparcie
30. Gwarancja
31. Wymagania dodatkowe
Załącznik nr 8 do SIWZ
Przez cały okres gwarancji Zamawiający jest
uprawniony do korzystania ze wsparcia technicznego
producenta przy rozwiązywaniu napotkanych
problemów. Kontakt w języku polskim.
Przez okres gwarancji Zamawiający wymaga także
wsparcia ze strony wykwalifikowanych inżynierów
Wykonawcy przy rozwiązywaniu problemów lub
trakcie prac związanych z konfiguracją, lub
optymalizacją zasobów na macierzy.
1. Minimum 5 lat gwarancji producenta macierzy
2. Zgłaszanie problemów 5 dni w tygodniu w
godzinach 8-16.
3. Gwarantowany czas naprawy : max. 24
godziny od zgłoszenia awarii.
4. Serwis w miejscu instalacji sprzętu.
5. Prace serwisowe w godzinach innych niż 8-16
po wcześniejszym uzgodnieniu telefonicznym z
wyznaczonym do kontaktu serwisowego
pracownikiem ze strony Zamawiającego.
6. Usuwanie usterek i awarii sprzętowych oraz
programowych przez serwis producenta.
7. Możliwe zdalne usuwanie usterek
oprogramowania.
8. W całym okresie gwarancji, instalacja nowych
wersji oprogramowania układowego przez
inżyniera producenta macierzy lub
certyfikowanego inżyniera Wykonawcy
w obecności wyznaczonego pracownika ze
strony wykonawcy (dostępny podgląd podczas
procesu aktualizacji macierzy - lokalny lub
zdalny).
1. Prace instalacyjne i konfiguracyjne będą
odbywały się we Wrocławiu we wskazanym
przez Zamawiającego miejscu, w obecności
wyznaczonego
pracownika
ze
strony
Zamawiającego (Zamawiający nie dopuszcza
zdalnej konfiguracji macierzy)
2. W ramach wdrożenia wykonawca zobowiązany
jest dostarczyć dokumentację powykonawczą
obejmującą
opis
konfiguracji
macierzy
obejmujący :
• Numer seryjny macierzy
• Informację
o
gwarancji
(do
kiedy
świadczona)
• Wagę macierzy wraz z szafą rack.
• Informację o tym gdzie i jak zgłaszać
problemy z macierzą (numer telefonu do
serwisu producenta do Wykonawcy)
• Informację o tym jak zostały podzielone
zasoby
i jak
zostały
skonfigurowane
poszczególne funkcjonalności
• Informacje
konfiguracyjne
:
wwn-y,
adresację IP, nazewnictwo i inne istotne
techniczne informacje
3. W przypadku potrzeby utworzenia konta
i zarejestrowania urządzenia na stronach
ZP/PN/31/2014/CUI
Załącznik nr 8 do SIWZ
producenta
macierzy
(min.
dla
celów
serwisowych oraz dostępu do nowych wersji
oprogramowania firmware, sterowników dla
systemów operacyjnych i innych) wykonawca
zobowiązany
jest
pomóc
wskazanym
pracownikom w rejestracji urządzenia na
stronach producenta.
4. Wykonawca zobowiązany jest do zmiany
domyślnych haseł administratora oraz innych
domyślnych użytkowników na macierzy i
przekazania
listy
haseł
wskazanym
pracownikom
Zamawiającego
wraz
z
procedurą bezpiecznej zmiany hasła. Dla
celów
serwisowych
i
wdrożeniowych
wykonawca
zobowiązany
jest
utworzyć
dedykowane dla siebie konto z uprawnieniami
administracyjnymi.
