Dane techniczne

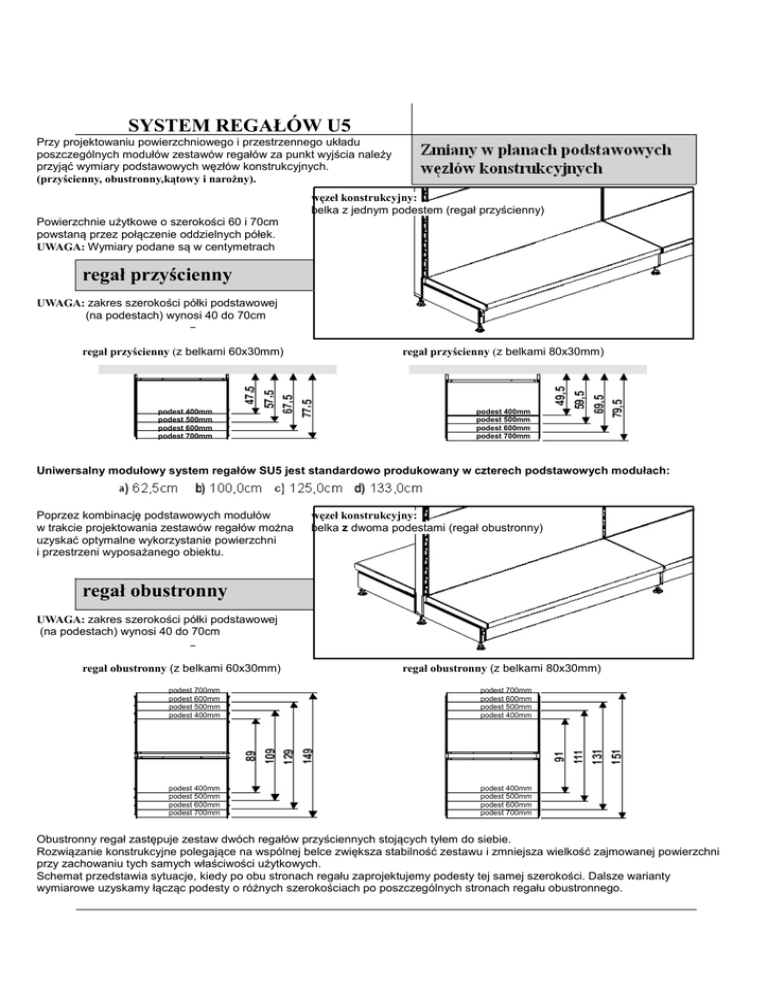

SYSTEM REGAŁÓW U5
Przy projektowaniu powierzchniowego i przestrzennego układu
poszczególnych modułów zestawów regałów za punkt wyjścia należy
przyjąć wymiary podstawowych węzłów konstrukcyjnych.
(przyścienny, obustronny,kątowy i narożny).
węzeł konstrukcyjny:
belka z jednym podestem (regał przyścienny)
Powierzchnie użytkowe o szerokości 60 i 70cm
powstaną przez połączenie oddzielnych półek.
UWAGA: Wymiary podane są w centymetrach
regał przyścienny
UWAGA: zakres szerokości półki podstawowej
(na podestach) wynosi 40 do 70cm
regał przyścienny (z belkami 60x30mm)
regał przyścienny (z belkami 80x30mm)
podest 400mm
podest 500mm
podest 600mm
podest 700mm
podest 400mm
podest 500mm
podest 600mm
podest 700mm
Uniwersalny modułowy system regałów SU5 jest standardowo produkowany w czterech podstawowych modułach:
Poprzez kombinację podstawowych modułów
w trakcie projektowania zestawów regałów można
uzyskać optymalne wykorzystanie powierzchni
i przestrzeni wyposażanego obiektu.
węzeł konstrukcyjny:
belka z dwoma podestami (regał obustronny)
regał obustronny
UWAGA: zakres szerokości półki podstawowej
(na podestach) wynosi 40 do 70cm
regał obustronny (z belkami 60x30mm)
regał obustronny (z belkami 80x30mm)
podest 700mm
podest 600mm
podest 500mm
podest 400mm
podest 700mm
podest 600mm
podest 500mm
podest 400mm
podest 400mm
podest 500mm
podest 600mm
podest 700mm
podest 400mm
podest 500mm
podest 600mm
podest 700mm
Obustronny regał zastępuje zestaw dwóch regałów przyściennych stojących tyłem do siebie.
Rozwiązanie konstrukcyjne polegające na wspólnej belce zwiększa stabilność zestawu i zmniejsza wielkość zajmowanej powierzchni
przy zachowaniu tych samych właściwości użytkowych.
Schemat przedstawia sytuacje, kiedy po obu stronach regału zaprojektujemy podesty tej samej szerokości. Dalsze warianty
wymiarowe uzyskamy łącząc podesty o różnych szerokościach po poszczególnych stronach regału obustronnego.
SYSTEM REGAŁÓW SU5
Regał kątowy (wewnętrzny) i narożny (zewnętrzny) umożliwia płynne
połączenie dwóch zestawów pod kątem 90°.
kątowy
narożny
węzeł konstrukcyjny:
belka z jednym podestem (regał kątowy)
regał kątowy
UWAGA: zakres szerokości półki podstawowej
(na podestach) wynosi 40 do 60cm
regał kątowy (z belkami 60x30mm)
regał kątowy (z belkami 80x30mm)
podest 400mm
podest 500mm
podest 600mm
podest 400mm
podest 500mm
podest 600mm
kwadrat 70x70cm
(obowiązuje dla wszystkich
szerokości podestów)
kwadrat 72x72cm
(obowiązuje dla wszystkich
szerokości podestów)
węzeł konstrukcyjny:
belka narożna 90° z dwoma podestami (regał narożny)
regał narożny
Podstawę regału narożnego tworzy
belka narożna 90° (belki 60x30mm
i 80x30mm oznaczają belki w modułach
sąsiadujących).
UWAGA: zakres szerokości półki podstawowej
(na podestach) wynosi 40 do 60cm
regał narożny (z belkami 60x30mm)
kwadrat 47,5x47,5cm (podest 400mm)
kwadrat 57,5x57,5cm (podest 500mm)
kwadrat 67,5x67,5cm (podest 600mm)
podest 400mm
podest 500mm
podest 600mm
regał narożny (z belkami 80x30mm)
kwadrat 49,5x49,5cm (podest 400mm)
kwadrat 59,5x59,5cm (podest 500mm)
kwadrat 69,5x69,5cm (podest 400mm)
podest 400mm
podest 500mm
podest 600mm
SYSTEM REGAŁÓW SU5
Uniwersalny system regałów modułowych SU5 zaprojektowany został
z uwzględnieniem obciążeń statycznych. Wielkość przekrojów
elementów nośnych i rozwiązań poszczególnych węzłów
konstrukcyjnych wynika z dokładnych wyliczeń. Dla zachowania
bezpieczeństwa i żywotności systemu regałów jest konieczne
przestrzeganie maksymalnego dopuszczalnego obciążenia elementów
nośnych (wspornik, podest, wspornik baldachimu, półka,...).
maksymalne dopuszczalne obciążenia półek
na wspornikach i podestach (kg)
wspornik niski
wspornik wysoki
wspornik ciężki
podest
typ
wspornika
głębokość
półka (cm)
długość półki - moduł (cm)
obowiązuje dla półki ciężkiej (półka dla większego obciążenia) - 3414500, 1414500, 2414500, 4414500
Przy wykorzystaniu baldachimu jako powierzchni użytkowej funkcję wspornika pełni wspornik baldachimu. Dla tego elementu
obowiązuje poniższa tabelka.
maksymalne dopuszczalne
obciążenie półek na wsporniku
baldachimu
wspornik baldachimu
typ
wspornika
głębokość
półka (cm)
długość półki - moduł (cm)
Całkowite dopuszczalne obciążenie jednego regału przyściennego z belką o przekroju 80 x 30 mm wynosi 900 kg
-UWAGA- ze względu na zachowanie stabilności zestawu regałowego producent zaleca w przypadku regałów
wyższych niż 2,2 m zakotwiczenie każdej belki na wysokości 1,7 – 1,8 m nad podłogą.
Całkowite dopuszczalne obciążenie jednego modułu regału przyściennego z belką o średnicy 60 x 30 mm wynosi 600 kg
-UWAGA-w przypadku zestawów regałów wyższych niż 1,6 m należy zakotwiczyć każdą belkę na wysokości 1,7 – 1,8 m
nad podłogą. Belek nie trzeba kotwiczyć w przypadku, gdy całkowite obciążenie poszczególnych modułów regału
przyściennego nie przekroczy 200 kg.
UWAGA: całkowite dopuszczalne obciążenie oznacza sumę obciążeń poszczególnych powierzchni użytkowych.
W przypadku regału z baldachimem do całkowitego obciążenia wlicza się
także obciążenie powierzchni użytkowej na wspornikach baldachimu.
Całkowite dopuszczalne obciążenie modułu (z dwoma podestami w belce)zależy od całkowitych
dopuszczalnych obciążeń po poszczególnych stronach. Całkowite dopuszczalne obciążenia poszczególnych
stron są zgodne z wartościami podanymi w punktach A i B
-UWAGA - przy projektowaniu układu powierzchni użytkowych należy zadbać o to, aby obie strony były
w miarę możliwości obciążone takim samym obciążeniem całkowitym.
UWAGA: panel tylny górny ściany regału można zabezpieczyć przed wypadnięciem bezpiecznikiem panelu -
element nr 0250700.
SYSTEM REGAŁÓW SU5
Dla zaprojektowanych zestawów regałów jest konieczne
przeprowadzenie kontroli stabilności poszczególnych modułów
(każdy moduł z zestawu regałów musi spełniać tzw. warunek stabilności).
W przypadku regału przyściennego i obustronnego głębokość powierzchni użytkowych
w przestrzeni musi być głębokości powierzchni użytkowej na podestach (podstawowa na cokole).
Przy kontroli stabilności oceniamy całkowitą stabilność na podstawie absolutnej sumy
momentów oddziałujących ze wszystkich stron regału. Zasada ta obowiązuje również dla regału
obustronnego z jednym podestem w belce i powierzchniami użytkowymi po obu stronach.
Przykładowe wyliczenie stabilności regału przyściennego
Obliczenia stabilności regału powinno się dokonać orientacyjnie także w przypadkach, gdy struktura układu (ilość i szerokość
powierzchni użytkowych) wraz z obciążeniem powierzchni użytkowych wyklucza wszelkie wątpliwości co do niestabilności. Dlatego
przedstawiamy przykład wyliczenia, który pozwoli dokonać szybkiej kontroli.
Warunek stabilności: S = F/N > 1,5
gdzie: 1,5 to tzw. współczynnik bezpieczeństwa
dla danego rodzaju urządzenia (produktu)
przykład wyliczenia z konkretnymi
wartościami obciążenia półek:
regał jest stabilny
SYSTEM REGAŁÓW SU5
podstawowe warianty regałów
końcowa belka przyścienna
regularny regał przyścienny
detal perforowania
pleców
detal perforowania
belki
końcowa belka obustronna
regularny regał obustronny
