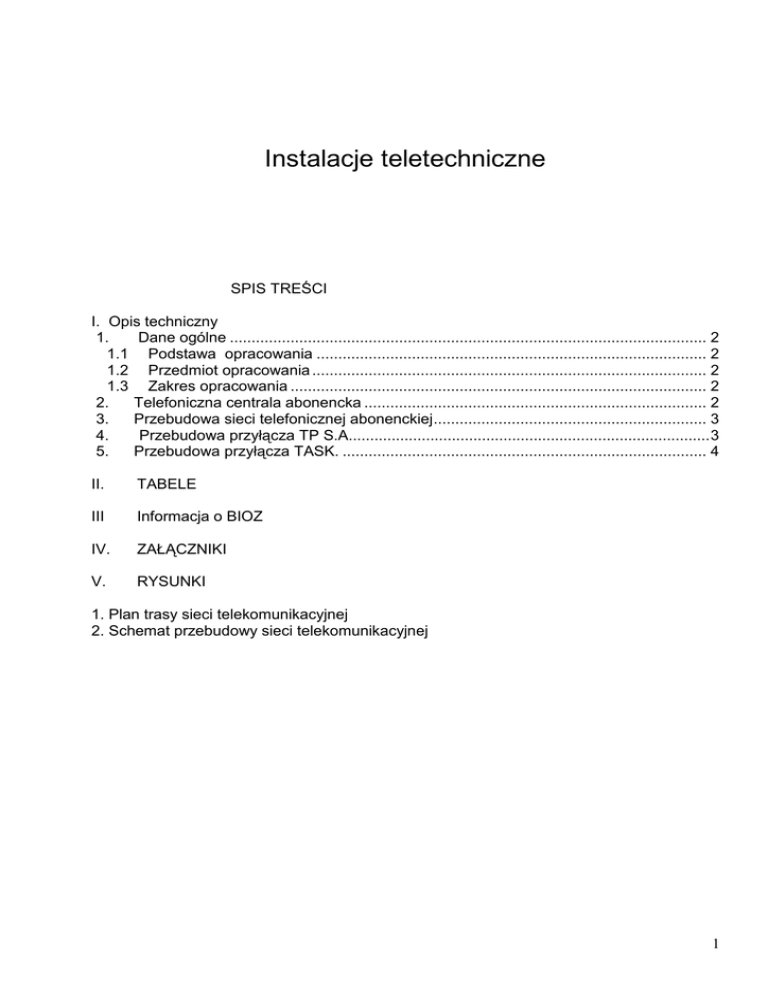

Instalacje teletechniczne
SPIS TREŚCI
I. Opis techniczny
1.
Dane ogólne .............................................................................................................. 2
1.1 Podstawa opracowania .......................................................................................... 2
1.2 Przedmiot opracowania ........................................................................................... 2
1.3 Zakres opracowania ................................................................................................ 2
2.
Telefoniczna centrala abonencka ............................................................................... 2
3.
Przebudowa sieci telefonicznej abonenckiej ............................................................... 3
4.
Przebudowa przyłącza TP S.A.................................................................................... 3
5.
Przebudowa przyłącza TASK. .................................................................................... 4
II.
TABELE
III
Informacja o BIOZ
IV.
ZAŁĄCZNIKI
V.
RYSUNKI
1. Plan trasy sieci telekomunikacyjnej
2. Schemat przebudowy sieci telekomunikacyjnej
1
I. Opis techniczny
do projektu budowlano-wykonawczego przeniesienia
centrali telefonicznej z dolnego tarasu na górny
w Wojewódzkim Szpitalu Psychiatrycznym
w Gdańsku ul. Srebrniki 1.
1.
Dane ogólne
1.1
Podstawa opracowania
- Wytyczne Inwestora
- Wizja lokalna
- Dane architektoniczne i budowlane
- Uzgodnienia robocze z Inwestorem
- Uzgodnienia branŜowe
- Inwentaryzacja urządzeń teletechnicznych dla celów projektowych.
1.2
Przedmiot opracowania
Przedmiotem opracowania jest przeniesienie abonenckiej centrali telefonicznej z dolnego
tarasu na górny wraz z przełączeniem istniejącej sieci telefonicznej w
Woj. Szpitalu
Psychiatrycznym w Gdańsku ul. Srebrniki 1.
1.3
Zakres opracowania
W zakres niniejszego projektu wchodzą:
- instalacja centrali telefonicznej w nowej lokalizacji
- przełączenie sieci telefonicznej abonenckiej
- przebudowa przyłącza telefonicznego Telekomunikacji Polskiej
- przebudowa przyłącza teleinformatycznego TASK.
2.
Telefoniczna centrala abonencka
Obecnie w wydzielonym pomieszczeniu na parterze budynku nr 7 zainstalowana jest
telefoniczna centrala PBX Ericsson BP250, o konfiguracji:
•
200 x port abonencki, w tym:
o
16 x analog.,
2
o
176 x cyfr.,
•
1 x trakt PRA (30B+D) do operatora telekomunikacyjnego
•
1 x backup ok. 4 godz.
W związku ze zmianą zagospodarowania Szpitala projektuje się nową lokalizację centralki
– w pom. sortowni przy tunelu transportowym.
Pomieszczenie spełnia wymagania klimatyczne i budowlane centrali. Centralkę naleŜy
zamontować na ścianie doprowadzając 2 - 3 x dedykowane gniazda sieciowe 220-230 V
AC z zabezpieczeniami przepięciowymi oraz
uziemienie ze zbiorczej szyny uziomów,
oporność max. 4 Ohm.
Obok centrali naleŜy zainstalować przełącznicę szafkową typu 520E o pojemności do 680
par wyposaŜając ją w sposób następujący :
- strona stacyjna : 20 listew szczelinowych rozłącznych LSA PLUS 2/10 z odgromnikami
trójelektrodowymi w magazynkach
- strona stacyjna : 30 listew szczelinowych rozłącznych LSA PLUS 2/10.
Obok centrali naleŜy takŜe zainstalować skrzynkę zakończeniową dla przyłącza
Telekomunikacji Polskiej S.A.
3.
Przebudowa sieci telefonicznej abonenckiej
Istniejąca sieć telefoniczna zasilająca obiekty górnego tarasu Szpitala zakończona jest w
szafce naściennej przy tunelu transportowym. Dla przełączenia tej sieci do nowej
przełącznicy głównej naleŜy pomiędzy ułoŜyć w tunelu transportowym dwa kable typu
YTKZYekw 50x4x0,5 trasą istniejących kabli. Szafkę istniejącą naleŜy doposaŜyć poprzez
montaŜ 20 listew szczelinowych
rozłącznych
LSA PLUS 2/10 z gniezdnikami.
Po przeniesieniu centrali i przełączeniu sieci niepotrzebne kable do starej lokalizacji centrali
zdemontować.
4.
Przebudowa przyłącza TP S.A.
Do budynku nr 7 doprowadzony jest kabel telekomunikacyjny XTKMX 50x4x0,5 (221)
Telekomunikacji Polskiej S.A.. Projektuje się „przedłuŜenie” przyłącza do nowej lokalizacji
centrali telefonicznej. W studni kablowej oznaczonej S – 2 naleŜy wykonać złącze
równoległe i wybudować trasą istniejącej kanalizacji kablowej kabel typu XzTKMXpw
25x4x0,5 wprowadzając go do tunelu transportowego i doprowadzając następnie trasą
istniejących kabli w tunelu do nowego pom. centrali telefonicznej.
3
Uwaga :
Inwestor zgłasza niedroŜność istniejącej kanalizacji kablowej na odcinku studnia S–4 tunel. W przypadku potwierdzenia niedroŜności naleŜy na przedmiotowym odcinku
istniejącą trasą ułoŜyć dodatkowy przepust – rurę PCV 110/5.
Głębokość ułoŜenia projektowanych rur powinna być taka, aby najmniejsze przykrycie
liczone od poziomu terenu do górnej powierzchni kanalizacji będzie nawiązywała do
istniejącej głębokości ułoŜonych kabli, lecz nie była mniejsza niŜ 0,7 m dla kanalizacji
ułoŜonej w chodnikach.
Z uwagi na uzbrojenie terenu w urządzenia inŜynierskie podziemne prace ziemne naleŜy
wykonać ręcznie z zachowaniem ostroŜności. Przy zbliŜeniach i skrzyŜowaniach kanalizacji
teletechnicznej z urządzeniami podziemnymi naleŜy zachować ostroŜność.
Napotkane kable energetyczne naleŜy traktować jako czynne, groŜące poraŜeniem.
Wykopy zasypywać warstwami i odpowiednio zagęszczać.
Po wybudowaniu kanalizacji i ułoŜeniu kabli końce rur w studniach kablowych naleŜy
uszczelnić.
Projektowaną kanalizację kablową naleŜy wybudować zgodnie z normami:
ZN-96 TP S.A.-011 – TELEKOMUNIKACYJNA KANALIZACJA KABLOWA
ZN-96 TP S.A. – 012 – KANALIZACJA PIERWOTNA
ZN-96 TP S.A. – 004 – ZBLIśENIA I SKRZYśOWANIA Z INNYMI URZĄDZENIAMI
UZBROJENIA PODZIEMNEGO
Budowę kabla sieci telefonicznej naleŜy wykonać zgodnie z normami:
ZN-96 / TP S.A. - 004
ZBLIśENIA I SKRZYśOWANIA Z INNYMI URZĄDZENIAMI
UZBROJENIA TERENOWEGO.
ZN-96 / TP S.A .- 027
5.
LINIE KABLOWE O śYŁACH METALOWYCH.
Przebudowa przyłącza TASK.
Do budynku nr 7 wprowadzony i wyprowadzony jest kabel optotelekomunikacyjny
XOTK 16J sieci informatycznej TASK. Kabel zakończony jest w pom. centrali telefonicznej.
Projektuje się wycofanie kabli do studni kablowej oznaczonej S – 2 i wykonanie złącza
odtwarzającego istniejącą relację do Wydziału Psychiatrii.
Zdemontowaną przełącznicę światłowodową naleŜy przekazać jej właścicielowi – TASK.
4
6.
Uwagi końcowe
- Przed przystąpieniem do prac związanych z przełoŜeniem kabla naleŜy na siedem dni
przed rozpoczęciem prac ziemnych pisemnie powiadomić TP S.A. w celu wyraŜenia
zgody na prowadzenie prac na czynnych kablach, skoordynowanie prac, oraz wyznaczenia
nadzoru.
- Wszystkie prace naleŜy wykonać zgodnie z przepisami obowiązującymi w budownictwie
telekomunikacji, w szczególności w zakresie zachowania odległości zbliŜeń z innymi
instalacjami i sieciami
- Po wykonaniu instalacji naleŜy wykonać próby montaŜowe i pomiary zgodnie z
„Warunkami technicznymi wykonania i odbioru robót budowlano – montaŜowych” tom
V. Instalacje elektryczne.
5
II. TABELE
TABELA NR 1 - ZAKRES OPRACOWANIA
L.p.
Rodzaj
Zakres
1.
DemontaŜ telefonicznej centrali PBX Ericsson BP 250
1 kpl
2.
MontaŜ telefonicznej centrali PBX Ericsson BP 250 z wykonaniem
zasilania, uziemienia [R ≤ 4 Ohm] i przełączenia linii abonenckich i
centralowych
1 kpl
3.
Budowa przełącznicy szafkowej 640 p
1 kpl.
4.
Budowa kabla telekomunikacyjnego 100 – parowego w istniejącej
kanalizacji kablowej i w budynku [przebudowa przyłącza TP S.A.]
220 m
5.
Wykonanie złącza światłowodowego na kablu XOTK 16J TASK
1 kpl
6.
Budowa relacji kablowej 2 x YTKZYekw 50x4x0,5 w budynku
60 m
7.
UłoŜenie w ziemi rury PCV 110/5 dla odtworzenia niedroŜnego przepustu
110 m
8.
DemontaŜ przyłącza telekomunikacyjnego TP S.A. do bud. nr 7
1 kpl
9.
DemontaŜ przyłącza optotelekomunikacyjnego TASK do bud. nr 7
1 kpl
TABELA NR 2 - ZESTAWIENIE PROJEKTOWANYCH ZŁACZY KABLOWYCH
L.p.
Operator
1.
TASK
2.
TP S.A.
TABELA NR 3
L.p.
1.
2.
3.
4
5.
6.
7.
Typ
złącza
FOSC – 100 B/H Rajchem
z dwiema kasetami na spawy
XAGA 500 55/12-300
Rodzaj złącza
Lokalizacja
przelotowe
studnia S-2
równoległe
studnia S-2
WYKAZ MATERIAŁÓW PODSTAWOWYCH
MATERIAŁ
Mufa kablowa 16 złączy
światłowodowych
- kaseta na 12 złączy
spawanych
StelaŜ obudowany zapasu
kabla liniowego
Złącze kablowe
Przełącznica szafkowa 640 par
- Listwa szczelinowa rozłączna
LSA PLUS 2/10, Krone z
listwami opisowymi
Listwa szczelinowa rozłączna
LSA PLUS 2/10, Krone z
listwami opisowymi i
gniezdnikami
Kabel telekomunikacyjny
Kabel telekomunikacyjny
TYP
JEDN.
MIARY
ILOŚĆ
kpl.
1
szt.
2
OptiTel
szt.
1
Raychem
kpl
1
Krone
kpl
1
- 50
LSA PLUS 2/10
Krone
kpl
20
XzTKMXpw
50x4x0,5
YTKZYekw
50x4x0,5
Telefonika,
Bitner
Telefonika,
Bitner
mb
220
mb
60
FOSC – 100 B/H
STZK – 4/4
nr kat. 879 - 002
XAGA 500 43/8300
520E
- LSA PLUS 2/10
DOSTAWCA/
PRODUCENY
Raychem
6
8.
Kabel telekomunikacyjny
Szyna zbiorcza uziemień,
uziom
10. Rura przepustowa
11. Oprawa cięŜka zwykła studni
kablowej
YTKSY53x2x0,5
9.
PCV 110/5
OCZ
Telefonika,
Bitner
mb
20
kpl
1
mb
szt
110
1
7
V. INFORMACJA O BEZPIECZEŃSTWIE I OCHRONIE
ZDROWIA
do projektu budowlanego:
przeniesienia centrali telefonicznej z dolnego tarasu na górny
w Wojewódzkim Szpitalu Psychiatrycznym
w Gdańsku ul. Srebrniki 1.
Projektował:
mgr inŜ. Ryszard Zienkiewicz
upr. 0725/97/U
8
PODSTAWY FORMALNE
Art.20.1. pkt 1b) USTAWY z dnia 7 lipca 1994 roku Prawo Budowlane [stan prawny ze
zmianami wprowadzonymi do dnia 27 marca 2003 roku]
Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony
zdrowia bezpieczeństwa i zdrowia.
Przedmiotem inwestycji jest realizacja budowy urządzeń i telefonicznych linii kablowych.
Charakter inwestycji oraz przyjęte rozwiązania przestrzenne funkcjonalne, techniczne
i technologiczne nie wpłyną niekorzystnie na środowisko i jego wykorzystywanie na zdrowie
ludzi, oraz zlokalizowane w sąsiedztwie projektowanej inwestycji obiekty.
Rozpoczęcie procesu inwestycyjnego wiąŜe się przede wszystkim z wykonaniem
obowiązkowych czynności „dokumentacyjnych”. Budowa moŜe być prowadzona wyłącznie
w oparciu o:
- Dokumentację projektową zaopatrzoną w wymagane uzgodnienia i opinie
- Opracowany na podstawie obowiązujących przepisów oraz w oparciu o niniejsze
informacje
PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA
- DZIENNIK BUDOWY [zarejestrowany, kompletny i prowadzony w sposób czytelny]
Wymienione powyŜej dokumenty naleŜy przechowywać w miejscu dostępnym wyłącznie
dla osób do tego upowaŜnionych. NaleŜy mieć na uwadze, Ŝe ocena prawidłowości
prowadzenia budowy i zachowania zasad bezpieczeństwa dokonana moŜe być poza oceną
wizualną wyłącznie w oparciu o te dokumenty. Kolejnym elementem przygotowawczym
procesu inwestycyjnego jest poprawne przygotowanie placu budowy, jego zaplecza
socjalno biurowego, układów komunikacyjnych, odpowiednio rozlokowanych i
zabezpieczonych placów magazynowo składowych oraz zapewnienie zaopatrzenia w
energię elektryczną i wodę do celów sanitarnych i przemysłowych.
Prace zasadnicze związane z realizacją zadań objętych projektem obejmują budowę
telefonicznej kanalizacji kablowej.
Na terenie inwestycji prace ziemne związane będą z :
- Wykonywaniem wykopów dla posadowienia studni kablowych
- Wykonywaniem wykopów dla budowy kanalizacji kablowej
Przed rozpoczęciem wykonywania robót ziemnych koniecznie jest dokonanie pełnego
rozeznania na temat istniejących sieci zlokalizowanych pod powierzchnią ziemi.
W szczególności dotyczy to sieci energetycznych.
Proces inwestycyjny mający na celu realizację zadania określonego w projekcie stwarza
zagroŜenia statystycznie przeciętnie spotykane przy realizacji prac budowlanych.
Wykonawca z przeciętnym doświadczeniem poprawnie zorganizowany powinien bez
większych trudności zrealizować budowę bezkolizyjnie zarówno pod względem
technicznym jak i w zakresie zachowania bezpieczeństwa.
Prace stwarzające ewentualne zagroŜenia i wymagające zwiększenia stopnia ostroŜności
ich wykonywania to :
Prace związane z wykonaniem wykopów dla przepustów kablowych w ramach
udroŜnienia istniejącej kanalizacji kablowej.
Wykopy będą miały głębokość nie większą niŜ 1,0 m. Wykonywane wykopy mogą być
zalewane wodami gruntowymi - grozi to rozmyciem ścian wykopu i ich obsunięciem
- Prace związane przemieszczaniem materiałów budowlanych [transport, składowanie].
Określenie rodzaju i zakresu prowadzenia instruktaŜu przed przystąpieniem do robót.
Szkolenie załogi w trakcie prowadzenia prac związanych z realizacją zadania objętego
9
projektem powinno obejmować:
Przygotowanie załogi poprzez realizację wymaganych przez Kodeks Pracy szkolenia
wstępnego, podstawowego i okresowego.
Dokonanie oceny ryzyka zawodowego na stanowiskach pracy zlokalizowanych
w wykopach i zapoznanie z jej wynikami pracowników.
Zapoznanie z zasadami organizacji ruchu drogowego w rejonie budowy,
a w szczególności z zasadami przemieszczania materiałów niezbędnych do realizacji
zadania.
Zapoznanie załogi z treścią Planu BIOZ
Dokumentacja potwierdzająca powyŜsze szkolenia powinna być w kaŜdej chwili dostępna
na terenie budowy dla organów kontrolnych.
Wskazanie środków technicznych i organizacyjnych mających na celu zapobieganie
niebezpieczeństwom w strefach szczególnego zagroŜenia.
UłoŜenie telefonicznej kanalizacji kablowej.
Układanie sieci wiąŜe się z wykonywaniem wykopów, układaniem przepustów kanalizacji
kablowej na dnie wykopu, zabezpieczeniem ich, a następnie zasypaniem i niwelacją gruntu
do stanu docelowego. ZagroŜeniem podstawowym jest moŜliwość wpadnięcia do wykopu.
W planie naleŜy przewidzieć i ustalić zasady oznakowania wykopu zabezpieczenia
w rejonach ewentualnej komunikacji osób niezwiązanych bezpośrednio z prowadzonymi
pracami.
W przypadku konieczności wykonania wykopów o znacznej głębokości [minimum 1,5m]
naleŜy przewidzieć moŜliwość obsunięcia ziemi. Na terenie budowy naleŜy przewidzieć i
zlokalizować wymaganą, adekwatną do przewidywanej intensywności prowadzonych prac,
ilość barierek i znaków informacyjnych „UWAGA GŁĘBOKIE WYKOPY’. Przyczyną
zagroŜenia moŜe być nieprawidłowe oznakowanie oraz brak zabezpieczenia przed
dostępem osób postronnych.
10
