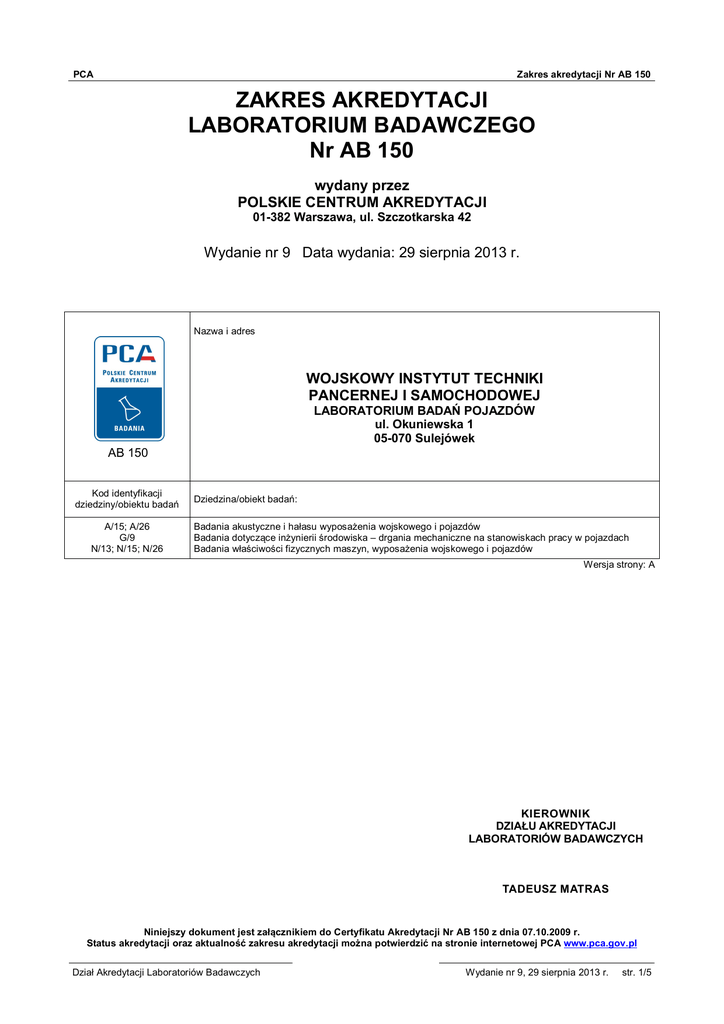

ZAKRES AKREDYTACJI LABORATORIUM

PCA
Zakres akredytacji Nr AB 150
ZAKRES AKREDYTACJI
LABORATORIUM BADAWCZEGO
Nr AB 150
wydany przez
POLSKIE CENTRUM AKREDYTACJI
01-382 Warszawa, ul. Szczotkarska 42
Wydanie nr 9 Data wydania: 29 sierpnia 2013 r.
Nazwa i adres
WOJSKOWY INSTYTUT TECHNIKI
PANCERNEJ I SAMOCHODOWEJ
LABORATORIUM BADAŃ POJAZDÓW
ul. Okuniewska 1
05-070 Sulejówek
AB 150
Kod identyfikacji
dziedziny/obiektu badań
A/15; A/26
G/9
N/13; N/15; N/26
Dziedzina/obiekt badań:
Badania akustyczne i hałasu wyposażenia wojskowego i pojazdów
Badania dotyczące inżynierii środowiska – drgania mechaniczne na stanowiskach pracy w pojazdach
Badania właściwości fizycznych maszyn, wyposażenia wojskowego i pojazdów
Wersja strony: A
KIEROWNIK
DZIAŁU AKREDYTACJI
LABORATORIÓW BADAWCZYCH
TADEUSZ MATRAS
Niniejszy dokument jest załącznikiem do Certyfikatu Akredytacji Nr AB 150 z dnia 07.10.2009 r.
Status akredytacji oraz aktualność zakresu akredytacji można potwierdzić na stronie internetowej PCA www.pca.gov.pl
Dział Akredytacji Laboratoriów Badawczych
Wydanie nr 9, 29 sierpnia 2013 r.
str. 1/5
PCA
Zakres akredytacji Nr AB 150
Laboratorium Badań Pojazdów
ul. Okuniewska 1; 05-070 Sulejówek
Badane obiekty / Grupa obiektów
Kołowe transportery opancerzone,
samochody osobowe, autobusy,
samochody ciężarowe, samochody
specjalne, pojazdy do przewozu
ładunków niebezpiecznych, ciągniki,
zespoły pojazdów
Badane cechy i metody
badawcze/pomiarowe
Maksymalny poziom hałasu
wewnętrznego przy rozpędzaniu LAmax
Zakres: od 50 do 140 dB
Średni poziom hałasu wewnętrznego
przy stałej prędkości LA
Zakres: od 50 do 140 dB
Metoda pomiarowa bezpośrednia
Wartość skuteczna przyspieszenia
drgań do 4 g
Metoda pomiarowa z analizą
1
Kołowe transportery opancerzone,
samochody osobowe, autobusy,
samochody ciężarowe, samochody
specjalne, pojazdy do przewozu
ładunków niebezpiecznych, ciągniki,
zespoły pojazdów, motocykle
Kołowe transportery opancerzone,
samochody osobowe, samochody
ciężarowe, samochody specjalne,
pojazdy do przewozu ładunków
niebezpiecznych, ciągniki
Kołowe transportery opancerzone,
samochody osobowe, autobusy,
samochody ciężarowe, samochody
specjalne, pojazdy do przewozu
ładunków niebezpiecznych, ciągniki,
przyczepy, naczepy
Normy i/lub udokumentowane
procedury badawcze
PN-S-04052:1990
ISO 5128:1980
PN-N 01352:1991

widmową 3 oktawowej
w paśmie (0,1 ÷ 80) Hz
Maksymalny poziom hałasu
wewnętrznego przy rozpędzaniu LAmax
Zakres: od 50 do 140 dB
Metoda pomiarowa bezpośrednia
Skuteczność działania układów
hamulcowych
(badania ruchowe):
- droga hamowania przy hamulcach
zimnych
- droga hamowania przy hamulcach
nagrzanych przez cykliczne użycie
i/lub średnie, w pełni rozwinięte
opóźnienie hamowania
- długość drogi hamowania
- opóźnienie hamowania
Masa pojazdu oraz jej rozkład
w obiekcie (badania stanowiskowe):
- masy przypadające na osie, koła
i strony (do 18000 kg na oś jezdną),
- graniczny kąt przechyłu bocznego w
warunkach statycznych,
- współrzędne położenia środka
masy,
metodą wagową i zawieszeniową
Wymiary kątowe pojazdu
(badania stanowiskowe):
- kąt natarcia,
- kąt zejścia,
- kąt rampowy,
- kąt wzdłużnych wahań siodła
ciągnika siodłowego,
PN-S-04051:1992
Regulamin nr 13 EKG ONZ
PN-S-02007:1989
Procedura LPB PB-010
edycja 3 z dnia 14.09.2002 r.
Procedura LBP PB-011
edycja 3 z dnia 18.09.2002 r.
Procedura LBP PB-012
edycja 4 z dnia 24.11.2004 r.
Procedura LBP PB-014
edycja 3 z dnia 07.09.2002 r.
Wersja strony: A
Dział Akredytacji Laboratoriów Badawczych
Wydanie nr 9, 29 sierpnia 2013 r.
str. 2/5
PCA
Badane obiekty / Grupa obiektów
Kołowe transportery opancerzone,
samochody osobowe, autobusy,
samochody ciężarowe, samochody
specjalne, pojazdy do przewozu
ładunków niebezpiecznych, ciągniki,
przyczepy, naczepy
Kołowe transportery opancerzone,
samochody osobowe, autobusy,
samochody ciężarowe, samochody
specjalne, pojazdy do przewozu
ładunków niebezpiecznych, ciągniki,
przyczepy, naczepy, zespoły
pojazdów
Przyczepy jedno – i wieloosiowe
Kołowe transportery opancerzone,
samochody osobowe, autobusy,
samochody ciężarowe, samochody
specjalne, pojazdy do przewozu
ładunków niebezpiecznych, ciągniki,
zespoły pojazdów
Kołowe transportery opancerzone,
samochody osobowe, samochody
ciężarowe, samochody specjalne,
pojazdy do przewozu ładunków
niebezpiecznych, ciągniki, zespoły
pojazdów, przyczepy, naczepy,
nadwozia specjalne
Zakres akredytacji Nr AB 150
Badane cechy i metody
badawcze/pomiarowe
Wymiary kątowe pojazdu
(badania stanowiskowe):
- kąt poprzecznych wychyleń siodła
ciągnika siodłowego,
- kąt pochylenia koła jezdnego,
- kąt pochylenia osi zwrotnicy,
- kąt wyprzedzenia osi zwrotnicy.
Wymiary liniowe pojazdu
(badania stanowiskowe):
- wymiary gabarytowe pojazdu
(w zakresie do 50 m)
- prześwity,
- parametry liniowe sprzęgu pojazdu,
- skrajnie kolejowe.
Skuteczność działania
pneumatycznych układów
hamulcowych przyczep
(badania ruchowe) na podstawie
wskaźnika siły hamowania (w
zakresie sił w sprzęgu do 100000N)
Prędkość i intensywność rozpędzania
(badania ruchowe):
- prędkość maksymalna
w zakresie do 140 km/h
- prędkość minimalna na
poszczególnych biegach
- intensywność rozpędzania na biegu
przedostatnim i ostatnim
w zakresie do 140 km/h
- czas przejazdu pierwszych
500 i 1000 m podczas rozpędzania
ze zmianą biegów
- intensywność rozpędzania ze
zmianą
biegów w zakresie do 140 km/h
- długość drogi wybiegu
Zdolność do pokonywania przeszkód
wodnych metodą brodzenia
(badania ruchowe i stanowiskowe) w
zakresie oceny szczelności
mechanizmów, odporności instalacji
elektrycznej i zdolności silnika do
uruchomienia i pracy
Zdolność pojazdów do pokonywania
przeszkód terenowych
(badania ruchowe):
- pokonywanie przeszkód terenowych
w postaci: rowu, uskoku, muru,
wzniesień o nachyleniu do 30°
Normy i/lub udokumentowane
procedury badawcze
Procedura LBP PB-014
edycja 3 z dnia 07.09.2002 r.
Procedura LBP PB-013
edycja 3 z dnia 29.08.2002 r.
Procedura LBP PB-024
edycja 1 z dnia 12.09.2002 r.
Regulamin 13 EKG ONZ Noweliz.
1/Dod.12/Noweliz. 5/Korekta 1
(uzupełnienie 9 do 09 serii poprawek
– data wejścia 13 listopada 2004 r.)
Procedura LBP PB-027
edycja 1 z dnia 10.05.2004 r.
PN-S-77500:1992, p. 3.2.4, 3.5, 3.6
3.7.5, 3.7.6
Procedura LBP PB-015
edycja 3 z dnia 14.09.2002 r.
PN-V-80004:2000,
p. 1.3.12, 1.3.13, 4.5
NO-23-A202:2003
Procedura LBP PB-017
edycja 2 z dnia 09.10.2002 r.
PN-V-80004:2000
p.3.5, p.4.2, p.4.3, p. 4.4
Procedura LBP PB-019
edycja 1 z dnia 05.12.2001 r.
- trawersowanie zbocza o pochyleniu
20°
- prędkość maksymalna w terenie
(w zakresie do 140 km/h)
Wersja strony: A
Dział Akredytacji Laboratoriów Badawczych
Wydanie nr 9, 29 sierpnia 2013 r.
str. 3/5
PCA
Badane obiekty / Grupa obiektów
Kołowe transportery opancerzone,
samochody osobowe, autobusy,
samochody ciężarowe, samochody
specjalne, pojazdy do przewozu
ładunków niebezpiecznych, ciągniki
Pojazdy silnikowe, maszyny robocze,
agregaty prądotwórcze i inne
urządzenia wyposażone w silniki
spalinowe
Pojazdy gąsienicowe:
czołgi, bojowe transportery
opancerzone, transportery
opancerzone, wozy zabezpieczenia
technicznego, ciągniki, pojazdy
specjalne
Zakres akredytacji Nr AB 150
Badane cechy i metody
badawcze/pomiarowe
Zużycie paliwa
(badania ruchowe i stacjonarne)
(w zakresie do 120l/h)
Normy i/lub udokumentowane
procedury badawcze
PN-S-04000:1993
PN-S-04003:1984
Procedura LBP PB-026
edycja 1 z dnia 06.02.2004 r.
Zdolność rozruchu silnika
spalinowego w niskich temperaturach
(badania stanowiskowe)
O
(w zakresie do -40 C)
Masa pojazdu gąsienicowego
(badania stanowiskowe):
- masa bojowa (całkowita)
w zakresie: do 80000 kg
- masa własna
w zakresie: do 80000 kg
Obciążenia kół nośnych
(badania stanowiskowe):
- obciążenia kół nośnych pojazdu
gąsienicowego dla masy bojowej
w zakresie: do 90000 N na koło,
Współrzędne środka masy
(badania stanowiskowe):
- współrzędne X, Y
Metoda wagowa (masa pojazdu do
80t)
- współrzędnie X,Z lub Y, Z
Metoda zawieszeniowa (masa
pojazdu do 30t)
- współrzędna Z
Metoda przechyłowa (masa pojazdu
do 60t)
Średnie naciski jednostkowe
(badania stanowiskowe):
Procedura LBP PB-057
edycja 1 z dnia 09.05.2007 r.
PN-M-47007.03:1982, p. 3.2.1.3
Procedura LBP PB-030
edycja 4 z dnia 09.05.2002 r.
Procedura LBP PB-031
edycja 4 z dnia 09.05.2002 r.
Procedura LBP PB-031
edycja 4 z dnia 09.05.2002 r.
Procedura LBP PB-033
edycja 4 z dnia 09.05.2002 r.
Osoby odpowiedzialne za formułowanie opinii i interpretacji w sprawozdaniach z badań:
- dr inż. Włodzimierz Kupicz – Kierownik Laboratorium – w zakresie pojazdów kołowych i gąsienicowych,
- inż. Marcin Walkiewicz – Zastępca Kierownika Laboratorium ds. technicznych – w zakresie pojazdów kołowych z
wyłączeniem pomiarów hałasu i drgań,
- dr inż. Robert Sosnowicz – w zakresie pojazdów gąsienicowych.
Wersja strony: A
Dział Akredytacji Laboratoriów Badawczych
Wydanie nr 9, 29 sierpnia 2013 r.
str. 4/5
PCA
Zakres akredytacji Nr AB 150
Wykaz zmian
Zakresu Akredytacji Nr AB 150
Status zmian: wersja pierwotna – A
Zatwierdzam status zmian
KIEROWNIK
DZIAŁU AKREDYTACJI
LABORATORIÓW BADAWCZYCH
TADEUSZ MATRAS
dnia: 29.08.2013 r.
Dział Akredytacji Laboratoriów Badawczych
Wydanie nr 9, 29 sierpnia 2013 r.
str. 5/5
