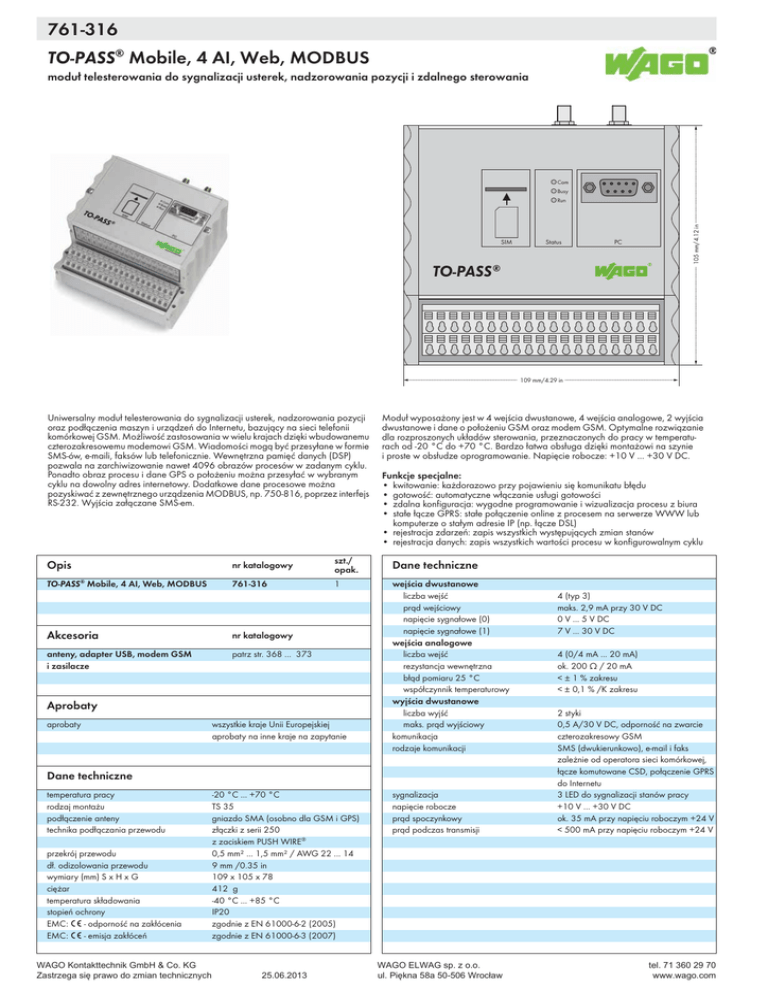

761-316, TO-PASS® Mobile, 4 AI, Web, MODBUS

761-316
544
TO-PASS® Mobile, 4 AI, Web, MODBUS
moduł telesterowania do sygnalizacji usterek, nadzorowania pozycji i zdalnego sterowania
<_____________________________________ 105 mm/4.12 in _____________________________________>
8
Com
Busy
Run
SIM
Status
PC
TO-PASS ®
<________________________________________ 109 mm/4.29 in ________________________________________>
Uniwersalny moduł telesterowania do sygnalizacji usterek, nadzorowania pozycji
oraz podłączenia maszyn i urządzeń do Internetu, bazujący na sieci telefonii
komórkowej GSM. Możliwość zastosowania w wielu krajach dzięki wbudowanemu
czterozakresowemu modemowi GSM. Wiadomości mogą być przesyłane w formie
SMS-ów, e-maili, faksów lub telefonicznie. Wewnętrzna pamięć danych (DSP)
pozwala na zarchiwizowanie nawet 4096 obrazów procesów w zadanym cyklu.
Ponadto obraz procesu i dane GPS o położeniu można przesyłać w wybranym
cyklu na dowolny adres internetowy. Dodatkowe dane procesowe można
pozyskiwać z zewnętrznego urządzenia MODBUS, np. 750-816, poprzez interfejs
RS-232. Wyjścia załączane SMS-em.
Opis
TO-PASS Mobile, 4 AI, Web, MODBUS
®
Funkcje specjalne:
• kwitowanie: każdorazowo przy pojawieniu się komunikatu błędu
• gotowość: automatyczne włączanie usługi gotowości
• zdalna konfiguracja: wygodne programowanie i wizualizacja procesu z biura
• stałe łącze GPRS: stałe połączenie online z procesem na serwerze WWW lub
komputerze o stałym adresie IP (np. łącze DSL)
• rejestracja zdarzeń: zapis wszystkich występujących zmian stanów
• rejestracja danych: zapis wszystkich wartości procesu w konfigurowalnym cyklu
nr katalogowy
szt./
opak.
Dane techniczne
761-316
1
wejścia dwustanowe
liczba wejść
prąd wejściowy
napięcie sygnałowe (0)
napięcie sygnałowe (1)
wejścia analogowe
liczba wejść
rezystancja wewnętrzna
błąd pomiaru 25 °C
współczynnik temperaturowy
wyjścia dwustanowe
liczba wyjść
maks. prąd wyjściowy
komunikacja
rodzaje komunikacji
Akcesoria
nr katalogowy
anteny, adapter USB, modem GSM
i zasilacze
patrz str. 368 ... 373
Aprobaty
aprobaty
Moduł wyposażony jest w 4 wejścia dwustanowe, 4 wejścia analogowe, 2 wyjścia
dwustanowe i dane o położeniu GSM oraz modem GSM. Optymalne rozwiązanie
dla rozproszonych układów sterowania, przeznaczonych do pracy w temperaturach od -20 °C do +70 °C. Bardzo łatwa obsługa dzięki montażowi na szynie
i proste w obsłudze oprogramowanie. Napięcie robocze: +10 V ... +30 V DC.
wszystkie kraje Unii Europejskiej
aprobaty na inne kraje na zapytanie
Dane techniczne
temperatura pracy
rodzaj montażu
podłączenie anteny
technika podłączania przewodu
przekrój przewodu
dł. odizolowania przewodu
wymiary (mm) S x H x G
ciężar
temperatura składowania
stopień ochrony
EMC: 1 - odporność na zakłócenia
EMC: 1 - emisja zakłóceń
-20 °C ... +70 °C
TS 35
gniazdo SMA (osobno dla GSM i GPS)
złączki z serii 250
z zaciskiem PUSH WIRE®
0,5 mm² ... 1,5 mm² / AWG 22 ... 14
9 mm /0.35 in
109 x 105 x 78
412 g
-40 °C ... +85 °C
IP20
zgodnie z EN 61000-6-2 (2005)
zgodnie z EN 61000-6-3 (2007)
sygnalizacja
napięcie robocze
prąd spoczynkowy
prąd podczas transmisji
:$*2.RQWDNWWHFKQLN*PE+&R.*
:$*2(/:$*VS]RR
=DVWU]HJDVLĊSUDZRGR]PLDQWHFKQLF]Q\FK
XO3LĊNQDD:URFáDZ
4 (typ 3)
maks. 2,9 mA przy 30 V DC
0 V ... 5 V DC
7 V ... 30 V DC
4 (0/4 mA ... 20 mA)
ok. 200 Ω / 20 mA
< ± 1 % zakresu
< ± 0,1 % /K zakresu
2 styki
0,5 A/30 V DC, odporność na zwarcie
czterozakresowy GSM
SMS (dwukierunkowo), e-mail i faks
zależnie od operatora sieci komórkowej,
łącze komutowane CSD, połączenie GPRS
do Internetu
3 LED do sygnalizacji stanów pracy
+10 V ... +30 V DC
ok. 35 mA przy napięciu roboczym +24 V
< 500 mA przy napięciu roboczym +24 V
