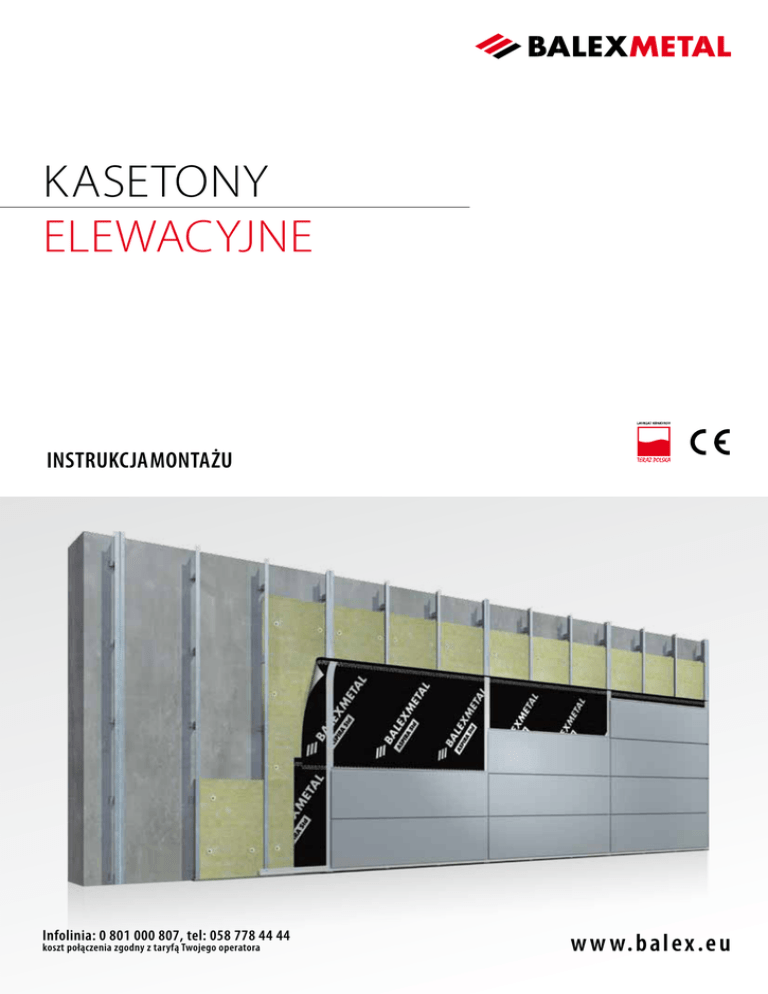

Kasetony elewacyjne

Kasetony
Elewacyjne
INSTRUKCJA MONTAŻU
Infolinia: 0 801 000 807, tel: 058 778 44 44
koszt połączenia zgodny z taryfą Twojego operatora
w w w.b alex.e u
KASETONY ELEWACYJNE
Kasetony elewacyjne to nowoczesne i eleganckie wykończenie reprezentacyjnych elewacji i ścian frontowych budynków biurowych, budynków użyteczności publicznej i obiektów handlowych. Kasetony elewacyjne znajdują również
zastosowanie przy modernizacji ocieplenia istniejących już budynków.
Kasetony elewacyjne Balex Metal wyróżniają się wyjątkowo prostym montażem. Autorskie rozwiązanie rusztu ze specjalnym zawiesiem ułatwia jego precyzyjne wypoziomowanie, skręcanie oraz ustalenie dystansu do wypełnienia
warstwą izolacyjną. Wyprofilowanie górnego i dolnego kołnierza kasetonu
elewacyjnego w dopasowany zamek dodatkowo ułatwia i przyspiesza montaż.
Informacje techniczne
Materiał:
Powłoki:
Odporność korozyjna:
Odporność na działanie UV:
RysUNEK 1. Kaseton elewacyjny
blacha stalowa S250GD – S350GD
ocynkowana grubość 1,20 mm
poliester min. 25 µm
powłoki malowane proszkowo
do RC5 wg. PN-EN 10169-2
do RUV4 wg. PN-EN 10169-2
E.
C.
E.
Wymiary kasetonów elewacyjnych (RYSUNEK 2.)
A.
A.   Standardowa szerokość krycia:
B.   Standardowe wysokości krycia:*
B.   Regulowana wysokość krycia:*
C.   Standardowa wysokość lica:
D.   Głębokość standardowa:
E.   Rozstaw otworów montażowych:
300 – 3500 mm
225 mm, 350 mm, 600 mm, 1350 mm
225 – 1350 mm
205 mm, 330 mm, 580 mm, 1330 mm
30 mm
0,20 – 1,00 m
B.
D.
RysUNEK 2. Schemat budowy kasetonu
Wymiary kasetonów narożnych (RYSUNEK 3.)
A1. Szerokość krycia boku A:
A2. Szerokość krycia boku B:
B.   Standardowe wysokości krycia:*
B.   Regulowana wysokość krycia:*
C.   Standardowa wysokość lica:
D.   Głębokość standardowa:
E.   Rozstaw otworów montażowych:
E1. Odległość otworu montażowego
od krawędzi budynku:
Kąt rozwarcia:
300 – 2300 mm
300 – 1500 mm
225 mm, 350 mm, 600 mm, 1350 mm
225 – 1350 mm
205 mm, 330 mm, 580 mm, 1330 mm
30 mm
0,05 – 1 m
E.
E1.
C.
B.
A1.
A2.
max. 250 mm
90º – 180º
Wysokość krycia to suma wysokości lica kasetonu oraz szczeliny
pomiędzy kolejnymi elementami.
2
D.
RysUNEK 3. SCHEMAT BUDOWY KASETONU NAROŻNEGO
w w w.b alex.e u
Ruszt stalowy do kasetonów elewacyjnych
Ze względu na obciążenia elewacji wiatrem i wagę konstrukcji, Balex Metal
opracował autorski ruszt stalowy do montażu kasetonów elewacyjnych.
Wyjątkowym elementem tego rusztu jest zawiesie, które umożliwia dużo
szybszy i wygodniejszy montaż. Ruszt znajduje zastosowanie na każdym
rodzaju ściany.
3500
3000
2500
2000
1500
0
Docelowe elementy elewacji z kasetonów powstają dopiero
po wykonaniu pomiarów bezpośrednio na budowie.
1000
1350
1200
1100
1000
900
800
700
600
500
400
300
250
500
Prawidłowy montaż wymaga precyzyjnego zwymiarowania budynku. Na podstawie wstępnego wymiarowania ustala się rozkład kasetonów, jak również
rodzaj i ilość niezbędnych obróbek. Przy optymalizacji rozkładu elementów
należy uwzględnić wymiary szczelin poziomych (20 mm) i pionowych oraz
obróbek wykończających, jak ościeże okien, bram czy drzwi. Ze względu na
wagę i sztywność pojedynczych elementów zaleca się stosowanie kasetonów
elewacyjnych w wymiarach maksymalnych wg. schematu na rysunku 4.
Elementy wykończeniowe wykonuje się również według życzenia klienta
na podstawie dostarczonych rysunków.
WYSOKOŚĆ KRYCIA [mm]
Wymiarowanie
SZEROKOŚĆ KRYCIA [mm]
Rysunek 4. Schemat doboru wielkości kasetonów
elewacyjnych
1.   
2.   
3.   
4.
RysUNEK 5. RUSZT KASETONU ELEWACYJNEGO
1.   Blacha osłonowa
2.   Profil nośny
3.   Profil podporowy
4.   Profil usztywniajacy - montaż prawy*
* montaż lewy - montowany jest na wspólnej kotwie wraz z kątownikiem podporowym
RysUNEK 5. Schemat budowy rusztu do kasetonów
elewacyjnych
CHARAKTERYSTYKA RUSZTU
Materiał:
Długość profili nośnych:
Maksymalna grubość warstwy
izolacyjnej:
Rozstaw profili podporowych:
Rozstaw otworów pod zawieszenie
w profilach nośnych pod zawiesie:
Rozstaw profili usztywniających:
Rozstaw profili nośnych dla typowej
powierzchni:
Rozstaw profili nośnych w strefach
krawędziowych:
blacha stalowa ocynkowana
S350GD o grubości 1,50 mm
max 4 m
180 mm
co max 1,20 m w pionie
0,30 m
co max 2,40 m w pionie
0,80 m
0,60 m
RysUNEK 6. Zawiesie w profilu podporowym
3
KASETONY ELEWACYJNE
Dobór wkrętów mocujących kaseton elewacyjny
Wkręty należy dobrać tak, aby przenosiły obciążenia działające na elewację budynku. Jeśli obciążenie działające na elewację powoduje
przekroczenie nośności wkrętu, to powinno się dobrać łącznik o odpowiednio większej nośności lub zmniejszyć rozstaw rusztu. Z kolei
przy mniejszym obciążeniu, można zwiększyć rozstaw rusztu do maksymalnie 1 m odstępu pomiędzy profilami nośnymi.
SKŁADOWANIE I TRANSPORT
SKŁADOWANIE KASETONÓW ELEWACYJNYCH
Kasetony elewacyjne pakowane są w paczkach na paletach. Nie dopuszcza się składowania jednej palety na drugiej. Zaleca się przechowywanie w zamkniętych i przewiewnych pomieszczeniach, w normalnej temperaturze, z dala od nawozów, kwasów, ługu, soli
i innych substancji korozyjnych. Nie dopuszcza się składowania kasetonów elewacyjnych bez przykrycia.
W przypadku krótkotrwałego przechowywania pod plandeką przez max. dwa tygodnie należy zapewnić swobodny przepływ powietrza. Jeżeli okres przechowywania jest dłuższy niż dwa tygodnie, kasetony elewacyjne należy umieścić we właściwie wentylowanym
pomieszczeniu.
Niestosowanie się do powyższych zaleceń może spowodować powstanie odbarwień powłoki, tzw. „białej rdzy”, a także utratę gwarancji.
Folia zabezpieczająca musi być usunięta z powierzchni kasetonów nie później niż miesiąc od daty produkcji. W przeciwnym razie folia
może trwale przykleić się do powierzchni kasetonu.
ROZŁADUNEK, PRZEMIESZCZANIE BLACH
Rozładunek powinien odbywać się wózkiem widłowym lub dźwigiem. Podczas przemieszczania paczek z kasetonami należy zwrócić
uwagę, aby nie ciągnąć kasetonów po podłożu.
UWAGI DOTYCZĄCE UŻYTKOWANIA
WPŁYW ŚRODOWISKA
Kasetony elewacyjne ścienne w okładzinach w ciemnych kolorach posiadają wysoką zdolność absorpcji ciepła, co w okresie
występowania wysokiego nasłonecznienia (szczególnie w okresie letnim) może powodować pojawienie się miejscowych odkształceń
powierzchni. W związku z tym należy zapewnić możliwość ruchów termicznych kasetonów elewacyjnych. Efekt ten nie ma wpływu
na właściwości użytkowe, jednakże producent zastrzega sobie, iż kasetony elewacyjne w tychże kolorach klient kupuje na własną
odpowiedzialność i nie ma prawa do roszczeń z tego powodu.
Przyjmuje się, że blachy w kolorach ciemnych nagrzewają się do temperatury 90°. Zatem Balex Metal nie ponosi odpowiedzialności
za ewentualne uszkodzenia spowodowane wysoką temperaturą.
Podział kolorów na grupy określa § 9 pkt. 19 Ogólnych Warunków Sprzedaży Balex Metal, które są dostępne na www.balex.eu.
DROBNE POPRAWKI I KONSERWACJA
Wszystkie uszkodzenia powłok powstałe w trakcie przemieszczania lub montażu należy zamalować farba zaprawową.
4
w w w.b alex.e u
Montaż rusztu stalowego
RYSUNEK 7. Określenie położenia profili
podporowych na szczycie budynku
RYSUNEK 8. Określenie odległości profili
podporowych
RYSUNEK 9. Montaż profilu podporowego - kotwy
dopasowane do rodzaju podłoża
RYSUNEK 10. Montaż lewy profilu
usztywniającego na wspólnej kotwie
z profilem podporowym
RYSUNEK 11. Montaż prawy profilu
usztywniającego
RYSUNEK12. Zawieszenie profilu nośnego na profilu
podporowym
RYSUNEK 13. Wyznaczanie pozycji kolejnych profili
podporowych (30, 60, 90 lub 120 cm)
RYSUNEK 14. Regulacja odległości lica rusztu
stalowego od ściany –niwelowanie nierówności
i przygotowanie do ocieplenia
RYSUNEK 15. Montaż podwójnych profili nośnych
w miejscu łączenia się kasetonów
5
KASETONY ELEWACYJNE
RYSUNEK 16. Skręcanie elementów rusztu
RYSUNEK 17. Połączone elementy rusztu
RYSUNEK 18. Fragment gotowego rusztu
RYSUNEK 20. Kołkowanie warstwy izolacyjnej
do elewacji
RYSUNEK 21. Montaż membrany Aspira Standard 120
– na warstwie izolacyjnej, kierunek od dołu
ku górze
RYSUNEK 23. Zamontowana na profilach nośnych
listwa startowa (po montażu kasetonu)
RYSUNEK 24. Zamontowany narożnik
wewnętrzny– kierunek od dołu ku górze
Montaż izolacji
RYSUNEK 19. Układanie warstwy izolacyjnej
– istotne jest szczelne dopasowanie
Montaż OBRÓBEK
RYSUNEK 22. Montaż blachy osłonowej na
podwójnych profilach nośnych w miejscu
połączeń kasetonów
6
w w w.b alex.e u
Montaż KASETONÓW
RYSUNEK 25. Kaseton przygotowany do montażu
– folia ochronna usunięta z zamków
RYSUNEK 26. Montaż kasetonu – wpasowanie
w zamek listwy startowej lub poprzedzającego
kasetonu.
RYSUNEK 27. Poziomowanie kasetonu
RYSUNEK 28. Pionowanie kasetonów
RYSUNEK 29. Montaż kasetonu do rusztu
– najpierw krawędzie skrajne, następnie
pośrednie
RYSUNEK 30. Zamontowane kasetony – szczeliny
pionowe i poziome
RYSUNEK 31. Zamontowany kaseton – widok
na perforację dolną
RYSUNEK 32. Zamontowany narożnik kasetonowy
RYSUNEK 33. Gotowa elewacja z kasetonów
UWAGA: Przed montażem kasetonu należy usunąć folię zabezpieczającą z krawędzi i zamków kasetonu. Na licu
pozostawia się ją do momentu zakończenia prac na elewacji, jednak nie dłużej niż trzy tygodnie od daty produkcji.
Pozostawienie jej na dłużej może prowadzić do odbarwień powierzchni.
7
