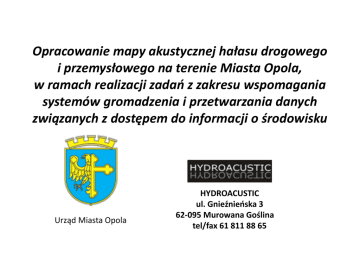

Opracowanie mapy akustycznej hałasu drogowego
i przemysłowego na terenie Miasta Opola,
w ramach realizacji zadań z zakresu wspomagania
systemów gromadzenia i przetwarzania danych
związanych z dostępem do informacji o środowisku
Urząd Miasta Opola
HYDROACUSTIC
ul. Gnieźnieńska 3
62-095 Murowana Goślina
tel/fax 61 811 88 65
Podstawa prawna
Artykuł 118 ustawy z dnia 27 kwietnia 2001 r.
Prawo Ochrony Środowiska (t.j. Dz. U. z 2008 r.
Nr 25, poz. 150 ze zm.).
Artykuł ten nakłada na starostę obowiązki
sporządzania co 5 lat mapy akustycznej dla
aglomeracji o liczbie mieszkańców powyżej 100
tysięcy mieszkańców. Mapowanie sporządza się
na potrzeby oceny stanu akustycznego
środowiska
Zakres opracowania określa
• Umowa pomiędzy Prezydentem Miasta Opola
a Hydroacustic Piotr Hilszer
• Ustawa Prawo ochrony środowiska oraz
rozporządzenie w sprawie szczegółowego
zakresu danych ujętych na mapach
akustycznych, oraz ich układu i sposobu
prezentacji.
Cel map akustycznych
Mapa akustyczna opracowana jest w oparciu
o mapy wchodzące w skład państwowego zasobu
geodezyjnego
i
kartograficznego,
stanowi
podstawowe źródło danych wykorzystywanych dla
celów:
• informowanie społeczeństwa o zagrożeniach
środowiska hałasem,
• opracowania
danych
dla
państwowego
monitoringu środowiska,
• tworzenia i aktualizacji programów ochrony
środowiska przed hałasem.
Część opisowa mapy zawiera:
• charakterystykę obszaru podlegającego ocenie,
• identyfikację i charakterystykę źródeł hałasu,
• uwarunkowania akustyczne wynikające z miejscowego
planu zagospodarowania przestrzennego,
• metody wykorzystane do dokonania oceny,
• zestawienie wyników badań,
• identyfikację terenów zagrożonych hałasem,
• liczbę ludności zagrożonej hałasem,
• analizę trendów zmian stanu akustycznego środowiska,
• wnioski dotyczące działań w zakresie ochrony
środowiska przed hałasem.
Część graficzna mapy zawiera:
• mapę charakteryzującą hałas emitowany
z poszczególnych źródeł,
• mapę stanu akustycznego środowiska,
z zaznaczeniem terenów, na których występuje
przekroczenie,
• mapę terenów zagrożonych hałasem,
• mapę przedstawiającą przewidywane rezultaty
wnioskowanych działań w zakresie ochrony
środowiska przed hałasem.
Wskaźniki mapowania
• Art. 112 ustawy Prawo ochrony środowiska
– LDWN - długookresowy średni poziom dźwięku A
wyrażony w decybelach (dB), wyznaczony w ciągu
wszystkich dób w roku, z uwzględnieniem pory dnia
(rozumianej jako przedział czasu od godz. 6.00
do godz. 18.00), pory wieczoru (rozumianej jako
przedział czasu od godz. 18.00 do godz. 22.00) oraz
pory nocy (rozumianej jako przedział czasu od godz.
22.00 do godz. 6.00),
– LN - długookresowy średni poziom dźwięku A
wyrażony w decybelach (dB), wyznaczony w ciągu
wszystkich pór nocy w roku (rozumianych, jako
przedział czasu od godz. 22.00 do godz. 6.00),
Pora wieczoru i nocy
4
8
 12

LDWN  10 * log  10 0,1*LD  10 0,1*( LW 5)  10 0,1*( LN 10) 
24
24
 24

Wieczór: +5
Noc: + 10
Źródła hałasu drogowego
Drogi:
Krajowe: nr 45, 94, 46
Wojewódzkie: 414, 423, 454,
459, 435
Mapa
akustyczna
dla
hałasu
drogowego opracowana została dla
całego obszaru miasta, tzn. obejmuje
główne ulice, na których średnie
dobowe natężenie ruchu przekracza
1000 pojazdów przy udziale pojazdów
ciężkich poniżej 2 %. Dla takiego
natężenia ruchu i prędkości miejskich
zasięg oddziaływania hałasu mieści się
w granicach jezdni.
Pomiary hałasu drogowego
Dane z pomiarów:
• Poziom hałasu
• Natężenie ruchu
• Struktura ruchu
• Struktura dobowa
ruchu
(dzień/wieczór/noc)
Źródła hałasu przemysłowego
L.p.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Nazwa obiektu
ul. Budowlanych 9
ul. Portowa 2
ul. Harcerska 15
Miejski Zakład Komunikacyjny Sp. z o.o.
ul. Luboszycka 19
Centrozłom Wrocław S.A. Oddział Opole
ul. Działkowa 4
Euro-Bet Sp. z o.o.
ZOTT Polska Sp. z o.o.
OZAS ESAB Sp. z o.o.
Nutricia Zakłady Produkcyjne Sp. z o.o.
OFAMA Sp. z o.o.
ODRA„
Sp. z o.o
KLUDI ARMATUREN Sp. z o.o.
HART Sp. z o.o.
MONIER BRAAS Sp. z o.o.
Dyckerhoff Polska Sp. z o.o.
ANIMEX Foods Sp. z o. o. S. K. A.
Przedsiębiorstwo Modernizacji Urządzeń
Energetycznych REMAK S.A.
Leroy Merlin
Castorama
Obi
Tesco
ul. Kępska 46
ul. Chłodnicza 6
ul. Andrzeja Struga 10
ul. Marka z Jemielnicy 1
ul. Niemodlińska 87
ul. Nowowiejskiego 19
ul. Fryderyka Kremsera 1
ul. Gustawa Morcinka 43
ul. Wschodnia 26
ul. Wschodnia 25
ul. Drobiarska 4
22
Media Markt
23
Real
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Adres – ulica
Cementownia „
ODRA„
S.A
Skład opału IMEX-PIECHOTA Sp. z o.o.
Energetyka Cieplna Opolszczyzny S.A
Macro Cash&Carry
Lidl
Galeria Opolanin
Karolinka
Turawa Park
Parking przy przedszkolu nr 51
parking przy Wojewódzkim Centrum
Medycznym
Tesco
Kompleks parkingów
Tesco
Intermarche
parkingi przy Spółdzielni Mieszkaniowej w
Opolu
parking - Wyspa Bolko
Plac Kopernika
Składy opału
Skład opału
ul. Zielonogórska 3
ul. Wrocławska 152
ul. Wiejska 141A
ul. Budowlanych 5
ul. Ozimska 72
ul. Generała Kazimierza Sosnkowskiego
16
ul. Generała Kazimierza Sosnkowskiego
16
ul. Partyzancka 84
ul. Leopolda Okulickiego 2
Plac Teatralny 13
ul. Wrocławska 154
ul. Dębowa 1
ul. Bytnara "Rudego" 1
Al. Wincentego Witosa 26
ul. Niemodlińska 65
ul. Stefana Grota - Roweckiego 15
ul. Stefana Grota - Roweckiego 15
ul. Jodłowa 31
ul. Generała Kazimierza Sosnkowskiego
6
Wyspa Bolko
Plac Kopernika
ul. Budowlanych 175
ul. Ligudy 1
Pomiary hałasu przemysłowego
Dane z pomiarów:
• Poziom emisji
hałasu
• Kalibracja modelu
obliczeniowego
Uwarunkowania planistyczne
3b
1%
3c
5%
4
3%
3d
11%
3a
14%
2a
58%
2d
2% 2c
0% 2b
6%
Kategoria
terenu
Rodzaj terenu
2a
Tereny zabudowy mieszkaniowej jednorodzinnej
2b
Tereny zabudowy związanej ze stałym lub czasowym
pobytem dzieci i młodzieży
2c
Tereny domów opieki społecznej
2d
Tereny szpitali w miastach
3a
Tereny zabudowy mieszkaniowej wielorodzinnej i
zamieszkania zbiorowego
3b
Tereny zabudowy zagrodowej
3c
Tereny rekreacyjno - wypoczynkowe
3d
Tereny mieszkaniowo - usługowe
4
Tereny w strefie śródmiejskiej
Informacje o stanie akustycznym
środowiska
• Hałas drogowy
LDWN
55-60 dB
60-65 dB
65-70 dB
70-75 dB
powyżej 75 dB
s [km2]
15,649
7,690
4,417
2,664
0,745
LN
50-55 dB
55-60 dB
60-65 dB
65-70 dB
powyżej 70 dB
0 030
powierzchnia w km2
0 025
0 020
LDWN
0 015
LN
0 010
0 005
0 000
50-55 dB
55-60 dB
60-65 dB
65-70 dB
70-75 dB
s [km2]
26,352
15,649
7,690
4,417
3,409
Informacje o stanie akustycznym
środowiska
Hałas
przemysłowy
LDWN
40-45 dB
45-50 dB
50-55 dB
55-60 dB
60-65 dB
65-70 dB
70-75 dB
powyżej 75 dB
s [km2]
4,6056
3,1838
2,3657
1,0337
0,7450
0,1918
0,1885
0,0775
LN
40-45 dB
45-50 dB
50-55 dB
55-60 dB
60-65 dB
65-70 dB
70-75 dB
powyżej 75 dB
s [km2]
1,740
0,869
0,626
0,154
0,227
-
Informacje o stanie akustycznym
środowiska
• Hałas kolejowy
LDWN
55-60 dB
60-65 dB
65-70 dB
70-75 dB
powyżej 75 dB
s [km2]
3,237
2,026
1,376
0,766
0,306
LN
50-55 dB
55-60 dB
60-65 dB
65-70 dB
powyżej 70 dB
s [km2]
2,587
1,713
1,033
0,598
0,141
Liczba osób zagrożonych hałasem
drogowym
Wskaźnik LDWN
Przedziały wartości
w dBA
Liczba osób
narażonych
Odsetek osób
narażonych
w ogólnej liczbie
ludności
55-60
60-65
65-70
70-75
>75
10273
5542
2826
465
1
8,4%
4,5%
2,3%
0,4%
0,0%
Liczba lokali
narażonych
3731
1983
975
143
0
Liczba osób zagrożonych hałasem
drogowym
Wskaźnik LN
Przedziały wartości
w dBA
Liczba osób
narażonych
Odsetek osób
narażonych
w ogólnej liczbie
ludności, %
Liczba lokali
narażonych
50-55
55-60
60-65
65-70
>70
6566
3538
1031
21
0
5,36%
2,89%e
0,84%
0,02%
0%
2360
1227
330
7
0
Liczba osób zagrożonych hałasem
przemysłowym
Wskaźnik LDWN
Przedziały wartości
w dBA
Liczba osób
narażonych
Odsetek osób
narażonych
w ogólnej liczbie
ludności
Liczba lokali
narażonych
50-55
55-60
60-65
65-70
70-75
>75
606
174
52
9
0
0
0,49%
0,14%
0,04%
0,01%
0,0%
0,0%
216
59
18
4
0
0
Liczba osób zagrożonych hałasem
przemysłowym
Wskaźnik LN
Przedziały wartości
w dBA
Liczba osób
narażonych
Odsetek osób
narażonych
w ogólnej liczbie
ludności, %
Liczba lokali
narażonych
40-45
45-50
50-55
55-60
60-65
65-70
>70
313
105
41
4
0
0
0
0,256%
0,086%
0,033%
0,003%
0,000%
0,000%
0,000%
109
38
14
2
0
0
0
Liczba osób zagrożonych hałasem
kolejowym
Wskaźnik LDWN
Przedziały wartości
w dBA
Liczba osób
narażonych
55-60
60-65
65-70
70-75
>75
3524
1840
553
84
0
Odsetek osób
narażonych
w ogólnej liczbie
ludności
3,00%
1,60%
0,50%
0,10%
0%
Liczba lokali
narażonych
1355
707
212
32
0
Liczba osób zagrożonych hałasem
kolejowym
Wskaźnik LN
Przedziały wartości
w dBA
Liczba osób
narażonych
Odsetek osób
narażonych
w ogólnej liczbie
ludności, %
Liczba lokali
narażonych
50-55
55-60
60-65
65-70
>70
3769
923
251
54
0
3,30%
0,80%
0,2
0%
0%
1450
355
92
21
0
IPMA Opola – mapa imisyjna LDWN - hałas drogowy
•
http://hiram.um.opole.pl/sip/
IPMA Opola – mapa imisyjna LDWN - hałas przemysłowy
•
http://hiram.um.opole.pl/sip/
IPMA Opola – mapa imisyjna LDWN - hałas kolejowy
•
http://hiram.um.opole.pl/sip/
