OPIS STUDNI Studnia tworzywowa

21/ZP/2010
Załącznik nr 8 do SIWZ
OPIS STUDNI
Studnia tworzywowa
ø 425 z włazem żeliwnym D400 – H-2,79 m – dno zrzutu ścieków – 1 kpl
Dna/kinety studni (przeloty-doloty) – wg załączonego szkicu.
Wykonawca winien na podstawie typu studni oraz podanej wysokości poszczególnych studni (dno
zrzutu ścieków) określić i dobrać materiał (skompletować studnię).
W skład studni tworzywowej winny być niezbędne poszczególne elementy:
- kineta – wg załączonego schematu
- rura karbowana z uszczelkami
- rura teleskopowa
- właz żeliwny typu ciężkiego ø 400 mm
Ø 200
Ø 200
Ø 200
Ø 200

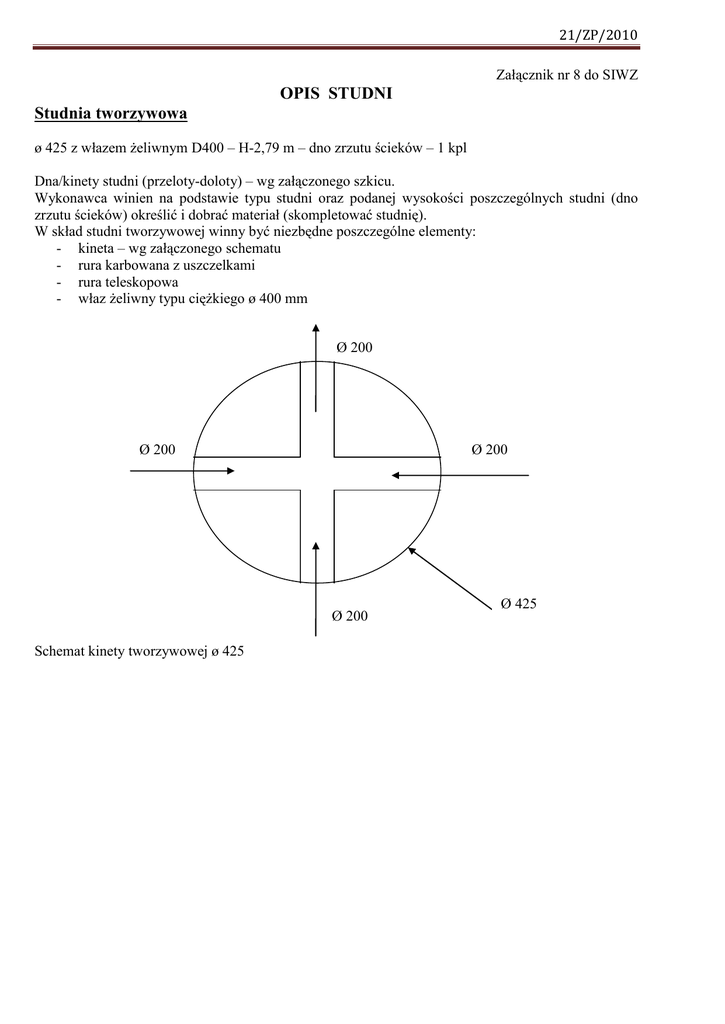

Schemat kinety tworzywowej ø 425
Ø 425
21/ZP/2010
Studnie betonowe
fi 1200 z włazem żeliwnym fi 600 – H-1,80 m – dno zrzutu ścieków – 1 kpl
fi 1200 z włazem żeliwnym fi 600 – H-2,87 m – dno zrzutu ścieków – 1 kpl
fi 1200 z włazem żeliwnym fi 600 – H-2,20 m – dno zrzutu ścieków – 1 kpl
fi 1200 z włazem żeliwnym fi 600 – H-2,00 m – dno zrzutu ścieków – 1 kpl
fi 1200 z włazem żeliwnym fi 600 – H-2,04 m – dno zrzutu ścieków – 1 kpl
Dna/kinety powyższych studni (przeloty-doloty) – wg załączonego schematu
Wykonawca winien na podstawie typu studni oraz podanej wysokości poszczególnych studni (dno
zrzutu ścieków) określić i dobrać materiał (skompletować studnię).
W skład studni betonowej winny być niezbędne poszczególne elementy:
- kineta betonowa zaizolowana od zewnątrz– przeloty, doloty, kąty - wg załączonego schematu z
przejściami szczelnymi w komplecie
- kręgi betonowe zaizolowane od zewnątrz ze stopniami włazowymi (wysokości kręgów należy
dobrać ilościowo do wysokości studni)
- pokrywa betonowa nadstudzienna zaizolowana w całości z otworem na właz
- ewentualnie pierścienie dystansowe betonowe, zaizolowane – grubość zależna od wysokości
dobranych elementów
- właz żeliwny typu ciężkiego
- uszczelki wargowe
Ø 200
Ø160
Ø 160
Ø 200
Schemat kinety betonowej ø 1200
Ø 1200
