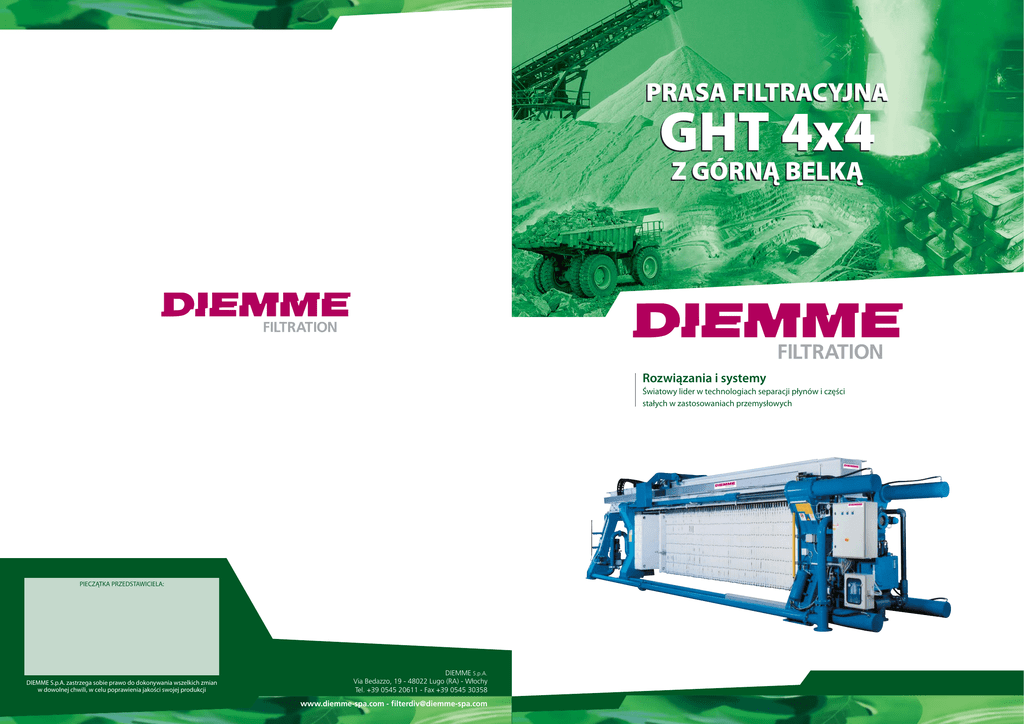

GHT 4x4 GHT 4x4

PRASA FILTRACYJNA
GHT 4x4
Z GÓRNĄ BELKĄ
Rozwiązania i systemy
Światowy lider w technologiach separacji płynów i części
stałych w zastosowaniach przemysłowych
PIECZĄTKA PRZEDSTAWICIELA:
DIEMME S.p.A. zastrzega sobie prawo do dokonywania wszelkich zmian
w dowolnej chwili, w celu poprawienia jakości swojej produkcji
DIEMME S.p.A.
Via Bedazzo, 19 - 48022 Lugo (RA) - Włochy
Tel. +39 0545 20611 - Fax +39 0545 30358
www.diemme-spa.com - [email protected]
GHT 4x4
GHT 4x4 jest pełnotrakcyjną prasą filtracyjną
charakteryzującą się dużą niezawodnością
i dobrymi wynikami
Wyniki
GHT 4x4 jest prasą filtracyjną dużej wydajności. Płyty
filtracyjne, które zwisają z górnej belki, poruszane są
automatycznie za pomocą urządzenia szybkiego
przesuwu wyposażonego w system karuzeli redukujący
czas otwarcia i zamknięcia prasy filtracyjnej do minimum.
Niezawodność
Cztery cylindry hydrauliczne umieszczone w
rogach zespołu płyt zapewniają idealną pracę i
ograniczone napięcia strukturalne, nawet w najbardziej
niesprzyjających warunkach pracy.
Skutecznie chronione części ruchome oraz
zastosowanie najnowocześniejszych systemów
elektronicznych sprawiają, że GHT 4x4 spełnia
najbardziej nawet rygorystyczne wymagania BHP
użytkownika.
Rutynowe prace konserwacyjne są proste, dzięki
łatwemu dostępowi do płyt filtracyjnych, zarówno
w celu inspekcji, jak i wymiany tkanin filtracyjnych.
GHT 4x4 membranowa
Model
Wymiar
płyty
Ciśnienie robocze Ilość zainstalowanych płyt
(bar)
Objętość placka
Powierzchnia
filtracji (m2)
Długość
Pusta waga
Min. Maks.
(mm)
Min. Maks.
(kg)
Min. Maks.
15000 ÷ 30700
(mm)
Min. Maks.
Min. Maks.
(litry)
Min. Maks.
1200
1200 x 1200
15 ÷ 30
38 ÷ 187
1251 ÷ 6500
100 ÷ 400
7000 ÷ 16000
1500
1500 x 1500
15 ÷ 30
81 ÷ 182
5000 ÷ 11000
300 ÷ 700
11500 ÷ 17500 31500 ÷ 46000
2000
2000 x 2000
15 ÷ 30
80 ÷ 180
9000 ÷ 20000
600 ÷ 1200
11700 ÷ 17700 55000 ÷ 75000
W specjalnych zastosowaniach,
kiedy proces produkcji wymaga
etapów przemywania placka
rozpuszczalnikami lub etapów
suszenia sprężonym powietrzem,
zastosowanie płyt membranowych
pozwala na wykonanie tych czynności
przed wyrzuceniem placka.
GHT 4x4
Prasa filtracyjna - wiodąca technologia
Ochrona urządzenia przesuwu płyt
Mechanizm przesuwający płyty, umieszczony wewnątrz
górnej belki, jest skutecznie chroniony przed szlamem,
kurzem i substancjami korozyjnymi poprzez ciągły pas
tkaniny wyłożonej gumą.
Automatyczny system
przemywania tkanin
Zabezpieczenie przed otwarciem
Unikalny system zabezpiecza przed
jednoczesnym przedwczesnym otwarciem
zespołu płyt w trakcie otwierania prasy. Pozwala
on na idealne sekwencyjne wyrzucanie placków.
Karuzelowy przesuw płyt
Skuteczne czyszczenie tkanin za pomocą
automatycznego urządzenia zapewnia
utrzymanie optymalnych warunków filtracji.
Karuzelowe urządzenie przesuwania
płyt zapewnia szybki, sekwencyjny ruch
płyt poprzez automatyczny system
transportujący kontrolowany przez
falownik.
Stała głowica - 4 cylindry
Stała głowica wykonana jest strukturą komórkową
ze stali nierdzewnej, co pozwala na skuteczny opór
przed napięciem. Wspiera ona cztery cylindry
hydrauliczne odpowiedzialne za utrzymanie
zamknięcia zespołu płyt.
Laser
Laserowy system kontrolny zapewnia
właściwe wyrównanie zespołu płyt,
a także zatrzymuje prasę w razie
wystąpienia jakichkolwiek anomalii, aby
uchronić prasę przed uszkodzeniem.
Ruchomy podnośnik
Zapewniony jest ruchomy podnośnik
w celu ograniczenia przestoju w
rzadkich przypadkach wyjmowania
płyt.
Opcjonalny zespół płyt z
otwartym ujściem filtratu
Jest to rozwiązanie alternatywne do
standardowego systemu zamkniętego
ujścia filtratu. Pozwala on na wzrokową
kontrolę jakości filtratu poprzez
płyty z zewnętrznymi gniazdami
odwadniającymi wyposażonymi
w kurki. Filtrat z każdej płyty
odprowadzany jest do rynien
zainstalowanych wzdłuż zespołu płyt z
obu stron.
GHT 4x4
Struktura Zaprojektowana dla Długiej Żywotności
Maksymalne bezpieczeństwo
Korpus prasy został zaprojektowany konserwatywnie,
tak więc granica bezpieczeństwa materiału znacznie
przekracza maksymalne napięcia występujące podczas
normalnego użytkowania.
Górna belka nie ulega odkształcaniu, a maksymalna
strzałka ugięcia równa się 1/1000 jej rozpiętości,
nawet w najcięższych warunkach pracy.
System mocy napędowej tworzonej
przez cztery hydrauliczne cylindry
Górna belka
Zamknięty zespół płyt
von Mises (N/m2)
2.804e003
2.200e003
2.087e003
System mocy oporowych tworzonych
przez zamknięty zespół płyt
1.870e003
1.370e003
1.462e003
1.264e003
8.366e007
6.286e007
1.200e002
2.000e000
8.000e005
URES
(mm)
1.158e003
1.064e003
9.703e004
8.766e004
7.828e004
6.840e004
5.015e004
4.017e004
3.110e004
Pełna Trakcja
2.202e004
W odróżnieniu od tradycyjnych systemów pchających, system „pełnej
trakcji” nie przenosi żadnych obciążeń na górną belkę, z wyjątkiem wagi
płyt z niej zwisających. Napięcia wywierane przez urządzenie zamykające
przenoszone są na belki boczne, co zapobiega napięciom korpusu i
wynikającym z nich deformacjom strukturalnym urządzenia.
2
4
1
3
6
5
1.264e004
3.255e005
Zamykanie
Idealne zamknięcie
1. Ruchoma głowica
2. Otwarty zespół płyt
3. Stała głowica
4. Hydrauliczny cylinder
5. Ruchoma głowica, ciągnięta przez
cztery hydrauliczne cylindry, zamyka
zespół płyt
6. Zamknięty zespół płyt
Napięcie wywierane przez mechanizm
zamykający jest jednostajnie rozkładane
na każdą płytę dzięki czterem
hydraulicznym cylindrom.
Cylindry wyposażone są w
automatyczny system kontroli, który
dopasowuje długość każdego
adekwatnie do wywieranego napięcia, w
celu zapewnienia idealnego zamknięcia
zespołu płyt.
300bar
280
bar
300bar
280
bar
300bar
280
bar
