Zaaprojektowane wyposażenie technologiczne Urządzenia

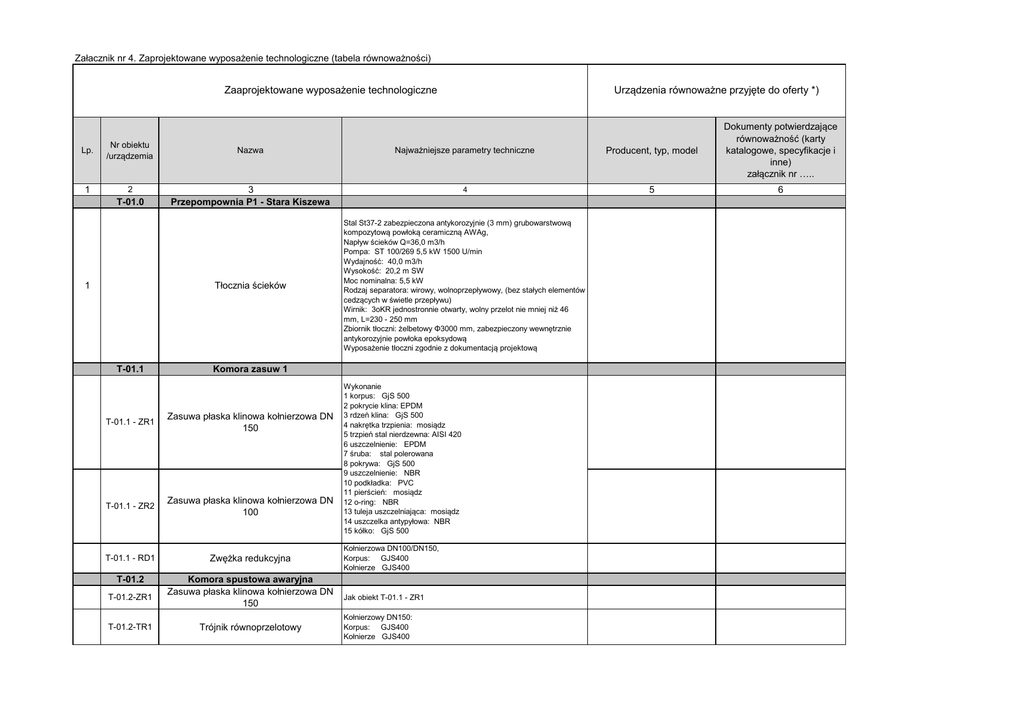

Załacznik nr 4. Zaprojektowane wyposażenie technologiczne (tabela równoważności)
Zaaprojektowane wyposażenie technologiczne
Lp.
1
Nr obiektu
/urządzemia
2
T-01.0
Nazwa
Najważniejsze parametry techniczne
Producent, typ, model
Dokumenty potwierdzające
równoważność (karty
katalogowe, specyfikacje i
inne)
załącznik nr …..
3
Przepompownia P1 - Stara Kiszewa
4
5
6
Tłocznia ścieków
1
T-01.1
Zasuwa płaska klinowa kołnierzowa DN
150
T-01.1 - ZR2
Zasuwa płaska klinowa kołnierzowa DN
100
T-01.1 - RD1
Zwężka redukcyjna
T-01.2
Komora spustowa awaryjna
Zasuwa płaska klinowa kołnierzowa DN
150
T-01.2-TR1
Stal St37-2 zabezpieczona antykorozyjnie (3 mm) grubowarstwową
kompozytową powłoką ceramiczną AWAg,
Napływ ścieków Q=36,0 m3/h
Pompa: ST 100/269 5,5 kW 1500 U/min
Wydajność: 40,0 m3/h
Wysokość: 20,2 m SW
Moc nominalna: 5,5 kW
Rodzaj separatora: wirowy, wolnoprzepływowy, (bez stałych elementów
cedzących w świetle przepływu)
Wirnik: 3oKR jednostronnie otwarty, wolny przelot nie mniej niż 46
mm, L=230 - 250 mm
Zbiornik tłoczni: żelbetowy Φ3000 mm, zabezpieczony wewnętrznie
antykorozyjnie powłoka epoksydową
Wyposażenie tłoczni zgodnie z dokumentacją projektową
Komora zasuw 1
T-01.1 - ZR1
T-01.2-ZR1
Urządzenia równoważne przyjęte do oferty *)
Trójnik równoprzelotowy
Wykonanie
1 korpus: GjS 500
2 pokrycie klina: EPDM
3 rdzeń klina: GjS 500
4 nakrętka trzpienia: mosiądz
5 trzpień stal nierdzewna: AISI 420
6 uszczelnienie: EPDM
7 śruba: stal polerowana
8 pokrywa: GjS 500
9 uszczelnienie: NBR
10 podkładka: PVC
11 pierścień: mosiądz
12 o-ring: NBR
13 tuleja uszczelniająca: mosiądz
14 uszczelka antypyłowa: NBR
15 kółko: GjS 500
Kołnierzowa DN100/DN150,
Korpus: GJS400
Kołnierze GJS400
Jak obiekt T-01.1 - ZR1
Kołnierzowy DN150:
Korpus: GJS400
Kołnierze GJS400
Lp.
Nr obiektu
/urządzemia
Nazwa
T-02.1
Budynek techniczny
T-02.1 - SP1
T-02.1 - D4
T-02.1 - K1
Sitopiaskownik
Zestaw napowietrzajacy w obudowie
dźwiękochłonnej
Kompresor zasuwy pneumatycznej
Najważniejsze parametry techniczne
Podstawowe parametry urządzenia:
• długość L= 5750 mm,
• szerokość B= 2200 mm,
• wysokość H= 2800 mm,
• zrzut skratek Hs= 1800mm,
• zrzut piasku Hp= 2200 mm,
• wlot H1/L1= 2650/1050,
• wylot H2/L2= 1470/670,
• przepustowość Q= 30 l/s,
• szczelina sita 2 mm,
• średnica rury wlotowej Ø=100 mm,
• średnica rury wylotowej Ø=200 mm,
• masa netto G=850 kg,
• moc zainstalowana P=2x0,37 kW=0,74 kW,
• zdolność usuwania piasku η=90% dla cząstek > 0,2 mm,
• pojemność worka na skratki V= 100 dm3.
Dmuchawa ZRU 1 szt.
Q=80 Nm3/h, spręż Δp =4,0 m, moc silnika Ns= 2,2 kW,
Zestaw napowietrzający wyposażone w dmuchawę w obudowie
dźwiękochłonnej.
miejsce pracy: zbiornik ścieków dowożonych
medium: powietrze atmosferyczne
wydajność: 80 m3/h
nadciśnienie: 400 mbar
wzrost temp.: 56 0C
zapotrzebowanie mocy: 1,8 kW
poziom hałasu (z obudową): <70 dBA
obroty dmuchawy: 2090 obr/min
wymiary zewnętrzne agregatu: 760 x 815 x 860 mm
masa agregatu: 158 kg
króciec UNI PN 10 (DN): 65
silnik: typ 90L
moc: 2,2 kW
zasilanie: 50 Hz, 400 V,
obroty nom.: 2850 obr/min
• Pojemność zbiornika: 50 l
• Moc silnika: 2,5 KM
• Ciśnienie maksymalne: 10 bar
• Wydajność: 250 l/min
• Napięcie zasilania: 230 V ~ 50 Hz
• Poziom hałasu dB(A) 75**
• Max. liczba włączeń sprężarki h-1 15
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
T-02.1 - ZP1
T-02.1 - ZR1
T-02.1 - ZR2
Nazwa
Najważniejsze parametry techniczne
Zasuwa z napędem pneumatycznym
Zasuwa z napędem pneumatycznym DN 150, jednostronnego działania
normalnie zamknięta
• Korpus staliwo weglowe 1.0619
• Nóż stal kwasoodporna 1.4301
• Trzpień stal nierdzewna 1.4021
• Uszczelnienie PTFE + Viton
• Dławica sznur PTFE
• Docisk dławicy staliwo weglowe 1.0619
• Śruby, nakrętki A2
• zakres ciśnienia sterującego 5,5...8bar,
• medium sterujące przefiltrowane, naolejone i odwodnione sprężone
powietrze
Zasuwa płaska klinowa kołnierzowa DN
150
Zasuwa płaska klinowa kołnierzowa DN
150
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Kontener na skratki
Zintegrowany z sitopiaskownikiem zestaw workowy o pojemności 100
dm3 każdy
T-02.1 - KT2
Kontener na piasek
Pojemnik na piasek z polietylenu niskociśnieniowego wysokiej gęstości
Pojemność: 240l
Ładowność całkowita: 110 kg
Waga: 13 kg
Wysokość: 107 cm
Szerokość: 57 cm
Długość: 74 cm
Głębokość: 100 cm
Średnica koła: 20 cm
T-03.1
Przepompownia technologiczna PT
T-02.1 - KT1
T-03.1 - P1
Pompa P1
T-03.1 - P2
Pompa P2
• Wykonanie: żeliwne, przeciwwybuchowe, ATEX, aprobata EEx dIIB
T4 dla norm EN 50014 i 50018;
• Wirnik pompy i dyfuzor wlotowy z wysokochromowego żeliwa;
• Medium: ścieki i osady komunalne, Tmax=40°C;
• Instalacja stacjonarna, "mokra": do prowadnic 2";
• Komora pompy przystosowana do zaworu płuczącego: wylot
kołnierzowy DN100;
• Wirnik: dwułopatkowy, półotwarty, o podwyższonej odporności na
zatykanie i wycieranie, wykonany z żeliwa wysokochromowego, z min.
25% chromu, powierzchnia robocza utwardzona do min. 60 HRC;
• Parametry hydrauliczne pompy Q 1-40l/s, H 12-2m mSW
• Silnik elektryczny: P2=3,1kW, 4-biegunowy, IP68, 3~/400V/50Hz,
rozruch bezpośredni,
• Prąd nominalny: 6,8A;
• Wyposażenie: kabel SUBCAB 4G2,5+2x1,5 mm2, L=10 m;
• Uszczelnienia wału - mechaniczne czołowe:
• wewn. węglik wolframu-ceramika, zewn. węglik wolframu-węglik
wolframu;
• Masa: 114kg
• Stopa sprzęgająca DN100 z wylotem kołnierzowym wg EN1092-2
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
T-03.1 - ZR1
T-03.1 - ZR2
Nazwa
Zasuwa płaska klinowa kołnierzowa DN
150
Zasuwa płaska klinowa kołnierzowa DN
150
T-03.1 - ZK1
Zawór zwrotny klapowy kołnierzowy DN
150
T-03.1 - ZK2
Zawór zwrotny klapowy kołnierzowy DN
150
T-03.1 - A1
Sonda hydrostatyczna
T-03.1 - CP1
Czujnik pływakowy
T-03.1 - CP2
Czujnik pływakowy
T-03.1 - CP3
Czujnik pływakowy
T-04.1
Krata ręczna
T-04.1 - KR1
T-04.1 - ZR1
T-04.1 - ZR2
T-04.1 - ZR3
T-04.1 - ZR4
T-04.1 - ZR5
T-04.1 - ZR6
Krata ręczna
Zasuwa płaska klinowa kołnierzowa DN
200
Zasuwa płaska klinowa kołnierzowa DN
100
Zasuwa płaska klinowa kołnierzowa DN
200
Zasuwa płaska klinowa kołnierzowa DN
200
Zasuwa płaska klinowa kołnierzowa DN
200
Zasuwa płaska klinowa kołnierzowa DN
200
Najważniejsze parametry techniczne
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Obudowa: Żeliwo szare GG 25
Element zamykający: Butyl B 100 pokryty elementem
zawulkanizowanym
Uszczelka pokrywy: Butyl B 100
Pokrycie malarskie: Powłoka kompozytowa wzmacniana nano i mikroceramicznymi cząsteczkami
Gniazdo dźwigni: Stal - C45
4-20 mmA, Zakres pomiaru 0-4 mSW z ceramiczną celą pomiarową
Materiał kabla: A07RN - F 3x1
Zdolność łączeniowa: 10 (8) A 250 V AC
Temperatura przechowywania: -20°C÷+80°C
Temperatura pracy: 50°C max
Obudowa: Konstrukcja wodoszczelna
Kąt przełączania: ±45°
Wymiary: 106,5mmx154,5mmx54,5mm
Waga: 250g
Objętość: 430 cm3
Materiał obudowy: Polipropylen (PP)
Parametry kraty ręcznej – wyrób warsztatowy
• szerokość: 500mm
• prześwit: 10mm
• pręty z płaskowników: 20x5mm, szt.34
• materiał: stal stopowa 1.4301
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
Nazwa
T-05.1
Stopień biologiczny,
Komory niedotlenione
Najważniejsze parametry techniczne
T-05.1 - ZR1 Zasuwa płaska klinowa kołnierzowa DN 80 Jak obiekt T-01.1 - ZR1
T-05.1 - ZR2 Zasuwa płaska klinowa kołnierzowa DN 80 Jak obiekt T-01.1 - ZR1
T-05.1 - ZR3 Zasuwa płaska klinowa kołnierzowa DN 80 Jak obiekt T-01.1 - ZR1
T-05.1 - ZR4 Zasuwa płaska klinowa kołnierzowa DN 80 Jak obiekt T-01.1 - ZR1
T-05.1 - ZR5 Zasuwa płaska klinowa kołnierzowa DN 80 Jak obiekt T-01.1 - ZR1
T-05.1 - ZR6 Zasuwa płaska klinowa kołnierzowa DN 80 Jak obiekt T-01.1 - ZR1
T-05.1 - ZR7 Zasuwa płaska klinowa kołnierzowa DN 80 Jak obiekt T-01.1 - ZR1
T-05.1 - ZR8 Zasuwa płaska klinowa kołnierzowa DN 80 Jak obiekt T-01.1 - ZR1
T-05.1 - ZR9 Zasuwa płaska klinowa kołnierzowa DN 80 Jak obiekt T-01.1 - ZR1
T-05.1 - ZKO1
T-05.1 - ZKO2
Zastawka kanałowa
Zastawka kanałowa
T-05.1 - M1
Zestaw mieszający
T-05.1 - M2
Zestaw mieszający
Opuszczana 300mm
Opuszczana 300mm
W wykonaniu przeciwwybuchowym EEx d IIB T4 dla warunków EN
50014 i EN 50018;
• Wykonanie: - stal nierdzewna klasy 1.4301;
• Medium: ścieki komunalne, Tmax = 40°C;
• Instalacja: do montażu na prowadnicy, Lx50x50mm;
• Wirnik trójłopatkowy, D=368mm, ze stali ASTM 316L;
• Silnik elektryczny: P2=1,5kW, n=710obr./min, IP68, 3~/400V/50Hz,
rozruch bezpośredni,
• Prąd nominalny: 4,2A; Prąd rozruchu: 14A;
• Wyposażenie: kabel10 m SUBCAB 4G2,5+2x1,5mm2 z oplotem do
jego zawieszenia;
• FLS - czujnik przecieku do komory stojana;
• Uszczelnienia wału - mechaniczne czołowe:
wewn. węglik wolframu-ceramika; zewn. węglik wolframu-węglik
wolframu;
• Masa: 55kg
• Przekaźnik MiniCAS II - 24V AC/DC do monitorowania czujników
silnika do montowania w sterownicach
• prowadnica 50/6 KO wyposażona w dolne i górne zamocowanie oraz
głowice obrotową.
• Materiał : stal nierdzewna klasy 1.4301.
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
Nazwa
T-05.1 - M3
Zestaw mieszający
T-05.1 - M4
Zestaw mieszający
T-05.1 - DF1
Zestaw napowietrzający
T-05.1 - DF2
Zestaw napowietrzający
T-06.1
Stopień biologiczny,
Komora napowietrzania
T-06.1 - Z1
Zasuwa regulacyjna
Najważniejsze parametry techniczne
• Wykonanie: GP - stal nierdzewna 1.4301.
• Medium: ścieki komunalne, Tmax = 40°C.
• Instalacja: do montażu na prowadnicy, Lx50x50mm.
• Wirnik trójłopatkowy, D=368mm, ze stali ASTM 316L.
• Silnik elektryczny: P2=2,5kW, n=705obr./min, IP68, 3~/400V/50Hz,
rozruch bezpośredni.
• Prąd nominalny: 7A; Prad rozruchu: 22A.
• Wyposażenie: kabel10 m SUBCAB 4G2,5+2x1,5mm2 z oplotem do
jego zawieszenia.
• FLS - czujnik przecieku do komory stojana.
• Uszczelnienia wału - mechaniczne czołowe:
• wewn. węglik wolframu-ceramika; zewn. węglik wolframu-węglik
wolframu.
• Masa: 63kg.
• Przekaźnik MiniCAS II - 24V AC/DC do monitorowania czujników
silnika do montowania w sterownicach
• prowadnica 50/6 KO wyposażona w dolne i górne zamocowanie oraz
głowice obrotową.
• Materiał: stal nierdzewna klasy 1.4301.
Typ:
membranowy, płytowy, owalny
Wymiary: 660 x 180 mm ( dł x szer )
Efektywna powierzchnia napowietrzająca: 0,1 m2
Membrana: EPDM
Zakres przepływu powietrza: 5–9 m3/h (/dyfuzor)
Standardowa wydajność transferu tlenu:
SOTE dla głębokości ułożenia 3,5 m 21 – 17% dla nominalnego
przepływu powietrza
Ilość dyfuzorów w strefie: 15/na każda komorę KD
Ilość wprowadzanego powietrza: 5x4,0 =ok. 60 m3/h
SOTE dla h= 3,6m i Q = 4,1 m3/h: 21 %
Częstotliwość dyfuzorowa DD (S KD / Sdyf.): 6%
Zasuwa regulacyjna z napędem elektrycznym DN 150
• Korpus staliwo weglowe 1.0619
• Nóż stal kwasoodporna 1.4301
• Trzpień stal nierdzewna 1.4021
• Uszczelnienie PTFE + Viton
• Dławica sznur PTFE
• Docisk dławicy staliwo weglowe 1.0619
• Śruby, nakrętki A2
• Zasilanie 400 V, 50 Hz
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
T-06.1 - A1
T-06.1 - DF1
T-06.1 - P1
Nazwa
Tlenowa sonda optyczna
Zestaw napowietrzający
Pompa recyrkulacji wewnętrznej
Najważniejsze parametry techniczne
Sondy tlenowe do ciągłego pomiaru stężenia tlenu
rozpuszczonego z wykorzystaniem metody luminescencyjnej z
automatyczną kompensacją temperatury, przyłączone do
dwukanałowego przetwornika pomiarowego o stopniu ochrony IP66, z
podświetlanym wyświetlaczem graficznym, wyposażonym w wejścia
cyfrowe i wyjścia 0/4-20 mA, wejście zewn.: karta SD. 4 przekaźniki
konfigurowane przez użytkownika. Zasilanie przetwornika: 230 VAC.
Masa przetwornika: 1,7 kg.
• Metoda pomiaru: optyczna bez wymiany elektrolitu oraz membrany.
• Zakres pomiarowy tlenu: 0-20 mg/L
• Dokładność pomiarowa: 0-5 mg/L: 0,1 5-20_mg/L: 0,2
• Zakres pomiarowy temperatury: 0-50oC
• Moduł wyświetlacza z ekranem dotykowym
• Rozdzielczość wyświetlacza 320 x 240 Piksel, 256 kolorów.
Typ:
membranowy, płytowy, owalny
Wymiary: 660 x 180 mm ( dł x szer )
Efektywna powierzchnia napowietrzająca: 0,1 m2
Membrana: EPDM
Zakres przepływu powietrza: 5–9 m3/h (/dyfuzor)
Standardowa wydajność transferu tlenu:
SOTE dla głębokości ułożenia 3,5 m 21 – 17% dla nominalnego
przepływu powietrza
Ilość dyfuzorów dla KN: 128 dyfuzory
Przepływ powietrza na dyfuzor: 640 / 128 = 5 m3/h
SOTE dla h= 6m i Q = 5,68 m3/h: 20 %
Częstotliwość dyfuzorowa DD (S KN / Sdyf.) 116 / ( 128 * 0,1) = ok.
11%
Ilość wprowadzanego tlenu ok. 35 kg O2/h > od SOR
• Wykonanie: Żeliwne, standardowe;
• Medium: woda, ścieki i osady komunalne, Tmax=40°C;
• Instalacja stacjonarna, "mokra": do prowadnic 2";
• Komora pompy przystosowana do zaworu płuczącego: wylot
kołnierzowy DN80;
• Wirnik: dwułopatkowy, otwarty, adaptacyjny z możliwością osiowego
przemieszczania sie, o podwyższonej odporności na zatykanie;.
• Parametry hydrauliczne pompy Q 1-30l/s, H 6,5-2m mSW
• Silnik elektryczny: P2=1,3kW, 4-biegunowy, IP68, 3~/400V/50Hz,
rozruch bezpośredni;
• Prąd nominalny: 3,7A;
• Wyposażenie: kabel SUBCAB 4G1,5+2x1,5 mm2, L=10m;
• Uszczelnienia wału - mechaniczne czołowe: wewn. grafit-ceramika,
zewn. weglik wolframu-weglik wolframu;
• Masa: 79kg
• Stopa sprzęgająca DN 80 wylotem kołnierzowym wg EN1092-2.
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
T-06.1 - OD1
T-06.1 - ZR1
T-06.1 - ZR2
T-06.1 - ZR3
T-06.1 - ZR4
T-06.1 - ZR5
T-06.1 - ZR6
T-06.1 - RD1
T-06.1 - ZK1
T-07.1
T-07.1 - Z1
T-07.1 - A1
Najważniejsze parametry techniczne
Nazwa
Koryto przelewowe
Zasuwa płaska klinowa kołnierzowa DN
200
Zasuwa płaska klinowa kołnierzowa DN
200 - obejście awaryjne
Zasuwa płaska klinowa kołnierzowa DN
200 - obejście awaryjne
Zasuwa płaska klinowa kołnierzowa DN
200 - obejście awaryjne
Zasuwa płaska klinowa
kołnierzowa DN 80
Zasuwa płaska klinowa
kołnierzowa DN 100
Redukcja DN150/100
Zawór zwrotny klapowy
kołnierzowy DN 80
Stopień biologiczny,
Komora napowietrzania
Zasuwa regulacyjna
Tlenowa sonda optyczna
Stal nierdzewna 304
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Redukcja
Jak obiekt T-01.1 - ZR1
Zasuwa regulacyjna z napędem elektrycznym DN 150
• Korpus staliwo weglowe 1.0619
• Nóż stal kwasoodporna 1.4301
• Trzpień stal nierdzewna 1.4021
• Uszczelnienie PTFE + Viton
• Dławica sznur PTFE
• Docisk dławicy staliwo weglowe 1.0619
• Śruby, nakrętki A2
• Zasilanie 400 V, 50 Hz
Sondy tlenowe do ciągłego pomiaru stężenia tlenu
rozpuszczonego z wykorzystaniem metody luminescencyjnej z
automatyczną kompensacją temperatury, przyłączone do
dwukanałowego przetwornika pomiarowego o stopniu ochrony IP66, z
podświetlanym wyświetlaczem graficznym, wyposażonym w wejścia
cyfrowe i wyjścia 0/4-20 mA, wejście zewn.: karta SD. 4 przekaźniki
konfigurowane przez użytkownika. Zasilanie przetwornika: 230 VAC.
Masa przetwornika: 1,7 kg.
• Metoda pomiaru: optyczna bez wymiany elektrolitu oraz membrany.
• Zakres pomiarowy tlenu: 0-20 mg/L
• Dokładność pomiarowa: 0-5 mg/L: 0,1 5-20_mg/L: 0,2
• Zakres pomiarowy temperatury: 0-50oC
• Moduł wyświetlacza z ekranem dotykowym
• Rozdzielczość wyświetlacza 320 x 240 Piksel, 256 kolorów.
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
T-07.1 - DF1
Zestaw napowietrzający
T-07.1 - P1
Pompa recyrkulacji wewnętrznej
T-07.1 - OD1
Koryto przelewowe
Zasuwa płaska klinowa kołnierzowa DN
200
Zasuwa płaska klinowa kołnierzowa DN
200 - obejście awaryjne
Zasuwa płaska klinowa
kołnierzowa DN 80
Zasuwa płaska klinowa
kołnierzowa DN 100
Redukcja DN150/100
Zawór zwrotny klapowy
kołnierzowy DN 80
T-07.1 - ZR1
T-07.1 - ZR2
T-07.1 - ZR3
T-07.1 - ZR4
T-07.1 - RD1
T-07.1 - ZK1
Najważniejsze parametry techniczne
Nazwa
Typ:
membranowy, płytowy, owalny
Wymiary: 660 x 180 mm ( dł x szer )
Efektywna powierzchnia napowietrzająca: 0,1 m2
Membrana: EPDM
Zakres przepływu powietrza: 5–9 m3/h (/dyfuzor)
Standardowa wydajność transferu tlenu:
SOTE dla głębokości ułożenia 3,5 m 21 – 17% dla nominalnego
przepływu powietrza
Ilość dyfuzorów dla KN: 128 dyfuzory
Przepływ powietrza na dyfuzor: 640 / 128 = 5 m3/h
SOTE dla h= 6m i Q = 5,68 m3/h: 20 %
Częstotliwość dyfuzorowa DD (S KN / Sdyf.) 116 / ( 128 * 0,1) = ok.
11%
Ilość wprowadzanego tlenu ok. 35 kg O2/h > od SOR
• Wykonanie: Żeliwne, standardowe;
• Medium: woda, ścieki i osady komunalne, Tmax=40°C;
• Instalacja stacjonarna, "mokra": do prowadnic 2";
• Komora pompy przystosowana do zaworu płuczącego: wylot
kołnierzowy DN80;
• Wirnik: dwułopatkowy, otwarty, adaptacyjny z możliwością osiowego
przemieszczania sie, o podwyższonej odporności na zatykanie;.
• Parametry hydrauliczne pompy Q 1-30l/s, H 6,5-2m mSW
• Silnik elektryczny: P2=1,3kW, 4-biegunowy, IP68, 3~/400V/50Hz,
rozruch bezpośredni;
• Prąd nominalny: 3,7A;
• Wyposażenie: kabel SUBCAB 4G1,5+2x1,5 mm2, L=10m;
• Uszczelnienia wału - mechaniczne czołowe: wewn. grafit-ceramika,
zewn. weglik wolframu-weglik wolframu;
• Masa: 79kg
• Stopa sprzęgająca DN 80 wylotem kołnierzowym wg EN1092-2.
Stal nierdzewna 304
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Redukcja
Jak obiekt T-01.1 - ZR1
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
T-08.1
T-08.1 - OD1
T-08.2 - OD2
T-08.1 - KC1
T-08.2 - KC2
Nazwa
Osadniki wtórne,
komora zbiorcza osadu,
komora rozdziału osadu
Koryto przelewowe
Koryto przelewowe
Kolumna centralna
Kolumna centralna
T-08.1 - P1
Pompa recyrkulacji zewnętrznej
T-08.2 - P2
Pompa recyrkulacji zewnętrznej
T-08.4 - PR1
Zasuwa płaska klinowa
kołnierzowa DN 80
Zasuwa płaska klinowa
kołnierzowa DN 80
Zawór zwrotny klapowy
kołnierzowy DN 80
Zawór zwrotny klapowy
kołnierzowy DN 80
Zasuwa płaska klinowa
kołnierzowa DN 80
Przepływomierz
T-08.4 - Z1
Zasuwa regulacyjny
T-08.4 - Z2
Zasuwa regulacyjny
T-08.3 - ZR1
T-08.3 - ZR2
T-08.3 - ZK1
T-08.3 - ZK2
T-08.4 - ZR3
Najważniejsze parametry techniczne
Stal nierdzewna 304
Stal nierdzewna 304
Kolumna centralna DN600 stal nierdzewna 304
Kolumna centralna DN600 stal nierdzewna 304
• Wykonanie: Żeliwne, standardowe;
• Medium: woda, ścieki i osady komunalne, Tmax=40°C;
• Instalacja stacjonarna, "mokra": do prowadnic 2";
• Komora pompy przystosowana do zaworu płuczącego: wylot
kołnierzowy DN80;
• Wirnik: dwułopatkowy, otwarty, adaptacyjny z możliwością osiowego
przemieszczania sie, o podwyższonej odporności na zatykanie;.
• Parametry hydrauliczne pompy Q 1-30l/s, H 6,5-2m mSW
• Silnik elektryczny: P2=1,3kW, 4-biegunowy, IP68, 3~/400V/50Hz,
rozruch bezpośredni;
• Prąd nominalny: 3,7A;
• Wyposażenie: kabel SUBCAB 4G1,5+2x1,5 mm2, L=10m;
• Uszczelnienia wału - mechaniczne czołowe: wewn. grafit-ceramika,
zewn. weglik wolframu-weglik wolframu;
• Masa: 79kg
• Stopa sprzęgająca DN 80 wylotem kołnierzowym wg EN1092-2.
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Elektromagnetyczny DN80 w wersji rozłącznej
Zasuwa regulacyjna z napędem elektrycznym DN80
• Korpus staliwo węglowe 1.0619
• Nóż stal kwasoodporna 1.4301
• Trzpień stal nierdzewna 1.4021
• Uszczelnienie PTFE + Viton
• Dławica sznur PTFE
• Docisk dławicy staliwo weglowe 1.0619
• Śruby, nakrętki A2
• Zasilanie 400 V, 50 Hz
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
T-09.1
T-09.1 - PP1
T-09.2 - ZR1
T-09.2 - ZR2
T-09.2 - ZR3
Nazwa
Pomiar przepływu ścieku
oczyszczonego, komora rozdziału, filtr
piaskowy
Ultradźwiękowy pomiar przepływu na
przelewie trójkątnym
Zasuwa płaska klinowa
kołnierzowa DN 250
Zasuwa płaska klinowa
kołnierzowa DN 250
Zasuwa płaska klinowa
kołnierzowa DN 250
Najważniejsze parametry techniczne
Ultradźwiekowy pomiar przepływu na elemencie piętrzącym w wersji
rozdzielnej
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Filtr piaskowy
Wymiana złoża filtracyjnego wraz z układem drenażowym i izolacją
T-09.4
Filtr piaskowy
Wymiana złoża filtracyjnego wraz z układem drenażowym i izolacją
T-10.1
Stacja dmuchaw
T-09.3
T-10.1 - D1
T-10.1 - D2
Dmuchawa napowietrzająca
Dmuchawa napowietrzająca
Parametry dmuchaw
- miejsce pracy: Komory nitryfikacji i denitryfikacji
- medium: Powietrze atmosferyczne
- zakres pracy z falownikiem: 20 / 50 Hz
- nadciśnienie: 400 mbar
- wzrost temp.: 50 / 42 0C
- zapotrzebowanie mocy: 3,9 / 10,3 ±5% kW
- poziom hałasu (z obudową): <70 / 71 dBA
- obroty dmuchawy: 1772 / 4429 ±5% obr/min
- wymiary zewnętrzne agregatu: 1155 x 1207 x 1150 mm
- masa agregatu: 472 kg
- króciec UNI PN 10 (DN): 100
silnik:
- moc: 15,0 kW, 50 Hz, 400 V,
- obroty nom.: 2925 obr/min
uwagi: wyposażony w czujnik PTC, przystosowany do współpracy z
falownikiem.
Parametry dmuchawy:
- miejsce pracy: komora stabilizacji tlenowej
- medium: powietrze atmosferyczne
T-10.1 - D3
Dmuchawa napowietrzająca
- nadciśnienie: 400 mbar
- wzrost temp.: 46 0C
- zapotrzebowanie mocy: 3,2 ±5% kW
- obroty dmuchawy: 3638 ±5% obr/min
- wymiary zewnętrzne agregatu: 760 x 815 x 860 mm
- masa agregatu: 171 kg
- króciec UNI PN 10 (DN): 65
silnik:
- moc: 4,0 kW, 50 Hz, 400 V,
- obroty nom.: 2910 obr/min
T-10.1 - ZR1
Zasuwa płaska klinowa
kołnierzowa DN200
Jak obiekt T-01.1 - ZR1
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
T-10.1 - ZR2
T-10.1 - ZR3
T-10.1 - ZR4
T-10.1 - ZR5
T-11.1
T-11.1 - PO
Najważniejsze parametry techniczne
Nazwa
Zasuwa płaska klinowa
kołnierzowa DN200
Zasuwa płaska klinowa
kołnierzowa DN100
Zasuwa płaska klinowa
kołnierzowa DN100
Zasuwa płaska klinowa
kołnierzowa DN100
Stacja odwadniania osadu
Prasa taśmowa do osadu
T-11.1 - PS1
Przenośnik ślimakowy osadu
T-11.1 - PS2
T-11.1 - PP
T-11.1 - RS
T-11.1 - CO1
T-11.1 - PW
T-11.1 - CAP
Pompka ślimakowa osadu
Pompka polielektrolitu
Rozdzielnia sterownicza prasy
Kompresor
Pompa wirowa płucząca
Zestaw przygotowania polielektrolitu
T-11.1 - MHIG
Zestaw do higienizacji wapnem
T-11.1 - PS3
T-11.1 - RS2
T-11.1 - ZO1
T-11.1 - ZO2
T-11.1 - ZO3
Przenośnik ślimakowy wapna
Rozdzielnia zestawu higienizacji osadu
Zawór odcinajacy DN25
Zawór odcinajacy DN32
Zawór odcinajacy DN32
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Podstawowe parametry prasy:
• wymagana wydajność
2 – 6 m3/d,
• zawartość suchej masy w osadzie podawanym ok. 6%,
• zawartość s.m. w osadzie odwodnionym min 18%,
• przepustowość max,
110-240 kg s.m./h
• szerokość taśmy
800 mm,
• moc napędu prasy
0,45 kW,
• moc pompy płuczącej 2,2 kW,
• masa netto
1440 kg,
• masa użytkowa
2100 kg,
• Ilość wody płuczącej
4,0 m3/h,
• Króciec wlotu osadu
DN 80,
• Króciec wlotu wody płuczącej 1½”GF,
• Króciec wylotu filtratu
DN 150.
Wymiary
• długość 3316 mm,
• szerokość 1520 mm,
• wysokość 1950 mm.
Parametry przenośnika:
• wielkość ślimaka: Ø160 mm,
• szerokość koryta: 185 mm,
• wysokość koryta: 205 mm,
• silnik:
2,2 kW,
• przekładnia ślimakowa: 1:40,
• obroty silnika
35 obr./min
• maksymalny kąt pochylenia przenośnika podczas pracy 30°,
• wydajność:
ok. 1,1 m3/h.
W dostawie z prasą
W dostawie z prasą
W dostawie z prasą
W dostawie z prasą
W dostawie z prasą
W dostawie z prasą
• wymiary (bez dozownika wapna): 1000x1000x1600 mm
• pojemność komory zasypowej: 0,3 m3
• wydajność dozownika wapna: 12 - 70 kg/h
• moc zainstalowana, zasilanie: 0,5 kW, 400 V
W dostawie z prasą
W dostawie z prasą
Kulowy DN25
Kulowy DN32
Kulowy DN32
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
Nazwa
T-12.1
Stacja dozowania reagentów PIX i PAX
T-12.1 - TK1
T-12.1 - TK2
Zbiornik reagentu PIX
Zbiornik reagentu PAX
T-12.1 - PD1
Pompka dozująca
T-12.1 - PD2
Pompka dozująca
T-12.1 - PD3
Pompka dozująca
T-12.1 - PD4
Pompka dozująca
T-13.1
T-13.1 - A1
Paletopojemnik 1,0 m3
Paletopojemnik 1,0 m3
Pompka dawkująca reagent dla instalacji PIX wydajność 0.1 - 5
dm3/h
• przewody technologiczne Polyurethanowe 8 x 1 mm
• rury osłonowe dn50 PE dla przewodów technolog.
Pompka dawkująca reagent dla instalacji PIX wydajność 0.1 - 5
dm3/h
• przewody technologiczne Polyurethanowe 8 x 1 mm
• rury osłonowe dn50 PE dla przewodów technolog.
Pompka dawkująca reagent dla instalacji PAX - wydajność 0.1 - 7
dm3/h
• przewody technologiczne Polyurethanowe 8 x 1 mm
• rury osłonowe dn50 PE dla przewodów technolog.
Pompka dawkująca reagent dla instalacji PAX - wydajność 0.1 - 7
dm3/h
• przewody technologiczne Polyurethanowe 8 x 1 mm
• rury osłonowe dn50 PE dla przewodów technolog.
Stacja zlewcza ścieków dowożonych,
zbiornik retencyjno - uśredniający,
krata ręczna,
piaskownik poziomy,
studzienka spustowa
4-20 mmA, Zakres: 0-4 mSW
Sonda hydrostatyczna:
T-13.1 - CP1
Czujnik pływakowy
T-13.1 - CP2
Czujnik pływakowy
T-13.1 - D4
Najważniejsze parametry techniczne
Zestaw napowietrzający
Materiał kabla: A07RN - F 3x1
Zdolność łączeniowa: 10 (8) A 250 V AC
Temperatura przechowywania: -20°C÷+80°C
Temperatura pracy: 50°C max
Obudowa: Konstrukcja wodoszczelna
Kąt przełączania: ±45°
Wymiary: 106,5mmx154,5mmx54,5mm
Waga: 250g
Objętość: 430 cm3
Materiał obudowy: Polipropylen (PP)
Parametry dyfuzorów:
Ruszty napowietrzające wyposażone w dyfuzory membranowe płytowe
o następujących parametrach
Typ:
membranowy, płytowy, owalny
wymiary:
660 x 180 mm ( dł x szer )
efektywna powierzchnia napowietrzająca: 0,1 m2
membrana: EPDM
nominalny zakres przepływu powietrza 5–9 m3/h /dyfuzor
standardowa wydajność transferu tlenu
SOTE dla głębokości ułożenia 3,5 m 21 – 17% dla nominalnego
przepływu powietrza
Ilość dyfuzorów w strefie: 24
Ilość wprowadzanego powietrza: 24 x 5,68 = 682 m3/h
SOTE dla h= 3,6m i Q = 4,1 m3/h 21 %
częstotliwość dyfuzorowa DD (S KN / Sdyf.) 6,2%
obliczona ilość wprowadzanego tlenu ok. 80 kg O2/h
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
Nazwa
Najważniejsze parametry techniczne
T-13.1 - SZ
Stacja zlewcza ścieków dowożonych z
sitem
Parametry kontenera:
· wymiary [dł /szer/wys]: 3,5x2,3x2,3, izolowany termicznie,
· ogrzewany (z automatycznie regulowaną temperaturą
pomieszczenia),
· instalacja oświetleniowa zewnętrzna i wewnętrzna,
· wentylacja wyciągowa wymuszona,
· zabezpieczony przed dostępem niepowołanych osób.
Parametry stacji zlewczej
Wydajność: ~ 1000 - 1500 l/min (60 m3/h - 90 m3/h)
Zasilanie: 400/230 V, 50 Hz
Doprowadzenie zasilania: YKY 5x mm 2
Pobór mocy chwilowy: ~ 8 kW; stały < 100 W
Pobór wody dla układu płuczącego: ~ 20 l / cykl
Sprężone powietrze: Pu=0,4 - 0,6 MPa
Masa stacji: ~ 2500 kg
Mierzone opcjonalne parametry:
- maksymalny przepływ ≤ 4000 [ l / min ]
- rzeczyw. przepływ zależny od oporu przepł. ~1000-1500 [l/min]
- pH: 2-14 [pH], - temperatura: 0-50 [°C] - przewodność: 0-20 [mS]
Średnice przewodów:
- doprowadzający wodę, odprowadzający wodę i popłuczyny 1”
- przewód przepływowy ścieków DN125 mm
Średnica przyłącza (szybkozłącze typu strażackiego) DN 100
Wykonanie: stal kwasoodporna
Praca: Automatyczna
Dla stacji z sitem i prasa do skratek
Sito o oczkach Φ20 mm
Moc silnika napędu ślimaka sita: 1,5 kW
Pojemność kosza zasypowego prasy: 0,02 m3
Pojemność komory prasującej: 0,024 m3
Agregat hydrauliczny
Moc silnika agregatu hydraulicznego: 2,2 kW
Gabaryty agregatu: 805x225x300 mm
Ciśnienie pracy: 20 MPa
T-13.1 - RS
Rozdzielnica sterująca stacją zlewczą
w dostawie wraz ze stacją zlewczą
T-13.1 - ZP1
Zasuwa pneumatyczna - spust
T-13.1 - ZP2
Zasuwa pneumatyczna - spust
T-13.1 - ZO1
Zawór odcinający
Zasuwa z napędem pneumatycznym DN 150, Z/O
• Korpus staliwo weglowe 1.0619
• Nóż stal kwasoodporna 1.4301
• Trzpień stal nierdzewna 1.4021
• Uszczelnienie PTFE + Viton
• Dławica sznur PTFE
• Docisk dławicy staliwo weglowe 1.0619
• Śruby, nakrętki A2
• zakres ciśnienia sterującego 5,5...8bar,
• medium sterujące przefiltrowane, naolejone i odwodnione sprężone
powietrze
Kulowy DN32
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
Nazwa
T-14.1
Komora stabilizacji tlenowej osadu
T-14.1 - P1
Pompa osadu
T-14.1 - P2
Pompa osadu
T-14.1 - P3
Pompa wód nadosadowych
T-14.1 - DF1
T-14.1 - ZR1
T-14.1 - ZR2
T-14.1 - ZR3
Zestaw napowietrzający
Zasuwa płaska klinowa
kołnierzowa DN 80
Zasuwa płaska klinowa
kołnierzowa DN 80
Zasuwa płaska klinowa
kołnierzowa DN 50
Najważniejsze parametry techniczne
• Wykonanie: Żeliwne, standardowe;
• Medium: woda, ścieki i osady komunalne, Tmax=40°C;
• Instalacja stacjonarna, "mokra": do prowadnic 2";
• Komora pompy przystosowana do zaworu płuczącego: wylot
kołnierzowy DN80;
• Wirnik: dwułopatkowy, otwarty, adaptacyjny z możliwością osiowego
przemieszczania sie, o podwyższonej odporności na zatykanie;.
• Parametry hydrauliczne pompy Q 1-30l/s, H 6,5-2m mSW
• Silnik elektryczny: P2=1,3kW, 4-biegunowy, IP68, 3~/400V/50Hz,
rozruch bezpośredni;
• Prąd nominalny: 3,7A;
• Wyposażenie: kabel SUBCAB 4G1,5+2x1,5 mm2, L=10m;
• Uszczelnienia wału - mechaniczne czołowe: wewn. grafit-ceramika,
zewn. weglik wolframu-weglik wolframu;
• Masa: 79kg
• Stopa sprzęgająca DN 80 wylotem kołnierzowym wg EN1092-2.
1,36 kW, 3f, 50 Hz, IP68, prąd nominalny: 2,4 A, wirnik o
wolnym przelocie 30mm, masa: 14,6 kg, Q=8m3/h przy H=10m
Parametry dyfuzorów:
Ruszty napowietrzające wyposażone w dyfuzory membranowe płytowe
o następujących parametrach
Typ
membranowy, płytowy, owalny
wymiary
660 x 180 mm ( dł x szer )
efektywna powierzchnia napowietrzająca 0,1 m2
membrana
EPDM
nominalny zakres przepływu powietrza 5–9 m3/h /dyfuzor
standardowa wydajność transferu tlenu
SOTE dla głębokości ułożenia 3,5 m 21 – 17% dla nominalnego
przepływu powietrza
KST
Ilość dyfuzorów w strefie 42
Ilość wprowadzanego powietrza 42 x 5,68 = 682 m3/h
SOTE dla h= 3,6m i Q = 4,1 m3/h 21 %
częstotliwość dyfuzorowa DD (S KN / Sdyf.) 6,2%
obliczona ilość wprowadzanego tlenu ok. 80 kg O2/h
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Producent, typ, model
Karta katalogowa
załącznik nr …..
Lp.
Nr obiektu
/urządzemia
Nazwa
Najważniejsze parametry techniczne
T-14.1 - ZK1
Zawór zwrotny klapowy
kołnierzowy DN 80
T-14.1 - ZK2
Zawór zwrotny klapowy
kołnierzowy DN 80
Obudowa: Żeliwo szare GG 25
Element zamykający: Butyl B 100 pokryty elementem
zawulkanizowanym
Uszczelka pokrywy: Butyl B 100
Pokrycie malarskie: Powłoka kompozytowa wzmacniana nano i mikroceramicznymi cząsteczkami
Gniazdo dźwigni: Stal - C45
T-14.1 - ZK3
Zawór zwrotny klapowy
kołnierzowy DN 50
T-14.1 - A1
Sonda hydrostatyczna
T-14.1 - CP1
Czujnik pływakowy
T-14.1 - CP2
Czujnik pływakowy
T-14.1 - ZR4
T-14.1 - ZR5
Zasuwa płaska klinowa
kołnierzowa DN 80
Zasuwa płaska klinowa
kołnierzowa DN 80
Przykrycie reaktora
Obudowa: Żeliwo szare GG 25
Element zamykający: Butyl B 100 pokryty elementem
zawulkanizowanym
Uszczelka pokrywy: Butyl B 100
Pokrycie malarskie: Powłoka kompozytowa wzmacniana nano i mikroceramicznymi cząsteczkami
Gniazdo dźwigni: Stal - C45
4-20 mmA, Zakres pomiaru 0-4 mSW
Materiał kabla: A07RN - F 3x1
Zdolność łączeniowa: 10 (8) A 250 V AC
Temperatura przechowywania: -20°C÷+80°C
Temperatura pracy: 50°C max
Obudowa: Konstrukcja wodoszczelna
Kąt przełączania: ±45°
Wymiary: 106,5mmx154,5mmx54,5mm
Waga: 250g
Objętość: 430 cm3
Materiał obudowy: Polipropylen (PP)
Jak obiekt T-01.1 - ZR1
Jak obiekt T-01.1 - ZR1
Systemowe przekrycie pełne z tworzywa wzmacnianego szkłem
(TWS), odpornym na działanie ścieków.
Nośność pomostów - 2kN/m2.
Izolacja ze styroduru gr.5cm osłonionego od wnętrza zbiornika
panelami (laminatem) z tworzywa.
Łączniki pomostów klasy 1.4404.
Przekrycia z włazami i przejściami technologicznymi.
Barierki ochronne wysokości 110cm oraz dojście w postaci schodów ze
spocznikiem z tworzywa wzmacnianego szkłem (TWS), odpornym na
działanie ścieków.
Producent, typ, model
Karta katalogowa
załącznik nr …..
