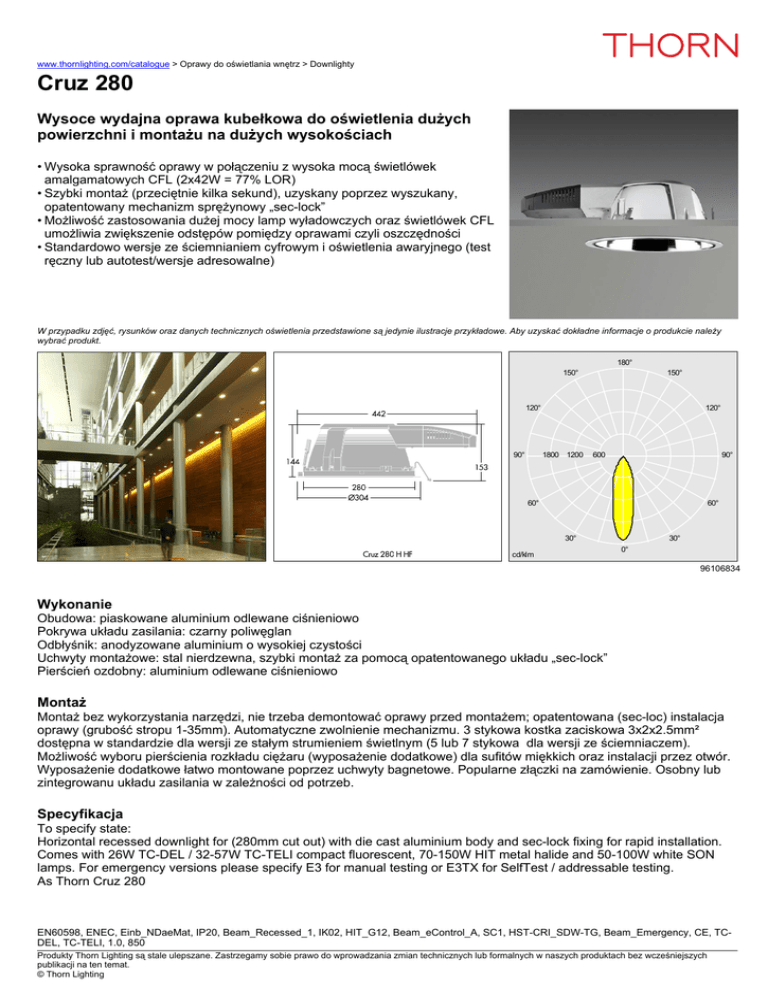

Cruz 280

www.thornlighting.com/catalogue > Oprawy do oświetlania wnętrz > Downlighty
Cruz 280
Wysoce wydajna oprawa kubełkowa do oświetlenia dużych
powierzchni i montażu na dużych wysokościach
• Wysoka sprawność oprawy w połączeniu z wysoka mocą świetlówek
amalgamatowych CFL (2x42W = 77% LOR)
• Szybki montaż (przeciętnie kilka sekund), uzyskany poprzez wyszukany,
opatentowany mechanizm sprężynowy „sec-lock”
• Możliwość zastosowania dużej mocy lamp wyładowczych oraz świetlówek CFL
umożliwia zwiększenie odstępów pomiędzy oprawami czyli oszczędności
• Standardowo wersje ze ściemnianiem cyfrowym i oświetlenia awaryjnego (test
ręczny lub autotest/wersje adresowalne)
W przypadku zdjęć, rysunków oraz danych technicznych oświetlenia przedstawione są jedynie ilustracje przykładowe. Aby uzyskać dokładne informacje o produkcie należy
wybrać produkt.
180°
150°
150°
120°
90°
120°
1800 1200
600
90°
60°
60°
30°
cd/klm
30°
0°
96106834
Wykonanie
Obudowa: piaskowane aluminium odlewane ciśnieniowo
Pokrywa układu zasilania: czarny poliwęglan
Odbłyśnik: anodyzowane aluminium o wysokiej czystości
Uchwyty montażowe: stal nierdzewna, szybki montaż za pomocą opatentowanego układu „sec-lock”
Pierścień ozdobny: aluminium odlewane ciśnieniowo
Montaż
Montaż bez wykorzystania narzędzi, nie trzeba demontować oprawy przed montażem; opatentowana (sec-loc) instalacja
oprawy (grubość stropu 1-35mm). Automatyczne zwolnienie mechanizmu. 3 stykowa kostka zaciskowa 3x2x2.5mm²
dostępna w standardzie dla wersji ze stałym strumieniem świetlnym (5 lub 7 stykowa dla wersji ze ściemniaczem).
Możliwość wyboru pierścienia rozkładu ciężaru (wyposażenie dodatkowe) dla sufitów miękkich oraz instalacji przez otwór.
Wyposażenie dodatkowe łatwo montowane poprzez uchwyty bagnetowe. Popularne złączki na zamówienie. Osobny lub
zintegrowanu układu zasilania w zależności od potrzeb.
Specyfikacja
To specify state:
Horizontal recessed downlight for (280mm cut out) with die cast aluminium body and sec-lock fixing for rapid installation.
Comes with 26W TC-DEL / 32-57W TC-TELI compact fluorescent, 70-150W HIT metal halide and 50-100W white SON
lamps. For emergency versions please specify E3 for manual testing or E3TX for SelfTest / addressable testing.
As Thorn Cruz 280
EN60598, ENEC, Einb_NDaeMat, IP20, Beam_Recessed_1, IK02, HIT_G12, Beam_eControl_A, SC1, HST-CRI_SDW-TG, Beam_Emergency, CE, TCDEL, TC-TELI, 1.0, 850
Produkty Thorn Lighting są stale ulepszane. Zastrzegamy sobie prawo do wprowadzania zmian technicznych lub formalnych w naszych produktach bez wcześniejszych
publikacji na ten temat.
© Thorn Lighting
www.thornlighting.com/catalogue > Oprawy do oświetlania wnętrz > Downlighty
Cruz 280
Opis typów Źródło światła, pierścień oprawy i wyposażenie dodatkowe (jeśli jest wymagane) należy zamawiać osobo.
Opis
Kod ILCOS
Trzonek
Waga (kg)
Kod SAP
CRUZ 280V 1x50W HST GX12 HF
STH
GX12-1
1,2
96106835
CRUZ 280V 1x100W HST GX12 HF
STH
GX12-1
1,2
96106836
CRUZ 280V 1x50W HST GX12 HF L825
STH
GX12-1
1,2
96108291
FSQ
G24q-3
1,5
96106828
CRUZ 280H 2X42W TC-TELI HF
FSM
GX24q-4
1,5
96106831
CRUZ 280H 1X57W TC-TELI HF
FSM
GX24q-5
1,5
96106832
CRUZ 280H 1X57W TC-TELI HF L840
FSM
GX24q-5
1,5
96108277
CRUZ 280H 2X42W TC-TELI HF L840
FSM
GX24q-4
1,5
96108286
CRUZ 280H 2x42W TC-TELI HFI
FSM
GX24q-4
2,2
96108569
CRUZ 280H 2x42W TC-TELI HFI L840
FSM
GX24q-4
2,2
96108570
CRUZ 280H 1x57W TC-TELI HFI L840
FSM
GX24q-5
1,7
96108574
CRUZ 280H 1X42W TC-TELI HF E3
FSM
GX24q-4
2,4
96107135
CRUZ 280H 2x26W TC-DEL HF E3
FSQ
G24q-3
2,3
96107137
CRUZ 280H 2X42W TC-TELI HF E3
FSM
GX24q-4
2,4
96107139
CRUZ 280H 1X42W TC-TELI HF E3TX
FSM
GX24q-4
3,4
96107185
CRUZ 280H 1X57W TC-TELI HF E3TX
FSM
GX24q-5
3,5
96107186
CRUZ 280H 2X26W TC-DEL HF E3TX
FSQ
G24q-3
3,3
96107187
CRUZ 280H 2X32W TC-TELI HF E3TX
FSM
GX24q-3
3,3
96107188
CRUZ 280H 2X42W TC-TELI HF E3TX
FSM
GX24q-4
3,4
96107189
CRUZ 280H 2X42W TC-TELI HF E3 L840
FSM
GX24q-4
2,4
96108346
CRUZ 280H 1x42W TC-TELI HFI E3TX L840
FSM
GX24q-4
3,5
96108568
CRUZ 280H 2x32W TC-TELI HFI E3TX L840
FSM
GX24q-3
3,4
96108564
CRUZ 280H 2x42W TC-TELI HFI E3TX L840
FSM
GX24q-4
3,5
96108572
CRUZ 280H 1x57W TC-TELI HFI E3TX L840
FSM
GX24q-5
3,5
96108576
Cruz 280 V, lampa wyładowcza (zewnętrzny układ
zasilania)
Cruz 280 H, układ zasilania wbudowany
CRUZ 280H 2x26W TC-DEL HF
Cruz 280 H, układ zasilania poza obudową
Cruz 280 H, ściemniany cyfrowo układ zasilania
(poza obudową)
Cruz 280 H, oświetlenie awaryjne (układ zasilania
poza obudową)
Cruz 280 H, ściemniana cyfrowo, oświetlenie
awaryjne (osobny układ zasilania)
