ZAKŁAD SYSTEMÓW ELEKTRONICZNYCH
ATLAS - SOLLICH
ul. Mjr. M. Słabego 2, 80-298 Gdańsk, Polska
tel./fax +48 58 349 66 77
www.atlas-sollich.pl
e-mail: [email protected]

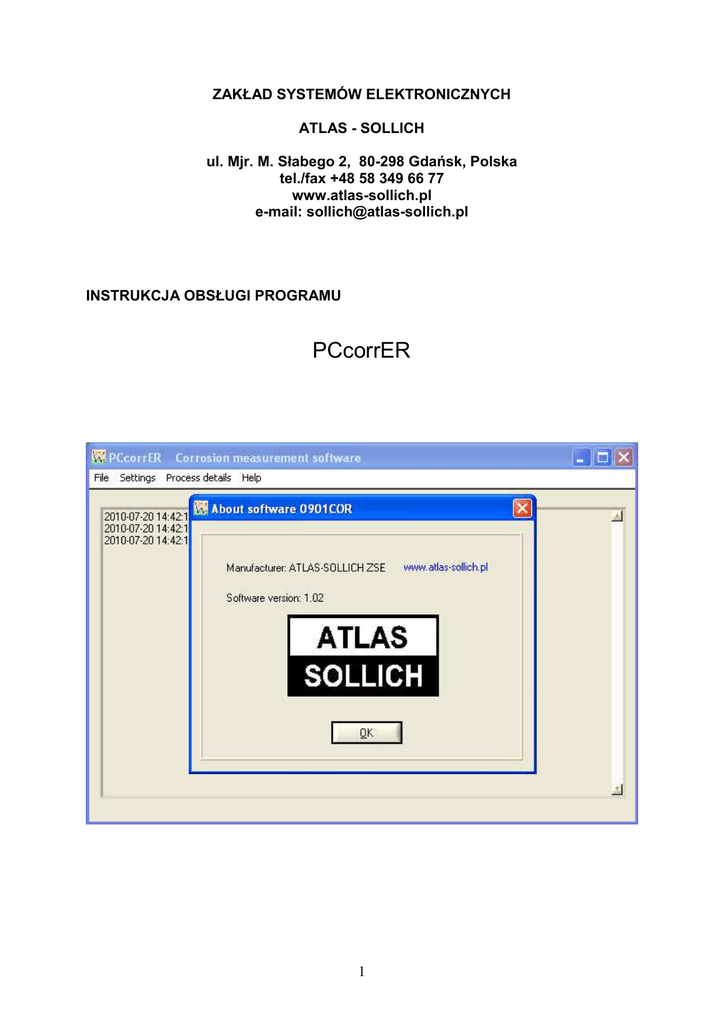

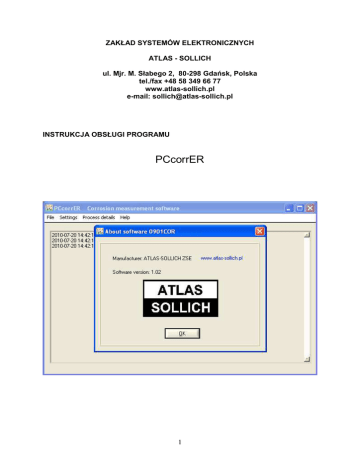

INSTRUKCJA OBSŁUGI PROGRAMU
PCcorrER
1
Atlas 1001COR – instrukcja obsługi programu PC
1. Instalacja.
2. Uruchomienie pojedynczego pomiaru.
3. Odczyt wyników zapisanych w przyrządzie.
4. Podgląd wyników w tabeli i na wykresach.
5. Analiza wyników.
6. Dodawanie czujników.
7. Edycja, odczyt z pliku oraz zapis do przyrządu procesu pomiarowego (pomiar cykliczny).
8. Opcje urządzenia.
1. Instalacja.
W pierwszej kolejności należy zainstalować sterowniki przejściówki USB->RS-485. W tym celu
trzeba podłączyć przejściówkę do portu USB komputera. System Windows powinien wykryć nieznane
urządzenie.
Rys. 1.1 Sygnalizacja wykrycia nowego urządzenia.
Po zaakceptowaniu kontrolki dalej, pojawia się kolejny panel.
2
Rys. 1.2. Kolejny etap instalacji.
Przy nastawach takich jak na powyższym rysunku należy zatwierdzić panel. W kolejnym oknie
należy zdefiniować ścieżkę dostępu sterowników: „D:\Drivers\Windows XP_Vista\”.
Rys. 1.3. Określenie lokalizacji sterowników.
Po zatwierdzeniu panelu, powinien rozpocząć się proces instalacji sterowników.
3
Rys. 1.4. Przebieg procesu instalacji sterownika.
Zakończenie procesu jest sygnalizowane pojawieniem się panelu jak na rysunku poniżej.
Rys. 1.5. Koniec pierwszego etapu instalacji sterownika.
Ten etap instalacji kończy proces instalacji pewnej grupy sterowników. Komputer powinien wykryć
nieznane urządzenie. Proces instalacji sterowników należy powtórzyć od początku i postępować
zgodnie z wcześniej napisanymi zaleceniami.
Ostatnim panelem kończącym etap instalacji sterowników jest poniższy rysunek (Rys.1.6.).
4
Rys. 1.6. Koniec etapu instalacji sterowników.
W celu prawidłowej pracy przyrządu należy dokonać na komputerze pewnych ustawień
sprzętowych. Należy uruchomić ikonę system w panelu sterowania.
Rys. 1.7. Proces konfiguracji komputera PC
We właściwościach systemu należy kliknąć zakładkę Sprzęt i kliknąć na kontrolkę Menedżer
urządzeń. Pojawi się kolejne okno.
5
Rys. 1.8. Wybór konfigurowanego urządzenia
Należy kliknąć na urządzenie USB Serial Port (COM) .
Rys. 1.9. Zmiana ustawień wirtualnego portu COM.
6
W zakładce Port Settings należy uruchomić kontrolkę Adwanced… . W nowym oknie zmienić
ustawienia okienek:
Minimum Read Timeout (msec): na 100
Minimum Write Timeout (msec): na 100
Rys. 1.10. Właściwe wartości okienek w panelu
Zmiany zaakceptować kontrolką OK .
Kolejnym etapem jest instalacja programu. Należy uruchomić plik „setup.exe” z katalogu
instalacyjnego. Po uruchomieniu tego pliku należy postępować zgodnie ze wskazaniami
wyświetlanymi na ekranie. Po procesie instalacyjnym należy ponownie uruchomić komputer.
7
2. Uruchomienie pojedynczego pomiaru.
Po uruchomieniu programu pojawi się panel jak na rysunku (Rys. 2.1.):
Rys. 2.1. Główny panel programu.
Kolejnym etapem jest uruchomienie w menu programu -> „Proces details” -> ”Run
measurement”.
Rys. 2.2. Czynność uruchamiania pojedynczego pomiaru
8
Na ekranie pojawi się nowy panel (Rys. 2.3.) :
Rys. 2.3. Panel uruchamiania pojedynczego pomiaru
Select file – Wybiera plik, do jakiego ma zostać zapisany pomiar.
Run – Uruchomienie pomiaru.
Close – Zamknięcie okna
Po uruchomieniu pomiaru kontrolką „Run” i prawidłowej transmisji z przyrządem powinna zapalić
się na czerwono kontrolka „Wait for result”. Po około minucie program powinien odczytać wyniki z
przyrządu a wartości wyświetlić w kontrolkach „Rr” oraz „Rc”. Kontrolka „Reliability” opisuje
wiarygodność wykonanego pomiaru. Wartość 0 to wynik najbardziej a 5 to najmniej wiarygodny. Wynik
zostanie zapisany do pliku wskazanego w kontrolce „File to save result:”.
9
3. Odczyt wyników zapisanych w przyrządzie
Aby odczytać wynik należy w menu uruchomić „Processs details” -> „Update measurement
data” (Rys 3.1.).
Rys. 3.1. Odczyt wyników z przyrządu.
Na ekranie pojawi się nowy panel (Rys. 3.2.):
Rys. 3.2. Panel z listą czujników odczytanych z przyrządu
Opis kontrolek:
List of ER probes – zawiera numery seryjne czujników odczytanych z przyrządu
Data from time – Data od jakiej ma zostać przeszukany przyrząd w celu aktualizacji wyników na
komputerze PC.
Wpisuje się datę, od której interesują nas wyniki z przyrządu. Format daty to
YYYY-MM-DD, gdzie YYYY to rok, MM to miesiąc, DD – dzień.
Np. 10 styczeń 2010 rok należy wpisać 2010-01-10 .
Update results – Uaktualnienie bazy wyników z danymi od daty pokazanej w kontrolce
Data from time.
Close – Zamknięcie panelu.
10
4. Podgląd wyników w tabeli i na wykresach.
Do wyświetlenia wyników w tabeli należy uruchomić panel „Read measurement data”. Aby go
uruchomić trzeba uaktywnić polecenie w menu -> ”Process details” -> „View measurement data”.
Rys. 4.1. Proces uruchamiania wizualizacji wyników
Na ekranie pojawi się panel z pustą tabelą.
Rys. 4.2. Panel z tabelą do wyników
11
Opis kontrolek:
Load from file – Przycisk służy do określenia pliku, z jakiego mają być odczytane dane.
Add – Dodanie do tabeli nowej próbki z danymi.
Edit – Korygowanie wartości próbki pomiarowej.
Delete – Usunięcie wyniku z tabeli.
Save to file – Zapis danych z tabeli do nowego pliku.
File name – Kontrolka tekstowa z określoną lokalizacją i nazwą pliku wczytanego do tabeli.
View plots – Otwiera panel z wykresami wyników zawartych w tabeli.
Analyse – Otwiera panel z wynikami analizy danych, które zostały wcześnie wczytane.
Close – Zamknięcie panelu z rezultatami.
Kontrolki informacyjne, które nie wymagają wypełnienia:
Temperature – temperatura pracy czujnika.
User – użytkownik, który wykonał pomiary.
Notes – dodatkowe notatki informacyjne.
12
Uruchamiając przycisk „View plots” pojawi się nowy panel z wykresami (Rys. 4.3).
Rys. 4.2. Panel z wykresami pliku pomiarowego.
Zoom In – Powiększa zaznaczony obszar wykresu. Zaznaczenia dokonuje się przy pomocy
Zielonego oraz pomarańczowego znacznika, znajdujących się na wykresie.
Zoom all – Pomniejszenie wykresu do początkowego rozmiaru.
Niebieski znacznik służy do precyzyjnego odczytu punktów na wykresie. Wartości punktu są
wypisane we fragmencie panelu „Cursor”.
13
Analyse – przejście do panelu analizy wyników
Print – drukowanie wykresów
Clone – zamknięcie panelu z wykresami
5. Analiza wyników
Po uruchomieniu kontrolki „Analyse” pojawi się nowy panel zawierający tabelę przyrostów korozji
oraz szybkości korozji. Dodatkowo dane te będą pokazane w formie wykresu (Rys.5.1).
Rys. 5.1. Panel analizy
Żółta linia wskazuje na przyrost korozji i jej wartości odzwierciedla prawa oś Y. Czerwona linia
opisuje szybkość przyrostu korozji i jej wartości są przyporządkowane do lewej osi Y. Aby zobaczyć,
który punkt na osi odpowiada, jakiej wartości należy przeciągnąć niebieski krzyżyk znajdujący się na
wykresie w interesujący nas punkt. W tabeli zostanie zaznaczony punkt pomiarowy, na którym znalazł
się niebieski marker.
Zielona linia została określona na stałym poziomie 10 [µm/year]. Jest używana do wskazania czy
szybkość przyrostu korozji jest w normie czy też nie.
14
6. Dodawanie czujników
Aby dodać nowy czujnik należy skorzystać z polecenia „Probe settings” znajdującego się w
menu głownym ->„Settings”.
Rys. 6.1. Edycja i dodawanie nowych czujników
Panel do edycji parametrów czujnika wygląda jak na poniższym rysunku (Rys. 6.2.):
Rys. 6.2. Panel do edycji szczegółów czujnika
15
Opis kontrolek:
Probe type – zastosowany typ czujnika (Jeśli brak pożądanego typu to można dodać kolejny
przy pomocy kontrolki „Add probe type”).
Serial No. – numer seryjny czujnika
Certificate Rr [mOhm] – wartość określona dla czujnika o podanym numerze seryjnym.
Certificate Rc [mOhm] – wartość określona dla czujnika o podanym numerze seryjnym.
Production date – data produkcji czujnika w formacie rok-miesiąc-dzień np 2010-01-12.
Mount date – data montażu czujnika w formacie rok-miesiąc-dzień np 2010-01-12.
Length of the cable [m] – długość kabla od przyrządu do czujnika.
Probe type – typ czujnika. Od typu czujnika zależy sposób obliczeń potrzebnych przy analizie.
Area[cm2] – powierzchnia czujnika. Wartość zależna od wybranego typu czujnika.
Initial thickness [d0][um] – grubość czujnika. Wartość zależna od wybranego typu czujnika.
A – stała zależna od typu czujnika wykorzystywana przy liczeniu ubytków korozyjnych.
B – stała zależna od typu czujnika wykorzystywana przy liczeniu ubytków korozyjnych.
Przyciski:
Write to dev. – Zapis parametrów czujnika do przyrządu.
Overwrite – Nadpisanie parametrów istniejącego czujnika (dotyczy zapisu na komputerze PC).
Aby zmienić dane istniejącego czujnika należy w kontrolce Serial No. wpisać numer
Tego czujnika a pozostałe dane same się uzupełnią. Następnie można zmienić ich
wartości i zaakceptować przyciskiem Overwrite.
Clone – zamknięcie panelu z edycją parametrów czujnika
Add probe type - Dodanie nowego typu czujnika. Wynikiem wybrania tego przycisku jest panel
jak na Rys. 6.3.
Rys. 6.3. Panel dodawania nowego typu czujnika.
Name of probe type – nazwa typu czujnika
Area [cm2] – powierzchnia czujnika
16
Initial thickness [d0][um] – grubość początkowa czujnika
Const A – stała zależna od typu czujnika wykorzystywana przy liczeniu ubytków korozyjnych.
Const B – stała zależna od typu czujnika wykorzystywana przy liczeniu ubytków korozyjnych.
7. Edycja, odczyt z pliku oraz zapis do przyrządu procesu pomiarowego.
Do urządzenia można zapisać cykl pomiarowy. W cyklu tym można zdefiniować częstotliwość
pomiaru, czas rozpoczęcia i zakończenia. W tym celu należy wybrać z menu -> ”Process details” ->
„Edit process” (Rys. 7.1).
Rys. 7.1. Uruchamianie edycji pomiarów cyklicznych.
17
Na ekranie pojawi się panel do edycji pomiarów cyklicznych Rys. 7.2.
Rys. 7.2. Edycja pomiarów cyklicznych.
W obwódce „Notes” znajdują się kontrolki informacyjne, które nie są wysyłane do przyrządu ale
pomagają użytkownikowi zidentyfikować proces.
Name of process – nazwa procesu pomiarowego
Temperature – temperatura otoczenia czujnika
User – nazwa użytkownika
Time of edition – czas powstania procesu pomiarowego
Notes – dodatkowe notatki użytkownika
18
Fragment panelu pt. „Probe details” ma tylko jedną kontrolkę, w której wybiera się czujnik, na
jakim mają odbywać się pomiary. W przypadku, kiedy panel ten otworzymy w czasie, gdy przyrząd jest
podłączony do komputera PC to w kontrolce tej będą do wyboru tylko czujniki zainstalowane w
przyrządzie. Kiedy panel zostanie otwarty gdy przyrząd jest odłączony to pojawią się czujniki zapisane
w zainstalowanym programie. Pod kontrolką znajduje się opis parametrów wybranego czujnika.
Kolejny fragment „Time conditions” zawiera szczegóły uruchomienia pomiaru, częstotliwość itp.
Immediately – po wybraniu tej opcji pomiar będzie się uruchamiał zaraz po włączeniu zasilania.
Start time – definiuje czas rozpoczęcia pomiarów (czas w przyrządzie).
End time – definiuje czas zakończenia pomiarów. Odznaczenie opcji jest równoznaczne z
niezdefiniowaniem tego czasu i pracą przyrządu cały czas.
Sampling interval – przerwa pomiędzy kolejnymi pomiarami. Przerwę można zdefiniować w
minutach, godzinach lub dniach.
No. of points – zamiast stałego czasu pomiędzy pomiarami można zdefiniować stałą liczbę pomiarów
i zostaną one wykonane równomiernie w zadanym przedziale czasowym.
Meas to avarage (repeat No.) – Liczba pomiarów, jaka ma zostać wykonana przy jednym punkcie
pomiarowym. Wynik tego punktu stanowi wartość uśredniona z ilości zdefiniowanych pomiarów.
W oknie „Constraint” można wybrać pojemność baterii i na tej podstawie zostanie wyliczona
szacunkowa liczba pomiarów, jakie można wykonać (opcja Capacity of bartery [mAh]).
Ramka „File” zawiera przyciski, które pozwalają zapisać (Save Process) zdefiniowany proces na
dysku lub odczytać (Open Process) wcześniej zdefiniowany proces z pliku.
Write to dev. - Przycisk niezwiązany z żadnym fragmentem panelu, ale z całym procesem służy do
zaprogramowania urządzenia zdefiniowanym procesem.
OK. – Zapisanie zdefiniowanych cech jako domyślnych dla zainstalowanego programu.
Cancel – Wyjście bez zapamiętywania żadnych wprowadzonych zmian.
8.
Opcje urządzenia.
Program umożliwia ustawieni czasu w przyrządzie. W tym celu należy uruchomić menu ->
”Settings” -> „Device ” (Rys. 8.1).
Rys. 8.1. Uruchamianie panelu ustawień przyrządu.
Pojawi się nowy panel (Rys. 8.2).
19
Rys. 8.2. Panel ustawień przyrządu.
Get PC time – odczytuje czas z komputera PC i zapisuje do kontrolek „Device date” oraz „Device
time”.
Write time – zapisuje czas z kontrolek „Device date” oraz „Device time” do przyrządu.
Test connection – testowanie połączenia z przyrządem
Write adress – zapis innego adresu modbus do przyrządu
