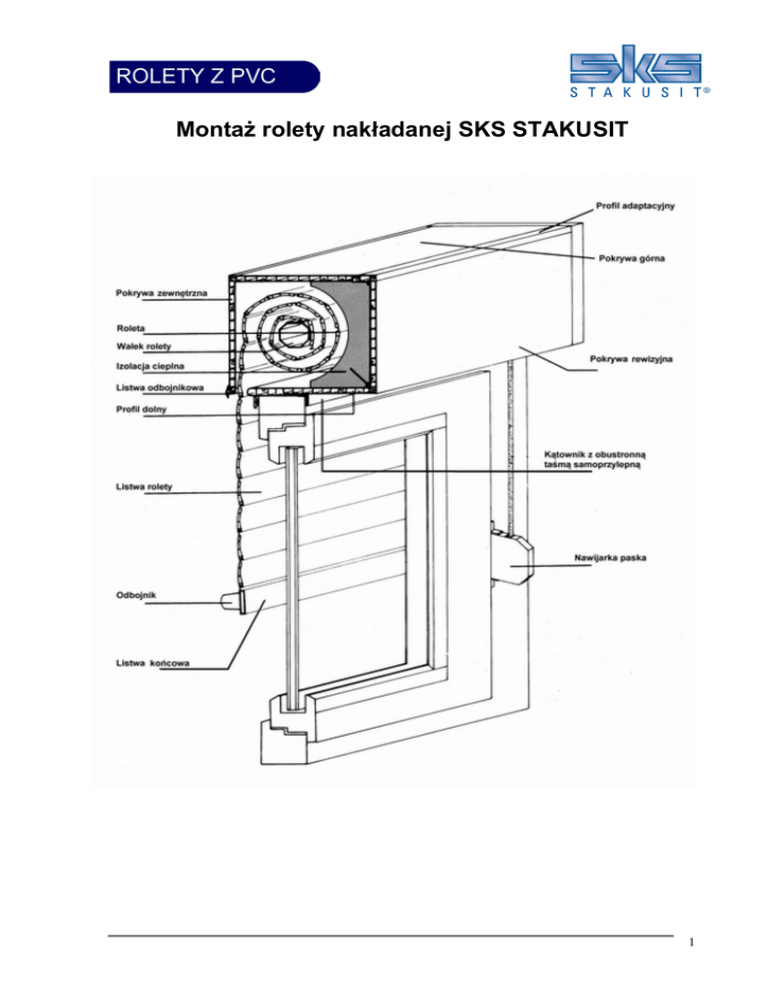

Montaż rolety nakładanej SKS STAKUSIT

Montaż rolety nakładanej SKS STAKUSIT
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Skrzynka rolety bez izolacji cieplnej
Obudowa boczna skrzynki bez
izolacji z gniazdem na łożysko
Końcówka wałka
Wałek stalowy ośmiokątny
Koło nawojowe
Tarcza zabezpieczająca
Łożysko kulkowe
Skrzynka rolety z izolacją cieplną
Izolacja cieplna
Pokrywa zewnętrzna aluminiowa
Obudowa boczna skrzynki z
izolacją wraz z gniazdem na
łożysko
Profil adaptacyjny
Profil dolny skrzynki
Prowadnica z PVC
Prowadnica z aluminium
Wieszak stalowy
Listwa rolety z PVC
Listwa rolety z aluminium
Listwa końcowa
Odbojnik
Uszczelka gumowa dla prowadnicy
aluminiowej dla listwy MAXI
Uszczelka gumowa dla prowadnicy
aluminiowej dla listwy MINI
Szczotka dla prowadnicy z PVC
Wkręt z zatrzaską
Nawijarka paska
Prowadnica paska ze szczotką
Kątownik do profilu dolneg
Płyta maskująca do obudowy
bocznej z PVC
Łącznik metalowy
2
1 Przycięcie elementów skrzynki .
1.1 Sposób przycięcia elementów
w/g wymiarów zewnętrznych rolety :
SO - szerokość okna w mm
SR - szerokość rolety w mm
HO - wysokość okna w mm
HR - wysokość rolety w mm
HR
HO
SO = SR
Nazwa
elementu
Rysunek elementu
Wymiary
przycięcia
skrzynka rolety
SR - 22 mm
wałek stalowy
SR - 110 mm
prowadnica
pojedyncza i
podwójna
HO + 25 mm
listwa rolety i
listwa końcowa
SR - 80 mm
( bez aretki )
SR - 90 mm
( z aretką )
izolacja cieplna
SR - 70 mm
3
1.2 Sposób przycięcia elementów
w/g wymiarów zewnętrznych
rolety z podziałem :
S R - szerokość rolety w mm
S R1 - szerokość rolety R 1 w mm
SR 2 - szerokość rolety R 2 w mm
HO1 - wysokość okna R 1 w mm
HO2 - wysokość okna R 2 w mm
HO 2
R1
R2
S R1
SR 2
HO1
SR
Nazwa
elementu
Rysunek elementu
Wymiary
przycięcia
skrzynka rolety
SR - 22 mm
wałek stalowy
S R1 - 100 mm
S R 2 - 100 mm
prowadnica
pojedyncza i
podwójna
HO1 + 25 mm
HO 2 + 25 mm
listwa rolety i
listwa końcowa
S R1 - 57 mm
S R 2 - 57 mm
( bez aretki )
S R1 - 67 mm
S R 2 - 67 mm
( z aretką )
izolacja cieplna
SR - 70 mm
4
1.3 Sposób przycięcia elementów
w/g wymiarów zewnętrznych
rolety z podziałami :
S R - szerokość rolety w mm
S R1 - szerokość rolety R 1 w mm
SR 2 - szerokość rolety R 2 w mm
SR 3 - szerokość rolety R 3 w mm
HO1 - wysokość okna R 1 w mm
HO2 - wysokość okna R 2 w mm
HO3 - wysokość okna R 3 w mm
Nazwa
elementu
R1
R2
R3
SR 1
SR 2
SR 3
Rysunek elementu
HO 2 , HO3
HO1
SR
Wymiary
przycięcia
skrzynka rolety
SR - 22 mm
wałek stalowy
S R1 - 100 mm
S R 2 - 100 mm
SR 3 - 100 mm
prowadnica
pojedyncza i
podwójna
HO1 + 25 mm
HO 2 + 25 mm
HO3 + 25 mm
listwa rolety i
listwa końcowa
S R1 - 57 mm
S R 2 - 34 mm
SR 3 - 57 mm
( bez aretki )
S R1 - 67 mm
S R 2 - 44 mm
SR 3 - 67 mm
( z aretką )
izolacja cieplna
SR - 70 mm
5
2 Obliczanie ilości sztuk listwy rolety .
HS
HR
HL
wysokość rolety ( HR )- ½ wysokości skrzynki ( HS )
Ilość listwy rolety = 
wysokość listwy ( HL )
Przykład :
170
1500
37
1500 – ½ × 170
Ilość listwy rolety =  = 38,24 * ≈ 38 szt.
37
* Po zaokrągleniu .
UWAGA !
Do ilości sztuk listwy rolety należy dołożyć listwę końcową .
6
3 Podcięcia dodatkowe
Podcięcie prowadnicy pojedynczej i
podwójnej przy użyciu specjalnego
frezu lub wg wymiaru z rysunku .
Podcięcie profilu dolnego w miejscu
wyjścia paska ze skrzynki przy użyciu
specjalnego frezu lub wg wymiaru z
rysunku .
Montaż prowadnicy paska ze szczotką
7
4 Montaż skrzynki
4.1 Wciśnięcie łożyska w gniazdo tak
aby wewnętrzny wystający pierścień
łożyska był zawsze skierowany w
kierunku końcówki wałka.
4.2 Wkręcenie gniazda z łożyskiem w
obudowę boczną.
4.4 Złożenie i przykręcenie pokrywy
zewnętrznej
wraz
z
listwą
odbojnikową oraz pokrywy górnej.
Art. 578
4.3 Przykręcenie obudów bocznych do
profilu dolnego.
8
5 Montaż wałka.
5.1 Wciśnięcie końcówki wałka w koło nawojowe i tarcze zabezpieczającą tak aby ich
powierzchnie gładkie były skierowane do wnętrza skrzyni .
5.2 Montaż końcówek z kołem i tarczą na wałku
5.3 Ustawienie nawijarki paska w pozycji pracy , przeciągnięcie paska przez profil dolny ,
założenie paska na zaczep koła nawojowego i wkręcenie wkręta blokującego .
5.4 Rozsunięcie końcówek do otrzymania lekkiego luzu osiowego i zablokowanie ich
wkrętami .
5.5 Nawinięcie paska na koło nawojowe tak aby w nawijarce pozostało go około 1,5m .
9
6 Montaż pancerza do skrzynki.
6.1 Zamocowanie odbojnika do listwy końcowej w odległości około 10 cm od jej końca i w
połowie jej wysokości.
6.2 Złożenie pancerza.
6.3 Zamocowanie wieszaka do wałka i pancerza nawinięcie go do skrzynki .
WIESZAK STALOWY
3 szt. / mb. SZEROKOŚCI
6.4 Włożenie izolacji cieplnej i zamknięcie skrzynki klapą rewizyjną wewnętrzną .
10
7 Montaż skrzynki na okno.
7.1 Ściągnięcie taśmy z uszczelki
profilu dolnego.
7.5 Montaż prowadnic .
7.2 Wyłamanie brzegu obudowy
bocznej i montaż łącznika.
7.6 Odwrócenie okna .
7.7 Montaż kątownika :
• na obu końcach ściągnąć taśmę
na długości około 5 cm ,
•
•
7.3 Nałożenie skrzynki na ramę
poprzez przyklejenie i przykręcenie.
kątownik wsunąć do profilu
