OPIS TECHNICZNY.

PROJEKT TECHNICZNY - „Stabilizacji osuwiska i remont infrastruktury w Kostrzy, KDO 1 (nr 12/07/042/2)

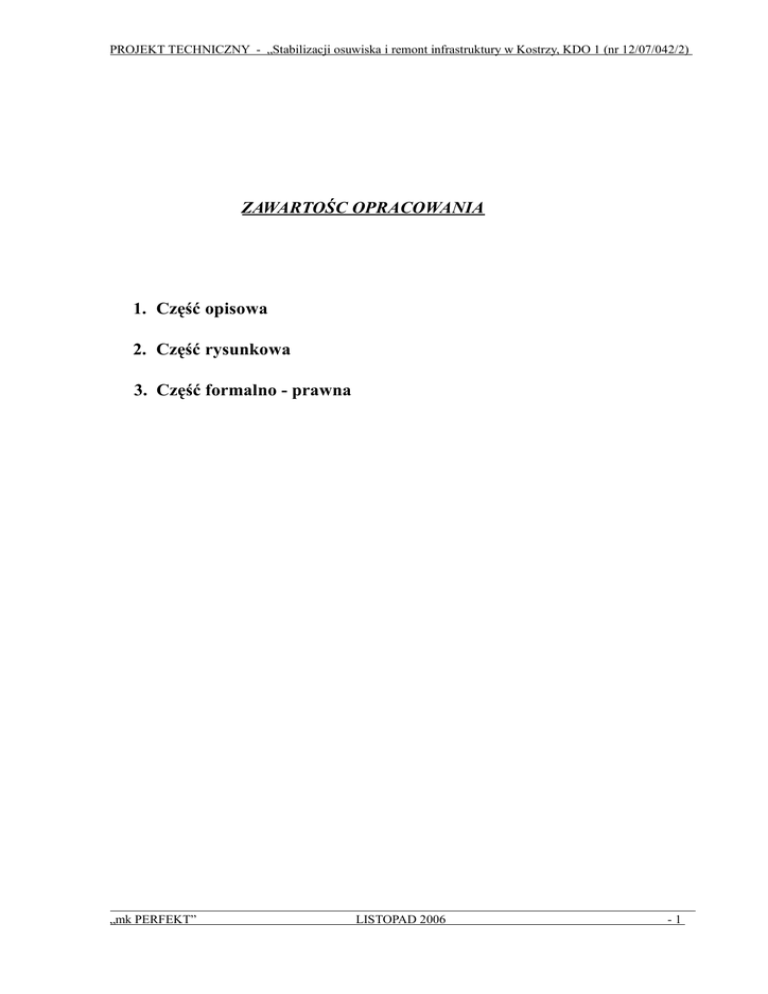

ZAWARTOŚC OPRACOWANIA
1. Część opisowa
2. Część rysunkowa
3. Część formalno - prawna
„mk PERFEKT”
LISTOPAD 2006
-1
SPIS TREŚCI:
1. PRZEDMIOT OPRACOWANIA...........................................................................................................................3
2. PODSTAWA OPRACOWANIA..............................................................................................................................3
3. OPIS ISTNIEJĄCEGO STANU ZAGOSPODAROWANIA TERENU..............................................................3
4.CHARAKTERYSTYKA OSUWISKA...................................................................................................................4
4.1 MORFOLOGIA TERENU, HYDROGRAFIA ORAZ KLIMAT..................................................................5
4.2 BUDOWA GEOLOGICZNA, ORAZ WARUNKI HYDROGEOLOGICZNE.............................................6
4.3 CHARAKTERYSTYKA GEOTECHNICZNA.............................................................................................6
5. ZAGOSPODAROWANIE POWIERZCHNI TERENU W ASPEKCIE ZAGROŻENIE DLA
INFRASTRUKTURY URBANISTYCZNO –TECHNICZNEJ NA TERENIE OBJĘTYM OPRACOWANIEM.
7
6. PROJEKTOWANE ZAGOSPODAROWANIE TERENU.................................................................................7
7. WPŁYW INWESTYCJI NA ŚRODOWISKO. PROGNOZA ZMIAN WARUNKÓW GEOLOGICZNOINŻYNIERSKICH........................................................................................................................................................8
8. URZĄDZENIA OBCE.............................................................................................................................................8
9. INNE DANE.............................................................................................................................................................8
10. PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU..........................................................................9
11. FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU.............................................................................9
12. ROZWIĄZANIA PROJEKTOWE.......................................................................................................................9
13. WYKONANIE ROBÓT......................................................................................................................................13
14. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU..................................................................................14
14.1. PO ZAKOŃCZENIU ROBÓT...............................................................................................................................14
14.1.1. Zapotrzebowanie wody i odprowadzenie ścieków...........................................................................14
14.1.2. Emisja zanieczyszczeń gazowych.....................................................................................................14
14.1.3. Wytwarzanie odpadów stałych........................................................................................................14
14.1.4. Emisja hałasu i wibracji.................................................................................................................14
14.1.5. Wpływ obiektu na istniejący drzewostan, glebę, wody powierzchniowe i podziemnej....................14
14.1.6. Warunki ochrony przeciwpożarowej................................................................................................14
14.2. W TRAKCIE REALIZACJI ROBÓT....................................................................................................................14
15. WYTYCZNE BIOZ.............................................................................................................................................15
15.1 ZAWARTOŚĆ OPRACOWANIA:.............................................................................................................15
15.2 RODZAJ I ZAKRES ROBÓT ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW.
.............................................................................................................................................................................15
15.3 DOJAZD DO BUDOWY..........................................................................................................................15
15.4 KOLEJNOŚĆ WYKONYWANIA PRAC................................................................................................16
15.5 INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT
SZCZEGÓLNIE NIEBEZPIECZNYCH............................................................................................................18
15.6 ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJACE NIEBEZPIECZEŃSTWOM
WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH............................................................19
15.7 PPDSTAWA PRAWNA OPRACOWANIA:..............................................................................................19
„mk PERFEKT”
LISTOPAD 2006
-2
1. PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest projekt techniczny stabilizacji osuwiska położonego w
miejscowości Kostrza ,gmina Jodłownik, województwo małopolskie.
Występujące zjawiska osuwiskowe zagrażają zbiornikowi i magistrali wodociągowej, oraz
infrastrukturze technicznej i mieszkaniowej w rejonie miejscowości Kostrza, na terenach
użytkowanych częściowo jako las, częściowo jako łąki i pastwiska.
2. PODSTAWA OPRACOWANIA
•
•
•
•
•
•
•
•
•
•
•
Umowa nr 57/2006 zawarta pomiędzy Urzędem Gminy w Jodłowniku, a Agencją
Technik Ekologicznych i Realizacji Inwestycji mkm PERFEKT w Kielcach.
Podkład sytuacyjno-wysokościowy w skali 1:500 który powstał w wyniku graficznego
przeskalowania mapy zasadniczej w skali 1:2000
Informacji zawartych w planie zagospodarowania przestrzennego
Dokumentacja geologiczno – inżynierskiej dot. warunków geologiczno-inżynierskich
dla potrzeb zabezpieczenia zbiornika i wodociągu przed procesami osuwiskowymi w
miejscowości Kostrza, opracowana przez PRO GEO G.Stąporek, Nowy Sącz
Uzgodnienie Opinii geologicznej przez PIG w Krakowie
Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2.03.1999 – Dz. U.
Nr 43, poz. 430 w sprawie warunków technicznych jakim powinny odpowiadać drogi
publiczne
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 3.07.2003 –
Dz. U. Nr 120, poz. 1133 w sprawie szczegółowego zakresu i formy projektu
budowlanego
Dz. U. Nr 126, poz. 839 w sprawie ustalenia geotechnicznych warunków
posadowienia obiektów budowlanych
Dz. U. Nr 257, poz. 2573 w sprawie określenia rodzajów przedsięwzięć mogących
znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych
z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na
środowisko, wraz z późniejszymi zmianami
Decyzja o Środowiskowych Uwarunkowaniach przedsięwzięcia
Decyzja wodno-prawna
3. OPIS ISTNIEJĄCEGO STANU ZAGOSPODAROWANIA TERENU
Teren objęty zjawiskami osuwiskowymi położony jest w miejscowości Kostrza, w jej
południowo- zachodniej części. W odległości ok. 3 km na zachód od centrum badań, położony
jest Jodłownik. Na północ, w odległości ok. 1.5 km znajduje się szkoła w Sadku.
Omawiany teren zlokalizowany jest wzdłuż doliny Ryjskiego Potoku, opływającego od
zachodu górę Kostrza. Potok Ryjski jest lewobrzeżnym dopływem rzeki Tarnawka, do której
uchodzi w km.ok. 2+780 w rejonie m. Szyk.
Potok ma charakter górski, o licznych meandrach, dużych spadkach, zakolach i lokalnych
podcięciach przyległych skarp, miejscami ostro opadających do Potoku. Koryto potoku
zbudowane jest z materiału typowego dla fliszu karpackiego.
„mk PERFEKT”
LISTOPAD 2006
-3
W rejonie objętych badaniami, zagospodarowanie terenu tworzy siec dróg gminnych o
nawierzchni ziemno-żwirowej, nieliczne zabudowania mieszkalne, oraz infrastruktura
techniczna w postaci napowietrznych sieci energetycznych i teletechnicznych.
Istotnym elementem zagospodarowania jest magistrala wodociągowa, wodociągu o średnicy
160 mm, przebiegająca środkiem rozpoznanej badaniami doliny. Wodociąg bierze swój
początek w zbiorniku terenowym do którego doprowadzone są wody źródliskowe ujęcia
wody. Zbiornik położony jest w południowej części omawianego terenu.
Teren pokryty jest roślinnością łąkową, terenami pastwiskowymi, oraz enklawami leśnymi i
zakrzaczeniami.
W rejonie rozpatrywanym wyróżniono trzy obszary osuwiskowe, które na mapie
dokumentacji geologicznej oznaczono numerami 1,2 i 3.
4.CHARAKTERYSTYKA OSUWISKA.
Jak zaznaczono w poprzednim rozdziale na terenie badań wyróżniono trzy obszary
osuwiskowe.
 Osuwisko nr 1
Rejon osuwiska oznaczonego jako osuwisko Nr 1 położony jest na prawym brzegu potoku
Ryjskiego.Na tym odcinku wyróżnić można złożenie dwóch osuwisk- uśpionego o kierunku
zsuwu mas ziemnych na północny zachód, oraz aktywnego, o kierunku zsuwu na zchód.
Szczegółowe omówienie osuwiska zawrte jest w pkt. 5 dokumentacji geologicznej.
Generalnie osuwisko to można scharakteryzować jako :
-zboczowo dolinowe- rozwinięte na terenie zbocza górskiego, dołem sięgającego dolinę
Potoku Ryjskiego
-częściwo detrytyczne – koluwium
-zwietrzelinowe o powierzchniach pślizgu w obrebie warstwy zwietrzeliny, ponad podłożem
skalnym
-uspione , nie wykazujące w chwili obecnej aktywności
W ramach osuwiska nr 1 wyodrębniono część czynną oznaczoną jako 1a, które rozwinęło się
po podmyciu wschodniego brzegu Potoku Ryjskiego.
Jego zasięg od strony wschodniej ograniczony jest drogą, a od strony zachodniej korytem
Potoku.
Osuwisko to scharakteryzować można jako:
- zboczowo dolinowe, rozwinięte zasadniczo na terenie zbocza górskiego, dołem sięgającego
doliny Potoku Ryjskiego.
- częściwo detrytyczne – koluwium
-zwietrzelinowe o powierzchniach poślizgu w obrębie warstwy zwietrzeliny, ponad podłożem
skalnym
-czynne, wykazujące w chwili obecnej znaczną aktywność.
Jak wynika z dokumentacji geologicznej roboty zabezpieczające wymagane będą na obszarze
tego osuwiska.
 Osuwisko nr 2
Osuwisko nr 2 położone jest na zachodnim brzegu Potoku Ryjskiego do którego od strony
zachodniej dopływają niewielkie potoki, ulokowane w wąskich dolinkach.
Osuwisko to posiada wyraźny jęzor dochodzący do Potoku Ryjskiego i posiada szerokość
około 150 m i sięga 700m w głąb zbocza.
Na terenie osuwiska nr 2 wyodrębnić można dwa fragmenty, które scharakteryzowano w
dokumentacji geologicznej. Dotyczy to fragmentów oznaczonych symbolami 2a i 2b.
„mk PERFEKT”
LISTOPAD 2006
-4
Biorąc pod uwagę wnioski zawarte w pkt. 5, gdzie miejsca i sposób stabilizacji ograniczono
do rejonu 1 i 3a, nie podano w niniejszym opisie dalszych szczegółów dotyczących
charakterystyki tego osuwiska, a szczegóły znajdują się w dokumentacji geologicznej.
Osuwisko nr 3
Rejon 3 dotyczy obszaru osuwiskowego, położonego w południowej części omawianego
terenu. W przeważającej części teren ten przedstawia się jako osuwisko uśpione.
Powierzchnie poślizgu wahają się od 1.2 do 7.0m w zależności od charakteru podłoża
budującego osuwisko
Osuwisko to posiada szerokość około 200m i sięga na szerokość około 300m w gorę zbocza.
Osuwisko to można scharakteryzować:
-zboczowo-dolinowe , rozwinięte zasadniczo na terenie zbocza górskiego, dołem sięgające
dolinę Potoku Ryjskiego.
-częściwo detrytyczne – koluwium
skalnym
-uśpione, nie wykazujące w chwili obecnej aktywności.
W ramach osuwiska nr 3 wyodrębniono część czynną oznaczoną jako 3a, które rozwinęło się
w rejonie zbiornika na wodę. Zasadniczo osuwisko to powstało po wykonaniu wykopu
fundamentowego pod zbiornik(w roku 1988) i pozostawienie go niezabezpieczonego przez
okres około jednego miesiąca. Intensywne opady deszczu spowodowały obrywy ścian wykopu
i rozwój osuwiska w górę zbocza.
Występowanie powierzchni poślizgu stwierdzono na głębokości 1.2 m, oraz 2.3 m
Jego zasięg od strony wschodniej ograniczony jest drogą, a od strony zachodniej korytem
Potoku.
Osuwisko to scharakteryzować można jako:
- zboczowe, rozwinięte na terenie zbocza górskiego
skalnym
-czynne, wykazujące w chwili obecnej znaczną aktywność.
Jak wynika z dokumentacji geologicznej roboty zabezpieczające wymagane będą na obszarze
tego osuwiska.

4.1 MORFOLOGIA TERENU, HYDROGRAFIA ORAZ KLIMAT.
Morfologicznie teren objęty zjawiskami osuwiskowymi większości znajduje się na obszarze
zbocza górskiego ekspozycji wschodniej i północno-wschodniej, oraz w północnej części o
ekspozycji zachodniej i północno-zachodniej.
Morfologię powierzchni terenu w rejonie osuwiska należy uznać za skomplikowaną.
W rejonie aktywnej części osuwisk nachylenie zboczy doliny wynosi około 30o.
Charakteryzowany obszar znajduje się w zlewni potoku Ryjskiego, będącego
lewobrzeznym dopływem rzeki Tarnawki do kyorej uchodzi w m. Szyk.
Klimat gminy Jodłownik jest umiarkowanie ciepły. Jego cechą charakterystyczną jest
wzrastająca wraz ze wzrostem wysokości bezwzględnej roczna suma opadów
atmosferycznych. Rozkład opadów uzależniony jest ponadto od ekspozycji względem
wiatrów opadonośnych. Dla obszaru gminy wielkość rocznej sumy opadów dochodzi do 700800 mm.
„mk PERFEKT”
LISTOPAD 2006
-5
Zgodnie z podziałem klimatycznym analizowany teren zaliczany jest do regionu
Tarnowsko-Rzeszowskiego, charakteryzującego się częstym występowaniem dni ciepłych z
jednoczesnym opadem atmosferycznym.
4.2
BUDOWA
GEOLOGICZNA,
ORAZ
WARUNKI
HYDROGEOLOGICZNE.
Opis stratygrafii występujących tu utworów dokonany został w oparciu o Szczegółową mapę
geologiczną Polski w skali 1:50 000 regionu Karpat i Przedgórza.
Obszar osuwiska znajduje się w granicach fliszowych Karpat zewnętrznych
Podłoże skalne budują warstwy piaskowcowo-łupkowe utwory fliszu karpackiego.
Utwory te budują paleogońskie warstwy krośnieńskie występujące w północno-zachodniej
części badanego terenu. Pozostałą część terenu budują dolno kredowe piaskowce i łupki
warstw grodziskich, oraz górno kredowe i palegoeńskie piaskowce i łupki łupki warstw
biotytowych.
Masyf góry Kostrza u podnóża której przebiega magistrala wodociągowa zbudowany jest z
trzeciorzędowych paleogenskich piaskowców glaukonitowych i łupków warstw magurskich.
Tektonika warstw podłoża w rejonie Kostrzy jest bardzo urozmaicona.
Podłoże skalne przykrywa warstwa utworów czwartorzędowych.
Warunki hydrogeologiczne omawianego terenu mają ścisły związek z jego budową
geologiczną. Istnieją tutaj dwa horyzonty wód gruntowych, a mianowicie plytki
czwartorzędowy i głęboki trzeciorzędowo-kredowy.
Woda gruntowa płytkiego horyzontu czwartorzędowego występuje w dnie wąskiej doliny
potoku Ryjskiego i posiada swobodne zwierciadło wody znajdujące się na niewielkiej
głębokości.
Horyzont ten drenowany jest przez dolinę potoku , którego koryto Potoku budują aluwia w
postaci otoczaków i głazów dużych rozmiarów, oraz żwiry, otoczaki i piaski gliniaste.
W miejscach gdzie koryto Potoku przebiega wzdłuż osuwisk, aluwia przykryte są materiałem
rumoszowo-gliniastych koluwiów.
Istotny wpływ na ten horyzont mają opady deszczowe i topnienie śniegu.
Występujące sączenia tej warstwy, mają istotny wpływ na upłynnienie, a nawet
uplastycznienie materiału rumoszowo-gliniastego, utratę jego spójności i ruch mas ziemnych
w dół zbocza, co ma miejsce na terenie osuwisk w Kostrzy.
Wody gruntowe horyzontu głębokiego występują głównie w warstwach piaskowca; w jego
szczelinach i wypływając na powierzchnie w miejscach wychodni skalnych zasila warstwę
pokrywy zwietrzelinowej tworząc źródła i podmokłości.
4.3 CHARAKTERYSTYKA GEOTECHNICZNA.
W rejonie charakteryzowanego osuwiska w oparciu o :
PN-81/B-03020
PN-74/B-04452
PN-86/B-02480
wydzielono sześć warstw geotechnicznych.
-Warstwa pierwsza – grunty spoiste, plastyczne i miękkoplastyczne, lokalnie namuły gliniaste
-Waestwa druga – grunty spoiste j.w. lecz wykształcone jako gliny piaszczyste, gliny z
domieszką okruchów piaskowca, oraz gliny przewarstwione piaskiem gliniastym.
-Warstwa trzecia – grunty spoiste, twardoplastyczne i półzwarte wykształcone jako piaski
gliniaste, gliny piaszczyste, gliny z domieszka odruchów łupka, piaskowca itp.
„mk PERFEKT”
LISTOPAD 2006
-6
-Warstwa czwarta – grunty spoiste, plastyczne i miękkoplastyczne wykształcone jako rumorze
i zwietrzeliny gliniaste, zbudowane z odruchów piaskowca i łupka.
-Warstwa piąta – grunty spoiste, twardoplastyczne i półzwarte wykształcone jako rumorze i
zwietrzeliny gliniaste zbudowane z odruchów piaskowca i łupka w ilości 50-90%.
-Warstwa szósta – grunty sypkie , średniozagęszczone, wykształcone jako zwietrzelina
piaskowca, wykształcona jako piasek średni, lokalnie z okruchami piaskowca.
Szczegółowa charakterystyka i parametry geotechniczne znajdują się w Dokumentacji
geologicznej.
Warunki wodne. W dnie doliny w kierunku północnym płynie potok Ryjski. Po obu stronach
cieku Osuwisko jest stare, nie jest znana data jego powstania. Do jego odnawiania dochodziło
po wystąpieniu opadów atmosferycznych. Aktywność obserwowano w latach: 1997, 2001
oraz 2004.
W bardziej przepuszczalnych partiach pokrywy zwietrzelinowej stwierdzono
występowanie wody gruntowej. Dolina potoku pełni najprawdopodobniej rolę osi drenażu.
5. ZAGOSPODAROWANIE POWIERZCHNI TERENU W ASPEKCIE
ZAGROŻENIE
DLA
INFRASTRUKTURY
URBANISTYCZNO
–
TECHNICZNEJ NA TERENIE OBJĘTYM OPRACOWANIEM.
Strome zbocza doliny potoku Ryjskiego i pofałdowany teren rejonu wzgórza Kostrzy
porośnięte są zaroślami i lokalnie lasem. Pozostały teren użytkowany jest rolniczo w formie
łąk i pastwisk, oraz upraw łąkowych.
Teren w rejonie osuwisk charakteryzuje się niewielką gęstością zabudowy jednorodzinnej
Jak zaznaczono uprzednio infrastruktura techniczna jest słabo rozwinięta. Istniejące drogi
gminne, posiadają nawierzchnię ziemno-żwirową, będącą w nienajlepszym stanie
technicznym.
Osuwisko stanowi istotne zagrożenie dla przebiegającej magistrali wodociągowej, oraz
lokalnych miejsc na drogach gminnych.
Zagrożony ruchami osuwiskowymi jest zbiornik wody pitnej, położony w południowej części
osuwiska nr 3, w rejonie wzgórza Kostrza.
6. PROJEKTOWANE ZAGOSPODAROWANIE TERENU
• SYTUACJA
Prace związane z zabezpieczeniem osuwiska nie spowodują zmian w sytuacji terenu.
Projektowane roboty mają na celu stabilizację ruchów osuwiskowych, poprzez poprawienie
stosunków wodnych stosując drenaże wgłębne, odcinki rowów z drenażem wzdłuż
fragmentów dróg gminnych z równoczesnym odwodnieniem terenów przyległych a także
zabezpieczenia rejonu zbiornika wodnego z którego bierze swój początek magistrala
wodociągowa.
• ROZWIĄZANIA PROJEKTOWE
W nawiązaniu do zaleceń dokumentacji geologicznej, oraz wstępnych ustaleń z PIG w
Krakowie, przewidziano następujący zakres robót PRZEWIDZIANY DO ZGŁOSZENIA :
 Drenaże, rowy szczelne, muldy odwadniające
Przedmiotowe urządzenia, przewidziano w rejonie :
Rejon osuwiska 1 i 1a
„mk PERFEKT”
LISTOPAD 2006
-7
- Muldy odwadniające z drenażem, łączna długość L = 126.0m
-Rowy odwadniające wzdłuż drogi gminnej w tym:
Rów A L= 179.0m na którym przewidziano remont dwóch przepustów Φ 500
O długości L = 5.0m x 2
Rów B L = 123.0m
Rowy umocnione ściekami betonowymi w dnie oraz płytami ażurowymi typu krata, oraz
sączek „francuski” zlokalizowany pod ściekiem.
Rowy odprowadzać będą wody do potoku Ryjskiego.
-W rejonie niszy osuwiskowej trzy dreny „francuskie” h= 1.5m o długości 3x 10.0m
Rejon osuwiska 3 (zbiornik)
-mulda odwadniająca z drenem o długości L = 54.3m
-dreny „francuskie” odwadniające osuwisko w rejonie zbiornika h= 3.0m i długości 2x 45.0m
-rów szczelny odwadniający zbiornik z odprowadzeniem do potoku Ryjskiego L= 160.0m
 Odcinkowe ubezpieczenie potoku Ryjskiego.
Łączna długość umocnień L= 95.0m
Przewidziano umocnienie opaską siatkowo – kamienną zbudowaną z trzech warstw koszy
siatkowo kamiennych 1.5x0.5m
Powyżej koszy brrzegosłon faszynowy kryty, pasem 2.0m
Szczegóły techniczne ubezpieczeń siatkowo-kamiennych w dalszych rozdziałach projektu.
 Zabezpieczenie rejonu zbiornika wody, poprzez zeskalenie terenu (pale typu „jetgrunding”, oraz wykonanie odwodnienia terenu w rejonie zbiornika z
odprowadzeniem wód spływowych i drenażowych do potoku Ryjskiego.
7. WPŁYW INWESTYCJI NA ŚRODOWISKO. PROGNOZA ZMIAN
WARUNKÓW GEOLOGICZNO- INŻYNIERSKICH.
Inwestycja ma za zadanie stabilizację terenu i zabezpieczenie terenów zurbanizowanych.
Projektowane prace powinny zapobiec dalszym destrukcjom w obrębie naturalnego
środowiska. Odwodnienie spowoduje polepszenie parametrów nośnych gruntu, co z robotami
zabezpieczającymi powierzchnię osuwisk o lokalne zabezpieczenie koryta potoku przed
dalszą erozją boczną, wpłynie korzystnie na stateczność zboczy i terenu w rejonach
zagrożonych. Jedynym niekorzystnym wpływem na środowisko jest użycie środków
technicznych na czas wykonywania robót . Wszystkie materiały odpadowe, które powstaną w
trakcie wykonywanie robót będą odpowiednio składowane i odwiezione na wysypiska
przystosowane do tego celu.
Warunki geologiczno- inżynierskie terenu należy uznać za skomplikowane.
8. URZĄDZENIA OBCE.
Nie ma kolizji z urządzeniami obcymi. Projektowane przełożenie wodociągu dostosowane
będzie do uzgodnień z Administratorem wodociągu i uzgodnieniem z MZMiUW w
Krakowie, Inspektorat w Nowym Sączu. Projekt przełożenia realizowany będzie w trybie
uzyskania pozwolenia na budowę.
9. INNE DANE.
Planowana likwidacja osuwiska:
•
osoby trzecie nie zostaną pozbawione korzystania z infrastruktury technicznej terenu
„mk PERFEKT”
LISTOPAD 2006
-8
• po stabilizacji terenu interes osób trzecich zostanie przywrócony
• roboty należy prowadzić tak, aby nie zanieczyszczać powietrze, wodę i glebę
Realizacja przedsięwzięcia nie narusza istniejącego ładu przestrzennego. Nie powoduje
również rozbudowy uzbrojenia terenu.
Stosowane materiały są przyjazne dla środowiska naturalnego.
10. PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU.
Zabezpieczenie osuwiska nie zmienia przeznaczenia i sposobu użytkowania terenu samego
osuwiska. Zwiększa natomiast możliwość bezpiecznego użytkowania terenu i zabezpiecza
istniejąca infrastrukturę.
11. FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU.
Zabezpieczenie osuwiska nie zmienia formy architektonicznej i funkcji przedmiotowego
terenu.
12. ROZWIĄZANIA PROJEKTOWE.
Propozycje stabilizacji osuwisk występujacych na obszarze objętm badaniami geologicznymi,
zostały podane w pkt. 5.1 dokumentacji geologiczno-inzynierskiej.
Generalnie prace zmierzajace do stabilizacji osuwisk należy wykonać w rejonie
osuwiskowym 1, 1a i 3a.
 W rejonie osuwiska nr1 i1a, zjawiska osuwiskowe zagrażają m.in. infrastrukturze
technicznej i mieszkaniowej tego terenu.
 W rejonie osuwiska 3a niezabezpieczenie osuwiska grozi zniszczeniem zbiornika
wody, położonego w rejonie źródliskowym.
W nawiązaniu do powyższego przyjęto rozwiązania projektowe, wykorzystując szczegóły
zaleceń dokumentacji geologiczno-inzynierskiej.
Projektowane roboty przewidują przewidziane do zgłoszenia :
-odcinkowe zabezpieczenie brzegów potoku Ryjskiego na długości ok. 95.0m. Ubezpieczenia
zlokalizowane zostaną w granicach działki nr 195.
- odcinkowe odwodnienia powierzchniowe (muldy), a także rowy drenażowe wzdłuż drogi
gminnej dz. 204/1 z drenażem powierzchniowym typu „francuskiego”
- zabezpieczenie rejonu zbiornika wody, poprzez zeskalenie terenu i odwodnienie rejonu
zbiornika systemem drenażu głębokiego (drenaż „francuski”)
-nawiązaniu do wniosków Dokumentacji Geologicznej przewidziano odcinkowe
zabezpieczenie skarpy potoku Ryjskiego na odcinku L = 95.0 m.
Opaskę siatkowo kamienną zaprojektowano w rejonie skarpy opadającej do potoku na terenie
osuwiska nr 1.
Odcinkowe zabezpieczenie jest zgodne z obecnymi zaleceniami zawartymi w opracowaniu
„Zasady dobrej praktyki w zabudowie potoków” praca zbiorowa, polecana przez RZGW w
Krakowie.
Wg. „Zasad…” ,nie jest zalecana obecnie kompleksowa zabudowa potoków, a jedynie odcinki
gdzie jest to niezbędne. Ogranicza to w znacznym stopniu w ingerencję w środowisko
naturalne i nie narusza warunków panujących w cieku. Zakres ubezpieczenia uwzględnia
również wyloty z rowów, projektowanych wzdłuż drogi gminnej dz. 204/1.
Wyloty z rowów wyprowadzono na koronę ubezpieczeń siatkowo-kamiennych.
Przewidziano opaskę z koszy siatkowo kamiennych- trzy warstwy koszy o wysokości h=0.5m
i szerokości 1.0m układanych kaskadowo. Powyżej opasek brzegosłon faszynowy kryty,
pasem szerokości 2.0m.
Kosze należy wykonać zgodnie a WTWO w budownictwie hydrotechnicznym.
„mk PERFEKT”
LISTOPAD 2006
-9
Kosz dolny , zagłębić minimum 0.3m poniżej dna potoku. Kosztem układać na warstwie
faszyny nieporostowej o grubości 30 cm.
Kosze siatkowo-kamienne – siatki do produkcji koszy produkowane są z drutu stalowego o
średnicy w zależności od potrzeb: Φ 2,0 mm; Φ 2,2mm; Φ 2,7mm; Φ 3,0mm.
Drut wykonywany jest ze stali niskostopowej, gruboocynkowany, o warstwie cynku
240g/cm2. Dodatkowo, oprócz ocynkowania może być pokryty warstwą ochronną PCW,
grubości 0,4+0,6mm. Nominalna średnica drutu po powleczeniu PCW wynosi 3,7mm.
Powłoka z PCW umożliwia stosowanie budowli siatko-kamiennych w środowisku morskim i
zanieczyszczonym. Siatki wykonuje się z drutu jako podwójnie skręcane o sześciokątnym
kształcie oczka o wymiarach: 5 x 7cm; 6 x 8cm; 8x 10 cm i 10 x 12cm.
Rodzaj i wielkość kosza determinuje kształt i wymiary. Wyróżnia się: kosze do konstrukcji
piętrowych, mają one wysokość 0,5 lub 1,0m, szerokość 1,Om i długość 2,0 + 4,Om,
wewnątrz są wzmocnione pionowymi przeponami z siatki i poziomymi ściągami z drutu.
kosze do konstrukcji materacowych mają wysokość 0,17, 0,23 lub 0,30m, szerokość 2,Om i
długość 3,0 do 6,0 m
kosze do konstrukcji oporowych z gruntu zbrojonego mają wysokość 1,0m, szerokość 2,0 m i
długość 3,0 m.
Obrzeża siatki są wzmocnione drutem. Obrzeże równoległe do kierunku łączenia (splotu)
drutów zwane jest brzegiem siatki; odpowiada dłuższemu wymiarowi siatki stanowiącej
materiał wytwarzania koszy. Obrzeże prostopadłe do brzegu siatki zwane jest rąbkiem;
odpowiada szerokości siatki, wynoszącej 2 lub 3m.
Arkusze siatki łączone są drutem średnicy nie mniejszej od średnicy druty użytego w siatce i z
analogicznym zabezpieczeniem antykorozyjnym powierzchni. Połączenie wykonuje się przez
jedno lub dwukrotne owinięcie (w odstępach 100 - 150mm) drutów łączonych siatek, stosując
drut ciągły na całej długości połączenia.
Kosze wypełnia się materiałem kamiennym.
Jeśli napełnianie koszy wykonuje się maszynami, materiał nie może mieć okruchów o
wymiarach mniejszych od najmniejszego wymiaru oczka siatki.
Przy napełnianiu ręcznym koszy o wymiarze nie mniejszym od 1,0m, jeśli projekt nie stanowi
inaczej, można użyć do 50% objętości materiału o uziarnieniu 0,5 D 71,0 D, umieszczając go
w dolnej, centralnej i przylegającej do zasypki gruntowej części wypełnienia. Materiał ten nie
może znajdować się bliżej jak 0,3m od widocznej powierzchni zbudowanej konstrukcji.
Kosze najniższej warstwy konstrukcji wielowarstwowych ustawia się w miejscach
określonych w projekcie i wzajemnie łączy owiązując drutem przyległe krawędzie. Po
wypełnieniu i uzupełnieniu zasypki układa się kosze kolejnej warstwy i kontynuuje
podwyższanie konstrukcji tak, by styki pionowe koszy sąsiednich warstw nie wypadały w tych
samych miejscach.
Kosze konstrukcji materacowych układa się w miejscu przeznaczenia, jeśli jest ono dostępne i
dogodne do konstruowania umocnienia na miejscu, albo też na palecie umożliwiającej
przeniesienie żurawiem i zsunięcie w trudno dostępne miejsce wbudowania. Przyległe
krawędzie sąsiednich koszy łączy się drutem.
„mk PERFEKT”
LISTOPAD 2006
- 10
Konstrukcje usytuowane w łuku poziomym o promieniu przekraczającym 25m mogą być
wykonywane z typowych koszy, bez potrzeby dostosowywania ich kształtu do krzywizny.
Zabezpieczenie styku kosza z podłożem lub zasypką gruntową wykonuje się, gdy istnieje
zagrożenie wypłukiwania ziarn gruntu; stosuje się osłonę z odpowiednio dobranych warstw
kruszywa, geowłókniny lub innych materiałów określonych w projekcie budowlanym.
Kamień do budowli regulacyjnych powinien być wytrzymały na wpływy atmosferyczne, na
działanie wody i mrozu, odporny na działanie związków chemicznych znajdujących się w
wodzie, nie może ulegać wietrzeniu oraz powinien odznaczać się dużym ciężarem
właściwym. Może to być : granit porfir, andezyt, i piaskowiec twardy i średnio twardy.
Właściwości fizyczne i mechaniczne kamienia: wytrzymałość na ściskanie w stanie
suchopowietrznym co najmniej 8 MPa, mrozoodporność w cyklach co najmniej 25,
ścieralność na tarczy Boechmego 0.25 – 0,5, ciężar objętościowy: dla skał magmowych i
przeobrażonych γ = 2.4 –3,0 kN/m3, dla skał osadowych γ = 1,9 – 3,0 kN/m3, nasiąkliwość
woda w % : dla skał magmowych i przeobrażonych 0,5%, dla skał osadowych 2,5%.
Dostarczany kamień winien być poddany badaniom pełnym i niepełnym. Badania niepełne
obejmują: sprawdzenie czystości kamienia, sprawdzenie kształtów, sprawdzenie wymiarów.
Badania pełne obejmują: sprawdzenie jak wyżej, badania wytrzymałości na ściskanie PN84/B-04110 , badania mrozoodporności PN-85/B-04102, badania ścieralności PN-84/B04111, badania gęstości pozornej PN-66/B-04100, badania nasiąkliwości PN-85/B04101.Badania niepełne należy przeprowadzać dla każdej partii kamienia przedstawionego do
odbioru, badania pełne należy przeprowadzać na każde żądanie odbiorcy
 Roboty hydrotechniczne realizować stosując , cytowane poniżej zasady i przepisy.
-Warunki Techniczne wykonania i odbioru umocnień WTWO – H2 Warszawa 1996.
-Warunki Techniczne wykonania i odbioru umocnień WTWO – H1 Warszawa 1994 (roboty
ziemne).
-Warunki Techniczne, jakim powinny odpowiadać obiekty budowlane gospodarki wodnej i
ich usytuowanie, Dz.U. nr 2/97 z dnia 05.03.1997 r.
-Zbiór projektów typowych budowli regulacyjnych rzek i potoków górskich – „Rzeki i potoki
górskie” Warszawa 1979 r. (K.B.4-7.1(1))
-Zabudowa potoków górskich, Ministerstwo Rolnictwa Warszawa 1995 r.
-Zasady dobrej praktyki w utrzymaniu rzek o potoków górskich ( praca zbiorowa w druku )
-Zasady obliczania największych przepływów rocznych o określonym prawdopodobieństwie
pojawienia się przy projektowaniu obiektów inżynierskich i urządzeń technicznych
gospodarki wodnej w zakresie budownictwa hydraulicznego WTP – H1 Warszawa 1971 r.
-Normy i Przepisy związane
-drenaże i ubezpieczenia odcinków terenu
Przedmiotowe urządzenia, przewidziano w rejonie :
Rejon osuwiska 1 i 1a
- Muldy odwadniające z drenażem, dwie muldy o łącznej długości 126.0m
- Rowy odwadniające wzdłuż drogi gminnej tym :
Rów A L = 179.0m oraz dwa przepusty Φ500 L = 5.0m x 2
Rów B L = 123.0m
Rowy umocnione ściekami betonowymi, oraz sączek „francuski” pod korytkiem
-W rejonie niszy osuwiskowej trzy dreny „francuskie” h= 1.5m o długości 3x 10.0m
Rejon osuwiska 3 (zbiornik)
-mulda odwadniajaca z drenem o długości L = 54.3m
„mk PERFEKT”
LISTOPAD 2006
- 11
-rów szczelny odwadniający z odprowadzeniem do potoku Rajskiego L = 160.0m
-zabezpieczenie rejonu zbiornika
Jak wynika z wniosków zawartych w dokumentacji geologicznej (dla rejonu 3a) projekt
przewiduje :
 Wykonanie drenażu głębokiego oraz systemu rowów odwadniających.
-mulda odwadniajaca z drenem o długości L = 54.3m
-rów szczelny odwadniający z odprowadzeniem do potoku Ryjskiego L = 160.0m
W nawiązaniu do przebiegu krzywej poślizgu, zastosowano drenaż głęboki typu
„francuskiego” tzn.głębokość drenażu 2.5 – 3.0 m.
Odprowadzenie do „muldy” terenowej , którą wody drenażowe odprowadzane będą do potoku
Ryskiego. Mulda o szczelnym dnie, wykonana z elementów komórkowych.
Zeskalenie terenu w rejonie zbiornika :
Jako zabezpieczenie konstrukcyjne projektuje się wytworzenie bryły zeskalonego
gruntu metodą iniekcji wysokociśnieniowej „Jet Grouting”.
Zeskalenie zostanie wykonane w bryle gruntu za murami zbiornika oraz w gruncie
wokół zbiornika
Koniecznym warunkiem jest prawidłowe odwodnienie powierzchniowe, które
zabezpieczy przed nawilgacaniem płaszczyzn poślizgu.
Dla wszystkich projektowanych pali wykonywanych metodą iniekcji strumieniowej „Jet –
Grouting” należy użyć cementu portlandzkiego CP35R.
Projektując zabezpieczenie za pomocą iniekcji wysokociśnieniowej kierowano się
następującymi przesłankami.
 uzyskanie znacznego współczynnika tarcia w płaszczyźnie na styku koluwium i
warstwy fliszu karpackiego
 podniesienie parametrów mechanicznych zeskalonej bryły gruntu
 zwiększenie masy gruntu
 likwidacje parcia za murem oporowym
 możliwość realizacji wzmocnienia bez konieczności zamykania obiektów
komunikacyjnych
Projektowane zeskalenie gruntu zostanie wykonane w technologii wysokociśnieniowej
iniekcji strumieniowej „jet Grouting”.
Zasada wysokociśnieniowej iniekcji strumieniowej „jet grouting” opiera się na mieszaniu
rodzimego gruntu z zaczynem wiążącym wtłaczanym strumieniowo pod wysokim ciśnieniem
(30-80MPa). Naturalna struktura gruntu jest niszczona przez iniekt wypływający z dużą
prędkością z dysz iniekcyjnych. Grunt mieszany jest z zaczynem wiążącym w sposób
jednorodny w strefie oddziaływania strumienia iniektu. Rezultatem wysokociśnieniowej
iniekcji strumieniowej jest uformowanie regularnej strefy gruntobetonowej w kształcie walca
lub tarczy. Średnice kolumn iniekcyjnych wahają się w granicach od 40 do 180cm w
zależności od doboru technologii oraz charakterystyki zaczynu wiążącego. Dzięki bardzo
nieregularnej powierzchni pobocznicy kolumny „jet grouting” charakteryzują się dużą
nośnością i bardzo małymi osiadaniami.

„mk PERFEKT”
LISTOPAD 2006
- 12
Podczas iniekcji zaczyn z dużą energią penetruje obszar projektowanej średnicy kolumny.
Energia iniektu wyrzucanego przez dysze gwałtownie spada w odległości większej od
projektowanego promienia, nie powodując przemieszczeń gruntu.
Proces tworzenia kolumn „jet grouting” można podzielić na dwa zasadnicze etapy:
Etap I Wiercenie. W tej fazie żerdź iniekcyjna (o średnicy 60-90mm) zostaje zagłębiona
do projektowanego poziomu stopy kolumny. Dolna część żerdzi zakończona jest specjalnym
narzędziem wiertniczym dobranym do panujących w podłożu warunków gruntowych. Podczas
wiercenia stosowana jest płuczka powietrzna lub wodna wynosząca urobek na powierzchnię
terenu.
Etap II Formowanie pala. W etapie tym żerdź iniekcyjna jest stopniowo podciągana z
równoczesnym ruchem obrotowym i tłoczeniem zaczynu przez dysze iniekcyjne umieszczone
w dolnej części żerdzi – powstaje regularna kolumna „jet grouting”. Urządzenie wiertnicze
wyposażone jest w automatyczny system regulujący wyciąganie żerdzi, co daje gwarancję
ciągłości oraz osiągnięcia założonych parametrów kolumny iniekcyjnej.
Najistotniejszym czynnikiem warunkującym uzyskanie założonej średnicy spetryfikowanego
słupa gruntu, jest czas utrzymywania wtrysku na jednym poziomie oraz ilość wtłoczonego
iniektu. W gruntach spoistych czas realizacji jest dłuższy niż w gruntach sypkich, oraz
zwiększa się ilość zużytego cementu.
Zaprojektowano wzmocnienie w postaci 64 kolumn iniekcyjnych o średnicy 60cm i średniej
długości 6.0 m rozmieszczonych w regularnej siatce o rozstawie 2.0x2.0m. Łączna długość
iniekcji wynosi 384.0mb. Ilość ta może ulec zmianie, ze względu na możliwe różnice
poziomu zalegania warstwy skalnej.
Schemat rozmieszczenia kolumn iniekcyjnych „jet – grouting” przedstawiony jest na rysunku.
Sposób prowadzenia robót nie powinien naruszać interesu osób trzecich.
Przed rozpoczęciem robót należy zlokalizować wszystkie urządzenia obce mogące kolidować
z projektowaną iniekcją. W przypadku kolizji, urządzenie obce należy przełożyć. Należy
zachować wymagane przepisami odległości iniekcji od urządzeń obcych.
Wiercenie należy prowadzić do takiej głębokości do jakiej będzie to możliwe.
W trakcie wykonywania robót należy zachować wymagania BHP i ochrony środowiska.
 Zabudowa biologiczna
Dla ostatecznego zabezpieczenia terenu zbiornika przewiduje się zabudowę biologiczną
terenu. Do zabudowy biologicznej stosować zieleń szybkokorzeniącą.
13. WYKONANIE ROBÓT
Do obowiązków Wykonawcy należeć będzie opracowanie projektu organizacji robót.
Do wykonania należy stosować materiały posiadające odpowiednie ATESTY.
Integralną częścią dokumentacji są specyfikacje techniczne, gdzie podane są szczegóły
związane z wykonaniem robót.
Złączono również atesty dotyczące geomembran , rur do wody pitnej, materiałów do
ubezpieczeń ,oraz karty katalogowe z opisem montażu.
Należy w czasie prac ziemnych bezwzględnie zabezpieczać odsłonięte partie przed wpływem
czynników atmosferycznych.
Wykopy należy zabezpieczać geosyntetykami (geowłókniny, folie). Prace należy wykonywać
odcinkami, tak aby nie pozostawiać niezabezpieczonych powierzchni na następny dzień.
Pomiar geodezyjny dla planowanej inwestycji wykonano w lipcu 2006r. Wykonana została
mapa zasadnicza 1:500 .
„mk PERFEKT”
LISTOPAD 2006
- 13
Repery robocze zaznaczone są na w.w. mapach.
14. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU.
14.1. Po zakończeniu robót.
14.1.1. Zapotrzebowanie wody i
odprowadzenie ścieków.
Nie dotyczy obiektu.
14.1.2. Emisja zanieczyszczeń gazowych.
Nie dotyczy obiektu. Zanieczyszczenia typu gazowego to jedynie spaliny z maszyn .
14.1.3. Wytwarzanie odpadów stałych.
Nie dotyczy obiektu.
14.1.4. Emisja hałasu i wibracji.
Tego typu uciążliwości wystąpią jedynie w okresie budowy.
14.1.5. Wpływ obiektu na istniejący
drzewostan, glebę, wody powierzchniowe i
podziemnej.
Wykonanie projektowanych robót wymaga niewielkiego odkrzaczenia i usunięcia
pojedynczych drzew. Wpływ na pozostałe elementy środowiska ograniczy się do okresu
budowy.
14.1.6. Warunki ochrony
przeciwpożarowej.
Nie dotyczy inwestycji.
14.2. W trakcie realizacji robót.
Roboty przewidziane projektem mogą mieć negatywny wpływ na środowisko w trakcie
ich prowadzenia w zakresie:
- zmętnienia wód potoku,
- ew. skażenia wód substancjami ropopochodnymi z maszyn budowlanych i środków
transportu,
- hałasu,
- płoszenia zwierzyny.
Prace należy tak prowadzić aby maksymalnie zapobiegać ww uciążliwościom.
„mk PERFEKT”
LISTOPAD 2006
- 14
15. WYTYCZNE BIOZ
15.1 ZAWARTOŚĆ OPRACOWANIA:
1. Rodzaj i zakres robót oraz kolejność realizacji poszczególnych obiektów
2. Wykaz istniejących obiektów budowlanych.
3. Kolejność wykonywania prac.
- zagospodarowanie placu budowy
- roboty ziemne
- roboty budowlano montażowe
- maszyny i urządzenia techniczne usytuowane na placu budowy
4. Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie
niebezpiecznych.
5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwa wynikającym
z wykonywania robót budowlanych.
6. Podstawy prawne.
15.2 RODZAJ I ZAKRES ROBÓT ORAZ KOLEJNOŚĆ
REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW.
Projektowane prace dotyczą wykonania robót związanych z robotami o charakterze
typowo drenażowym
Kolejność realizacji inwestycji będzie następująca:
a)wykonanie prac przygotowawczych
b)wykonanie robót ziemnych związanych z wykonaniem wodociągu
c)wykonanie robót ubezpieczeniowych na skarpach potoku
d)wykonanie odcinkow rowu przydrożnego łącznie z ubezpieczeniami ( geowłokniny.
geokraty, ubezpieczenia skarpowe.
e)roboty palowe
f)roboty wykończeniowe związane z zagospodarowaniem terenu ( plantowanie, obsiewy,
itp. )
15.3 DOJAZD DO BUDOWY
Teren robót położony jest w rejonie słabo zurbanizowanym. Prace wykonywane będą wzdłuż
dogi gminnej i dojazd do budowy nie stwarza problemu. Prace należy wykonywać w oparciu o
projekt organizacji i zabezpieczenia ruchu.
„mk PERFEKT”
LISTOPAD 2006
- 15
15.4 KOLEJNOŚĆ WYKONYWANIA PRAC
 Zagospodarowanie placu budowy
Zagospodarowanie terenu budowy wykonuje się przed rozpoczęciem robót budowlanych,
co najmniej w zakresie:
a) wykonania dróg, wyjść i przejść dla pieszych,
b) doprowadzenia energii elektrycznej oraz wody
c) urządzenia pomieszczeń higieniczno-sanitarnych i socjalnych,
d) zapewnienia oświetlenia naturalnego i sztucznego,
e) zapewnienia łączności telefonicznej,
f) urządzenia składowisk materiałów i wyrobów
Teren budowy lub robót powinien być w miarę potrzeby skutecznie zabezpieczony przed
osobami postronnymi. Dla pojazdów używanych w trakcie wykonywania robót budowlanych
należy wyznaczyć i oznakować miejsca postojowe na terenie budowy. Szerokość dróg
komunikacyjnych na placu budowy lub robót powinna być dostosowana do używanych
środków transportowych. Drogi i ciągi piesze na placu budowy powinny być utrzymane we
właściwym stanie technicznym. Nie wolno na nich składować materiałów, sprzętu lub innych
przedmiotów. Drogi komunikacyjne dla wózków i taczek oraz pochylnie, po których dokonuje
się ręcznego przenoszenia ciężarów nie powinny mieć spadków większych niż 10% Nie jest
dopuszczalne sytuowanie stanowisk. pracy, składowisk wyrobów i materiałów, lub maszyn i
urządzeń budowlanych bezpośrednio pod napowietrznymi liniami elektroenergetycznymi lub
w odległości liczonej w poziomie od skrajnych przewodów, mniejszej niż:
a)3,0 m - dla linii o napięciu znamionowym nieprzekraczającym 1 KV,
b)5,0 m - dla linii i napięciu znamionowym powyżej 1 KW, lecz nieprzekraczającym 15
KV,
c)c) 10,0 m - dla linii o napięciu znamionowym powyżej 15 KV lecz nieprzekraczającym
30 KV,
d)15,0 m - dla linii o napięciu znamionowym powyżej 30 KV, lecz nieprzekraczającym 110
KV,
e)30,0 m - dla linii o napięciu znamionowym powyżej 110 KV.
Żurawie samojezdne, koparki i inne urządzenia ruchome, które mogą zbliżyć się na
niebezpieczną odległość do w/w napowietrznych lub kablowych linii elektroenergetycznych,
powinny być wyposażone w sygnalizatory napięcia.
Okresowe kontrole stanu stacjonarnych urządzeń elektrycznych pod względem
bezpieczeństwa powinny być przeprowadzane, co najmniej jeden raz w miesiącu, natomiast
kontrola stanu i oporności izolacji tych urządzeń, co najmniej dwa razy w roku. Należy
zapewnić dostateczną ilość wody zdatnej do picia pracownikom zatrudnionym na budowie
oraz do celów higieniczno - sanitarnych, gospodarczych i przeciwpożarowych. Ilość wody do
celów higienicznych przypadająca dziennie na każdego pracownika jednocześnie
zatrudnionego nie może być mniejsza niż:
α) 120 l - przy pracach w kontakcie z substancjami szkodliwymi, trującymi lub zakaźnymi
albo powodującymi silne zabrudzenie pyłami, w tym 20 I W przypadku korzystania z
natrysków,
β) 90 l - przy pracach brudzących, wykonywanych w wysokich temperaturach lub
wymagających zapewnienia należytej higieny procesów technologicznych, w tym 60 I w
przypadku korzystania z natrysków,
χ) 30 1- przy pracach nie wymienionych w pkt. „a” i „b”
„mk PERFEKT”
LISTOPAD 2006
- 16
-
Na terenie budowy powinny być urządzone i wydzielone pomieszczenia higieniczno sanitarne i socjalne - szatnie (na odzież roboczą i ochronną), umywalnie, jadalnie,
suszarnie oraz ustępy.
Na terenie budowy powinny być wyznaczone oznakowane, utwardzone i odwodnione
miejsca do składania materiałów i wyrobów. Składowiska materiałów, wyrobów i
urządzeń technicznych należy wykonać w sposób wykluczający możliwość wywrócenia,
zsunięcia, rozsunięcia się lub spadnięcia składowanych wyrobów i urządzeń.
Roboty ziemne
Zagrożenia występujące przy wykonywaniu robót ziemnych:
-
upadek pracownika lub osoby postronnej do wykopu (brak wygrodzenia wykopu
balustradami; brak przykrycia wykopu),
-
zasypanie pracownika w wykopie wąskoprzestrzennym (brak zabezpieczenia ścian
wykopu przed obsunięciem się; obciążenie klina naturalnego odłamu gruntu urobkiem
pochodzącym z wykopu), potrącenie pracownika lub osoby postronnej łyżką koparki przy
wykonywaniu robót na placu budowy lub w miejscu dostępnym dla osób postronnych
(brak wygrodzenia strefy niebezpiecznej).
 Roboty ziemne
Roboty ziemne powinny być prowadzone na podstawie projektu określającego położenie
instalacji i urządzeń podziemnych, mogących znaleźć się w zasięgu . prowadzonych robót.
W czasie wykonywania robót ziemnych miejsca niebezpieczne należy ogrodzić i umieścić
napisy ostrzegawcze.
W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych
przy tych robotach, należy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić
balustrady zaopatrzone w światło ostrzegawcze koloru czerwonego.
Wykopy bez umocnień o głębokości większej niż 1,0 m, lecz nie większej od 2,0 m
można wykonywać, jeżeli pozwalają na to wyniki badań gruntu i dokumentacja geologiczno
inżynierska.
Ruch środków transportowych obok wykopów powinien odbywać się poza granicą klina
naturalnego odłamu gruntu.
W czasie wykonywania robót ziemnych nie powinno dopuszczać się do tworzenia
nawisów gruntu.
Przebywanie osób pomiędzy ścianą wykopu a koparką, nawet w czasie postoju jest
zabronione.
 Roboty budowlano - montażowe
Roboty budowlano montażowe mogą być wykonywane na podstawie projektu montażu
oraz planu "bioz" przez pracowników zapoznanych z instrukcją organizacji montażu oraz
rodzajem używanych maszyn i innych urządzeń technicznych.
Odległość pomiędzy skrajnią podwozia lub platformy obrotowej żurawia a zewnętrznymi
częściami konstrukcji montowanego obiektu budowlanego powinna wynosić co najmniej 0,75
m.
„mk PERFEKT”
LISTOPAD 2006
- 17
Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1,0
m od poziomu podłogi lub ziemi, powinny być zabezpieczone balustradą przed upadkiem z
wysokości.
Ponadto, należy ustalić rodzaje prac, które powinny być wykonywane, przez co najmniej
dwie osoby, w celu zapewnienia asekuracji, ze względu na możliwość wystąpienia
szczególnego zagrożenia dla zdrowia lub życia ludzkiego.
 Maszyny i urządzenia techniczne użytkowane na placu budowy
Zagrożenia występujące przy wykonywaniu robót budowlanych przy użyciu maszyn i
urządzeń technicznych:
- pochwycenie kończyny górnej lub kończyny dolnej przez napęd (brak pełnej osłony
napędu),
- potrącenie pracownika lub osoby postronnej łyżką koparki przy wykonywaniu robót na
placu budowy lub w miejscu dostępnym dla osób postronnych (brak wygrodzenia strefy
niebezpiecznej),
- porażenie prądem elektrycznym (brak zabezpieczenia przewodów zasilających urządzenia
mechaniczne przed uszkodzeniami mechanicznymi).
Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być
montowane, eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz spełniać
wymagania określone w przepisach dotyczących systemu oceny zgodności.
Maszyny i inne urządzenia techniczne, podlegające dozorowi technicznemu, mogą być
używane na terenie budowy tylko wówczas, jeżeli wystawiono dokumenty uprawniające do
ich eksploatacji.
Wykonawca, użytkujący maszyny i inne urządzenia techniczne, niepodlegające dozorowi
technicznemu, powinien udostępnić organom kontroli dokumentację 'techniczno - ruchową
lub instrukcję obsługi tych maszyn lub urządzeń.
Operatorzy lub maszyniści żurawi, maszyn budowlanych, kierowcy wózków i innych
maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje.
15.5 INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM
DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH
Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych
na stanowiskach robotniczych, przeprowadza się jako:
- szkolenie wstępne,
- szkolenie okresowe.
Szkolenia te przeprowadzane są w oparciu o programy poszczególnych rodzajów
szkolenia.
Na placu budowy powinny być udostępnione pracownikom do stałego korzystania,
aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące: wykonywania prac związanych
z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, obsługi maszyn i
innych urządzeń technicznych, postępowania z materiałami szkodliwymi dla zdrowia i
niebezpiecznymi.
„mk PERFEKT”
LISTOPAD 2006
- 18
W/w instrukcje powinny określać czynności do wykonywania przed rozpoczęciem danej
pracy, zasady i sposoby bezpiecznego wykonywania danej pracy. czynności do wykonywania
po jej zakończeniu oraz zasady postępowania w sytuacjach awaryjnych stwarzających
zagrożenia dla życia lub zdrowia pracowników.
Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada
wymaganych kwalifikacji lub potrzebnych umiejętności, a także dostatecznej znajomości
przepisów oraz zasad BHP.
Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy
sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany,
stosownie do zakresu obowiązków.
15.6 ŚRODKI TECHNICZNE I ORGANIZACYJNE
ZAPOBIEGAJACE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z
WYKONYWANIA ROBÓT BUDOWLANYCH.
Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy
sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany,
stosownie do zakresu obowiązków.
Nieprzestrzeganie przepisów bhp na placu budowy prowadzi do powstania bezpośrednich
zagrożeń dla życia lub zdrowia pracowników.
W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników
osoba kierująca, pracownikami obowiązana jest do niezwłocznego wstrzymania prac i
podjęcia działań w celu usunięcia tego zagrożenia.
Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony
indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków
ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę.
Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa
użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi
zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku, słuchu).
Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania
się tymi środkami.
15.7 PPDSTAWA PRAWNA OPRACOWANIA:
-
Ustawa z dnia 26 czerwca 1974 r. - Kodeks pracy (t. jedn. Dz.U. z 1998 r. Nr 21 poz. 94 z
późn. zm.)
art.21 "a" ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz.U. z 2000 r. Nr 106
poz.1126 z późn. zm.)
Ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz.U. Nr 122 poz.1321 z póź.
zm.)
Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie
szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz
szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia
bezpieczeństwa i zdrowia ludzi (Dz.U. Nr 151 poz. 1256)
„mk PERFEKT”
LISTOPAD 2006
- 19
-
-
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie
szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz.U.Nr 62
poz. 285)
rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz.U. Nr 62 poz.
287)
rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U. Nr
62 poz. 288)
uprawnień rzeczoznawców do spraw bezpieczeństwa i higieny pracy, zasad opiniowania
projektów budowlanych, w których przewiduje się pomieszczenia pracy oraz trybu
powoływania członków Komisji Kwalifikacyjnej do Oceny Kandydatów na
Rzeczoznawców (Dz.U. Nr 62 poz. 290)
Rozporządzenie Rady Ministrów z dnia 28 maja 1996 r. w sprawie profilaktycznych
posiłków i napojów (Dz.U. Nr 60 poz. 278)
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 129 poz. 844 z póź. zm.)
Rozporządzenie Ministra Gospodarki z dnia 20 września 20001 r. w sprawie
bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń
technicznych do robót ziemnych, budowlanych i drogowych (Dz.U. Nr 118 poz. 1263)
Rozporządzenie Rady Ministrów z dnia 16 lipca 2002 r. w sprawie rodzajów urządzeń
technicznych podlegających dozorowi technicznemu, (Dz.U. Nr 120 poz. 1021)
Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa
i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz. 401).
Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony
zdrowia (Dz. U. Nr 120 poz. 1126)
„mk PERFEKT”
LISTOPAD 2006
- 20

OPIS TECHNICZNY.

Transkrypt

Podobne dokumenty

PROTOKÓŁ TYPOWANIA ROBÓT REMONTOWYCH

Pod względem geologicznym obszar Miasta i Gminy Wieliczka

Hasło dziennik-budowy

Informacja o danych zamieszczonych w ogłoszeniu

Zamawiający informuje, że w związku z tym, iż wynagrodzenie za

Poradnik Kierownika Budowy

Wykonawca (Kierownik Budowy) obowiązany jest sporządzić przed

brygadzista robót wodno – kanalizacyjnych w zakresie sieci

Kierownik robót teletechnicznych
