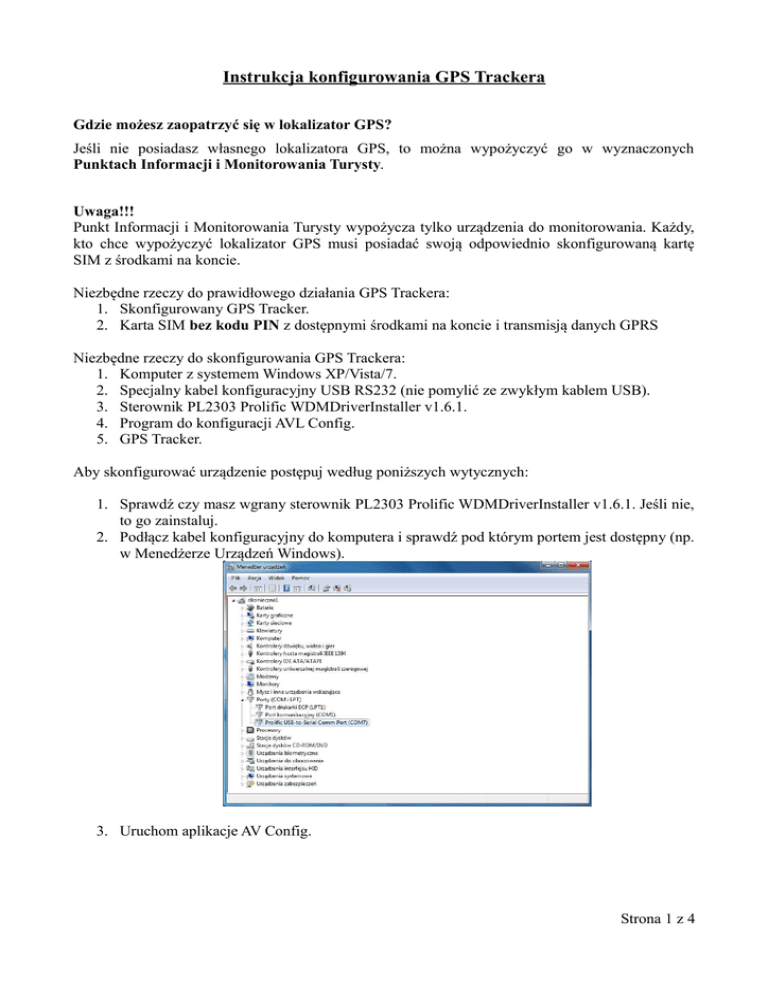

Instrukcja konfigurowania GPS Trackera

Instrukcja konfigurowania GPS Trackera
Gdzie możesz zaopatrzyć się w lokalizator GPS?
Jeśli nie posiadasz własnego lokalizatora GPS, to można wypożyczyć go w wyznaczonych
Punktach Informacji i Monitorowania Turysty.
Uwaga!!!
Punkt Informacji i Monitorowania Turysty wypożycza tylko urządzenia do monitorowania. Każdy,
kto chce wypożyczyć lokalizator GPS musi posiadać swoją odpowiednio skonfigurowaną kartę
SIM z środkami na koncie.
Niezbędne rzeczy do prawidłowego działania GPS Trackera:
1. Skonfigurowany GPS Tracker.
2. Karta SIM bez kodu PIN z dostępnymi środkami na koncie i transmisją danych GPRS
Niezbędne rzeczy do skonfigurowania GPS Trackera:
1. Komputer z systemem Windows XP/Vista/7.
2. Specjalny kabel konfiguracyjny USB RS232 (nie pomylić ze zwykłym kablem USB).
3. Sterownik PL2303 Prolific WDMDriverInstaller v1.6.1.
4. Program do konfiguracji AVL Config.
5. GPS Tracker.
Aby skonfigurować urządzenie postępuj według poniższych wytycznych:
1. Sprawdź czy masz wgrany sterownik PL2303 Prolific WDMDriverInstaller v1.6.1. Jeśli nie,
to go zainstaluj.
2. Podłącz kabel konfiguracyjny do komputera i sprawdź pod którym portem jest dostępny (np.
w Menedżerze Urządzeń Windows).
3. Uruchom aplikacje AV Config.
Strona 1 z 4
4. Wybierz z listy rozwijalnej (Select a SerialPort) port na którym pojawił się kabel USB (np.
COM7).
5. Kliknij przycisk „Open”.
6. Podłącz trackera do kabla i go włącz (diody powinny zacząć mrugać czyli tracker jest
w stanie zapis/odczyt).
7. Kliknij przycisk „Read From Device”
8. Pojawi się komunikat: „Program is ready to read config data from device, it may takes
several minutes, please wait for it!”. Naciśnij TAK.
9. Poczekaj aż pojawi się komunikat Read OK i naciśnij ok.(zostaną zaczytane dane z trackera,
które są aktualnie na nim zapisane. Uzupełnią się puste okienka w programie).
10. Zmień dane w okienkach na takie na których będzie działać tracker (skorzystaj poniżej
z tabeli wytycznych) i naciśnij przycisk „Write To Device”.
Wytyczne dla urządzenia:
Pole do wypełnienia
Treść wypełnienia
APN:
indywidualne ustawienia dla sieci komórkowej:
Tmobile: internet
Orange: internet
Plus GSM: www.plusgsm.pl
Play: internet
APN User:
indywidualne ustawienia dla sieci komórkowej:
Tmobile: Brak (pole puste)
Orange: internet
Plus GSM: Brak (pole puste)
Play: Brak (pole puste)
APN Password:
indywidualne ustawienia dla sieci komórkowej:
Strona 2 z 4
Tmobile: Brak (pole puste)
Orange: internet
Plus GSM: Brak (pole puste)
Play: Brak (pole puste)
Zaznaczyć DNS
Port
8040
DNS1
194.24.181.10
DNS2
194.24.180.10
Domain
gps.wsiodle.lodzkie.pl
Time Interval
Co ile sekund ma być wysyłany sygnał GPS z
pozycja, np. 60
GPS Send Times
Po ilu sekundach przestanie wysyłać GPS,
ustawienie wartości 999 oznacza że nie
przestanie wysyłać.
Ustawiamy 999
Zaznaczyć State
SMS Number
Nr tel pod który wysyłane są współrzędne po
naciśnięciu przycisku SOS np. 500 000 000
Over Speed Value
Po przekroczeniu tej wartości urządzenie
przestanie wysyłać sygnał GPS.
Należy wprowadzić wartość 250 km/h
11. Pojawi się komunikat: „Program is ready to write device from config data, it may takes
several minutes, please wait for it!”. Naciśnij TAK.
12. Poczekaj aż pojawi się komunikat Write OK i naciśnij ok.
13. Możesz użyć funkcji („Read From Fle” i „Write To File”) zapiszesz ustawienia do pliku,
a później je wczytać aby za każdym razem nie poprawiać ustawień w okienkach.
14. Upewnij się, że diody trackera mrugają (jeżeli nie to wyłącz i włącz trackera).
15. Po wyświetleniu komunikatu o powodzeniu zapisu zamknij port za pomocą przycisku
„Close”, a następnie zamknij program naciskając „Exit”.
16. Uruchom ponownie program i zaczytaj jeszcze raz dane z urządzenia w celu weryfikacji czy
dane we wszystkich okienkach poprawnie się zapisały.
17. Możesz zamknąć program naciskając „Close”, a następnie „Exit”. Pojawi się komunikat:
Do you really want to close this program? Naciśnij TAK.
18. Włóż kartę SIM do GPS Trackera, uruchom go i czuj się bezpiecznie.
Sprawdzenie pozycji
1. Wkładamy do trackera kartę sim z aktywnym, znanym nam numerem. Karta musi być bez
PIN! Jeśli to prepaid na koncie musi być kwota potrzebna do wysłania nam sms-a.
2. Czekamy aż urządzenie się włączy.
3. Wysyłamy sms o treści: *000000,000#
Sprawdzenie IMEI
1. Wkładamy do trackera kartę SIM z aktywnym, znanym nam numerem. Karta musi być bez
Strona 3 z 4
PIN!
Jeśli to prepaid na koncie musi być kwota potrzebna do wysłania nam sms-a.
2. Czekamy aż urządzenie się włączy.
3. Wysyłamy na ten numer sms o treści: *000000,801#
4. Dostajemy zwrotny sms z urządzenia z numerem IMEI trackera.
Sprawdzenie IMEI przez kabel USB.
WAŻNE! Żeby w tej metodzie sprawdzenia pojawił się IMEI w urządzeniu musi być karta SIM
1. Podłączamy urządzenie przez kabel konfiguracyjny do komputera.
2. Uruchamiamy program do konfiguracji trackera AV Config.
3. Wybierz z listy rozwijalnej (Select a SerialPort) port na którym pojawił się kabel USB (np.
COM7), prędkość ustawiamy na 38400.
4. Kliknij przycisk „Open”.
5. Włączamy urządzenie.
6. Przechodzimy na zakładkę COM.
7. W pierwszym kilku linijkach wyświetlanej informacji z urządzenia znajdziemy IMEI.
