Wagowe tensometryczne przetworniki pomiarowe – rodzaje korpusów sprężystych
Symbol
Nazwa
Obciążenie znamionowe

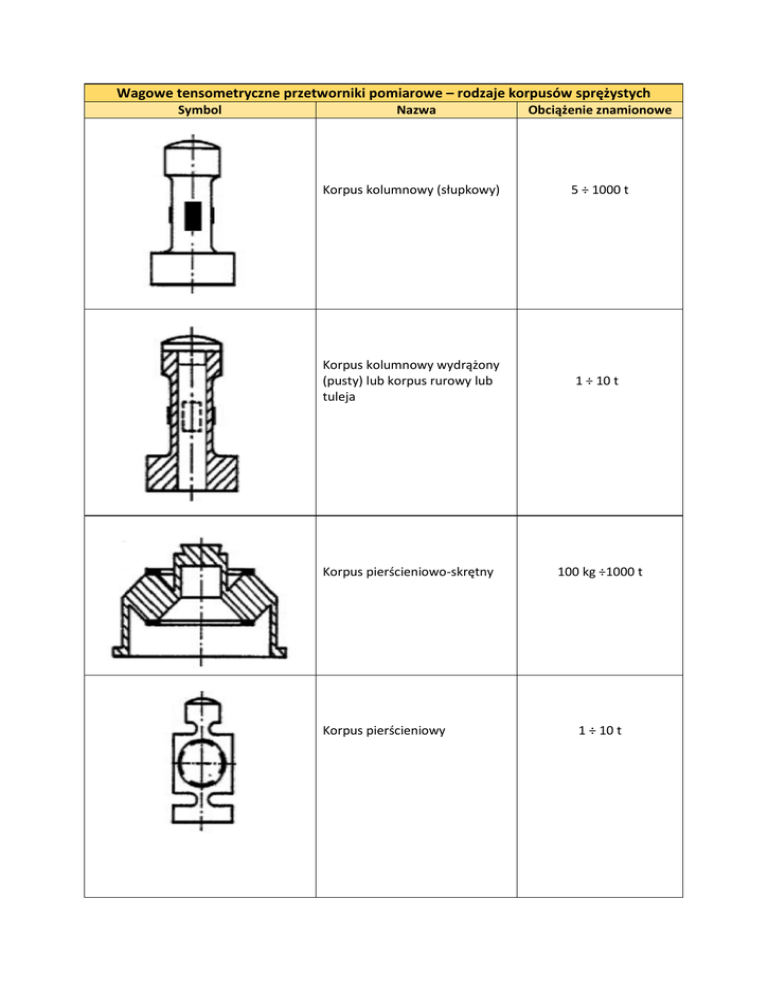

Korpus kolumnowy (słupkowy)
5 ÷ 1000 t
Korpus kolumnowy wydrążony
(pusty) lub korpus rurowy lub
tuleja
1 ÷ 10 t
Korpus pierścieniowo-skrętny
100 kg ÷1000 t
Korpus pierścieniowy
1 ÷ 10 t
Wagowe tensometryczne przetworniki pomiarowe – rodzaje korpusów sprężystych
Symbol
Nazwa
Korpus typu S (podwójna belka
zginana samopowracająca do
położenia pierwotnego)
Korpus przetwornika
platformowego
Korpus podwójnej belki
pracującej na zginanie
Korpus belki pracującej na
ścinanie
Korpus podwójnej belki
pracującej na zginanie
Obciążenie znamionowe
20 kg ÷ 500 kg
5 kg ÷ 20 kg
50 kg ÷ 5 t
100 kg ÷ 50 t
10 kg ÷ 1 t
Wagowe tensometryczne przetworniki pomiarowe – rodzaje korpusów sprężystych
Symbol
Nazwa
Obciążenie znamionowe
Korpus pojedynczej belki
pracującej na zginanie samopowracającej do położenia
pierwotnego.
Opracowanie: mgr inż. Jerzy Mrówka / www.jmmetrology.eu
Źródło: „Handbuch der Meß- Und Automatisierungstechnik in der Produktion“ / VDI-Buch
5 kg ÷ 100 kg
