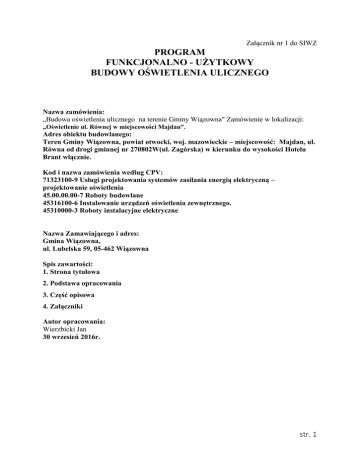

program funkcjonalno

Załącznik nr 1 do SIWZ
PROGRAM
FUNKCJONALNO - UŻYTKOWY
BUDOWY OŚWIETLENIA ULICZNEGO
Nazwa zamówienia:
„Budowa oświetlenia ulicznego na terenie Gminy Wiązowna" Zamówienie w lokalizacji:
„Oświetlenie ul. Równej w miejscowości Majdan”.
Adres obiektu budowlanego:
Teren Gminy Wiązowna, powiat otwocki, woj. mazowieckie – miejscowość: Majdan, ul.
Równa od drogi gminnej nr 270802W(ul. Zagórska) w kierunku do wysokości Hotelu
Brant włącznie.
Kod i nazwa zamówienia według CPV:
71323100-9 Usługi projektowania systemów zasilania energią elektryczną –
projektowanie oświetlenia
45.00.00.00-7 Roboty budowlane
45316100-6 Instalowanie urządzeń oświetlenia zewnętrznego.
45310000-3 Roboty instalacyjne elektryczne
Nazwa Zamawiającego i adres:
Gmina Wiązowna,
ul. Lubelska 59, 05-462 Wiązowna
Spis zawartości:
1. Strona tytułowa
2. Podstawa opracowania
3. Część opisowa
4. Załączniki
Autor opracowania:
Wierzbicki Jan
30 wrzesień 2016r.
str. 1
2. Podstawa opracowania
1. Wizja lokalna w terenie.
2. Ustawa Prawo zamówień publicznych z dnia 29 stycznia 2004r., z późn. zmianami art. 31
ustawy.
3. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego
zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru
robót budowlanych oraz programu funkcjonalno-użytkowego.
4. Ustawa Prawo Budowlane (tj. Dz. U. z dnia 8.03.2016 r., poz. 290 z późn. zm. ).
5. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenie metod
i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac
projektowych oraz planowanych kosztów robót budowlanych określonych w programie
funkcjonalno-użytkowym.
3. CZĘŚĆ OPISOWA
3.1. Opis ogólny przedmiotu zamówienia.
Przedmiotem zamówienia jest wykonanie dokumentacji projektowej i budowy oświetlenia
ulicznego we wskazanej lokalizacji na ul. Równej w Majdanie odcinku drogi/ulicy na terenie
Gminy Wiązowna – w miejscowości: Majdan.
Zamówienie obejmuje:
Etap projektowania: w ramach tego zakresu Wykonawca wykona kompletną dokumentację
projektową, w tym projekt wykonawczy lub budowlano-wykonawczy wraz ze wszystkimi
niezbędnymi uzgodnieniami oraz zgłoszeniem zamiaru wykonania robót budowlanych lub
uzyskaniem ostatecznej decyzji o pozwoleniu na budowę.
Dokumentacja projektowa ma zawierać ( dotyczy oświetlenia instalowanego na istniejących
słupach elektroenergetycznych):
- zgodę PGE Dystrybucja S.A. na zainstalowanie nowych przewodów i opraw na istniejących
słupach elektroenergetycznych,
- opis i rysunki techniczne,
- uzgodnienie projektu z PGE Dystrybucja S.A.,
- uzgodnienie projektu z Zamawiającym,
- zgłoszenie robót do starosty,
- projekt czasowej organizacji ruchu na czas prowadzenia robót,
- przekazanie Zamawiającemu wersji elektronicznej projektów w formacie DWG, DOC, PDF
Projekt budowlano-wykonawczy ma zawierać ( dotyczy oświetlenia instalowanego na nowych
słupach oświetleniowych):
- opis i rysunki techniczne,
- uzgodnienie projektu z PGE Dystrybucja S.A.,
- uzgodnienie projektu z Zamawiającym,
- uzgodnienie trasy w ZUDP,
- ostateczna/e decyzja/e o pozwoleniu na budowę / skuteczne zgłoszenie zamiaru wykonania
robót,
- projekt czasowej organizacji ruchu na czas prowadzenia robót,
- inne dokumenty niezbędne do uzyskania pozwolenia na budowę/ zgłoszenia robót do starosty,
- przekazanie Zamawiającemu wersji elektronicznej projektów w formacie DWG, DOC, PDF,
str. 2
Etap wykonawstwa - budowy: w ramach tego etapu Wykonawca wykona roboty budowlane
na podstawie opracowanej dokumentacji projektowej wykonanej w etapie projektowym
zamówienia. Roboty budowlane polegać będą na:
- tyczeniu geodezyjnym zaprojektowanego oświetlenia – słupów,
- zainstalowaniu 7 nowych słupów elektroenergetycznych,
- zainstalowaniu ok.300 mb. nowych przewodów oświetlenia ulicznego,
- zainstalowaniu nowych konstrukcji nośnych - wysięgniki, mocowania, haki,
- zainstalowaniu 7 nowych opraw oświetleniowych LED,
- wykonanie geodezyjnej inwentaryzacji powykonawczej dla nowych urządzeń
elektroenergetycznych, w tym również dla zainstalowanych opraw oświetleniowych na
istniejących słupach,
- przeprowadzenie wymaganych prób i badań, uzyskaniem odbiorów robót i przygotowaniem
dokumentów związanych z oddaniem do użytkowania wybudowanych obiektów.
Szczegółowy zakres wykonawstwa opisany jest w poszczególnych częściach zamówienia.
PODSTAWA PRAWNA DOTYCZĄCA WYKONYWANIA ROBÓT BUDOWLANYCH
DOT. INSTALACJI OŚWIETLENIA ULICZNEGO NA ISTNIEJĄCYCH
PODPORACH/SŁUPACH ELEKTROENERGETYCZNYCH.
Na podstawie Ustawy z dnia 7 lipca 1994 roku Prawo Budowlane ( tj. Dz. U. z dnia
8.03.2016r. poz. 290 z późn. zm.), roboty budowlane w rozumieniu Ustawy Art.3 ust. 7
polegające na instalowaniu urządzeń, jakimi są oprawy oświetleniowe wraz z osprzętem
elektrycznym (złącza bezpiecznikowe i zaciski przyłączeniowe) oraz mechanicznym
(wysięgniki), na obiektach budowlanych jakimi są istniejące słupy sieci elektroenergetycznej
niskiego napięcia, nie wymagają pozwolenia na Budowę, według przepisów Ustawy Prawo
Budowlane art. 29 ust. 2 pkt. 15.
W przypadku instalowania słupów po nowych trasach Wykonawca będzie musiał zgłosić
zamiar wykonania robót w Starostwie Powiatowym w Otwocku ( art. 29 ust. 1 pkt 19a.
oraz art. 30 ust. 1 pkt 1 Ustawy Prawo budowlane ).
Dla montażu oświetlenia na istniejących słupach elektroenergetycznych, Wykonawca
zgłosi zamiar wykonania robót do starosty jako „przebudowa linii elektroenergetycznej
w zakresie montażu linii oświetlenia ulicznego” – art. 30 ust.1 pkt 2b) Ustawy Prawo
budowlane.
3.2 Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia.
3.2.1. Wymagania ogólne Zamawiającego
Do zadań Wykonawcy będzie należała realizacja następujących prac:
• uzyskanie przez Wykonawcę w imieniu Zamawiającego zgód od właścicieli nieruchomości
na przebiegu inwestycji oświetlenia ulicznego w formie umów cywilno - prawnych do celów
złożenia przez Zamawiającego oświadczenia o prawie dysponowania nieruchomością na cele
budowlane przy składaniu do starosty zgłoszenia zamiaru wykonania robót budowlano –
instalacyjnych; wykaz nr dz. ew. dla lokalizacji jest uwidoczniony w WT wydanych przez
PGE Dystrybucja S.A., w wydanej decyzji o ustaleniu lokalizacji inwestycji celu publicznego.
• dokonanie zgłoszenia zamiaru wykonania robót do starosty zgodnie z art. 30 ust.1 Ustawy
Prawo budowlane
• wykonanie projektu wykonawczego lub budowlano-wykonawczego wraz ze wszystkimi
niezbędnymi uzgodnieniami,
• zawiadomienie Powiatowego Inspektora Nadzoru Budowlanego o zamiarze rozpoczęcia robót
wraz ze złożeniem i załączeniem oświadczenia o podjęciu obowiązków kierownika budowy dotyczy prac wykonywanych na podstawie zgłoszenia,
str. 3
• przewiduje się maksymalne wykorzystanie istniejących słupów elektroenergetycznych, co jest
zgodne z postulatem, o możliwie oszczędne skalkulowanie potrzeb inwestycyjnych,
• wykonawca jest zobowiązany do odtworzenia nawierzchni dróg zniszczonych w czasie
wykonywania robót do stanu nie gorszego niż pierwotny i zapewnienia przejezdności dróg
podczas wykonywania robót. Wykonawca odtworzy nawierzchnie w sposób uzgodniony
z zarządcą danej drogi,
• wykonanie pomiarów i przeprowadzenie rozruchu zamontowanych urządzeń,
• prowadzenie wymaganej przepisami prawa dokumentacji budowy,
• zakończenie prac i przekazanie wykonanych obiektów, instalacji i terenu Zamawiającemu,
• przestrzeganie warunków BHP prowadzenia robót na terenie Gminy Wiązowna.
Charakterystyczne parametry określające zakres dokumentacji projektowych oraz robót
budowlanych.
Zamawiający przewiduje wykonanie oświetlenia ulicznego na odcinku nieoświetlonym
drogi/ulicy Równej w Majdanie (odcinek ok. 300 mb.) poczynając od ulicy Zagórskiej – drogi
gminnej Nr 270802W do wysokości końca działki Hotelu Brant , tj. do dz. ew. nr 51. Warunki
techniczne Nr 15/R5/05029 z dnia 20.03.2015r. z PGE Dystrybucja, decyzja ostateczna Nr
24/2015 z dnia 7.04.2015r. o lokalizacji inwestycji celu publicznego zamieszczono w
załącznikach nr: 4.1 , 4.2, 4.3 i 4.4.
4. ZAŁĄCZNIKI
4.1. Załącznik nr 1 – plan sytuacyjny dot. przedmiotowej lokalizacji oświetlenia ulicznego.
4.2. Załącznik nr 2 – warunki techniczne z PGE Dystrybucja Nr 15/R5/05029, z dnia 20.03.2015r.
4.3. Decyzja ostateczna Nr 24/2015 z dnia 7.04.2015r. o ustaleniu lokalizacji inwestycji celu
publicznego – dot. lokalizacji oświetlenia ulicznego: Majdan ul. Równa na dz. nr ew.: 47,
95, 57, 46/9, 44/6, 44/7, 43/4, 42/3, 42/2, 41/1, 40, 39, 37/2, 41/2, 85, 44/8, obręb 15 Majdan.
4.4. Parametry techniczne opraw oświetleniowych LED.
str. 4
