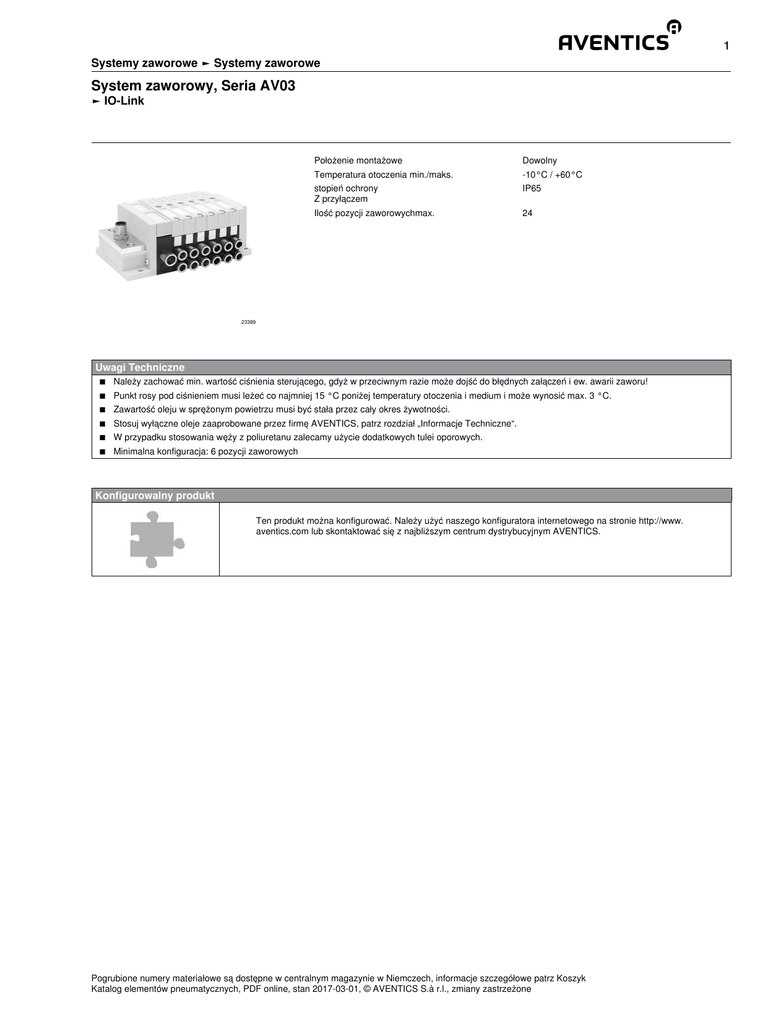

System zaworowy, Seria AV03
1
Systemy zaworowe ► Systemy zaworowe
System zaworowy, Seria AV03
► IO-Link
Położenie montażowe
Dowolny
Temperatura otoczenia min./maks.
-10°C / +60°C
stopień ochrony
Z przyłączem
IP65
Ilość pozycji zaworowychmax.
24
23389
Uwagi Techniczne
■ Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu!
■ Punkt rosy pod ciśnieniem musi leżeć co najmniej 15 °C poniżej temperatury otoczenia i medium i może wynosić max. 3 °C.
■ Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności.
■ Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział „Informacje Techniczne“.
■ W przypadku stosowania węży z poliuretanu zalecamy użycie dodatkowych tulei oporowych.
■ Minimalna konfiguracja: 6 pozycji zaworowych
Konfigurowalny produkt
Ten produkt można konfigurować. Należy użyć naszego konfiguratora internetowego na stronie http://www.
aventics.com lub skontaktować się z najbliższym centrum dystrybucyjnym AVENTICS.
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2017-03-01, © AVENTICS S.à r.l., zmiany zastrzeżone
2
Systemy zaworowe ► Systemy zaworowe
System zaworowy, Seria AV03
► IO-Link
Rozmiary w mm
6
23
12,5
16
12,5
12,5
16,5
6
22,9
50
52
52
10,5
1)
25
37,5
A
16
4,3
2
2)
5
82
5
4,5
72
5
57,1
1
12,5
B
C
IM0041549
1) IO-Link
2) Kątownik mocujący (opcjonalny)
A = liczba pozycji zaworowych x 12,5 mm + liczba płyt zasilających x 16 mm + 12 mm
B = liczba pozycji zaworowych x 12,5 mm + liczba płyt zasilających x 16 mm + 39,5 mm
C = liczba pozycji zaworowych x 12,5 mm + liczba płyt zasilających x 16 mm + 25,5 mm
Przy określaniu wymiarów należy uwzględnić płytę zasilającą przed pierwszym zaworem.
1 = przyłącze wtykowe Ø4 mm, Ø6 mm i Ø8 mm. Kierunek połączenia 1: prosty i kątowy 90° (wymienne przyłącza)
2 i 4 = przyłącze wtykowe Ø3 mm. Kierunek połączenia: kątowy 90°
2 i 4 = przyłącze wtykowe Ø4 mm i Ø6 mm. Kierunek połączenia: prosty i kątowy 90° (wymienne przyłącza)
3 i 5 = przyłącze wtykowe Ø8 mm. Kierunek połączenia: prosty
R = ograniczony wylot powietrza sterowania wstępnego, przyłącze wtykowe Ø4 mm. Kierunek połączenia: prosty
X = zewnętrzne sterowanie wstępne, przyłącze wtykowe Ø4 mm. Kierunek połączenia: prosty
Przedstawiono przykładową konfigurację. Wymiary konfiguracji można obliczyć na podstawie wzoru lub bezpośrednio odczytać w konfiguratorze.
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2017-03-01, © AVENTICS S.à r.l., zmiany zastrzeżone
3
Systemy zaworowe ► Systemy zaworowe
System zaworowy, Seria AV03
► IO-Link
Wymiary w calach
1)
0.91 0.63
0.49
0.49
0.49
0.65
2.05
0.24
0.24
0.90
1.97
2.05
0.41
0.98
1.48
A
0.63
0.17
0.08
2)
0.20
3.23
0.20
0.18
2.83
0.20
0.25
1
0.49
B
C
IM0043862
1) IO-Link
2) Kątownik mocujący (opcjonalny)
A = liczba pozycji zaworowych x 0.49 inch + liczba płyt zasilających x 0.63 inch + 0.47 inch
B = liczba pozycji zaworowych x 0.49 inch + liczba płyt zasilających x 0.63 inch + 1.83 inch
C = liczba pozycji zaworowych x 0.49 inch + liczba płyt zasilających x 0.63 inch + 1 inch
Przy określaniu wymiarów należy uwzględnić płytę zasilającą przed pierwszym zaworem.
1 = przyłącze wtykowe 5/32″, 1/4″ i 5/16″. Kierunek połączenia 1: prosty i kątowy 90° (wymienne przyłącza)
2 i 4 = przyłącze wtykowe 1/8”. Kierunek połączenia: kątowy 90°
2 i 4 = przyłącze wtykowe 5/32″ i 1/4″. Kierunek połączenia: prosty i kątowy 90° (wymienne przyłącza)
3 i 5 = przyłącze wtykowe 5/16″. Kierunek połączenia: prosty
R = ograniczony wylot powietrza sterowania wstępnego, przyłącze wtykowe 5/32″. Kierunek połączenia: prosty
X = zewnętrzne sterowanie wstępne, przyłącze wtykowe 5/32″. Kierunek połączenia: prosty
Pokazana została konfiguracja przykładowa. Dostarczony produkt może się z tego względu różnić od ilustracji.
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2017-03-01, © AVENTICS S.à r.l., zmiany zastrzeżone
4
Systemy zaworowe ► Systemy zaworowe
System zaworowy, Seria AV03
► IO-Link
Układ styków, kodowanie A
2
1
3
5
4
Buchse_A-Codiert
Styk
Bus, M12x1, kod A, 5-styk.
2
UA +24 V
1
L+
3
L-
4
CQ (dane IO-Link)
5
UA 0 V
