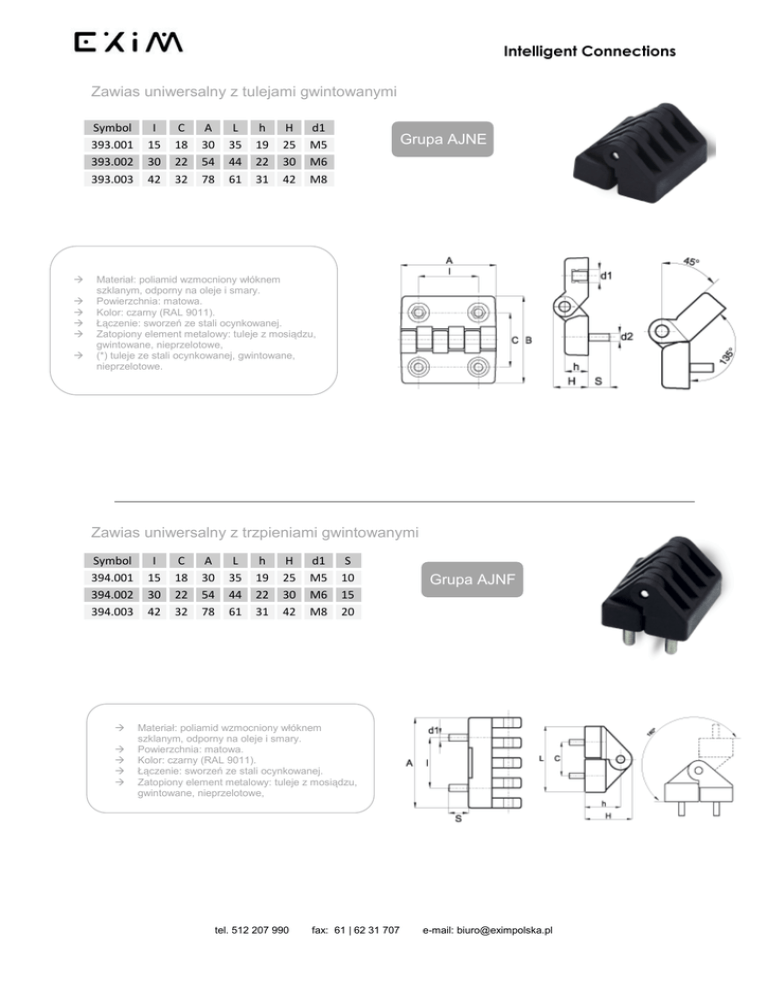

Zawias uniwersalny z tulejami gwintowanymi
Symbol
393.001
393.002
393.003






I
15
30
42
C
18
22
32
A
30
54
78
L
35
44
61
h
19
22
31
H
25
30
42
d1
M5
M6
M8
Grupa AJNE
Materiał: poliamid wzmocniony włóknem
szklanym, odporny na oleje i smary.
Powierzchnia: matowa.
Kolor: czarny (RAL 9011).
Łączenie: sworzeń ze stali ocynkowanej.
Zatopiony element metalowy: tuleje z mosiądzu,
gwintowane, nieprzelotowe,
(*) tuleje ze stali ocynkowanej, gwintowane,
nieprzelotowe.
Zawias uniwersalny z trzpieniami gwintowanymi
Symbol
394.001
394.002
394.003





I
15
30
42
C
18
22
32
A
30
54
78
L
35
44
61
h
19
22
31
H
25
30
42
d1
M5
M6
M8
S
10
15
20
Grupa AJNF
Materiał: poliamid wzmocniony włóknem
szklanym, odporny na oleje i smary.
Powierzchnia: matowa.
Kolor: czarny (RAL 9011).
Łączenie: sworzeń ze stali ocynkowanej.
Zatopiony element metalowy: tuleje z mosiądzu,
gwintowane, nieprzelotowe,
tel. 512 207 990
fax: 61 | 62 31 707
e-mail: [email protected]
