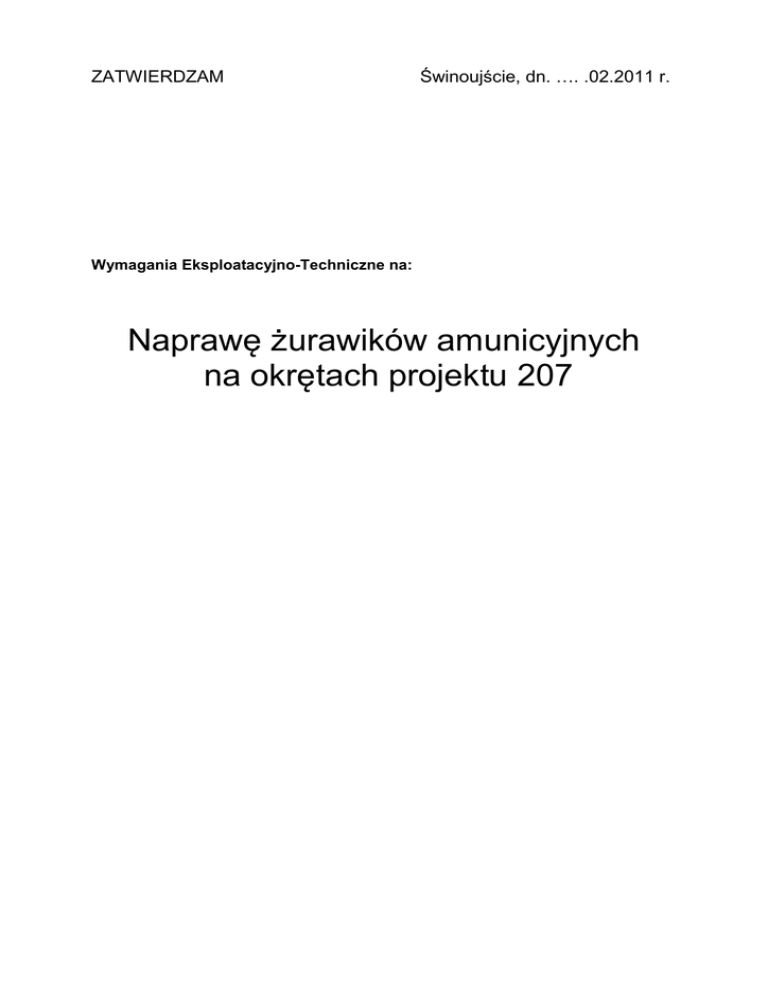

ZATWIERDZAM
Świnoujście, dn. …. .02.2011 r.
Wymagania Eksploatacyjno-Techniczne na:
Naprawę żurawików amunicyjnych
na okrętach projektu 207
I.
Przedmiotem zamówienia jest ;
Naprawa żurawików amunicyjnych na okrętach projektu 207.
II.
Termin wykonania prac;
Terminy zakończenia prac – 30.04.2014 r.
III.
Pozycja planu;
Plan
Wydatków
Bieżących,
rozdział
75204,
paragraf
427,
pozycja
003,
nr zadania C04/1.
IV.
Miejsce wykonania:
Wykonanie przedmiotu zamówienia nastąpi w miejscu bazowania okrętów w Porcie
Wojennym Świnoujście.
V.
Użyte w specyfikacji skróty oznaczają:
1. COL – Centralny Organ Logistyczny – Szefostwo Techniki Morskiej Inspektorat
Wsparcia Sił Zbrojnych; ul. Pułaskiego 7, 81-301 Gdynia, faks: (058) 626 35 80;
2. GESTOR – Zarząd Planowania Logistycznego N-4 Sztabu Marynarki Wojennej;
ul. Pułaskiego 7, 81-301 Gdynia.
3. Użytkownik – Główny Inżynier Jednostki Wojskowej 3854.
1
1.1
WYMAGANIA TECHNICZNE
W ramach umowy, Wykonawca jest zobowiązany: dobrać wciągarkę ręczną
o SWL = 60 kg, dostosować istniejące mocowanie wciągarki żurawika (w razie
niemożliwości lub nieopłacalności dostosowania należy zaprojektować i wykonać nowe
mocowanie wyciągarki), opracować dokumentację techniczną żurawika uwzględniającą
dobraną wciągarkę oraz jej mocowanie wraz z ramieniem żurawika, wymienić linę
nośną, przedstawić opracowaną dokumentację do uzgodnienia: Wojskowemu Dozorowi
Technicznemu oraz Gestorowi. Po dokonanych uzgodnieniach przedstawić celem
zatwierdzenia dokumentację techniczną do Gestora.
1.2
Przekazanie dokumentacji technicznej Zamawiającemu powinno nastąpić nie później
niż do dnia podpisania „Protokołu odbioru technicznego”. Cała dokumentacja związana
z żurawikiem przechodzi na własność Zamawiającego.
1.3
Dokumentacja techniczna powinna uwzględniać wykorzystanie istniejącego mocowania
wciągarki oraz ramienia żurawika. W razie niemożliwości lub nieopłacalności
wykorzystania w/w elementów, należy zaprojektować i wykonać nowe, nie zmieniając
ich miejsca zamontowania.
1.4
Bęben wciągarki powinien zapewnić nawinięcie liny stalowej o średnicy ok. 6,5 mm
i długości 8 m.
1.5
Zamontowane wyciągarki muszą być nowe, pochodzić z bieżącej produkcji tj. z roku
2013 r., spełniać warunki techniczne Wojskowego Dozoru Technicznego (Dz. U. nr 61
poz. 383 Rozporządzenie MON z dnia 25.03.2010 r. w sprawie warunków technicznych
dozoru technicznego dla niektórych specjalistycznych urządzeń transportu bliskiego)
oraz być przystosowane do pracy w warunkach morskich.
1.6
Na wszystkich okrętach objętych umową należy zamontować jeden typ wciągarki,
jednego producenta, zakres i sposób wykonania prac przystosowawczych istniejących
elementów żurawika do zamontowania nowej wciągarki powinien być identyczny.
1.7
Nowe liny nośne powinny posiadać ważne atesty.
1.8
Długość liny dla pojedynczego żurawika – 8 m. Wytrzymałość liny powinna pozwalać
na bezpieczne podnoszenie ładunków niebezpiecznych o max. ciężarze 60 kg.
1.9
Wykonawca będzie zobowiązany do uzgodnienia w formie pisemnej z Użytkownikiem
terminu udostępnienia poszczególnych okrętów do naprawy z co najmniej 20 dniowym
wyprzedzeniem.
1.10 Wykonawca przesyła uzgodniony z WDT projekt techniczny do GESTORA celem
zatwierdzenia.
1.11 Wykonawca po otrzymaniu zatwierdzonego projektu przystępuje do wykonania prac
naprawczych.
1.12 Wszystkie urządzenia, podzespoły, części i techniczne środki materiałowe niezbędne do
wykonania umowy dostarcza Wykonawca. Przedmioty dostawy muszą być nowe,
pochodzić z bieżącej produkcji i posiadać atest producenta (świadectwo jakości).
Nie dopuszcza się zastosowania części i podzespołów regenerowanych.
1.13 Wszystkie zdemontowane w trakcie prac urządzenia i podzespoły są własnością
Marynarki Wojennej i podlegają przekazaniu oficerowi nadzorującemu na okręcie.
1.14 Wykonawca zobowiązany będzie do bezwzględnego przestrzegania przepisów
obowiązujących na terenie wojskowym, a w czasie wykonywania prac na jednostkach
pływających podporządkować się poleceniom dowódcy okrętu.
1.15 W czasie trwania realizacji zamówienia dopuszcza się zmianę miejsca postoju okrętów
MW.
1.16 Wszystkie koszty transportu w tym: urządzeń, podzespołów i części zamiennych do
naprawy ponosi Wykonawca.
1.17 Dane teleadresowe do kontaktu z Użytkownikiem na wniosek Wykonawcy udostępni,
Zamawiający po zakończeniu procedury przetargowej i wyłonieniu Wykonawcy usługi.
2
2.1
WYMAGANIA JAKOŚCIOWE
Przedmiot specyfikacji musi być zgłoszony przez Wykonawcę do odbioru
jakościowego, którego dokona w imieniu Zamawiającego komisja odbiorcza,
przedstawiciel RPW oraz Delegatura Wojskowego Dozoru Technicznego.
2.2
Zgłaszanie rozpoczęcia prac Wykonawca będzie wykonywał z wyprzedzeniem
uzgodnionym z Głównym Inżynierem JW. 3854, RPW oraz WDT.
2.3
Całością spraw związanych z organizacją zapewnienia jakości przedmiotu specyfikacji
będzie kierować RPW. Zakres oraz terminarz odbiorów prac Wykonawca uzgodni
bezpośrednio z RPW, Głównym Inżynierem JW. 3854 i WDT.
2.4
Wykonawca musi posiadać wydane przez organ właściwej jednostki Dozoru
Technicznego uprawnienie do wytwarzania, naprawiania i modernizacji urządzeń
technicznych.
2.5
Wszystkie wymagania jakościowe, będą podlegały nadzorowaniu w formie odbioru
wojskowego realizowanego zgodnie z wymaganiami AQAP 2120.
2.6
Wykonawcy muszą być znane zasady nadzorowania realizacji umowy przez
przedstawiciela WDT i zobowiązuje się on spełnić wymagania w zakresie jego
niezbędnych potrzeb wynikających z realizacji przez niego zadań.
2.7
W zakresie odstępstw od poszczególnych wymagań jakościowych, nie wpływających
na obniżenie stanu technicznego i sprawności żurawików, ostateczną decyzję podejmie
Zamawiający po uzyskaniu opinii WDT, RPW i Głównego Inżyniera JW. 3854.
2.8
Upoważnia się inspektora WDT, do opiniowania wniosków o odstępstwo od
poszczególnych
wymagań
jakościowych,
wysyłanych
przez
Wykonawcę
do
Zamawiającego – w celu podjęcia decyzji.
2.9
Wykonawca, kiedy jest to niezbędne, zapewnieni przedstawicielowi wojskowemu
środki wymagane do prawidłowego wykonania odbioru wojskowego oraz wszelką
pomoc potrzebną do oceny, weryfikacji, udokumentowania lub zwolnienia przedmiotu
zamówienia.
2.9.1 Umożliwienie oceny zgodności systemu zarządzania jakością zakładu
remontowego z obowiązującymi procedurami i zweryfikowania zgodności
zamówienia z wymogami umowy.
2.9.2 Umożliwienie weryfikowania każdego procesu, procedury kontroli i badań
po to, aby określić, czy Wykonawca spełnia (lub nie spełnia) warunki umowy.
2.9.3 W razie potrzeby udostępnianie przyrządów pomiarowych i urządzeń do badań
oraz personel do ich obsługi tych urządzeń i do przeprowadzenia czynności
weryfikacyjnych, jeżeli będzie tego wymagał przedstawiciel wojskowy.
2.9.4 Zapewnienie, że w badaniach zdawczo – odbiorczych przedmiotu specyfikacji,
do wyznaczania wartości mierzalnych użyte zostaną materiały i środki techniczne
(materiały pędne, oleje i smary, odczynniki chemiczne itp.) posiadające
udokumentowaną
(atesty,
certyfikaty,
świadectwa
jakości)
zgodność
z odpowiednimi wzorcami odniesienia zgodnymi z technologią serwisowania.
2.10 Czas przeprowadzenia odbioru technicznego, nie będzie wpływał na zmianę terminu
wykonania prac określonych w specyfikacji.
2.11 Wykonawca będzie zobowiązany (przed rozpoczęciem prac) do dostarczenia do komisji
odbiorczej dokumentacji związanej z planem jakości realizowanych prac, prób
i odbiorów urządzeń stanowiących przedmiot niniejszej specyfikacji.
2.12 Zamawiający i COL zastrzega sobie prawo do monitorowania wszystkich prac
związanych z przedmiotem specyfikacji.
3
3.1
ODBIÓR I ROZLICZENIE PRAC
Przedmiot specyfikacji musi być zgłoszony przez Wykonawcę do odbioru
jakościowego, którego dokona w imieniu Zamawiającego - RPW, komisja odbiorcza
oraz WDT, które wyda dla każdego egzemplarza żurawika decyzję o dopuszczeniu do
eksploatacji.
3.2
Zgłaszanie rozpoczęcia prac Wykonawca będzie wykonywał z wyprzedzeniem
uzgodnionym z RPW, Głównym Inżynierem JW.3854 oraz WDT.
3.3
Całością spraw związanych z organizacją zapewnienia jakości przedmiotu specyfikacji
będzie kierować właściwy WDT. Zakres oraz terminarz odbiorów prac, Wykonawca
uzgodni bezpośrednio z RPW, komisją odbiorczą i WDT.
3.4
Przed zgłoszeniem prac do odbioru Wykonawca wykona „Program prób zdawczoodbiorczych”.
3.5
„Program prób zdawczo-odbiorczych” przed zatwierdzeniem przez COL, Wykonawca
uzgadnia i opiniuje u Głównego Inżyniera JW. 3854, RPW i WDT.
3.6
Po zakończeniu odbioru prac w oparciu o „Program prób zdawczo-odbiorczych”
Wykonawca wykona „Protokół odbioru technicznego” dla każdego okrętu.
3.7
„Protokół odbioru technicznego” należy wykonać zgodnie ze wzorem stanowiącym
załącznik
nr
3
dla
każdej
okrętu
oddzielnie.
Protokół
należy
sporządzić
w 3 egz.
3.8
Usługa opłacana będzie po zrealizowaniu całości prac przewidzianych w umowie
i dostarczeniu do Zamawiającego wszystkich „Protokołów odbioru technicznego”.
4
4.1
WYMAGANIA GWARANCYJNE
Wykonawca udzieli 24 miesięcznej gwarancji na wszystkie nowo zamontowane oraz
modyfikowane urządzenia i podzespoły ujęte w „Protokole odbioru technicznego”
danej jednostki MW.
4.2
Okres gwarancji rozpoczyna się od daty podpisania „Protokołu odbioru technicznego”.
4.3
Reklamacje z tytułu niesprawności powstałej w czasie obowiązującej gwarancji składać
będzie Użytkownik do Wykonawcy z jednoczesnym powiadomieniem Szefostwa
Techniki Morskiej IW SZ i RPW.
4.4
Za termin zgłoszenia reklamacji uważa się datę wpłynięcia aktu reklamacyjnego do
Wykonawcy.
4.5
Rozpatrzenie aktu reklamacyjnego przez Wykonawcę nastąpi w terminie 14 dni
kalendarzowych od daty jego złożenia przez Użytkownika u Wykonawcy. Naprawa
uszkodzeń stanowiących treść reklamacji usunięta będzie przez Wykonawcę w terminie
określonym w PPG.
4.6
Wydłużenie terminu usunięcia niesprawności powyżej terminu określonego w PPG,
może nastąpić tylko z przyczyn niezależnych od Wykonawcy, na podstawie wniosku
o przesunięcie terminu wykonania prac, zatwierdzonego przez Użytkownika.
4.7
PPG sporządza Wykonawca przy udziale Użytkownika.
4.8
W przypadku nieuwzględnienia reklamacji, Wykonawca będzie miał obowiązek
w terminie 14 dni roboczych od dnia złożenia przez Zamawiającego aktu
reklamacyjnego przedstawić pisemne uzasadnienie swojego stanowiska.
4.9
W przypadku negatywnego rozpatrzenia przez Wykonawcę aktu reklamacyjnego,
Zamawiający zastrzega sobie prawo do odwołania się od decyzji Wykonawcy
w terminie 14 dni roboczych od daty otrzymania uzasadnienia.
4.10 Z usunięcia wad i usterek Wykonawca i Użytkownik sporządzą protokół,
potwierdzający przywrócenie wymaganych parametrów technicznych i jakościowych.
4.11 Termin zakończenia gwarancji na wymienione w trakcie trwania umowy podzespoły
będzie przedłużony o okres od daty podpisania PPG do podpisania protokołu zdawczo
odbiorczego po usunięciu niesprawności.
4.12 Wykonawca zobowiązany będzie do niezwłocznego i w pełnym zakresie naprawienia
wszystkich szkód powstałych w wyniku uszkodzeń zamontowanych urządzeń.
4.13 W okresie obowiązywania gwarancji, Wykonawca zobowiązany będzie do pisemnego
powiadomienia Zamawiającego o: zmianie siedziby, ogłoszeniu likwidacji, zawieszeniu
działalności i innych uwarunkowaniach związanych z zabezpieczeniem okresu
gwarancyjnego.
4.14 Odpowiedzialność Wykonawcy z tytułu rękojmi nie jest wyłączona.
Załączników 3 na 4 str.
Zał. nr 1 – Zakres prac naprawczych na okrętach typu 207 - na 1 str.
Zał. nr 2 – Warunki taktyczno techniczne żurawika amunicyjnego – na 2 str.
Zał. nr 3 – Wykaz Prac Naprawczych - na 1 str.
Załącznik nr 1.
ZAKRES PRAC NAPRAWCZYCH NA OKRĘTACH PROJ. 207
ILOŚĆ OKRĘTÓW 12 SZT.
1.
Dobrać nową wciągarkę ręczną spełniającą warunki techniczne Wojskowego Dozoru
Technicznego dla urządzeń służących do przenoszenia ładunków niebezpiecznych.
2. Ocenić zakres zmian w istniejącej konstrukcji żurawika koniecznych do zamontowania
nowej wciągarki.
3. Opracować dokumentację techniczną naprawianego żurawika. Dokumentacja powinna
uwzględniać wszystkie elementy funkcjonalne żurawika: nową wciągarkę ręczną, jej
mocowanie, ramię żurawika, nową linę, hak oraz ewentualne elementy zabezpieczające.
4. Dokumentację techniczną przedstawić do uzgodnienia z odpowiednią delegaturę WDT
i przesłać do zatwierdzenia Gestorowi.
5. Zdemontować z okrętów istniejące elementy żurawika, które nie będą wykorzystane po
jego naprawie lub wymagają modyfikacji.
6. Dostosować istniejące elementy żurawika: mocowanie wciągarki i ramię, do dobranej
wciągarki ręcznej.
7. Wykonać oraz zamontować na okrętach zgodnie z zatwierdzą dokumentację techniczną
wciągarkę ręczną.
8. Uzbroić nową linę nośną wykorzystując dotychczasowy hak.
9. Założyć na wciągarkę nową linę nośną.
10. Po wykonaniu prac, kompletny żurawik przedstawić do odbioru komisji odbiorczej oraz
Delegaturze WDT, RPW i komisji JW.3854.
11. Przekazać 3 egzemplarze (oraz jeden egzemplarz w wersji elektronicznej) dokumentacji
technicznej w języku polskim do Zamawiającego (w przypadku montażu wciągarki
pochodzenia zagranicznego, jeden egzemplarz dokumentacji przekazać w języku
oryginalnym producenta). Nanieść poprawki na schematach ogólnookrętowych.
Dokumentacja techniczna żurawika powinna zawierać: dokumentację naprawczą,
dokumentację eksploatacyjną, oraz dokumentację konstrukcyjną.
Załącznik nr 2.
WARUNKI TAKTYCZNO TECHNICZNE ŻURAWIKA
AMUNICYJNEGO
1. Warunki pracy.
Żurawik amunicyjny przeznaczony jest do zamontowania na okręcie, na pokładzie otwartym.
Jego konstrukcja powinna zapewniać bezawaryjną pracę podczas zalewania wodą morską,
przy przechyłach i przy podwyższonym poziomie drgań oraz w zakresie temperatur od – 200C
do + 45oC. Materiały użyte do budowy wciągarki oraz nowowykonanych elementów
żurawika powinny być odporne na działanie wody morskiej oraz opadów atmosferycznych.
2. Dane wyjściowe (taktyczne):
−
−
SWL = 60 kg,
maksymalna siła na dźwigni korby – do 150 N
3. Sprzężenie techniczne z innymi rodzajami wyrobów:
− brak
4. Wymagania konstrukcyjno-techniczne.
a) Ogólne wymagania konstrukcyjne.
− wciągarka powinna być przystosowana do bezawaryjnej pracy w środowisku
morskim, odporna na zalewanie wodą morską;
− zapewnić bezawaryjną pracę w czasie przechyłów i przegłębień okrętu.
b) Wymiary zewnętrzne wciągarki powinny umożliwić jej zamocowanie z wykorzystaniem
istniejących mocowań.
c) Wymagania dotyczące wyglądu zewnętrznego, powłoki ochronnej i barw powłok
ochronnych.
− według ustaleń producenta.
d) Wymagania dotyczące bezpieczeństwa:
− powinna spełniać warunki techniczne Wojskowego Dozoru Technicznego
dotyczące żurawi okrętowych służących do podnoszenia materiałów
niebezpiecznych.
e) Wymagania dotyczące oddziaływań klimatycznych:
− zakres temperatury otoczenia w czasie pracy – 200C do + 45oC;
− wilgotność powietrza 100 %;
− warunki morskie.
5. Wciągarka musi posiadać:
− zabezpieczenie uniemożliwiające samoczynne rozwinięcie liny z wyciągarki pod
wpływem ciężaru podwieszonego ładunku oraz w przypadku puszczenia korby
wciągarki przez obsługę;
− hamulec awaryjny, niezależny od roboczego mechanizmu wciągarki;
6. Wykaz części zamiennych, narzędzi i wyposażenia.
− komplet części zamiennych pozwalający na dwuletnią eksploatację urządzenia.
7. Wykaz dokumentów wchodzących w skład dokumentacji eksploatacyjnej.
a) Dostawca urządzenia dostarczy komplet dokumentacji zawierający:
− instrukcję budowy,
− instrukcję działania,
− instrukcję obsługiwania, napraw i konserwacji,
− instrukcję przechowywania i transportu,
− książkę gwarancyjną,
− komplet rysunków obejmujący wciągarkę, sposób jej zamocowania oraz pozostałe
elementy żurawika,
− katalog części zamiennych.
b) Dokumentacja powinna być dostarczona w trzech egzemplarzach w formie
książkowej, oraz jedna kopia dokumentacji na nośniku CD. Dokumentacja powinna
być w języku polskim obok dokumentacji w języku producenta,
w wypadku dostawy urządzenia produkcji zagranicznej.
8. Cechowanie.
a) Miejsce nanoszenia cechowania.
− Tabliczki znamionowe powinny być zamontowane na zewnętrznej obudowie
urządzenia.
b) Treść cechowania.
− Zgodnie z wymaganiami WDT.
c) Sposób cechowania.
− Zgodnie z wymaganiami WDT
Załącznik nr 3
WYKAZ PRAC NAPRAWCZYCH
Lp.
1
Nazwa naprawianego
obiektu i krótki opis
uszkodzenia, ilość godzin
pracy mechanizmów
ŻURAWIK
AMUNICYJNY
Szczegółowy opis i zakres pracy potrzebnej do usunięcia
uszkodzenia
Materiały podstawowe
nazwa
Wykonać
prace
zgodnie
z
WYMAGANIAMI
EKSPLOATACYJNO-TECHNICZNYMI
NA
NAPRAWĘ
ŻURAWIKA AMUNICYJNEGO NA OKRĘTACH PROJEKTU
207 – załącznik nr 1 do WET.
1.
Dobrać nową wciągarkę ręczną spełniającą warunki
techniczne Wojskowego Dozoru Technicznego dla urządzeń
służących do przenoszenia ładunków niebezpiecznych.
2.
Ocenić zakres zmian w istniejącej konstrukcji żurawika
koniecznych do zamontowania nowej wciągarki.
3.
Opracować dokumentację techniczną naprawianego żurawika.
Dokumentacja powinna uwzględniać wszystkie elementy
funkcjonalne żurawika: nową wciągarkę ręczną, jej
mocowanie, ramię żurawika, nową linę, hak oraz ewentualne
elementy zabezpieczające.
4.
Dokumentację uzgodnioną z odpowiednią delegaturą WDT
oraz RPW przesłać do Gestora celem zatwierdzenia.
5.
Zdemontować z okrętów istniejące elementy żurawika, które
nie będą wykorzystane po jego naprawie lub wymagają
modyfikacji.
6.
Dostosować istniejące elementy żurawika: mocowanie
wciągarki i ramię, do dobranej wciągarki ręcznej.
7.
Wykonać oraz zamontować na okrętach zgodnie
z zatwierdzoną dokumentacją techniczną wciągarkę ręczną.
8.
Uzbroić nową linę nośna wykorzystując dotychczasowy hak.
9.
Założyć na wyciągarkę nową linę nośną.
10. Po wykonaniu prac, kompletny żurawik przedstawić
do odbioru komisji odbiorczej JW. 3854 oraz Delegaturze
WDT i RPW.
11. Przekazać 3 egzemplarze (oraz jeden egzemplarz w wersji
elektronicznej) dokumentacji technicznej w języku polskim
do Zamawiającego (w przypadku montażu wciągarki
pochodzenia zagranicznego, jeden egzemplarz dokumentacji
przekazać w języku oryginalnym producenta). Nanieść
poprawki na schematach ogólnookrętowych. Dokumentacja
techniczna żurawika powinna zawierać: dokumentację
naprawczą, dokumentację eksploatacyjną, oraz dokumentację
konstrukcyjną.
Zgodnie z
projektem
ilość
dostawca
12
Wykona
wca
