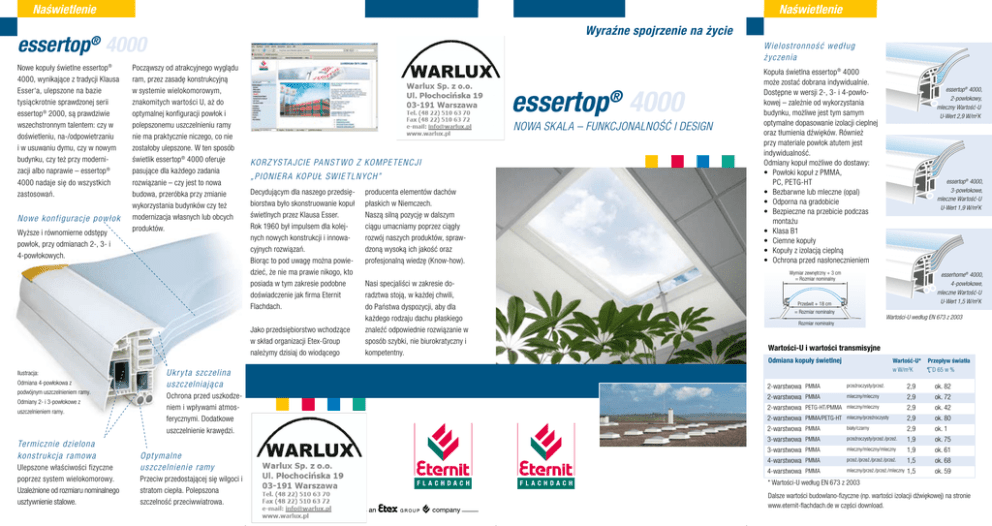

essertop® 4000

Naświetlenie
Naświetlenie
essertop 4000
Nowe kopuły świetlne essertop®
4000, wynikające z tradycji Klausa
Esser‘a, ulepszone na bazie
tysiąckrotnie sprawdzonej serii
essertop® 2000, są prawdziwie
wszechstronnym talentem: czy w
doświetleniu, na-/odpowietrzaniu
i w usuwaniu dymu, czy w nowym
budynku, czy też przy modernizacji albo naprawie – essertop®
4000 nadaje się do wszystkich
zastosowań.
N owe konf igur acje p ow ł o k
Wyższe i równomierne odstępy
powłok, przy odmianach 2-, 3- i
4-powłokowych.
Online-Infos
Począwszy od atrakcyjnego wyglądu
ram, przez zasadę konstrukcyjną
w systemie wielokomorowym,
znakomitych wartości U, aż do
optymalnej konfiguracji powłok i
polepszonemu uszczelnieniu ramy
nie ma praktycznie niczego, co nie
zostałoby ulepszone. W ten sposób
świetlik essertop® 4000 oferuje
pasujące dla każdego zadania
rozwiązanie – czy jest to nowa
budowa, przeróbka przy zmianie
wykorzystania budynków czy też
modernizacja własnych lub obcych
produktów.
Odmiana 4-powłokowa z
podwójnym uszczelnieniem ramy.
essertop 4000
Nowa skala – funkcjonalność i design
KO R Z Y S TA J C I E PA N S T W O Z KO M P E T E N C J I
„ P I O N I E R A KO P U Ł S W I E T L N YC H ”
Decydującym dla naszego przedsiębiorstwa było skonstruowanie kopuł
świetlnych przez Klausa Esser.
Rok 1960 był impulsem dla kolej­
nych nowych konstrukcji i innowacyjnych rozwiązań.
Biorąc to pod uwagę można powiedzieć, że nie ma prawie nikogo, kto
posiada w tym zakresie podobne
doświadczenie jak firma Eternit
Flachdach.
Odmiany 2- i 3-powłokowe z
uszczelnieniem ramy.
Ter micznie d zielona
kons t r ukcja r amowa
Ulepszone właściwości fizyczne
poprzez system wielokomorowy.
Uzależnione od rozmiaru nominalnego
usztywnienie stalowe.
producenta elementów dachów
płaskich w Niemczech.
Naszą silną pozycję w dalszym
ciągu umacniamy poprzez ciągły
rozwój naszych produktów, spraw­
dzoną wysoką ich jakość oraz
profesjonalną wiedzę (Know-how).
Nasi specjaliści w zakresie do­
radz­t wa stoją, w każdej chwili,
do Państwa dyspozycji, aby dla
każdego rodzaju dachu płaskiego
znaleźć odpowiednie rozwiązanie w
sposób szybki, nie biurokratyczny i
kompetentny.
U k r y t a s zczelina
us zczelniaj ą c a
Ochrona przed uszkodzeniem i wpływami atmosferycznymi. Dodatkowe
uszczelnienie krawędzi.
O pt y malne
us zczelnienie r amy
Przeciw przedostającej się wilgoci i
stratom ciepła. Polepszona
szczelność przeciwwiatrowa.
W ielo s t ronno ś ć wed ł ug
ż yczenia
®
Jako przedsiębiorstwo wchodzące
w skład organizacji Etex-Group
należymy dzisiaj do wiodącego
Ilustracja:
Wyraźne spojrzenie na życie
www.et er nit -f lachdach.de
®
ETERNIT FLACHDACH GmbH
Berghäuschensweg 77
41464 Neuss
Skrytka pocztowa 100465 . 41404 Neuss
Tel.: +49 2131 183-0
Fax: +49 2131 183-300
www.eternit-flachdach.de
E-Mail: [email protected]
Kopuła świetlna essertop® 4000
może zostać dobrana indywidualnie.
Dostępne w wersji 2-, 3- i 4-powłokowej – zależnie od wykorzystania
budynku, możliwe jest tym samym
optymalne dopasowanie izolacji cieplnej oraz tłumienia dźwięków. Również
przy materiale powłok atutem jest
indywidualność.
Odmiany kopuł możliwe do dostawy:
• Powłoki kopuł z PMMA,
PC, PETG-HT
• Bezbarwne lub mleczne (opal)
• Odporna na gradobicie
• Bezpieczne na przebicie podczas montażu
• K lasa B1
• Ciemne kopuły
• Kopuły z izolacją cieplną
• Ochrona przed nasłonecznieniem
essertop® 4000,
2-powłokowy,
mleczny Wartość-U
U-Wert 2,9 W/m2K
essertop® 4000,
3-powłokowe,
mleczne Wartość-U
U-Wert 1,9 W/m2K
Wymiar zewnętrzny + 3 cm
= Rozmiar nominalny
esserhome® 4000,
4-powłokowe,
mleczne Wartość-U
U-Wert 1,5 W/m2K
Prześwit + 18 cm
= Rozmiar nominalny
Wartości-U według EN 673 z 2003
Rozmiar nominalny
Wartości-U i wartości transmisyjne
Odmiana kopuły świetlnej
2-warstwowa
2-warstwowa
2-warstwowa
2-warstwowa
2-warstwowa
3-warstwowa
3-warstwowa
4-warstwowa
4-warstwowa
Wartość-U*
w W/m2K
PMMA
przeźroczysty/przeź.
PMMA
mleczny/mleczny
PETG-HT/PMMA mleczny/mleczny
PMMA/PETG-HT mleczny/przeźroczysty
PMMA
biały/czarny
PMMA
przeźroczysty/przeź./przeź.
PMMA
mleczny/mleczny/mleczny
PMMA
przeź./przeź./przeź./przeź.
PMMA
mleczny/przeź./przeź./mleczny
2,9
2,9
2,9
2,9
2,9
1,9
1,9
1,5
1,5
Przepływ światła
D 65 w %
ok. 82
ok. 72
ok. 42
ok. 80
ok. 1
ok. 75
ok. 61
ok. 68
ok. 59
* Wartości-U według EN 673 z 2003
Dalsze wartości budowlano-fizyczne (np. wartości izolacji dźwiękowej) na stronie
www.eternit-flachdach.de w części download.
Naświetlenie
Oprócz naturalnego doświetlenia, odpowietrzenie i zaopatrzenie w świeże
Wieńce nasadowe
S olidna baza dla ś wiatła i powietrza
Systemy-otwierania
powietrze jest centralną zaletą kopuł świetlnych Eternit. Różnorodne systemy otwierania umożliwiają indywidualne codzienne wietrzenie.
Otwarcie dla per f ekcyjnego wietrzenia
essertop® 4000 z otwarciem Elektro 300 Comfort
W ienie c na s ad ow y P C V, 15 i 3 0 cm
O pr z y r z ą d owanie si ł ow ników
• Izolowany termicznie (Wartość-U 1,17 W/m2K)
• Zintegrowany fartuch przeciw uderzeniom deszczu
• Z kapinosem na górnej półce wieńca
• Możliwe do zastosowania do wszystkich kopuł świetlnych serii essertop®, esserhome® i esserdur®
Szeroki zakres oprzyrządowania do róznego rodzaju siłowników daje
jeszcze więcej komfortu obsługi i bezpoieczeństwa
Zdalnie s terowana
c ent r ala went y lac y jna
Do prostej i wygodnej obsługi kopuł
świetlnych pilotem zdalnego sterowania. Możliwe tylko w połączeniu z
siłownikiem elektrycznym 24 V.
W ienie c mo d er niz ac y jny P C V, 15 cm
• Podwyższenie wbudowanego wieńca nasadowego o 15 cm, jeżeli zamontowana zostanie dodatkowa izolacja cieplna
• Możliwe podwyższenie o 30 cm przy zastosowaniu
wieńców modernizacyjnych
• Izolowany cieplnie (Wartość-U 1,17 W/m2K)
• Zintegrowany fartuch przeciw uderzeniom deszczu;
kapinos na górnej półce wieńca
• Możliwy do zastosowania do wieńców nasadowych Eternit i prawie wszystkich obcej produkcji
Łzawnik
zapobiegający wpływowi
wody resztkowej
Fartuch przeciw
uderzeniom deszczu
Jako ochrona górnego
punktu przyłączeniowego
pokrycia dachowego
O t w ier acz r ę czny,
w r ze cionow y
O t w ier acz elek t r yczny
E lek t ro 3 0 0 B a sic
O t w ier acz elek t r yczny
E lek t ro 5 0 0
Ten otwieracz mechaniczny poruszany
jest korbą ręczną i może być uruchamiany bezstopniowo. Nadaje się do
kopuł świetlnych do wielkości 150 x
150 cm, maksymalny skok wynosi
280 mm. W komplecie dostarczane
są: konsola, otwieracz wrzecionowy i
materiały montażowe.
• Wysokość skoku 280 mm
• Trzpień ze stali ocynkowanej/
mosiądz
• Nie wymagają serwisowania
• Ustawiane bezstopniowo
• Nadają się do: kopuł świetlnych
serii essertop®, esserhome® i esserdur®
Ten elektryczny otwieracz do codziennego wietrzenia posiada skok
o wysokości 300 mm. W zakres
dostawy odmiany essertop® wchodzą
konsola mocująca, siłownik i materiał
montażowy.
• Wysokość skoku 300 mm
• Napęd elektryczny 230V z ochroną przeciwbryzgową w obudowie z wy sokiej jakości tworzywa sztucznego
• Nie wymagają serwisowania
• Automatyczne wyłączenie
w położeniu krańcowym
• Wyłączenie pod obciążeniem
• Termiczny bezpiecznik
przeciążeniowy
• Możliwy napęd tandemowy bez
dodatkowych modułów
współbieżnych
• Nadają się do: kopuł świetlnych
serii essertop®, esserhome® i esserdur®
Ten elektryczny otwieracz do coOtwieracz elektryczny fumilux® 24 nadziennego wietrzenia posiada skok
pędzany jest prądem stałym 24 V i poo wysokości 500 mm. W zakres
siada skok o wysokości 300, 500 lub
dostawy odmiany essertop® wchodzą 750 mm. Z odpowiednią centralą alarkonsola mocująca, siłownik i materiał mową może zostać zastosowany również do klap dymowych w klatkach
montażowy.
schodowych. W zakres dostawy od• Wysokość skoku 500 mm
• Napęd elektryczny 230V z ochroną miany essertop® konsola mocująca, si przeciwbryzgową w obudowie z łownik i materiał montażowy.
wysokiej jakości metalu
• Wysokość skoku 300, 500 lub
• Nie wymagają serwisowania
750 mm
• Automatyczne wyłączenie
• Napęd elektryczny 24V z ochroną
w położeniu krańcowym
przeciwbryzgową w obudowie z
• Termiczny bezpiecznik
wysokiej jakości aluminium
przeciążeniowy
• Bezobsługowe
• Możliwy napęd tandemowy bez
• Automatyczne wyłączenie
dodatkowych modułów
w położeniu krańcowym
współbieżnych
• Nadające się do: kopuł świetlnych
• Nadające się do: kopuł świetlnych
serii essertop®, esserhome® ®
®
i esserdur®
serii essertop , esserhome
®
i esserdur
O t w ier acz elek t r yczny
f umilu x ® 24
E lek t r yczny pr z ycisk
went y lac y jny z
lamp k ą kont roln ą
Przycisk wentylacji jako model
na lub podtynkowy.
Zes t aw
czujników w iat r/d es zcz
Rejestruje siłę wiatru i ewentualne
opady i zamyka automatycznie kopułę
świetlną.
W y j ś cie / wej ś cie na dach
Wentylowana kopuła świetlna wyposażona jest w dwa elektryczne siłowniki z
ramionami zamykającymi (od rozmiaru
nominalnego 100 x 100 cm), które
umożliwiają szerokie otwarcie kopuły
i tym samym łatwe wejście na dach.
Ponadto posiadane są do dyspozycji
ręczne systemy otwarcia (podpora albo
sprężyna gazowa). Na życzenie może
zostać zintegrowana funkcja wyjścia na
dach (otwarcie od zewnątrz).
