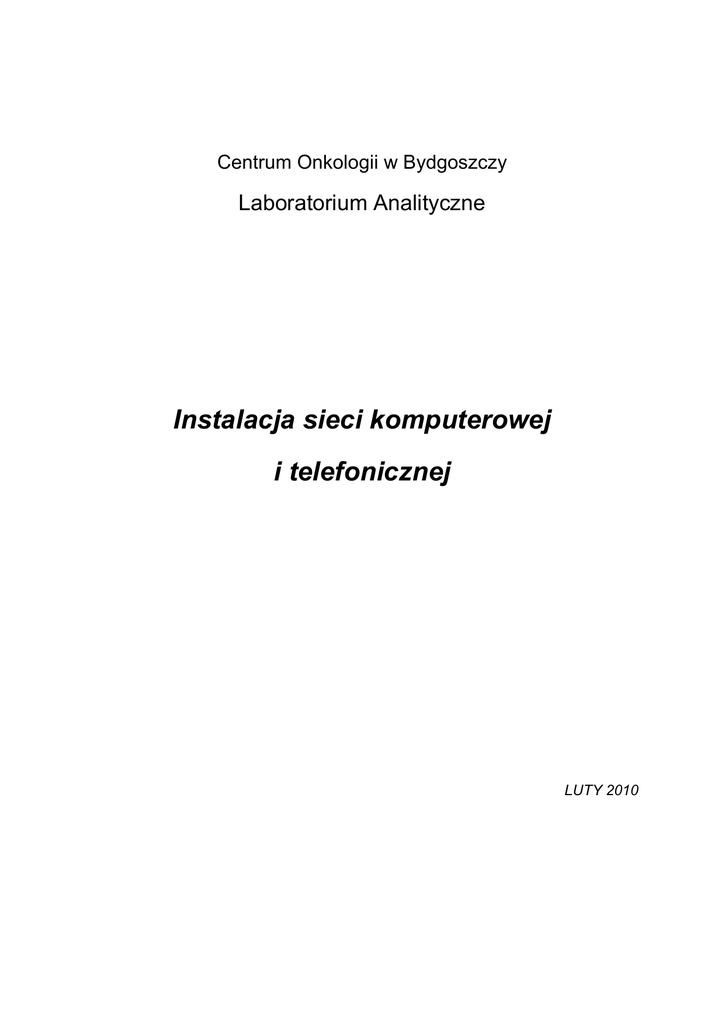

Centrum Onkologii w Bydgoszczy
Laboratorium Analityczne
Instalacja sieci komputerowej
i telefonicznej
LUTY 2010
Sieć komputerowa i telefoniczna
SPIS TREŚCI
1.Wstęp
1.1 Zakres opracowania
1.2 Materiały wyjściowe
2.Opis ogólny systemu okablowania
2.1 Wymagania ogólne
2.2 Struktura okablowania
2.3 Założenia techniczne
2.4 Protokoły transmisji danych
3.Zgodność rozwiązania z normami
4. Opis techniczny rozwiązania
4.1 Punkty dystrybucyjne
4.1.1 Zalecenia instalacyjne
4.2 Okablowanie światłowodowe
4.3 Okablowanie miedziane
4.4 Gniazda stacji roboczych
4.5 System korytowy
4.6 Urządzenia aktywne
5. Testowanie instalacji
6. Trasy przebiegu okablowania i rozmieszczenia gniazd
Laboratorium Analityczne - Centrum Onkologii w Bydgoszczy
Strona 2
1.WSTĘP
1.1 Zakres opracowania
Tematem opracowania jest rozbudowa sieci strukturalnej w Laboratorium
Analitycznym Centrum Onkologii w Bydgoszczy w związku z przebudową budynku.
1.2 Materiały wyjściowe
Ofertę opracowano w oparciu o następujące fakty i dokumenty:
Konsultacje z Inwestorem,
Projekt przebudowy Laboratorium Analityczne – Technologia firmy MEDES
rzut niskiego parteru
Wizja lokalna obiektu,
Wytyczne producentów standardu okablowania strukturalnego HELLERMANN
- TYTON DATA, MOLEX PN
Obowiązujące przepisy, normy i katalogi.
2. OPIS OGÓLNY SYSTEMU OKABLOWANIA
W Centrum Onkologii we Bydgoszczy istnieje system okablowania
strukturalnego wykonany w latach 1999-2009. System wykorzystywany jest do
obsługi sieci komputerowej oraz sieci telefonicznej.
Elementy, z których została wykonana instalacja, spełniają wymagania norm:
ISO 11801, EN 50173, EIA/TIA 568A.
Umożliwia on transmisję sygnałów cyfrowych i analogowych.
W budynku, w części obejmującej Laboratorium Analityczne istnieje częściowo sieć
strukturalna. Ze względu na skalę przebudowy nie ma możliwości wykorzystania
istniejącej struktury
2.1 Wymagania ogólne – na podstawie konsultacji z Inwestorem i wizji lokalnej.
Uwzględnienie docelowego okablowania strukturalnego w standardach
HELLERMANN-TYTON DATA, MOLEX PN
Uwzględnienie lokalizacji dotychczasowych punktów dystrybucyjnych sieci.
Konieczność zapewnienia transmisji w szkielecie przełączanego Ethernetu z
prędkością 1Gbit/s w chwili obecnej i 10Gbit/s w przyszłości.
Konieczność integracji sieci Laboratorium Analitycznego z siecią CO,
Strona 3
Konieczność zachowania możliwości niezależnej pracy wewnętrznej sieci CO i
sieci dostępu do Internetu.
Konieczność rozdzielenia sieci informacyjnej od sieci służącej do transmisji
danych obrazowych
Rozbudowa istniejącego lokalnego punktu dystrybucyjnego sieci,
Urządzenia aktywne firmy 3COM w celu zapewnienia zgodności z istniejącą
siecią i eksploatacji centralnego zarządzania i monitoringu,
Dobór urządzeń musi uwzględniać dążenie Inwestora dotyczące
bezpieczeństwa danych i ochrony sieci przed niepowołanym dostępem,
Funkcjonalności sieci strukturalnej ma obejmować obsługę telefonów w
części przebudowywanej
Stosowanie elementów pasywnych i kabla nieekranowanego kategorii 5+
Ciągłość( 24h x 7 dni) i bezawaryjność pracy sieci (zasilanie awaryjne z
monitorowaniem),
Możliwość przyłączenia urządzeń, które będą używane dziś i w przyszłości
(dla których okablowanie zostało zaprojektowane),
Kompatybilność z podstawowymi standardami komunikacji sieciowej,
Sieć strukturalna w Laboratorium Analitycznym jest częścią sieci Centrum
Onkologii w Bydgoszczy obejmującej:.
Centrum Onkologii im. F. Łukaszczyka w Bydgoszczy
ul. I.Romanowskiej
Centrum Diagnostyczno – Lecznicze we Włocławku ul. Kowalska
Studio Zdrowia Kobiety w Bydgoszczy ul. Gdańska
Centrum Onkologii eksploatuje systemy informatyczne wymagające
bezpiecznych połączeń między wszystkimi lokalizacjami. Ponadto niezbędny jest
dostęp do zewnętrznych systemów i struktur sieciowych. Ze względów
bezpieczeństwa a także ograniczania łącznych kosztów posiadania przyjęto zasadę
izolowania chronionej sieci wewnętrznej ( nie mającej kontaktu ze strukturami
zewnętrznymi) od sieci chronionej w ograniczonym zakresie mającej kontakt np. z
siecią akademicką i Internetem ( rys.1). W dalszej części opracowania sieć
chroniona w ograniczonym zakresie będzie nazywana siecią otwartą. Pomiędzy
siecią chronioną i otwartą nie ma wymiany danych na poziomie abonenckim.
Sieć chroniona tworzy dwie niezależne struktury: sieć informacyjna i sieć
danych obrazowych, wymieniające dane na poziomie centralnych przełączników.
Sieci te powinny pozostać nie zależne ze względu na duże wymagania stawiane
sieci przez urządzenia produkujące i zarządzające danymi obrazowymi.
Strona 4
Sieci zewnętrzne:
Np. Internet, KPSI,TPSA ...
CO
Sieć otwarta
Sieć danych obrazowych
ROUTER
Sieć chroniona
Sieć informacyjna
ZAPORA
Strona 5
Sposób funkcjonowania sieci informatycznej przedstawia poniższy
schemat
Łącze
otwarte
Internet
Studio Zdrowia Kobiety
Bydgoszcz
Szy
frow
BYDMAN
ane
VP
N
Kujawsko-Pomorska Sieć Informacyjna
TORMAN
Łą
cz
tw
eo
e
a rt
Szy
fr
BydgoszczDMA
BY
N
Ł ą cz
owa
ne p
ołąc
ze n
e otw
arte
Włocławek
ie
VPN
Toruń
Cenrum DiagnostycznoLecznicze
Włocławek
Centum Onkologii
Bydgoszcz
2.2 Struktura okablowania
struktura połączeń Laboratorium Analitycznego jest częścią schematu
gwiazdy Lokalnego Punktu Dystrybucyjnego 3 na niskim parterze budynku
Lokalny Punktu Dystrybucyjny 3 jest podłączony bezpośrednio do
centralnego punktu dystrybucyjnego sieci w części administracyjnej
budynku głównego.
2.3 Założenia techniczne
W fazie projektowej przestrzeganych jest kilka podstawowych założeń:
szybkość transmisji w sieci szkieletowej ma spełniać wymagania określone
protokołem 10 Gigabit Ethernet
zastosowanie okablowania strukturalnego ma zapewnić możliwość łatwej
rozbudowy sieci, dynamicznej zmiany położenia stacji roboczych, oraz
możliwość skutecznego zarządzania i szybkiej rekonfiguracji sieci przez
użytkownika,
Okablowanie sieci strukturalnej prowadzone będzie w dedykowanych kanałach.
Strona 6
Podczas prac instalatorskich dużą wagę należy przyłożyć do
zachowania zgodności z normami i zaleceniami instalacyjnymi w szczególności z
normą EIA/TIA 568A (traktującej o okablowaniu telekomunikacyjnym w
budynkach komercyjnych) i EIA/TIA 569A (mówiącej o kanałach
telekomunikacyjnych w budynkach komercyjnych) oraz dodatkowo z zaleceniami
firm Hellermann-Tyton, Molex PN.
2.4 Protokoły transmisji danych
W zaprojektowanym systemie okablowania do każdego gniazda
abonenckiego będzie można podłączyć urządzenia komputerowe wyposażone w
karty sieciowe pracujące w standardach Ethernet 10BaseT, 100BaseT , 1000BaseT,
i innych bez względu na zastosowany system operacyjny oraz urządzenia
telefoniczne zarówno cyfrowe jak i analogowe.
3. ZGODNOŚĆ ROZWIĄZANIA Z NORMAMI
Projekt Systemu Okablowania Strukturalnego pozostaje w zgodzie z
następującymi normami i zaleceniami :
EIA/TIA 568 – okablowanie telekomunikacyjne w budynkach komercyjnych
typy kabli ,
– skrętka UTP 4 pary, kat 5+, średnica 0,5 mm: 24 AWG;
długości kabli
- w okablowaniu poziomym maksymalna długość przebiegu kabla
miedzianego wynosi 90m pomiędzy gniazdem użytkownika a patch
panelem ( krosownicą) w szafie rozdzielczej. Maksymalna długość
kabli modułowych(stacyjnych i krosowniczych) wynosi 6m, przy
czym łączna długość kabla stacyjnego i krosowniczego nie może
mieć przekroczyć 100m.
EIA/TIA 569 – kanały telekomunikacyjne w budynkach komercyjnych
kable sieci komputerowej i sieci energetycznej muszą być prowadzone w
oddzielnych kanałach. Dokładne odległości między kanałami precyzuje
norma.
kable przechodzące przez ścianę powinny być zabezpieczone rurką PVC,
piony kablowe powinny być zabezpieczone przed rozprzestrzenianiem się
ognia.
EIA/TIA 569A propozycja zmian normy EIA/TIA 569
Strona 7
Kable sieci komputerowej i sieci energetycznej mogą być prowadzone w
jednym kanale pod warunkiem przedzielenia obu rodzajów kabli przegrodą.
Suma prądów w kablach energetycznych nie może przekroczyć 20A.
EIA/TIA 606 – Zarządzanie i administrowanie okablowaniem
PN-EN 50173 1999 – Technika informatyczna – systemy okablowania
strukturalnego
PN-EN 50174-2 2002 - Technika informatyczna – Instalacja okablowania
strukturalnego. Cz.2 Planowanie i wykonawstwo instalacji wewnatrz budynków
BN-84/8984-10 - Telekomunikacyjne sieci zakładowe przewodowe. Instalacje
wnętrzowe, w zakresie zachowania odległości zbliżeń z innymi instalacjami
teletechnicznymi ielektrycznymi
Zalecaną sekwencją połączeń kabli w nowych instalacjach, w których stosuje się
kable UTP, jest sekwencja EIA 568B. Stosuje się tu standardowe 8-pinowe
gniazdo modularne i wtyczkę RJ45.
Dodatkowo tester, którym wykonywane będą pomiary poprawności działania
sieci, musi spełniać ustalenia biuletynu TSB 67 Level 2, określającego klasy
mierników którymi należy wykonywać pomiary dynamiczne okablowania.
4. OPIS TECHNICZNY ROZWIĄZANIA
W poniższym rozdziale przedstawiono sposób, w jaki należy wykonać
poszczególne części okablowania strukturalnego: punkt dystrybucyjny,
okablowanie miedziane, gniazda klienckie, system korytowy i dobór urządzeń
aktywnych.
4.1 Punkty dystrybucyjne
Punkt dystrybucyjny obsługujący Laboratorium Analityczne nosi oznakowanie
LPD3 . Wykonany jest w pomieszczeniu szachtowym w postaci stojącego stelażu
zawierającego:
urządzenia aktywne (switche)
urządzenia sieciowe pasywne (patchpanele, kable krosownicze, przełącznice
światłowodowe)
urządzenia zasilające ( zasilacze awaryjne, listwy przeciwzakłóceniowe)
W Punkcie tym należy zdemontować patchpanele dotychczas obsługujące
pomieszczenia laboratoryjne.
Centralny punkt dystrybucyjny istnieje i nie wymaga rozbudowy o:
Strona 8
urządzenia aktywne (switche)
urządzenia sieciowe pasywne ( kable krosownicze, przełącznice
światłowodowe)
Centralny Punkt Dystrybucyjny sieci umożliwia obsługę rozbudowanej w
Laboratorium Analityczne. Należy wyposażyć jeden z zasilaczy awaryjnych w
szafie CPD-A w moduł zarządzający i monitorujący warunki środowiskowe.
Lokalny Punkt Dystrybucyjny LD3 wymaga rozbudowy. W punkcie tym zostaną
zainstalowane:
krosownice okablowania miedzianego,
przełączniki obsługujące segmenty części chronionej sieci i części otwartej
moduł zarządzający i monitorujący warunki środowiskowe w zasilaczu
awaryjnym.
4.2 Okablowanie światłowodowe
Okablowanie światłowodowe nie wymaga zmian i rozbudowy.
4.3 Okablowanie miedziane
Kable miedziane połączą lokalny punkt dystrybucyjny z gniazdami końcowymi
w Laboratorium Analitycznym. Okablowanie miedziane stacji abonenckich należy
wykonać przy użyciu nieekranowego kabla 4-parowego UTP kat. 5e .
Kable od strony szafy dystrybucyjnej należy zakończyć na nieekranowanym
panelach 24 portowych, natomiast od strony abonenckiej – w gniazdach
odbiorczych na nieekranowanych modułach RJ45.
Panel rozdzielczy powinien posiadać prowadnicę kabli przychodzących
Przewody należy oznaczyć w sposób umożliwiający łatwą identyfikację kabla.
Oznaczenia wykonać należy na kablach w miejscach jego zakończenia oraz na
patch panelach . Ponadto poszczególnym gniazdom abonenckim i gniazdom na
krosownicach należy przyporządkować oddzielne oznaczenia ułatwiające
administrowanie zasobami systemu okablowania.
Pojedyncze kable skrętki czteroparowej należy zakończyć na łączówkach paneli.
Wszystkie elementy okablowania powinny spełniać wymagania co najmniej
kategorii 5e i umożliwiać certyfikację systemu okablowania.
Trasy przebiegu kabli i rozmieszczenie gniazd zostały umieszczone na
dołączonym rysunku .
Strona 9
Kable należy instalować zgodnie z zaleceniami producenta, zwracając
szczególną uwagę na siłę ciągnienia kabli oraz promieni ich gięcia w kanałach
kablowych. Przestrzeganie tych zaleceń pozwoli zapewnić zachowanie właściwej
struktury kabla i jego właściwych parametrów.
4.4 Gniazda stacji roboczych
Poszczególne linie okablowania miedzianego należy zakończyć w
gniazdach abonenckich. Przewody zacisnąć w złączach szczelinowych przy
pomocy krawatek. Pojedyncze kable zakończyć w złączach szczelinowych
modułów RJ45 według znaczników na gniazdach (z zachowaniem kolorystyki
przewodów - sekwencja).
Wkładki modularne RJ45 należy montować w puszkach instalacyjnych z
zachowaniem możliwie dużego zapasu kabla.
Punkty abonenckie należy montować na wysokości co najmniej 30 cm od podłogi
zgodnie z gniazdami energetycznymi dedykowanymi do obsługi komputerów.
4.5 System korytowy
Rozprowadzenie przewodów sygnałowych należy wykonać:
Na trasach kablowych biegnących wzdłuż ciągów komunikacyjnych w
korytach metalowych z pokrywą zainstalowanych pod sufitem na poziomie
technicznym (-1) budynku. Kable odchodzące od koryt w kierunku pomieszczeń
umieścić w korytach PVC.
W pomieszczeniach w rurkach PVC przechodzących przez strop i
zainstalowanych w ścianach budynku
Dopuszcza się prowadzenie kabli okablowania strukturalnego i sieci zasilającej
wspólnie, na krótkich odcinkach, zgodnie z zaleceniami producentów.
Nie dopuszcza się umieszczania nawet krótkich odcinków kabla sygnałowego
bezpośrednio w tynku bez rurek osłonowych ze względu na możliwość powstania
naprężeń i utraty właściwych parametrów transmisyjnych.
Strona 10
Na etapie wykonawstwa należy uwzględnić poniższe wytyczne:
Nie dopuszcza się łączenia koryt za pomocą klejów lub wypełniaczy. Kanały
kablowe montować na tynku za pomocą kołków rozporowych o średnicy co
najmniej 6mm.
Długość kołków i ich typ dobrać zależnie od typu podłoża na jakim
montowane będą kanały.
4.6 Urządzenia aktywne
Zaprojektowano wyposażenie punktu dystrybucyjnego w urządzenia firmy
3COM obsługujące urządzenia komputerowe. W celu zapewnienia potrzeb i
wymagań użytkownika wybrano urządzenia aktywne serii 4200G i 4500 ze
względu na wysoki poziom bezpieczeństwa, wydajności i funkcjonalności przy
stosunkowo niskiej cenie.
W lokalnym punkcie dystrybucyjnym Laboratorium zdemontować przełączniki
3250 oraz oraz 4228. W miejsce 4228 zainstalować przełącznik 4500
wyposażony w moduł światłowodowy MiniGBIC/SFP 1000BaseSX, uaktualnić
oprogramowanie, skonfigurować w porozumieniu z Inwestorem do pracy w sieci
otwartej.
Zainstalować przełącznik 4200G wyposażony w moduł światłowodowy
MiniGBIC/SFP 1000BaseSX , uaktualnić oprogramowanie, skonfigurować w
porozumieniu z Inwestorem do pracy w sieci zamkniętej.
Poniżej przedstawiono parametry techniczne proponowanych urządzeń.
Opis produktu: 3Com Switch 4200G 48-Port (48x10/100/1000, 4xGigabit
SFP, 2x10G slots)
Kod prod.
Symbol producenta
Producent
Klasa produktu
C0150427
3CR17662-91-ME
3Com Switch 4200G 48-Port (48x10/100/1000, 4xGigabit SFP, 2x10G
slots)
3Com
SWITCH - przełącznik sieciowy zarządzalny
Architektura sieci LAN
Liczba portów 1000BaseT (RJ45)
GigabitEthernet
48 szt.
Nazwa produktu
Strona 11
Liczba gniazd MiniGBIC (SFP)
4 szt.
Porty komunikacji
10/100BaseTX (RJ45)
Zarządzanie, monitorowanie i konfiguracja • SNMPv1 - Simple Network Management Protocol ver. 1
•
•
•
•
•
•
•
Protokoły uwierzytelniania i kontroli
dostępu
• IEEE 802.1x - Network Login (MAC-based Access Control)
•
•
•
•
•
•
•
•
Obsługiwane protokoły routingu
Obsługiwane protokoły i standardy
zarządzanie przez przeglądarkę WWW
Telnet
RMON - Remote Monitoring
RMON II - Remote Monitoring ver. 2
CLI - Command Line Interface
SNMPv2 - Simple Network Management Protocol ver. 2
IEEE 802.1x - Network Login (Port-based Access Control)
ACL bazyjący na numerach portów TCP/UDP
SSH v.1 - Secure Shall ver. 1
EAP - Extensible Authentification Protocol
ACL bazujący na adresach IP i typie protokołu
ACL bazujący na adresach MAC
RADIUS
ruting statyczny
• IEEE 802.1D - Spanning Tree
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
IEEE 802.1p - Priority
IEEE 802.1Q - Virtual LANs
IEEE 802.1w - Rapid Convergence Spanning Tree
IEEE 802.3 - 10BaseT
IEEE 802.3u - 100BaseTX
IEEE 802.3ab - 1000BaseT
IEEE 802.3ad - Link Aggregation Control Protocol
IEEE 802.3x - Flow Control
UDP - datagramowy protokół użytkownika
ICMP - internetowy protokół komunikatów
TCP/IP - Transmission Control Protocol/Internet Protocol
ARP - Address Resolution Protocol
TFTP - Trivial File Transfer Protocol
BOOTP - BOOTstrap Protocol
DHCP - Dynamic Host Configuration Protocol
HTTP - Hypertext Transfer Protocol
IGMP - Internet Group Management Protocol
auto MDI/MDI-X
DSCP - DiffServ Code Point
IEEE 802.3z - 1000BaseSX/LX
half/full duplex
SFTP - Secure File Transfer Protocol
IEEE 802.1s - Multiple Spanning Tree
Rozmiar tablicy adresów MAC
Algorytm przełączania
Prędkość magistrali wew.
Przepustowość
Warstwa przełączania
8196
store-and-forward
136
101,2 mpps
Możliwość łączenia w stos
Maksymalna liczba urządzeń w stosie
Typ obudowy
Wyposażenie standardowe
Tak
16
rack 19"
• 2
• 3
• kabel zasilający
• zestaw do montażu w szafie rack 19"
Dodatkowe funkcje
• maksymalna liczba sieci wirtulanych VLAN 802.1Q: 255
• sloty na dodatkowe moduły
Strona 12
• maksymalna liczba trunków na przełącznik: 24
Dodatkowe informacje
Dołączone oprogramowanie
Szerokość
2 sloty na moduły 10-Gigabit (XFP)
3Com Network Supervisor
• 442 mm
• 19 cali
Wysokość
• 44 mm
• 1U
Głębokość
Masa netto
Kolor
300 mm
4,7 kg
szary
Strona 13
Opis produktu: 3Com Switch 4500 50-Port (48x10/100, 2xGiga
RJ45/SFP)
Symbol producenta
Nazwa produktu
Producent
Klasa produktu
3CR17562-91-ME
3Com Switch 4500 50-Port (48x10/100, 2xGiga RJ45/SFP)
3Com
SWITCH - przełącznik sieciowy zarządzalny
Architektura sieci LAN
Liczba portów 10/100BaseTX (RJ45)
Liczba gniazd MiniGBIC (SFP)
Porty komunikacji
Zarządzanie, monitorowanie i konfiguracja
FastEthernet
48 szt.
2 szt.
RS232 (DB9)
Protokoły uwierzytelniania i kontroli dostępu
Obsługiwane protokoły routingu
• Telnet
•
•
•
•
•
•
CLI - Command Line Interface
RMON - Remote Monitoring
RADIUS
•
•
•
•
•
•
•
•
•
IEEE 802.1x - Network Login (MAC-based Access Control)
IEEE 802.1x - Network Login (Port-based Access Control)
ACL bazujący na adresach IP i typie protokołu
EAP - Extensible Authentification Protocol
RADIUS
ACL bazujący na adresach MAC
ACL bazujący na Diffserv (DSCP)
ACL bazyjący na numerach portów TCP/UDP
• RIP v1 - Routing Information Protocol ver. 1
• RIP v2 - Routing Information Protocol ver. 2
Obsługiwane protokoły i standardy
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
IEEE 802.1D - Spanning Tree
IEEE 802.1p - Priority
IEEE 802.1Q - Virtual LANs
IEEE 802.1x - Network Login
IEEE 802.3 - 10BaseT
IEEE 802.3ad - Link Aggregation Control Protocol
IEEE 802.3ab - 1000BaseT
IEEE 802.3af - Power over Ethernet
IEEE 802.3u - 100BaseFX
IEEE 802.3x - Flow Control
auto MDI/MDI-X
ICMP - internetowy protokół komunikatów
ARP - Address Resolution Protocol
TCP/IP - Transmission Control Protocol/Internet Protocol
DHCP - Dynamic Host Configuration Protocol
DSCP - DiffServ Code Point
TFTP - Trivial File Transfer Protocol
Rozmiar tablicy adresów MAC
Algorytm przełączania
Prędkość magistrali wew.
Przepustowość
Warstwa przełączania
8000
store-and-forward
13,6 Gb/s
10,1 mpps
Możliwość łączenia w stos
Tak
• 2
• 3
Strona 14
Maksymalna liczba urządzeń w stosie
Typ obudowy
Wyposażenie standardowe
8
rack 19"
Dodatkowe funkcje
Dołączone oprogramowanie
Szerokość
maksymalna liczba sieci wirtulanych VLAN 802.1Q: 256
3Com Network Supervisor
• kabel zasilający
• zestaw do montażu w szafie rack 19"
• 440 mm
• 19 cali
Wysokość
• 43,6 mm
• 1U
Głębokość
Masa netto
Kolor
270 mm
3,3 kg
szary
Symbol producenta
Nazwa produktu
Producent
Klasa produktu
3CSFP91
3Com moduł MiniGBIC/SFP 1000BaseSX (LC)
3Com
Moduł do przełącznika
Urządzenia w których jest wykorzystywany
Liczba portów 1000BaseSX (LC)
Dodatkowe informacje
wszystkie przełączniki i moduły przełączników z portem MiniGBIC/SFP
1 szt.
• maksymalny zasięg przy kablu światłowodowym multimodowym 62.5 - 200m
• maksymalny zasięg przy kablu światłowodowym multimodowym 50 - 500m
• napięcie zasilania modułu 3.3V
5. Testowanie instalacji
Po wykonaniu instalacji należy wykonać pomiary testowe wszystkich kabli
okablowania zgodne z zaleceniami producenta oraz norm:
ISO 11801
EN 50173
PN 50173
EIA/TIA 524-14A
5.1 Testowanie okablowania światłowodowego
Nie stwierdzono konieczności testowania połączeń światłowodowych.
Prowadzony jest bieżący monitoring.
5.2 Testowanie okablowania miedzianego
Strona 15
Po wykonaniu wszystkich połączeń miedzianych okablowania poziomego należy
wykonać pomiary statyczne i dynamiczne.
Testowanie statyczne wykonać testerem, który umożliwia sprawdzenie
następujących cech poszczególnych odcinków kabli miedzianych:
zmianę przewodów w parze,
zmianę przewodów między parami,
zwarcie w parze,
zwarcie pomiędzy parami,
brak połączenia.
Pomiary dynamiczne wykonać zgodnie z zaleceniami opisanymi w normach ISO
11801, EN 50173 I PN 50173 testerem typu Wavetek, LT8100A lub podobnym.
Należy dokonać pomiarów następujących parametrów linii:
mapa połączeń,
ciągłość połączeń,
długość linii,
opóźnienie propagacji,
rezystancja słaboprądowa,
przesłuch zbliżny,
tłumienie.
Wyniki pomiarów dynamicznych wykonane miernikiem okablowania należy
zamieścić w formie wydruków lub w formie elektronicznej w dokumentacji
powykonawczej. Przewidziane do uzupełnienia przez wykonującego pomiar
rubryki muszą być wypełnione.
Strona 16

Instalacja sieci komputerowej i telefonicznej

Transkrypt

Podobne dokumenty

Kliknij aby pobrać dokument w formacie PDF

załącznik nr 2 do zapytania ofertowego z dnia 10.10.2016 r

Sieci komputerowe I - Wydział Elektrotechniki, Automatyki i Informatyki

ZARZĄD WOJEWÓDZTWA KUJAWSKO

Zaproszenie do pobrania. - Bydgoski Park Przemysłowo

Centrum Onkologii im. prof. F. Łukaszczyka w Bydgoszczy

Zapobieganie i likwidacja skutków morskich katastrof ekologicznych

Karta produktu: karta sieciowa Gigabit Ethernet /PCI 32-Bit

PROGRAM SPOTKANIA Najlepsza bezpieczna żywność
