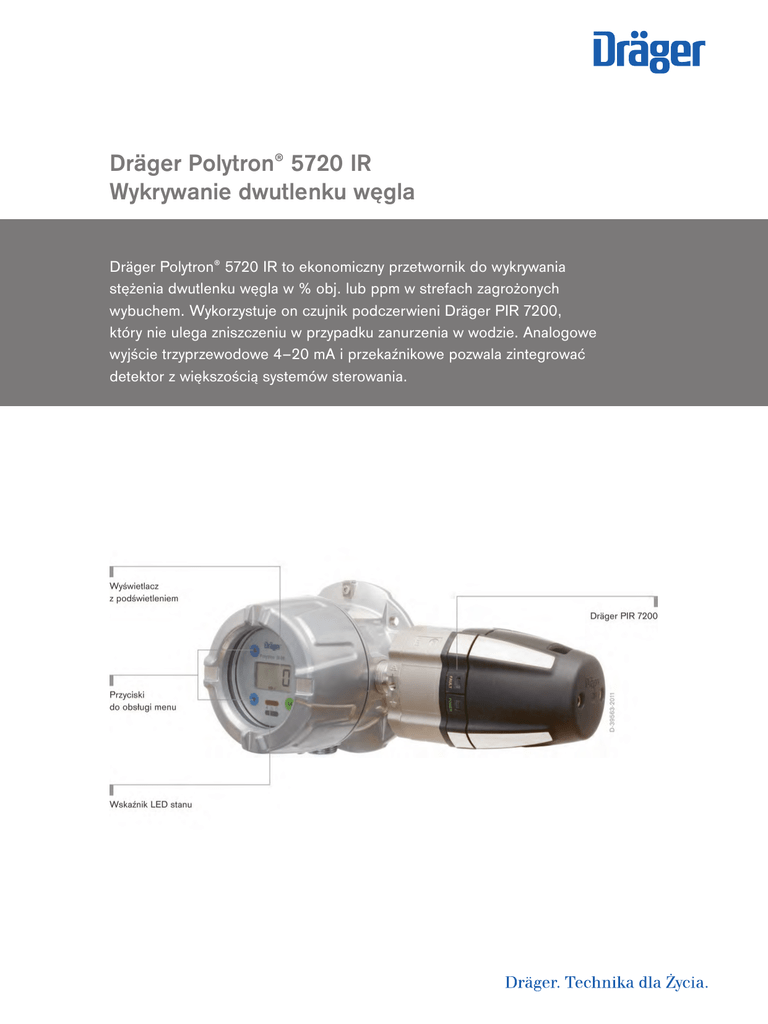

Dräger Polytron® 5720 IR
Wykrywanie dwutlenku węgla
Dräger Polytron® 5720 IR to ekonomiczny przetwornik do wykrywania
stężenia dwutlenku węgla w % obj. lub ppm w strefach zagrożonych
wybuchem. Wykorzystuje on czujnik podczerwieni Dräger PIR 7200,
który nie ulega zniszczeniu w przypadku zanurzenia w wodzie. Analogowe
wyjście trzyprzewodowe 4–20 mA i przekaźnikowe pozwala zintegrować
detektor z większością systemów sterowania.
02 | Dräger Polytron® 5720 IR
Zalety
Wydajny, stabilny i niezawodny – Dräger PIR 7200
Dzięki obudowie ze stali nierdzewnej 316L i bezdryftowej optyce, Dräger PIR 7200 może być stosowany
w najcięższych warunkach przemysłowych i obiektach użyteczności publicznej. Unikalny, czterowiązkowy
system stabilizacji sygnału sprawia, że czujnik jest odporny na kurz i brud osadzające się na powierzchniach
elementów optycznych. Wpływy środowiska i efekty starzenia są kompensowane, gwarantując długoterminową,
bezdryftową pracę. Szeroki i ustawiany zakres pomiarowy (0–2000 ppm i 0–30% obj.) daje szerokie
możliwości aplikacji.
Identyczna konstrukcja, ta sama zasada działania
Detektor Polytron 5720 należy do serii urządzeń Dräger Polytron 5000. Wszystkie przetworniki z tej serii mają
identyczną konstrukcję oraz taki sam interfejs użytkownika. Podobna zasada działania detektorów sprawia, że
potrzeby związane ze szkoleniami i konserwacją są mniejsze.
Czytelny ekran z podświetleniem pozwala na łatwy dostęp do funkcji za pomocą klucza magnetycznego.
Podczas normalnej pracy wyświetlane są dane stężenia gazu oraz jednostki pomiaru. Kolorowe diody LED
(zielona, żółta i czerwona) dostarczają dodatkowych informacji o stanie pracy i alarmach.
Trzy przekaźniki do sterowania urządzeniami zewnętrznymi
Na życzenie, Dräger Polytron 5720 wyposażyć można w trzy zintegrowane przekaźniki, umożliwiające
wykorzystanie przetwornika w charakterze niezależnego systemu detekcji gazowej z dwoma programowalnymi
alarmami stężeń oraz alarmem usterki. Dzięki temu alarmami akustycznymi, lampami sygnalizacyjnymi lub innymi
systemami można sterować lokalnie, bez dodatkowego okablowania pomiędzy przetwornikiem, a sterownikiem
centralnym.
Bezpieczna, solidna obudowa do wielu aplikacji
Detektor Polytron 5720 wyposażony jest w obudowę w wykonaniu przeciwwybuchowym (klasa I, dz. 1)
z aluminium lub stali nierdzewnej i jest przystosowany do wszelkiego rodzaju warunków środowiskowych.
Dodatkowe wyposażenie w postaci stacji dokującej wykonanej w klasie „e" pozwala na montaż w strefach
zagrożonych wybuchem bez konieczności użycia kanałów kablowych.
Dzięki zdalnemu czujnikowi, niemożliwe staje się możliwe
Opcjonalna obudowa zdalnego czujnika PIR pozwala zainstalować go w odległości nawet 30 metrów od
przetwornika Polytron. Specjalna kuweta przepływowa pozwala na przeprowadzanie przez jedną osobę pełnej
kalibracji czujnika zdalnego.
Dräger Polytron® 5720 IR | 03
Komponenty systemu
Dräger REGARD® 3900
D-27777-2009
Dräger REGARD® 3900 to samodzielny, niezależny system sterujący
do detekcji zagrożeń toksycznych, tlenowych i wybuchowych. System
sterujący jest w pełni konfigurowalny pomiędzy 1 i 16 kanałami,
w zależności od rodzaju ilości zainstalowanych kart wejścia/wyjścia.
Dräger REGARD-1
ST-335-2004
Dräger REGARD-1 to samodzielny, niezależny jednokanałowy system
sterujący do detekcji zagrożeń toksycznych, tlenowych i wybuchowych.
System sterujący jest w pełni konfigurowalny dla pojedynczego
wejścia z transmitera 4 do 20 mA lub głowicy pomiarowej Dräger
Polytron SE Ex.
Akcesoria
Stacja dokująca
D-15035-2010
W stację dokującą wyposażone są wszystkie przetworniki z serii
Polytron® 5000 i Polytron® 8000 o zwiększonym poziomie
bezpieczeństwa, spełniające wymagania klasy „e”. Stacja ułatwia montaż
urządzenia.
04 | Dräger Polytron® 5720 IR
Akcesoria
Osłona przeciwbryzgowa
ST-11680-2007
Osłona przeciwbryzgowa chroni czujnik przed rozpryskami wody
i brudem.
Zestaw do montażu kanałowego
D-85345-2013
Zestaw do montażu kanałowego pozwala monitorować stężenie gazów
w kanałach wentylacyjnych bez konieczności instalowania w nich
przetwornika.
Dräger Polytron® 5720 IR | 05
Dane techniczne
Dräger Polytron® 5720 IR
Typ
Gazy
Zakresy pomiarowe
Wyświetlacz
Parametry elektryczne
Przetwornik w obudowie ognioszczelnej w wykonaniu przeciwwybuchowym („d”) lub o zwiększonym
bezpieczeństwie z dodatkowo wzmocnioną obudową („d/e”)
Dwutlenek węgla
0–10% obj. (standard)
0 do 2.000 ppm, maks. 30% obj. (możliwość konfiguracji)
Podświetlany, graficzny wyświetlacz LCD; 3 diody LED stanu (zielona/żółta/czerwona)
Analogowe wyjście sygnałowe
Napięcie zasilania
Pobór mocy (maks.)
Przekaźniki (opcja)
Warunki środowiskowe
(patrz także karta danych
czujnika)
Temperatura
Obudowa
Obudowa nadajnika
Ciśnienie
Wilgotność powietrza
Obudowa czujnika
Ochrona obudowy
Wejście kabla
Przybliżone
wymiary (wys. x szer. x gł.)
Przybliżona waga
Normalna praca
4–20 mA
Usterka
< 1,2 mA
Konserwacja
10–30 V DC, 3 przewody
bez przekaźnika, obsługa
lokalna
UL
CSA
IECEx
ATEX
Oznaczenia CE
300 mA dla napięcia 24 V
z przekaźnikiem, obsługa zdalna 350 mA dla napięcia 24 V
2 przekaźniki alarmowe i 1 przekaźnik usterki, styk
jednobiegunowy, dwukierunkowy 5 A przy
230 V AC, 5 A przy 30 V DC, rezystancyjny
-40 do 77°C bez przekaźnika
-40 do 70°C z przekaźnikiem
700 do 1.300 mbar
0 do 100% wilg. wzgl., bez skraplania
Aluminium bezmiedziowe z powłoką epoksydową lub stal
nierdzewna SS316 L
Stal nierdzewna SS316 L
NEMA 4X i 7, IP65/66/67
Otwory z gwintem NPT 3/4” lub wpust kablowy M20
bez stacji dokującej
280 x 150 x 130 mm
bez stacji dokującej, aluminium
3,9 kg
ze stacją dokującą
bez stacji dokującej,
stal SS316 L
ze stacją dokującą, aluminium
Dopuszczenia*
Stały sygnał 3,4 mA lub 4 mA
±1 mA modulacja 1 Hz;
(możliwość regulacji)
ze stacją dokującą,
stal SS316 L
280 x 180 x 190 mm
5,7 kg
5,2 kg
7,1 kg
Klasa I, dz. 1, grupy B, C, D;
Klasa II, dz. 1, grupy E, F, G;
Klasa I, strefa 1, grupa IIC;
Kod temperatury T6/T4
Klasa I, dz. 1, grupy B, C, D;
Klasa II, dz. 1, grupy E, F, G;
Klasa I, strefa 1, grupa IIC;
Kod temperatury T6/T4
Ex db IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80°C; wersja „d”
Ex db e IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80°C; wersja „e”
Ex tb IIIC T80/130°C Db
II 2G Ex db IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80°C; wersja „d”
II 2G Ex db e IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80°C; wersja „e”
II 2D Ex tb IIIC T80/130°C Db
ATEX (Dyrektywa 2014/34/WE)
06 | Dräger Polytron® 5720 IR
Dane techniczne
Kompatybilność elektromagnetyczna (Dyrektywa 2014/30/WE)
Urządzenia niskonapięciowe (Dyrektywa 2014/35/WE)
* Wszystkie wersje stacji dokujących mają wyłącznie dopuszczenia ATEX/IECEx.
Informacje zamówieniowe
Dräger Polytron® 5720 IR
Dräger Polytron® 5720 IR d A
83 44 200
Dräger Polytron® 5720 IR e A (ze stacją dokującą)
83 44 204
Dräger Polytron® 5720 IR d A z przekaźnikiem
83 44 201
Dräger Polytron® 5720 IR e A z przekaźnikiem (ze stacją dokującą) 83 44 205
Zestaw Dräger Polytron® 5xx0 (konfiguracja niestandardowa,
np. obudowa ze stali nierdzewnej)
Akcesoria
83 44 500
Klucz magnetyczny
45 44 101
Zestaw do montażu kanałowego
68 12 300
Uchwyt do montażu rurowego
Zestaw do montażu kanałowego – kuweta przepływowa do
PIR 7x00
45 44 198
68 11 945
Zestaw do montażu kanałowego – adapter do testów
funkcjonalnych PIR 7x00
68 11 990
Osłona przeciwbryzgowa do PIR 7200
68 11 912
Wskaźnik stanu do PIR 7200
68 11 920
Kuweta przepływowa do PIR 7200
68 11 910
Adapter do testów funkcjonalnych PIR 7200
Osłona przeciw insektom do PIR 7x00
Filtr hydrofobowy do PIR 7x00
Adapter do kalibracji PIR 7x00
Adapter procesowy do PIR 7x00, POM (polioksymetylen)
Adapter procesowy do PIR 7x00, stal nierdzewna
Skrzynka przyłączowa czujnika zdalnego „d” z aluminium
Skrzynka przyłączowa czujnika zdalnego „d” ze stali nierdzewnej
Element dystansowy
Dräger PIR 7200 do czujnika zdalnego, wersja „e”
68 11 930
68 11 609
68 11 890
68 11 610
68 11 915
68 11 415
45 44 099
45 44 098
68 12 617
68 12 290
