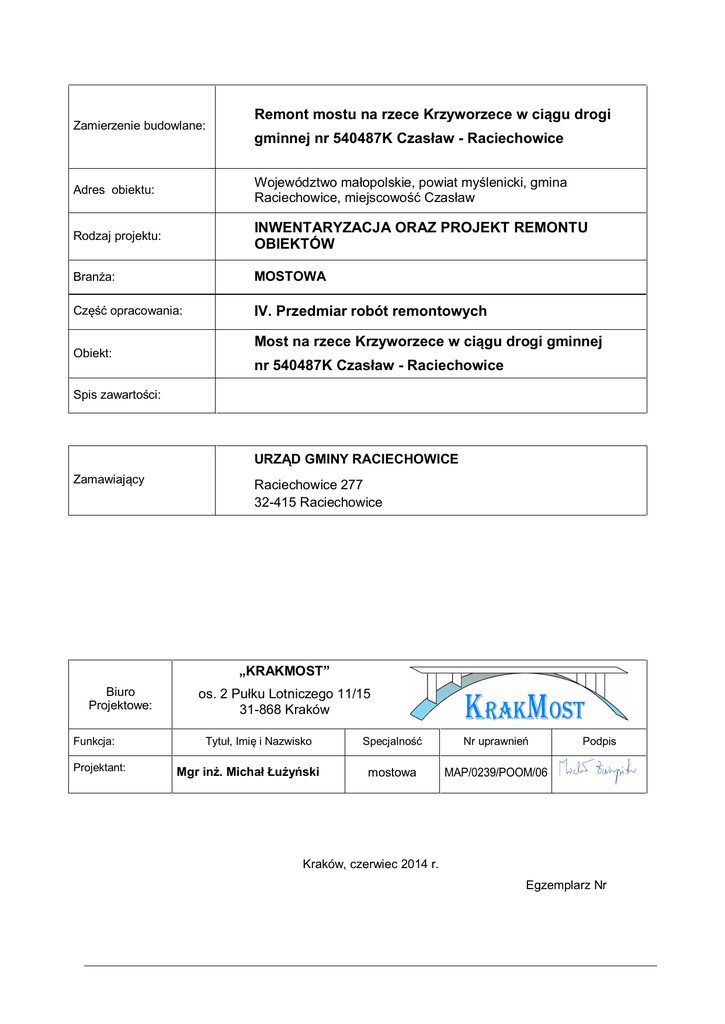

Przedmiar robót - remont mostu

Zamierzenie budowlane:
Remont mostu na rzece Krzyworzece w ciągu drogi
gminnej nr 540487K Czasław - Raciechowice
Adres obiektu:
Województwo małopolskie, powiat myślenicki, gmina
Raciechowice, miejscowość Czasław
Rodzaj projektu:
INWENTARYZACJA ORAZ PROJEKT REMONTU
OBIEKTÓW
Branża:
MOSTOWA
Część opracowania:
IV. Przedmiar robót remontowych
Obiekt:
Most na rzece Krzyworzece w ciągu drogi gminnej
nr 540487K Czasław - Raciechowice
Spis zawartości:
URZĄD GMINY RACIECHOWICE
Zamawiający
Raciechowice 277
32-415 Raciechowice
„KRAKMOST”
Biuro
Projektowe:
Funkcja:
Projektant:
os. 2 Pułku Lotniczego 11/15
31-868 Kraków
Tytuł, Imię i Nazwisko
Mgr inż. Michał Łużyński
Specjalność
Nr uprawnień
mostowa
MAP/0239/POOM/06
Podpis
Kraków, czerwiec 2014 r.
Egzemplarz Nr
Przedmiar robót remontowych
Pozycja
1
Specyfikacja
Jednostka
Wyszczególnienie elementów rozliczeniowych
Nazwa
Ilość
2
3
4
5
M.01.00.00
ROBOTY PRZYGOTOWAWCZE
*
*
*
*
ryczałt
1
*
*
*
*
*
*
m3
24,9
*
*
m3
41
*
*
m3
2,1
M.01.02.00
010203/01
Remont mostu na
rzece Krzyworzece w
ciągu drogi
gminnej nr 540487K
Czasław Raciechowice
M.01.02.03
M.11.00.00
M.11.01.00
M.11.01.04
110104/01
Przygotowanie placu budowy
Organizacja placu budowy
ROBOTY FUNDAMENTOWE
Roboty ziemne
Zasypanie wykopów i rozkopów wraz
z zagęszczeniem
Zasypanie wykopów
Zasypanie rozkopów wraz z odtworzeniem warstw podbudowy i
nawierzchni drogi gminnej po wykonaniu fundamentów kap
chodnikowych na długości ścian bocznych przyczółków
Wg. kalkulacji dla pozycji rozkopów z ujęciem objętości
fundamentów kap
V = 41m 3 - 16.1m 3 = 24.9m 3
M.11.01.09
Rozkop istniejącej drogi
Rozkop drogi gminnej
Rozkop dla wykonania fundamentu pod chodnik na długości ścian
bocznych przyczółków
V1 = 1.5m 2 x 6m = 9.0m 3
V2 = 1.5m 2 x 10m = 15.0m 3
V3 = 1.0m 2 x 7m = 7.0m 3
V4 = 1.0m 2 x 10m = 10.0m 3
SUMA: V1+V2+V3+V4
110109/01
M.11.07.00
Różne roboty fundamentowe
Beton wyrównawczy C8/10
110701/01
M.11.07.01
Betom wyrównawczy pod fundamentami kap chodnikowych na
długości ścian bocznych przyczółków
Wg. zestawienia na rysunku nr B.1.2.
Przedmiar robót remontowych
Pozycja
1
Specyfikacja
Remont mostu na
rzece Krzyworzece w
ciągu drogi
gminnej nr 540487K
Czasław Raciechowice
Jednostka
Wyszczególnienie elementów rozliczeniowych
Nazwa
Ilość
2
3
4
5
M.12.00.00
ZBROJENIE
*
*
*
*
kg
34
kg
6755
*
*
*
*
m3
14
*
*
m3
25
m2
77
M.12.01.00
Stal zbrojeniowa
Zbrojenie betonu stalą klasy A-I
120104/01
M.12.01.04
Zbrojenie chodników i gzymsów
Wg. zestawienia na rys.B 1.2.
Zbrojenie betonu stalą klasy A-IIIN
120104/02
M.12.01.04
Zbrojenie chodników i gzymsów
Wg zestawienia na rys.B 1.2
Siatki zbrojeniowe nadbetonowania płyty pomostowej
Wg. zestawienia na rys.B 1.1.
M.13.00.00
M.13.01.00
BETON
Beton konstrukcyjny
Beton fundamentów w deskowaniu
M.13.01.01
Beto C20/25 fundamentów kap chodnikowych na długości ścian
bocznych przyczółków
Wg. zestawienia na rysunku nr B.1.2.
M.13.01.05
Beton ustroju niosącego układany w deskowaniu
Beton klasy C25/30
130105/01
Beton zabudowy kap chodnikowych
Wg. Zestawienia na rysunku nr B.1.2.
Nadbetonowanie ustroju niosącego bez zespolenia
130108/01
M.13.01.08
Nadbetonowanie płyty pomostowej
Wg. zestawienia na rys.B 1.1.
Przedmiar robót remontowych
Pozycja
1
Specyfikacja
Jednostka
Wyszczególnienie elementów rozliczeniowych
2
M.13.03.00
Remont mostu na
rzece Krzyworzece w
ciągu drogi
gminnej nr 540487K
Czasław Raciechowice
3
Prefabrykaty betonowe
Nazwa
Ilość
4
5
*
*
m
148
*
*
*
*
m2
66,4
*
*
m2
305
*
*
m2
170,8
m2
79,3
Prefabrykowane deski gzymsowe
z betonu polimerycznego
130303/01
M.13.03.03
M.15.00.00
M.15.01.00
Deski gzymsowe o wysokości 50cm na obu krawędziach obiektu na
całej jego długości:
F = 74.0m x 2szt. = 148.0m
IZOLACJE I NAWIERZCHNIE NA OBIEKTACH
Izolacje cienkie
Izolacje bitumiczne wykonywane na zimno
150101/01
M.15.01.01
M.15.02.00
Fundament filara B
F1 = 1.8m x 6.3m +16.2m x 1.0m = 27.54m 2
Fundamenty kap chodnikowych na długości ścian bocznych
przyczółków:
F2=12.2m x 1.8m + 12.2m x 1.2m +2szt. x 0.82m 2 + 2szt. X
0.33m 2 = 38.9m 2
SUMA: F1 + F2
Izolacje grube
Izolacja ustroju niosącego z papy zgrzewalnej
150201/01
M.15.02.01
M.15.03.00
Cała powierzchnia pomostu ustroju nośnego:
F = 61,0m x 5.0m = 305.0m 2
Nawierzchnie na obiektach
Warstwa ścieralna dla dróg gminnych,
rolniczych i zbiorczych
150303/01
M.15.03.03
Na długości konstrukcji nośnej obiektu (z ujęciem przeciwspadku):
F = 61,0m x 2.8m = 170.8m 2
Asfalt twardolany
150305/01
M.15.03.05
Na długości konstrukcji nośnej obiektu :
F 1= 61,0m x 3.05m = 64.05m 2
Przeciwspadek na długości obiektu:
F 2= 61,0m x 0.25m = 15.25m 2
SUMA: F1+F2
Przedmiar robót remontowych
Pozycja
1
Specyfikacja
Remont mostu na
rzece Krzyworzece w
ciągu drogi
gminnej nr 540487K
Czasław Raciechowice
Jednostka
Wyszczególnienie elementów rozliczeniowych
Nazwa
Ilość
2
3
4
5
M.16.00.00
ODWODNIENIE OBIEKTU
*
*
*
*
szt.
8
m
74
*
*
m
14,9
*
*
M.16.01.00
Odwodnienie pomostu
Sączki odwadniające izolację
160103/01
M.16.01.03
Wg. rysunku nr A.5.
2 x 4szt. = 8szt.
Dreny z geowłókniny
160104/01
M.16.01.04
M.18.00.00
Wg. rysunku nr A.5.
Nna długości konstrukcji nośnej obiektu w osi odwodnienia:
L1= 61.0m
Poprzecznie nad podporą A i D
L2 = 6,50m x 2szt. = 13.0m
SUMA: L1+L2
URZĄDZENIA DYLATACYJNE
Urządzenia dylatacyjne szczelne z masy spoinowej
180101/01
M.18.01.01
M.19.00.00
Dylatacje na styku ustroju nośnego i przyczółków w osi A i D
Wg. schematu na rysunku nr B.1.4.
L = 2szt. x 7,43m = 14.9m
ELEMENTY ZABEZPIECZAJĄCE
M.19.01.00
Bezpieczeństwo ruchu
*
*
M.19.01.01
Krawężnik mostowy kamienny
*
*
m
148
m
196
Nowy krawężnik
190101/01
Wg. zestawienia na rysunku A.5
Obie strony obiektu na długości kap chodnikowych
L1 = 2szt. x 74,0m = 148m
Stalowe bariery ochronne sztywne
190107/01
M.19.01.07
Wg. zestawienia na rysunku B.1.3
Obie strony obiektu na długości kap chodnikowych
L1 = 2szt. x 74,0m = 148m
Odcinki zejściowe za obiektem
L2 = 4szt. X 12m = 48m
SUMA: L1+L2
Przedmiar robót remontowych
Pozycja
Specyfikacja
1
2
190110/01
M.19.01.10
M.20.00.00
M.20.01.00
Remont mostu na
rzece Krzyworzece w
ciągu drogi
gminnej nr 540487K
Czasław Raciechowice
Jednostka
Wyszczególnienie elementów rozliczeniowych
3
Zabezpieczenie ciągłości przepływu na rzece
INNE ROBOTY MOSTOWE
Roboty różne
Nazwa
Ilość
4
5
ryczałt
1
*
*
*
*
m
11
*
*
m2
378,5
m2
220,9
Ścieki skarpowe
M.20.01.07
M.20.03.00
Remont lub wymiana ścieków skarpowych
Wg. rysunku nr A.5.
Zabezpieczenia antykorozyjne powierzchni
betonowych
Zabezpieczenie antykorozyjne powierzchni
betonowych powłoką akrylową
200301/01
M.20.03.01
Powierzchnie malowane wyprawą wg wyliczeń dla pozycji nr
200302/01:
F1 = 220,92m 2
Powierzchnie dolne belek:
F2 = 2szt. x 0.60m x 61,0m = 73,20m 2
Powierzchnie boczne wewnętrzne belek:
F3 = 2szt. x 58.0m2 = 116.0m 2
Powierzchnia płyty pomostowej:
F4 = 61m x 2.42m = 147.62m 2
Poprzecznice:
F5 = 8szt. x 1.90m x 3.40m + 2szt. x 2.70m x 3.40m = 70.04m 2
Przyczółek A:
F6 = 80.9m 2
Przyczółek D:
F7 = 77.52m 2
Filar B:
F8 = 2szt. x 4.45m x 2.20m = 19.58m 2
Filar c:
F9 = 2szt. x 3.30m x 2.20m = 14.52m 2
SUMA: F1+F2+F3+F4+F5+F6+F7+F8+F9
Zabezpieczenie powierzchni betonowych wyprawą
200302/01
M.20.03.02
Wg. rysunku nr A.5.
Powierzchnie boczne belek
F = 2szt. x 58.0m2 = 116.0m 2
Spody wsporników
F =2szt. x 0.86m x 61.0m = 104.92m 2
Przedmiar robót remontowych
Pozycja
1
Specyfikacja
Jednostka
Wyszczególnienie elementów rozliczeniowych
2
3
Antykorozyjne zabezpieczenie chodników odporne na
ścieranie
200303/01
Remont mostu na
rzece Krzyworzece w
ciągu drogi
gminnej nr 540487K
Czasław Raciechowice
M.20.03.03
Nazwa
Ilość
4
5
m2
127,28
*
*
*
*
m2
227
szt.
82
*
*
*
*
m3
10,4
m3
20
*
*
m
154
Górne powierzchnia kap chodników na długości obiektu:
F = (1.16m + 0.56m) x 74.0m = 127.28m 2
M.22.00.00
M.22.01.00
PRACE MODERNIZACYJNE
Roboty różne
Wyrównanie powierzchni betonowej ustroju niosącego
preparatem do napraw betonu
220101/01
M.22.01.01
Cała powierzchnia pomostu za wyjątkiem powierzchni
nadbetonowanych
Wg. zestawienia na rysunku nr B.1.1
Osadzenie w betonie kotew i prętów
M.22.01.03
M.23.00.00
M.23.01.00
Wg. Rysunku nr B.1.2.
Osadzenie prętów Φ 12mm na głębokość 20cm
ROBOTY ROZBIÓRKOWE
Elementy z betonu
Rozbiórka istniejących elementów konstrukcji niosącej
230103/01
M.23.01.03
Rozbiórka gzymsów na całej długości obiektu po obu jego stronach.
Wg. rysunku nr A.4.
V = 2szt x 0.07m 2 x 74.0m = 10.36m 3
Rozbiórka istniejących elementów wyposażenia ustroju
niosącego
230104/01
M.23.01.04
M.23.02.00
Rozbiórka wypełnienia chodników na długości obiektu.
Wg. rysunku nr A.4.
V = 74.0m x (0.19m 2 + 0.08m 2 ) = 20.0m 3
Elementy stalowe
Rozbiórka balustrad
230201/01
M.23.02.01
Rozbiórka balustrad na długości obiektu
Wg. Rysunku nr A.4.
L = 2szt. x 74.0m = 154.0m
Przedmiar robót remontowych
Pozycja
1
Specyfikacja
Remont mostu na
rzece Krzyworzece w
ciągu drogi
gminnej nr 540487K
Czasław Raciechowice
Jednostka
Wyszczególnienie elementów rozliczeniowych
2
3
Nazwa
Ilość
4
5
Rozbiórka barier ochronnych i barieroporęczy
230202/01
M.23.02.02
Rozbiórka betonowych barier na dojazdach do obiektu
Wg. Rysunku nr A.4.
L = 31m +30m = 61.0m
m
61
M.23.03.00
Elementy inne
*
*
m2
186,1
m2
406,3
m
154
m2
136,9
*
*
*
*
m2
154
m
288
Usunięcie nawierzchni mostowej
230301/01
M.23.03.01
Usunięcie nawierzchni z całej konstrukcji nośnej obiektu
F = 61.0m x 3.05m = 186.05m 2
Usunięcie izolacji z istniejącego ustroju niosącego
230302/01
M.23.03.02
Usunięcie izolacji z całej powierzchni pomostu
Wg. rysunku nr A.4.
F = 61.0m x 6.66m = 406.3m 2
Rozbiórka krawężników
230303/01
M.23.03.03
Na długości obiektu
L = 2szt. x 77.0m = 154,0m
Usunięcie nawierzchni zabudowy chodnika
z asfaltu lanego
230305/01
M.23.03.05
Powierzchnie chodników na długości obiektu
F = 74.0m x (1.35m + 0.50m) = 136.9m 2
M.24.00.00
M.24.01.00
PRACE REMONTOWE
Prace remontowe na istniejących obiektach
Likwidacja ubytków betonu przy pomocy zaprawy
naprawczej
240101/01
M.24.01.01
240103/01
M.24.01.03
Wg. rysunku nr A.3.
Likwidacja ubytków betonu od spodu ustroju niosącego:
F1 = 133m 2
Likwidacja ubytków betonu na przyczółku A:
F2 = 11m 2
Likwidacja ubytków betonu na przyczółku D:
F2 = 10m 2
SUMA: F1+F2+F3
Iniekcja rys i pęknięć
Rysy na belkach konstrukcji nośnej według inwentaryzacji
Przedmiar robót remontowych
Pozycja
1
Specyfikacja
2
Remont mostu na
rzece Krzyworzece w
ciągu drogi
gminnej nr 540487K
Czasław Raciechowice
Jednostka
Wyszczególnienie elementów rozliczeniowych
3
Nazwa
Ilość
4
5
m2
2,3
szt.
4
m2
72
*
*
m3
155,6
Renowacja powłok malarskich stalowych elementów
wyposażenia obiektu
240105/01
M.24.01.05
Renowacja stalowych elementów słupów filarów
F = 0.3m x (3.30m + 4.45m) = 2.33m 2
Remont i konserwacja łożysk
240113/01
M.24.01.13
Renowacja wszystkich łożysk stalowych na obiekcie
Oczyszczenie skarp i stożków
240116/01
M.24.01.16
Wszystkie stożki i przy przyczółkach A i D
M.24.02.00
Prace remontowe na drogach
Zasypanie ław fundamentowych narzutem kamiennym
240201/01
M.24.02.01
Zasypanie rozmycia dna rzeki w rejonie filara B:
V = 12.97m2 x 12.0m = 155.64m 3
