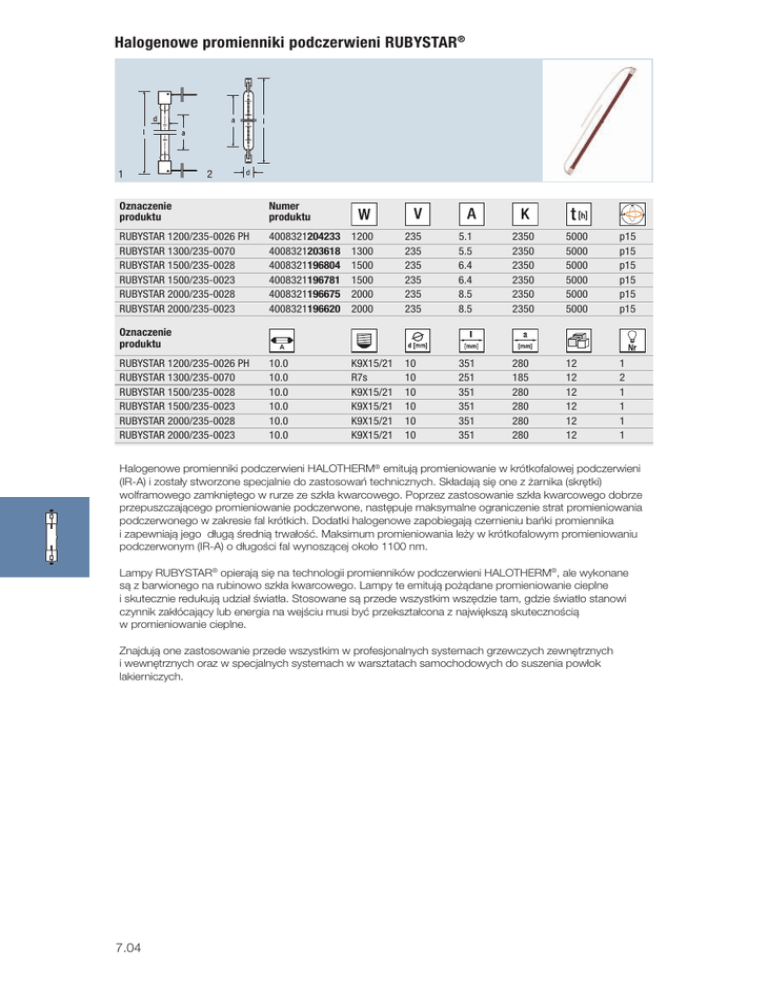

Halogenowe promienniki podczerwieni RUBYSTAR®
1
2
Oznaczenie
produktu
Numer
produktu
RUBYSTAR 1200/235-0026 PH
RUBYSTAR 1300/235-0070
RUBYSTAR 1500/235-0028
RUBYSTAR 1500/235-0023
RUBYSTAR 2000/235-0028
RUBYSTAR 2000/235-0023
4008321204233
4008321203618
4008321196804
4008321196781
4008321196675
4008321196620
1200
1300
1500
1500
2000
2000
235
235
235
235
235
235
5.1
5.5
6.4
6.4
8.5
8.5
2350
2350
2350
2350
2350
2350
5000
5000
5000
5000
5000
5000
p15
p15
p15
p15
p15
p15
10.0
10.0
10.0
10.0
10.0
10.0
K9X15/21
R7s
K9X15/21
K9X15/21
K9X15/21
K9X15/21
10
10
10
10
10
10
351
251
351
351
351
351
280
185
280
280
280
280
12
12
12
12
12
12
1
2
1
1
1
1
Oznaczenie
produktu
RUBYSTAR 1200/235-0026 PH
RUBYSTAR 1300/235-0070
RUBYSTAR 1500/235-0028
RUBYSTAR 1500/235-0023
RUBYSTAR 2000/235-0028
RUBYSTAR 2000/235-0023
Halogenowe promienniki podczerwieni HALOTHERM® emitują promieniowanie w krótkofalowej podczerwieni
(IR-A) i zostały stworzone specjalnie do zastosowań technicznych. Składają się one z żarnika (skrętki)
wolframowego zamkniętego w rurze ze szkła kwarcowego. Poprzez zastosowanie szkła kwarcowego dobrze
przepuszczającego promieniowanie podczerwone, następuje maksymalne ograniczenie strat promieniowania
podczerwonego w zakresie fal krótkich. Dodatki halogenowe zapobiegają czernieniu bańki promiennika
i zapewniają jego długą średnią trwałość. Maksimum promieniowania leży w krótkofalowym promieniowaniu
podczerwonym (IR-A) o długości fal wynoszącej około 1100 nm.
Lampy RUBYSTAR® opierają się na technologii promienników podczerwieni HALOTHERM®, ale wykonane
są z barwionego na rubinowo szkła kwarcowego. Lampy te emitują pożądane promieniowanie cieplne
i skutecznie redukują udział światła. Stosowane są przede wszystkim wszędzie tam, gdzie światło stanowi
czynnik zakłócający lub energia na wejściu musi być przekształcona z największą skutecznością
w promieniowanie cieplne.
Znajdują one zastosowanie przede wszystkim w profesjonalnych systemach grzewczych zewnętrznych
i wewnętrznych oraz w specjalnych systemach w warsztatach samochodowych do suszenia powłok
lakierniczych.
