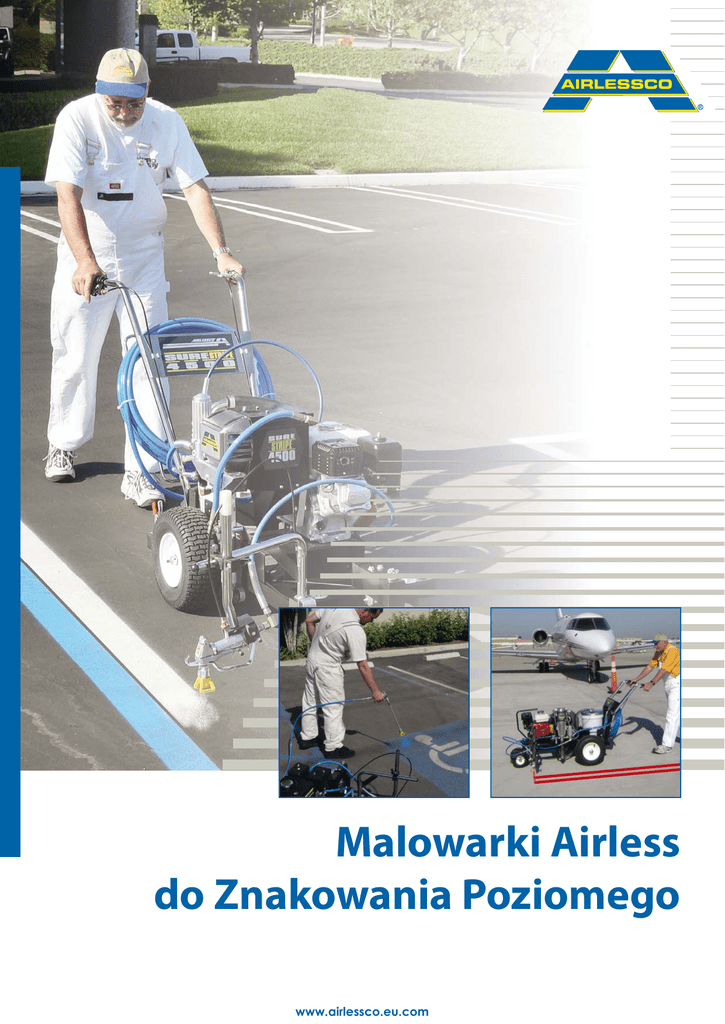

Malowarki Airless
do Znakowania Poziomego
www.airlessco.eu.com
INDEX
Dlaczego Airlessco? ............................................................................................. p. 3
SURE STRIPE 3650................................................................................................. p. 4
SURE STRIPE 4050................................................................................................. p. 4
SURE STRIPE 4550................................................................................................. p. 5
SURE STRIPE 6050 ................................................................................................ p. 5
Akcesoria do malowarek.................................................................................... p. 6
Akcesoria ................................................................................................................. p. 7
2
DLACZEGO AIRLESSCO?
INŻYNIERIA DOSKONAŁA
Wyjątkowo stabilne mocowania
pistoletu, pozwalające w ciągu
zaledwie kilku sekund na
przestawienie strumienia
w dowolnym kierunku i bez pomocy
narzędzi.
Przednie koła skrętne, blokowane
na kierownicy (Radius Memory™
z możliwością malowania gładkich
łuków i okręgów.
1
3
2
WIĘKSZE, TRWALSZE TŁOKI
ZE STALI NIERDZEWNEJ
Tłoki o mniejszej pojemności
skokowej muszą wykonać więcej
ruchów w przeliczeniu na objętość,
co zwiększa zużycie.
Tłok Slow Stroker™ firmy Airlessco
jest wykonany z hartowanej
stali nierdzewnej. Mniej ruchów
w przeliczeniu na objętość wydłuża
okres eksploatacji tłoka, całego
pakietu uszczelnień oraz kulek
i gniazd zaworowych.
REGULOWANY DOCISK
USZCZELNIENIA SKRACA
KOSZTOWNY CZAS PRZESTOJU
Unikatowa konstrukcja pomp serii
LP i SL firmy Airlessco, umożliwia
dokręcanie dolnego i górnego
uszczelnienia pompy z zewnątrz.
W wyniku tego żywotność
uszczelnienia ulega trzykrotnemu
wydłużeniu!
4
1. Opatentowane uszczelnienie o trzykrotnie
dłuższej żywotności z regulowanym z zewnątrz
pompy dociskiem (tylko w produktach Airlessco)
co zapewnia oszczędność czasu i pieniędzy.
2. Jednoczęściowy tłok ze specjalnie utwardzonej
stali nierdzewnej. Większa średnica oznacza
mniej cykli.
3. Gniazda z węgliku wolframu zwiększające
przepływ i zapewniające dłuższą żywotność.
4. Samocentrująca klatka o dużym przepływie
zapewniająca skuteczniejsze działanie zaworu
kulkowego, co wydłuża żywotność zarówno
kulki jak i gniazda.
ZABEZPIECZENIE INWESTYCJI W PRODUKTY AIRLESSCO
Airlessco przyjmuje zwroty będących w sprzedaży produktów nabytych w ciągu ostatnich 2 lat i wystawia notę kredytową
na cenę na fakturze lub najniższą cenę zapłaconą przez dystrybutora w ciągu ostatnich 2 lat.
Zniżka wynosi 4% zakupów netto klienta w poprzednim roku kalendarzowym (od 1 stycznia do 31 grudnia).
Zwroty związane z reklamacjami z tytułu gwarancji oraz błędami w przetwarzaniu zamówień przez firmę Airlessco nie są brane
pod uwagę w 4% zniżce związanej ze zwrotem. Brane pod uwagę będą jednak anulowane zamówienia na przyszłe dostawy.
Zamówienia zrealizowane w ramach specjalnych promocji nie podlegają zwrotom, o ile nie zostało to zatwierdzone przez
dyrektora ds. sprzedaży.
www.airlessco.eu.com
3
PRZEGRODA
MAGAZYNOWA UMOŻLIWIA
PRZECHOWYWANIE
NARZĘDZI, ZAPASOWYCH
DYSZ, FILTRÓW ITP.
SURE STRIPE 3650
Oferuje rozwiązania niezbędne do osiągnięcia większej wydajności
w codziennej pracy.
•
Niezawodna, hydrodynamiczna pompa tłokowa serii LP do farb wyposażona
w system regulacji uszczelnienia, o trzykrotnie dłuższej żywotności
POMPOWANE KOŁA
NA STALOWYCH OBRĘCZACH
•
Dzięki przedniemu, skrętnemu kołu z systemem RADIUS MEMORY® możemy
w prosty sposób wykonywać znakowanie łuków i okręgów
REGULOWANE POŁOŻENIE
KIEROWNICY
•
Praktyczne mocowanie umożliwiające przekładanie pistoletu natryskowego
z jednej strony na drugą w ciągu kilku sekund
SURE STRIPE 4050
Urządzenie do malowania pasów z kompaktową
pompą tłokową zapewniające profesjonalne efekty.
•
Elektroniczny system regulacji ciśnienia, który zapewnia
stałe ciśnienie wyjściowe przy minimalnym zużyciu
•
Solidny 4-suwowy silnik OHV firmy Honda® pracujący
na niewielkich obrotach, zapewnia minimalny poziom wibracji
i cichą pracę
•
Urządzenie wyposażone jest w mocną i lekką ramę,
która idealnie nadaje się do obsługi przez jedną osobę
SURE STRIPE 3650
SURE
S
SU
RE STRIPE 4050
DANE TECHNICZNE
SURE STRIPE 3650
SURE STRIPE 4050
865935
865936
Durotech 4 HP
Honda GX160
Ciśnienie
207 barów
207 barów
Maks. wydajność
2,65 l/min
3 l/min
Roczne zużycie
9500 l
9500 l
Maks. rozmiar dyszy
0,027
0,029
Waga
75 kg
75 kg
94 (w) x 61 (s) x 165 (d)
Zawiera wąż
i pistolet natryskowy
Nr katalogowy
Silnik
Wymiary w centymetrach
4
URZĄDZENIA DO MALOWANIA PASÓW
POMPA TŁOKOWA
SL SLOW STROKER™
SURE STRIPE 4550
REGULOWANE POŁOŻENIE
KIEROWNICY
Wytrzymałość i wydajność pompy serii SL, gwarantuje elastyczność
oraz możliwość podłączenia dwóch pistoletów natryskowych.
•
Kompaktowa oraz zwrotna rama stosowana w modelu SURE STRIPE 4050
•
Możliwość malowania dwoma pistoletami pozwala na znakowanie pasów
o szerokości nawet do 60 cm
•
Pompa SL składa się z: - jednoczęściowego tłoku ze stali nierdzewnej,
- głowicy pompy ze stali nierdzewnej - opatentowanego systemu
uszczelnienia o trzykrotnie dłuższej żywotności oraz zastosowanie
specjalnych kul w zaworach. Połączenie tych
elementów przekłada się na mniejsze wymagania
w zakresie konserwacji, niższe koszty eksploatacji
i długą bezawaryjną żywotność
SS 6050: LINEDRIVER™ (OPCJA)
SURE STRIPE 6050
SURE STRIPE 4550
Łączy moc niezbędną do malowania pasów poprzez
nanoszenie najgrubszej powłoki z najwytrzymalszą,
najłatwiejszą w obsłudze konstrukcją wśród urządzeń
do znakowania poziomego.
•
Dwupozycyjna blokada przedniego koła umożliwia operatorowi
malowanie pasa do samej krawędzi ściany lub wydłużenie rozstawu
osi w celu poprawy kierunkowej stabilności na potrzeby malowania
długich linii
•
Ramię z pistoletem można przenieść na drugą stronę w parę sekund
bez żadnych narzędzi
•
Wielki uchwyt na zbiorniki bez trudu pomieści duże pojemniki z farbą
SURE STRIPE 6050
DANE TECHNICZNE
SURE STRIPE 4550
SURE STRIPE 6050
865937
305305 / 305307
Honda GX160
Honda GX160
227 barów
227 barów
Maks. wydajność
5 l/min
6,5 l/min
Roczne zużycie
30000 l
28500 l
0,035/0,029
0,041/0,029
97 kg
110 kg
Zawiera wąż
i pistolet natryskowy
Zawiera wąż
i pistolet natryskowy
Nr katalogowy (1 pistolet/2 pistolety)
Silnik
Ciśnienie
Maks. rozmiar dyszy (1 pistolet/2 pistolety)
Waga
Wymiary w centymetrach
www.airlessco.eu.com
URZĄDZENIA DO MALOWANIA PASÓW
5
AKCESORIA DO MALOWAREK
SAMOBIEŻNY UKŁAD JEZDNY LINEDRIVER™
LINEDRIVER™
LINEDRIVER™ HD
262004
262005
3
200 cm3
Nr katalogowy - 230 V
Silnik - Honda®
160 cm
Pojemność zbiornika paliwa
3,6 l
3,6 l
120 kg
125 kg
16 km/h
16 km/h
Ciężar
Maks. szybkość
AKCESORIA DO MALOWAREK
Zestaw szablonów
Nr katalogowy:
305399
Do malowania
szablonów lub natrysku
farby.
6
Drugi kompletny
zestaw z pistoletem
do malowania pasów
Nr katalogowy:
305392
Zawiera drugi pistolet
natryskowy i ramię
mocujące.
Zestaw pistoletu natryskowego
Nr katalogowy: 305355
Niezbędny do zachowania stałej
szerokości linii na wyboistych,
nierównych powierzchniach.
Dozowniki kuleczek
refleksyjnych
Nr katalogowy:
305398
1 pistolet 4"
Nr katalogowy:
305397
2 pistolety 4"
Wskaźnik
Adapter umożliwiający użycie drugiej dyszy
45 litrów
Nr katalogowy:
136069
Do łatwego malowania
pasów i długich linii..
Nr katalogowy: 305400
Maluje bardzo szerokie linie. Wymaga zastosowania wydajnej pompy
obsługującej 2 lub 3 dysze jednocześnie.
Nr katalogowy:
867138
Duży plastikowy
pojemnik na farbę.
AKCESORIA DO MALOWAREK
AKCESORIA
PISTOLET NATRYSKOWY AIRLESS PROLIGHT™ 009
Niewielka siła spustu - blokada spustu - ręczne dokręcanie bez użycia narzędzi - łatwy w czyszczeniu filtr jednokierunkowy
z nylonowym wzmocnionym rdzeniem - duża kulka i gniazdo z węgliku zapewniającego trwałość - trwałe gwinty ze stali
nierdzewnej do montowania dyszy - wytrzymałe uszczelnienie iglicy.
ProLight 009
Filtry do pistoletu 009
Nr katalogowy:
24E514 ProLight 009
Nr katalogowy:
24E643 Filtr do pistoletu 009,
50 mesh
24E644
Filtr do pistoletu 009,
100 mesh
DYSZE, REWERSY, USZCZELKI I ZESTAWY DO MALOWANIA ZAWIERAJĄCE PISTOLET Z WĘŻEM WYSOKOCIŚNIENIOWYM
Środek dyszy z zatrzaskiem, eliminujący wycieki farby - uchwyt dyszy z systemem szybkiego i prostego montażu uszczelnień
w kilka sekund - mocne oraz precyzyjne dysze zapewniają stały i równomierny natrysk bez paskowania - końcówka do
wieszania ułatwiająca czyszczenie i przechowywanie - metalowe uszczelnienie, bez wycieków, zastosowanie do wszystkich
powłok.
Dysza obrotowa
Uchwyt dyszy - rewers
Nr katalogowy:
ARV-xxx do malowania
ARV-Wxx do szerokich wzorów
AFF-xxx do dokładnego wykończenia
AST-xxx do pasów
Nr katalogowy:
855051 11/16-16
855052 7/8-14
Uszczelki
Pakiet do malowania zawiera pistolet
z wężem hydrodynamicznym o długości
15 metrów i średnicy 1/4":
Nr katalogowy:
858029 Metalowa uszczelka w kształcie
pierścienia o okrągłym przekroju
855026 Pierścień samouszczelniający
o okrągłym przekroju
„Quick flush”, jedyny system
do płukania czystą wodą
Nr katalogowy:
865637 wersja rozpakowana
865xxx wersja spakowana
MagiCLEAN™ bezpiecznie
i szybko usuwa farbę z urządzeń,
węża, dysz i pistoletów
Nr katalogowy:
865681 Quick flush
Nr katalogowy:
865657 Zestaw startowy 10 l
865656 Butelka do napełniania
865655 Opakowanie o pojemności
0,25 l–0,23 l
Zestaw naprawczy pistoletu
Nr katalogowy:
288817 Zestaw naprawczy pistoletu SG
Środek konserwujący zapobiega
wysychaniu farby na tłoku i zużyciu
uszczelnienia w trakcie dłuższych
postojów
Nr katalogowy:
865712 Ekspozytor zawierający 48 szt.
po 0,03 l
865714 Butelka 1 l (12)
865715 Butelka 3 l (4)
AKCESORIA
7
AKCESORIA
Filtry nylonowe do filtrowania farby.
Dwanaście w opakowaniu.
Nr katalogowy:
867338 Do zastosowania na koszu ssącym
865663 Filtr do pojemników 20 l
Mocny, elastyczny wąż bicz do urządzeń
natryskowych o ciśnieniu do 230 barów
Nr katalogowy:
867741 48" (1,2 m)
867737 36" (0,9 m)
867739 60" (1,5 m)
867742 72" (1,8 m)
Adaptery i redukcje
Nr katalogowy:
867280 1/4", adapter do węży
867278 3/8", adapter do węży
867309 Redukcja 3/8" x 1/4"
Łatwy w użyciu olej do tłoka zapewnia
smarowanie uszczelnienia oraz
zapobiega wysychaniu farby na tłoku
Osłona na wąż chroni go przed
zniszczeniem przez farbę oraz przed
otarciami
Nr katalogowy:
865696 Jedna rolka
867610 Sześć rolek
Mocny, elastyczny wąż w oplocie
tekstylnym do urządzeń natryskowych
o ciśnieniu do 230 barów
Nr katalogowy:
865674 1/4", 15 m
865675 3/8", 15 m
867272 1/2", 15 m
Stay Clean™ w aerozolu zapobiegający
przyleganiu farby do urządzenia
Nr katalogowy:
865705 Puszka 0,5 l (12)
Połączenie obrotowe „G”, gwintowane
Nr katalogowy:
865706 Połączenie obrotowe 7/8" x 14
Nr katalogowy:
867670 Butelka 0,20 l
188392 Butelka 1 l
Adaptery
Przedłużki
Nr katalogowy:
032042 90° do przedłużki pistoletu
032010 Nakrętka na pistolet „F”,
gwint 11/16-16
032011 Nakrętka na pistolet „G”,
gwint 7/8-14
865610 Adapter „F do G”;
(do podłączania dyszy Graco)
Nr katalogowy:
865609 Kompletna przedłużka 6" (G)
865602 Kompletna przedłużka 12" (G)
865603 Kompletna przedłużka 18" (G)
865604 Kompletna przedłużka 24" (G)
865606 Kompletna przedłużka 36" (G)
865605 Pręt przedłużki 24"
865607 Pręt przedłużki 36"
Autoryzowany dystrybutor urządzeń Airlessco:
Airlessco - A Division of Graco
©
2010 Graco. Formularz nr 342199PL Wersja A 12/10 Wszystkie inne nazwy lub znaki firmowe używane są do celów identyfikacji i stanowią zastrzeżone
znaki handlowe swoich właścicieli. Wszystkie dane zawarte w niniejszym dokumencie w formie pisemnej lub graficznej odzwierciedlają informacje aktualne
w momencie publikacji. Firma Airlessco zastrzega sobie prawo do wprowadzania zmian bez uprzedniego powiadomienia.
