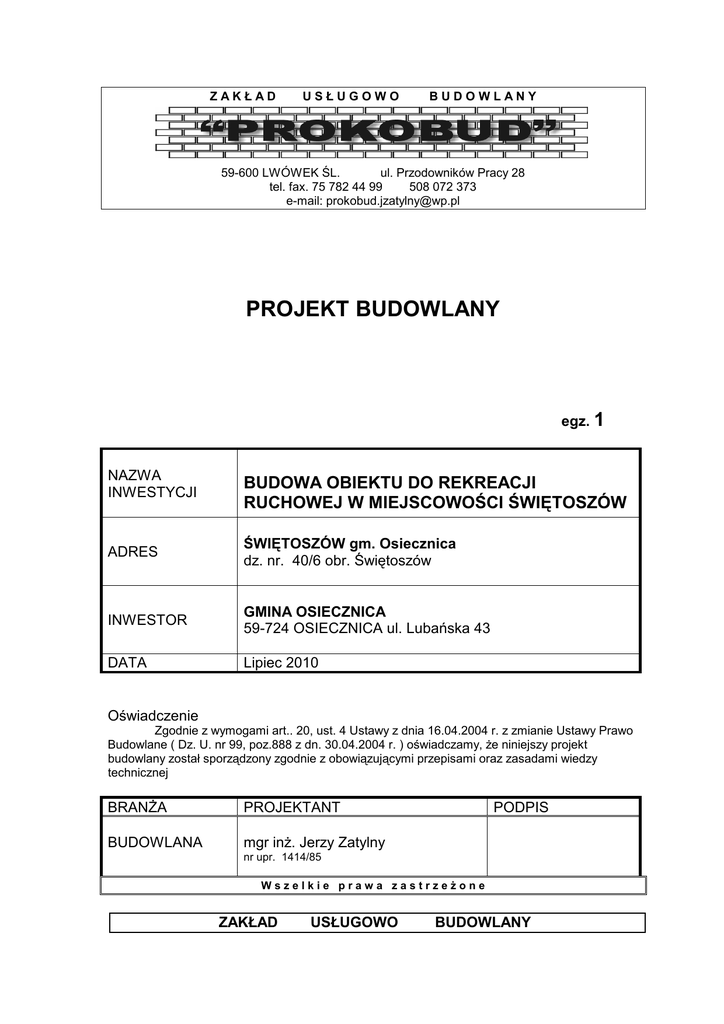

ZAKŁAD
USŁUGOWO
BUDOWLANY
„PROKOBUD„
59-600 LWÓWEK ŚL.
ul. Przodowników Pracy 28
tel. fax. 75 782 44 99
508 072 373
e-mail: [email protected]
PROJEKT BUDOWLANY
egz. 1
NAZWA
INWESTYCJI
BUDOWA OBIEKTU DO REKREACJI
RUCHOWEJ W MIEJSCOWOŚCI ŚWIĘTOSZÓW
ADRES
ŚWIĘTOSZÓW gm. Osiecznica
dz. nr. 40/6 obr. Świętoszów
INWESTOR
GMINA OSIECZNICA
59-724 OSIECZNICA ul. Lubańska 43
DATA
Lipiec 2010
Oświadczenie
Zgodnie z wymogami art.. 20, ust. 4 Ustawy z dnia 16.04.2004 r. z zmianie Ustawy Prawo
Budowlane ( Dz. U. nr 99, poz.888 z dn. 30.04.2004 r. ) oświadczamy, Ŝe niniejszy projekt
budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej
BRANśA
BUDOWLANA
PROJEKTANT
PODPIS
mgr inŜ. Jerzy Zatylny
nr upr. 1414/85
Wszelkie prawa zastrzeŜone
ZAKŁAD
USŁUGOWO
BUDOWLANY
BUDOWA OBIEKTU DO REKREACJI RUCHOWEJ W MIEJSOWOŚCI ŚWIĘTOSZÓW - DZ. NR 40/6
„PROKOBUD„
59-600 LWÓWEK ŚL.
ul. Przodowników Pracy 28
tel. fax. /0 * 75/ 782 44 99
0 508 072 373
e-mail: [email protected]
BUDOWA OBIEKTU DO REKREACJI RUCHOWEJ
W MIEJSOWOŚCI ŚWIĘTOSZÓW
FAZA : PROJEKT BUDOWLANY
Inwestor :
GMINA OSIECZNICA
59-724 OSIECZNICA ul. Lubańska 43
Projektant : mgr inŜ. Jerzy Zatylny
upr. bud. nr 1414/85
PRACA ZOSTAŁA WYKONANA ZGODNIE Z UMOWĄ
I JEST KOMPLETNA Z PUNKTU WIDZENIA CELU,
KTÓREMU MA SŁUśYĆ.
Nr projektu
Tom
Data
13/P/10
1
07’2010
Zakres opracowania
Zastępuje projekt Egz. nr
2.SPIS TREŚCI
2
BUDOWA OBIEKTU DO REKREACJI RUCHOWEJ W MIEJSOWOŚCI ŚWIĘTOSZÓW - DZ. NR 40/6
1.
STRONA TYTUŁOWA
2.
SPIS TREŚCI
3.
PODSTAWA OPRACOWANIA
4.
DANE OGÓLNE
5.
OPIS TECHNICZNY ROBÓT
5.
UWAGI KOŃCOWE
6.
WARUNKI WYKONYWANIA ROBÓT BUDOWLANYCH
7.
INFORMACJE DO PLANU BIOZ
8.
CHARAKTERYSTYKA EKOLOGICZNA
9.
RYSUNKI
1. PROJEKT ZAGOSPODAROWANIA TERENU
2. WYKAZ URZĄDZEŃ
3. PODSTAWA OPRACOWANIA
Podstawą opracowania niniejszego projektu są :
3
BUDOWA OBIEKTU DO REKREACJI RUCHOWEJ W MIEJSOWOŚCI ŚWIĘTOSZÓW - DZ. NR 40/6
- uzgodnienia z inwestorem
- wizja lokalna
- Normatywy i Przepisy Prawa Budowlanego
- literatura
4. DANE OGÓLNE
Przedmiotem inwestycji jest budowa obiektu do rekreacji ruchowej
zlokalizowanego w Świętoszowie na działce nr 40/6 obręb Świętoszów.
5. OPIS TECHNICZNY ROBÓT
Na terenie placu zabaw projektuje się montaŜ następujących urządzeń:
- zestaw zręcznościowy kod 30022,
- zestaw Pająk kod 60010;
- zestaw wielofunkcyjny kod 30016.
Urządzenia zamontować zgodnie z zaleceniami producenta. Wykonać
piaszczyste podłoŜe w strefie bezpieczeństwa urządzeń.
ZESTAW ZRĘCZNOŚCIOWY
KOD
30022
URZĄDZENIE TRUDNO DOSTĘPNE
DANE TECHNICZNE
- Gabaryty urządzenia
4,05m x 6,65m
- Strefa uŜytkowania
7,05m x 8,15m
- Wysokość maksymalna zestawu
2,80m
- Głębokość posadowienia
- 0,60m
- Wysokość upadkowa
1,80m
- Wykonana zgodnie z PN-EN1176-1 WyposaŜenie placów zabaw. Ogólne
wymagania bezpieczeństwa i metody
badań.
MATERIAŁY
- Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami
impregnacyjno-dekoracyjnymi typu
lakierobejca Drewnochron w kolorze soczystej zieleni
- HDPE o gr. 19mm w kolorze czerwonym
- Liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe
łączniki
4
BUDOWA OBIEKTU DO REKREACJI RUCHOWEJ W MIEJSOWOŚCI ŚWIĘTOSZÓW - DZ. NR 40/6
- Jako zabezpieczenia dodatkowo rurki stalowe, płaskownik, blacha
- Konstrukcja drabinki ukośnej drewniana, szczebelki z rurki stalowej, spawanej n
płaskowniku
- Przeplotnia z lin konstrukcję nośną ma wykonaną z drewna sosnowego
klejonego 90/90mm i malowanego farbami impregnacyjno-dekoracyjnymi
Drewnochron w kolorze soczystej zieleni, liny polipropylenowe na oplocie
stalowym połączone ze sobą poprzez plastikowe łączniki, belka górna
profil stalowy zimnogięty, ocynkowany kąpielowy i malowany proszkowo
- Drabinka pozioma konstrukcję nośna ma wykonaną z drewna klejonego
pionową 90/90mm a poziomą z płyt HDPE połączonych szczebelkami z
rurki ze stali nierdzewnej, zestaw do przewrotów z rurek ocynkowanych i
dodatkowo pomalowanych proszkowo
- Śruby maszynowe ocynkowane M12
- Marki stalowe ocynkowane wykonane z blachy
- Beton klasy B-15
ZABEZPIECZENIA
- Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe oraz dodatkowo
pomalowanie proszkowo
- Sklejka foliowana wodoodporna, moŜe być dodatkowo malowana farbami
akrylowymi
- Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron lub
Drewkorn
- Nakrętki zakryte zaślepkami z tworzywa
MONTAś
- Wyrób związany z gruntem na stałe zgodnie z dokumentacją zestawu
ZESTAW PAJĄK
KOD 60010
URZĄDZENIE TRUDNO DOSTĘPNE
DANE TECHNICZNE
- Gabaryty urządzenia
3,90m x 5,90m
- Strefa funkcjonowania
7,70m x 9,70m
- Głębokość posadowienia
- 0,60m
- Maksymalna wysokość zestawu 2,30m
- Wysokość upadkowa
2,30m
- Wykonana zgodnie z PN-EN1176-1 WyposaŜenie
placów zabaw. Ogólne wymagania bezpieczeństwa i
metody badań.
MATERIAŁY
- Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami
impregnacyjno-dekoracyjnymi typu
lakierobejca Drewnochron w kolorze soczystej zieleni
- Liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez
plastikowe łączniki
- Jako zabezpieczenia dodatkowo rurki, profil zamknięty
- Przeplotnia pozioma pajęczyna wykonana jest z rurki i mocowana do elementów
pionowych za pomocą blach
- Rury stalowe ocynkowane i malowane dodatkowo proszkowo
- Śruby maszynowe ocynkowane M12
5
BUDOWA OBIEKTU DO REKREACJI RUCHOWEJ W MIEJSOWOŚCI ŚWIĘTOSZÓW - DZ. NR 40/6
- Marki stalowe ocynkowane wykonane z blachy
- Stopy stalowe z blachy zgodnie z dokumentacją urządzenia
- Beton klasy B-15
ZABEZPIECZENIA
- Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe, dodatkowo
malowana proszkowo
- Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron lub
Drewkorn
- Nakrętki zakryte zaślepkami z tworzywa
MONTAś
- Wyrób związany z gruntem zgodnie z dokumentacją urządzenia
SZEŚCIOKĄT WIELOFUNKCYJNY
KOD 30016
URZĄDZENIE TRUDNO DOSTĘPNE
DANE TECHNICZNE
-
Gabaryty urządzenia
1,90m x 2,20m
Strefa funkcjonowania
4,90m x 5,70m
Wysokość maksymalna zestawu 2,50m
Wysokość upadkowa
2,50m
Głębokość posadowienia - 0,60m
Wykonana zgodnie z PN-EN1176-1 WyposaŜenie placów zabaw.
Ogólne wymagania bezpieczeństwa i metody badań.
MATERIAŁY
- Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami
impregnacyjno-dekoracyjnymi typu lakierobejca Drewnochron w kolorze
soczystej zieleni
- Rura straŜacka wykonana rurki ocynkowana i dodatkowo malowana proszkowo
- Zestaw do przewrotów, podciągania i uchwyty do podciągania
wykonane z rurek oraz płaskownika ocynkowanych i pomalowanych
proszkowo
- Ścianka alpinistyczna wykonana ze sklejki wodoodpornej szalunkowej,
dodatkowo mocuje się uchwyty z tworzywa opartego na Ŝywicach, uchwyty
mocuje się za pomocą śrub imbusowych i nakrętek pazurkowych
- Element wspinaczkowy wykonano z liny PP, na rdzeniu stalowym, do liny
zamocowano kulki wspinaczkowe
wykonane z tworzywa sztucznego; całość mocowana do nóg za pomocą profili
stalowych zamkniętych,
ocynkowanych i malowanych proszkowo
- Śruby maszynowe ocynkowane
- Marki stalowe ocynkowane wykonane z blachy
- Beton klasy B-15
ZABEZPIECZENIA
- Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe oraz dodatkowo
6
BUDOWA OBIEKTU DO REKREACJI RUCHOWEJ W MIEJSOWOŚCI ŚWIĘTOSZÓW - DZ. NR 40/6
pomalowanie proszkowo
- Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron lub
Drewkorn
- Nakrętki zakryte zaślepkami z tworzywa
MONTAś
- Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia
5. UWAGI KOŃCOWE
•
Wszystkie urządzenia montowane na placu zabaw muszą być zgodne z
obowiązującymi przepisami i posiadać atesty dopuszczające do
stosowania na tego typu obiektach.
•
Wszystkie etapy prac wykonywać pod nadzorem technicznym
przestrzegając i ściśle stosując technologię montaŜu urządzeń.
6. WARUNKI WYKONYWANIA ROBÓT BUDOWLANO
MONTAśOWYCH
Wszystkie roboty budowlano-montaŜowe i odbiór robót wykonać zgodnie z
Szczególwymi specyfikacjami wykonania i odbioru robót oraz
„Warunkami technicznymi wykonania i odbioru robót budowlanomontaŜowych” wydanych przez Ministerstwo Gospodarki Przestrzennej i
Budownictwa, a opracowanych przez Instytut Techniki Budowlanej w
Warszawie.
7. INFORMACJE DO PLANU BIOZ
W oparciu o Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia
2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i
ochrony zdrowia oraz szczegółowego zakresu robót budowlanych,
stwarzających zagroŜenie bezpieczeństwa i zdrowia ludzi, stwierdza się, Ŝe
nie zachodzi przypadek uzasadniający opracowanie „planu bioz”.
8. CHARAKTERYSTYKA EKOLOGICZNA
8.1. ODPADY STAŁE
Przewiduje się 1 pojemników na odpady stałe zlokalizowany przy wejściu na
7
BUDOWA OBIEKTU DO REKREACJI RUCHOWEJ W MIEJSOWOŚCI ŚWIĘTOSZÓW - DZ. NR 40/6
obiekt
8.2. EMISJA HAŁASÓW ORAZ WIBRACJI
Inwestycja realizowana jako boiska sportowe z projektowanym
przeznaczeniem i wyposaŜeniem nie wprowadza szczególnej emisji hałasów
i wibracji.
8.3. INTERES OSÓB TRZECICH
Projektowana konstrukcja obiektu nie wprowadza naruszenia interesu osób
trzecich w rozumieniu przepisów prawa budowlanego.
8.4. WPŁYW NA ISTNIEJĄCY DRZEWOSTAN, NA POWIERZCHNIĘ
ZIEMI,
GLEBĘ, WODY POWIERZCHNIOWE I PODZIEMNE
Obiekt nie wprowadza szczególnych zakłóceń w ekologicznej
charakterystyce powierzchni ziemi, gleby, wód powierzchniowych i
podziemnych. Charakter uŜytkowania obiektów pozwala na zachowanie
biologiczne czynnego terenu działki poza powierzchnią zabudowaną.
Wszystkie wymiary elementów budowlanych sprawdzić na budowie w
trakcie realizacji.
NaleŜy stosować kompletne rozwiązania systemowe. Rozwiązania
inne niŜ w projekcie naleŜy przedstawić do akceptacji projektanta i
inspektora nadzoru.
Roboty budowlane prowadzić zgodnie z projektem, zasadami sztuki
budowlanej oraz przepisami BHP – rozporządzenie Ministra Pracy i
Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny
pracy z dnia 28 sierpnia 2003 r. ( tekst jednolity Dz.U. nr 169, poz. 1650 z
2003 r.), rozporządzeniem Ministra Infrastruktury z dnia 06 lutego 2003 r. w
sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót
budowlanych ( Dz.U. nr 47, poz. 401 z 2003 r.) oraz rozporządzeniem
Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia ( Dz.U. nr 120, poz. 1126 z
2003 r.).
OPRACOWAŁ
mgr inŜ. Jerzy ZATYLNY
