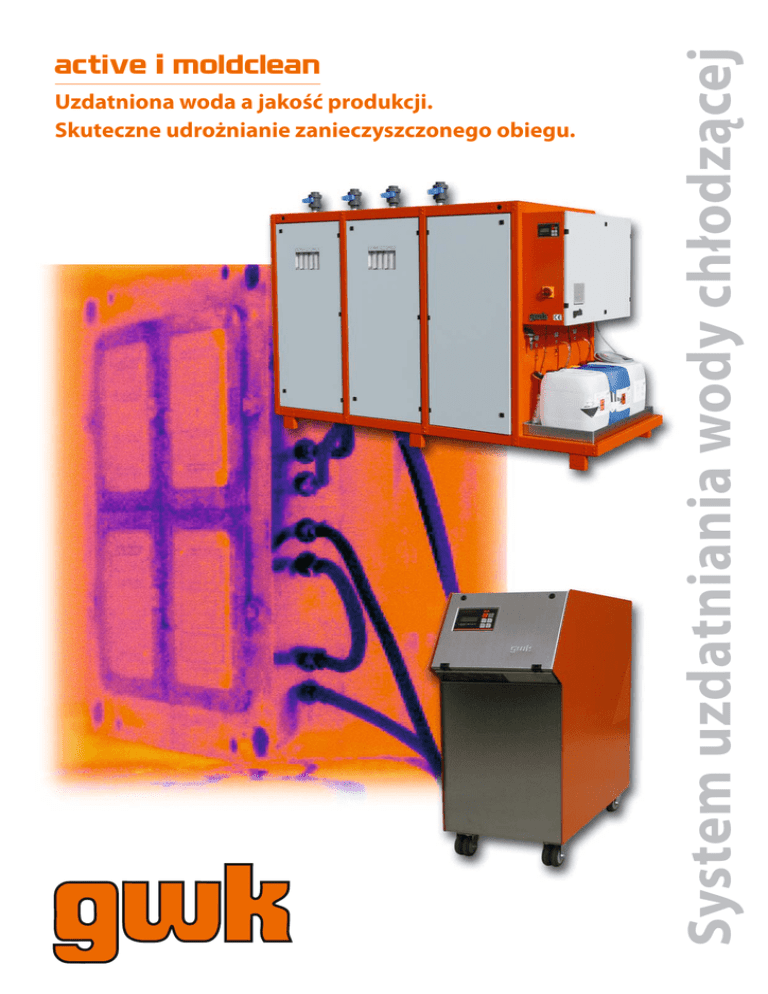

System uzdatniania w ody chłodzącej
Uzdatniona woda a jakość produkcji. Skuteczne udrożnianie zanieczyszczonego obiegu. System uzdatniania wody chłodzącej active i moldclean Jakosc wody warunkiem efektywności Fotografia kamerą podczerwieniową fragmentu formy przed i po oczyszczeniu kanałów. Zaoszczedzono dzięki temu 2.500 godzin roboczych w roku. Ulepszyć jakość produktu Stabilność temperatury i jakość chłodzenia ma decydujący wpływ na żywotność form. Dokładność temperaturowa ma decydujące znaczenie na kondycję zarówno mechaniczną jak i optyczną narzędzia, ścisłe tolerancje mogą być zachowane jedynie poprzez równomierne chłodzenie. Dlatego też, woda jest tu najlepszym medium, warunkującym zarówno szybkie, jaki i dokładne grzanie i chłodzenie. Jednakże, zanieczyszczenie wody uniemożliwia jednorodne rozprowadzenie się temperatury w obiegu. Powiększanie się zanieczyszczenia zmniejsza jakość elementów formy; w najgorszym przypadku – narzędzie staje się bezużyteczne. Dlatego też, tak ważne jest zachowanie stale dobrej jakości wody. Zwiększenie produkcyjności Brudne kanały chłodzące także spowalniają proces chłodzenia detalu. Część kanałów zabrudzonych jest grubsza, w rezultacie tworzy się izolacja termiczna, co powoduje znacznie trudniejsze chłodzenie formy. Czas chłodzenia formy wpływa znacząco na długość procesu, każdy najmniejszy zabrudzony odcinek kanału powoduje znaczne wydłużenie się potrzebnego czasu chłodzenia. W praktyce, wydłużanie czasu chłodzenia odbywa się stopniowo. Niezbędne są coraz częstsze przestoje serwisowe i następuje spowolnienie produkcji. Tak więc jedynie czyszczenie obiegów chłodzących i właściwa dbałość o jakość wody, przywróci maksymalną wydajność produkcji. Obniżenie kosztów Brudna woda w obiegu chłodzącym powoduje znaczne koszty personalne i produkcyjne, co naturalnie odbija się wzrostem kosztów pojedynczego wyprodukowanego detalu. Tylko ciągłe monitorowanie i utrzymywanie wody w obiegu na możliwie najwyższym poziomie czystości spowoduje obnizenie kosztów obsługi i konserwacji. Dlatego też taka inwestycja jest niewielka w porównaniu do otrzymanego efektu, a zamortyzowanie urządzenia następuje w krótkim czasie. bez wapna z wapnem 1 mm z wapnem 2 mm średnia przewodność cieplna [W/mK] T́emperatura ścianek formy [°C] Idealne chłodzenie i idealna kontrola temperatury czas chłodzenia [s] Osad na ściankach kanałów ogranicza przenoszenie się ciepła, a w rezultacie decyduje o temperaturze ścianek formy, co z kolei powoduje wydłużenie czasu chłodzenia i znaczne obniżenie produkcyjności. Zwiększenie produkcyjności dzięki gwk active Budowa modułowa: active mk 100-1 Urządzenie przeznaczone jest do preparowania, kondycjonowania i pielęgnacji wody chłodniczej w półzamkniętych w systemach wymiany ciepła. Moduły są podzielone na cztery jednostki funkcyjne: Urzadzenie to przeznaczone jest do czyszczenia i pielęgnacji jednoobiegowego systemu chłodzenia. Moduł bazowy jest umieszczony w stabilnej obudowie z centralnym panelem włącznikowym i zawiera nastepujace jedostki funkcyjne: • filtrowanie • uzupełnianie • kontrola poziomu • kondycjonowanie wody biocydem i środkiem antykorozyjnym. 1. Kondycjonowanie i pielęgnacja wody obiegowej 2. Preparacja wody dolewczej 3. Kontrola stanu i jakości wody obiegowej 4. Odkamienianie gwk active mk 100-1: Kompaktowe urządzenie do czyszczenia i kondycjonowania wody chłodzącej w jednoobiegowych systemach chłodniczych active by gwk zawiera prawie wszystkie funkcje potrzebne dla produkcji w jednym urządzeniu. Dba i troszczy się o prawidłowy obieg wody chłodniczej i zapasowej w obiegu zamkniętym oraz otwartym. Seria ta została tak zaprojektowana, aby dostosować się do wymagań różnych układów chłodzenia. Moduł bazowy zawiera funkcje podstawowe potrzebne do optymalnego pielegnowania i kondycjonowania wody obiegowej. Moduły opcjonalne poprzez odsalanie poprawiajaa jakość wody dolewczej oraz zapewniają kontrole jakości wody obiegowej. active mk 100-2 Urzadzenie to przeznaczone jest do czyszczenia i pielęgnacji dwuobiegowego systemu chłodzenia. Moduł bazowy jest umieszczony w stabilnej obudowie i zawiera nastepujace jedostki funkcyjne: • dwie jednostki filtrujące • uzupełnianie wody • dwie jednostki kontroli poziomu • dwie jednostki kondycjonowania wody biocydem i środkiem antykorozyjnym. gwk active mk 100-2: Kompaktowy system do czyszczenia i kondycjonowania wody chłodzącej w dwuobiegowych systemach chłodniczych www.gwk.com active – funkcje modułu bazowego Czyszczenie wody chłodzącej Rozkładający się materiał biologiczny, jak również materiały korodujące dostające się podczas produkcji do obiegu wody, zanieczyszczają ją całkowicie. Dlatego też, gwk active zaopatrzony został w system fi ltrujący. System filtrujący obsługuje podstawowy przepływ wody. Niezależnie obsługiwana pompa pompuje wodę z obiegu bezpośrednio przez system filtrów, a następnie z powrotem do zbiornika. Filtracja usuwa z obiegu wody chłodzącej resztki materiałów, pozostawiając ją cały czas czystą. Kiedy zanieczyszczenie jest zbyt duże, filtr automatycznie się oczyszcza. Zalety mechanicznego czyszczenia wody są oczywiste: • Znaczna redukcja osadzającej się korozji elektrochemicznej na elementach metalowych. • Dozowany czynnik hamujący korozję, chroni powierzchnię elementów metalowych, obniżając znacznie możliwość ingerencji obcych cząstek. • W czystej wodzie jest mało substancji odżywczych dla drobnoustrojów i bakterii. Stosowane biocydy znacznie obniżają ryzyko ich rozrostu. • Przestaje być konieczne stosowanie preparatów zapobiegających osadzaniu się cząstek materii. active mk 100-2 jako urządzenie dwuobiegowe wypozaźone jest w dwie jednostki filtrujące. Automatyczne dozowanie biocydów Pozwala zlikwidować rozrost fl ory bakteryjnej, ponieważ gwk active jest wyposażony w stację dozująca ten środek. Biocydy są dostarczane do obiegu wody w małym stężeniu i w ten sposób zmniejszają ryzyko rozrostu alg i bakterii. Gnijące, zalegające biologiczne cząstki osadzają się na powierzchni w postaci szaro brązowych płytek i przenoszą się po całym obiegu wody. Kontrola dodawanego w małych ilościach środka zapobiegającego rozrostowi bakterii pomaga zminimalizować koszty. Technologia gwk dostarcza preparaty do ekonomicznej, ekologicznej i optymalnej dezynfekcji. Idealne chłodzenie i idealna kontrola temperatury Dozowanie środka antykorozyjnego W wodzie temperującej i chłodzącej zawarte są rozpuszczone metale, kwasy, gazy. Ma to negatywne skutki przede wszystkim przy wyźszych temperaturach i naleźy skutki te niwelować poprzes dozowanie środka antykorozyjnego. Urzadzenie spełnia to zadanie automatycznie juź w module bazowym. Przy regulacji poziomu wody chłodniczej środek antykorozyjny wstrzykiwany jest proporcjonalnie do ilości wody dopuszczanej, co zmniejsza jej agresywność korozyjną. gwk Wassertechnik udostępnia inhibitory optymalizujące ochronę antykorozyjną. active – moduły dodatkowe Moduł 2: Pomiar i regulacja Modul 1: Osmoza odwrotna Odsalanie wody Niezalezny dostęp do wody o wysokiej jakości. Warunek: woda musi mieć jakość według Niemieckiego Urzędu Kontroli Wody Pitnej oraz twardość < 15°dH (2,7 mmol/l), gwk active odsala i dostarcza optymalnie odmineralizowaną wodę. Jest to rozwiązanie problemu z zanieczyszczoną mineralnie wodą w obiegu chłodzącym. Automatycznie dozowany stabilizator twardości wody, wspomaga utrzymanie instalacji chłodzącej w nalezytej kondycji. W zbiornikach wody chłodniczej są z reguły wbudowane pływające czujki poźiomu oraz ochrona przed „suchą“ pracą pompy. Gdy trzeba, system uzupełnia wodę otwierając wentyl magnetyczny. Woda wpływa i przechodzi przez filte a następnie zostaje odsolona przez osmozę odwrotną. Jeśli nie ma w systemie włączników reagujących na poziom wody, naleźy je zainstalować. Zasada działania osmozy odwrotej Osmoza to zjawisko wyrównywania się dwóch różnych stężennn roztworów, króre są oddzielone od siebie półprzepuszczalną błoną. Struktura błony pozwala na przechodzenie molekuł wody, zatrzymuje jednak molekuły soli. Zjawisko to można odwrócić, wywierając po stronie wiekszej koncentracji soli ciśnienie wyższe niż ciśnienie osmotyczne odpowiadające danemu stężeniu. Koncentrat prowadzony jest do kanałów poprzez wentyle w stosunku 1:3 lub wraca spowrotem do procesu odsalania. Odsolona woda (Permeat) kierowana jest do zbiornika wody chłodniczej. Po osiągnięciu maksymalnego poziomu wentyl zamyka się. W przypadku utraty dużej ilości wody, kiedy włącza sie mechanizm zabezpieczający pompe przed „suchą“ pracą, zostaje pobierana woda poprzez wlot awaryjny z pominięciem osmozy. Funkcja awaryjnego boboru wody jest aktywna nawet wtedy, gdy urządzenie znajduje się w stand-by. Moduł pomiaru i regulacji kontroluje i wizualizuje cały proces. Składa siee on z następujących komponentów: • kontrola korozji • pomiar wartości ph • pomiar przewodnictwa w obiegu osmozy i filtrującym Wyniki przedstawiane są w regulatorze, którym ustawia się też wartości. Przy przekroczeniu określonej wartości włącza się filtr i przepływ odwrócony. Dzięki miernikowi korozji można optycznie kontrolować stan wody chłodniczej. Moduł 3: W przypadku urządzenia active mk 100-2 podwaja sie ilość komponentów z modułu 2. Oba obiegi kontroluje się indywidualnie. Moduł 4: Poprawne funkcjonowanie membrany osmozy wymaga zmiękczenia wody uzupełniającej. Jeżeli nie ma wbudowanego centralnego zmiękczania wody, to należy dodatkowo do modułu 1 dodać moduł 4. Jeżeli twardość wody przekracza wartość 15°dH (2,7 mmol/l), niezbedne staje się zmiękczanie wody zewnętrzne, n.p. za pomocą urządzenia gwk zmiękczacza wody DWS. Stacja dozowania zmiękczacza wody, biocydu i środka przeciwkorozyjnego www.gwk.com Wyposazenie i dane techniczne active mk • Automatyczne napełnianie jednostki • System zmiany osmozy dla odmineralizowanej wody • Oddzielny obwód hydrauliczny (w wersji dwu obiegowej) • System filtrów przepływowych z automatycznym przepłukiwaniem do usuwania cząstek w wodzie • Stacja dozująca środki do ochrony przed korozją, biocydy i stabilizator twardości • Pomiar korozyjności metalu do oceny zachowania się metalu użytego w systemie chłodzącym: czysta stal, miedź, aluminium (Moduly 2+3) • Pomiar przewodnictwa do monitorowania jakości wody (Moduly 2+3) • Pomiar przewodnictwa do monitorowania jakości odmineralizowanej wody • wartość pH mierzona w obiegu wody (Moduly 2+3) • zmiękczanie wody zapasowej (Modul 4) active Szybkość napełniania Pojemność napełniania* Wydolność filtra Ilość obiegów chłodzących Wymiary: szerokość x długość x wysokość powierzchnia System elektryczny: napięcie pobór mocy Przyłącza: Napełnianie wody Zasilanie Powrót Spust active mini • Automatyczne napełnianie jednostki • Odmineralizowanie przez wymianę jonów • Wkład filtrujący do usuwania cząstek w wodzie • Stacja dozująca środki do ochrony przed korozją i biocydy. • Pomiar korozyjności metalu do oceny zachowania się metalu użytego w systemie chłodzącym: czysta stal, miedź, aluminium • Pomiar przewodnictwa do monitorowania jakości wody • Pomiar przewodnictwa do monitorowania jakości odmineralizowanej wody • wartość pH mierzona w obiegu wody mini mk 100-1 mk 100-2 l/h m3 m3/h liczba do 1,200 max. 5.5 6 1 100 – 14 1 200 – 28 (2 x 14) 2 mm m2 1,200 x 800 x 1,500 1.5 2,100 x 1,070 x 1,650 4.5 2,750 x 1,070 x 1,650 5 V/50 Hz kW 380 - 400 0.6 380 - 400 1.5 380 - 400 2.0 DN DN DN DN 20 32 32 32 25 40 40 40 25 40 40 40 *Pojemność w zależności od twardości wody nieoczyszczonej ca. 10° dH moldclean Medium Woda Spust G ½” Środek czyszczący CC 103 tabletki Napięcie zainstalowane 400 V/50 Hz, 3 Ph, PE Środek neutralizujący NA 2 płyn Napięcie kontrolne 230/24 V / 50 Hz Max. temperatura obiegu 60°C Moc grzania 6 kW Pojemność pompy bar 50 l/min., 3.6 bar Pobór mocy 6.6 kW Obieg wody napełnianie/powrót G ½” Pojemność napełniania 86 l Przyłącze napełniania G ½” Waga 92 kg Dane techniczne mogą ulec zmianie! Idealne chłodzenie i idealna kontrola temperatury Redukcja czasu chłodzenia dzięki moldclean Osady wapienne i korozja znacznie pogarszają czas chłodzenia W zależności od stopnia znieczyszczenia kanałów chłodzących w formie, czas chłodzenia wydłuża się nawet o 40%, a w indywidualnych przypadkach nawet więcej. Osad wapienny, korozja i flora bakteryjna tworzą warstwę na kanałach chłodzących i w ten sposób odpowiadają za nierównomierne i niewłaściwe rozprowadzanie ciepła. Wpływa to znacząco na wydłużenie czasu chłodzenia, a co za tym idzie na jakość produkowanego detalu. gwk jako dostawca systemów chłodzących, przez długi czas oferował komponenty do oczyszczania wody. Obecnie oferujemy proste w użyciu kompaktowe urządzenie moldclean, służące do czyszczenia zanieczyszczonych kanałów w formach wtryskowych i systemach wymiany ciepła. Urządzenie moldclean jest przenośne i łatwe w użyciu. Wystarczy podłączyć do kanałów chłodzących, zadozować odpowiednią ilość prepartu czyszczącego w ramach indywidualnych potrzeb, a neutralizacja osadu i proces czyszczenia przebiegają samoistnie. Sukces mierzy się idealnym przepływem. Wyposażenie seryjne: • Mikroprocesorowe sterowanie z cyfrowym wyświetlaczem • Solidna, o dużej mocy pompa wykonana ze stali nierdzewnej • Kontrola wartości pH podczas procesu czyszczenia • Zintegrowany bezdotykowy pomiar przepływu • Ręczna zmiana kierunku przepływu • Zintegrowane grzanie dla przyspieszenia procesu czyszczenia • Automatyczna neutralizacja roztworu czyszczącego po procesie czyszczenia • sito w obiegu powrotnym gwk moldclean: ”Pralka” do zanieczyszczonych kanałów chłodzących Czyszczenie systemu Zanieczyszczenie kanałów chłodzących powiększa temperaturę ścianek formy i w ten sposób zmniejsza jakość detalu co więcej wydłuża się znacznie czas chłodzenia. Strata produkcyjna w przedstawionym przykładzie była 1.600 godzin maszynowych w roku. To wyniosło 48,000 EUR. Koszty czyszczenia zamortyzowały się w kilka dni. Nierównomierny rozkład temperatury w formie wtryskowej spowodowany zanieczyszczeniem obiegu chłodzącego Równomierne rozłożenie temperatury w formie po oczyszczeniu kanałów www.gwk.com Idealne chłodzenie i pełna kontrola temperatury Przemysłowe chłodzenie oferuje bardzo duży potencjał na wielu etapach produkcji aby zwiȩkszyć produktywność i w wyniku tego obniżyć koszty. redukcja kosztów koszty produkcji Wiele czynników służy ulepszeniu produkcji: • Redukcja czasu chłodzenia – oszczȩdność czasu pracy maszyny • Poprawa jakości produktu • Wiȩksza elastyczność produkcyjna • Mniejsze koszty pracy • Redukcja kosztów serwisowych gwk integrat 4D gwk hermeticool hybrid wiȩksza produkcyjność osia̧gniȩta dziȩki ujednoliceniu temperatur w oparciu o indywidualny projekt i produkcjȩ form y z odpowiednimi zamkniȩtymi kanałami chłodza̧cymi. nowatorski układ chłodzenia, by zmniejszyć koszty pracy i konserwacji, w porównaniu do konwencjonalnych układów chłodzenia. gwk system integrat gwk KU instalacja wzrost produkcyjności przy zastosowaniu specjalnego, podzielonego na strefy układu kontroli chłodzenia formy. najprostsze i najtańsze rozwia̧zanie polepszajace użyteczność i obniżaja̧ce główne koszty otwartych systemów chłodza̧cych. gwk teco cw gwk active bardzo ekonomiczny system do odprowadzenia ciepła przy bardzo niskich temperaturach dziȩki opatentowanej kontroli temperatury zimnej wody. w pełni zautomatyzowane urza̧dzenie zapewniaja̧ce utrzymanie stałego poziomu i przygotowania czystej wody. gwk SKL / SKW gwk moldclean godne zaufania i ekonomiczne zasilanie w wodȩ o określenie niskiej temperaturze chłodzenia, nawet przy ciȩżkich warunkach atmosferycznych. zwiȩkszenie produkcyjności poprzez efektywne, automatyczne i systematyczne czyszczenie kanałów chłodza̧cych w obiegu wody. gwk HSW gwk serwis redukcja kosztów dziȩki wykorzystaniu zaawansowanego systemu odzyskiwania ciepła. obniżenie kosztów serwisowych i pewność firmy dziȩki zastosowaniu profesjonalnych instalacji do schładzania wody. gwk Gesellschaft Wärme Kältetechnik mbH Friedrich-Ebert-Straße 306-314 D-58566 Kierspe Tel. +49 23 59 - 66 50 · Fax +49 23 59 - 66 51 56 [email protected] · www.gwk.com P3solutions sp. z o.o. Ul. Kwiska 23 / 14 54-210 Wrocław Tel. + 48 71 7297484 · Fax + 48 71 7297484 [email protected] · www.p3s.pl PW.0508-PL / Dane techniczne moga̧ ulec zmianie! Zwiȩkszenie produktywności
