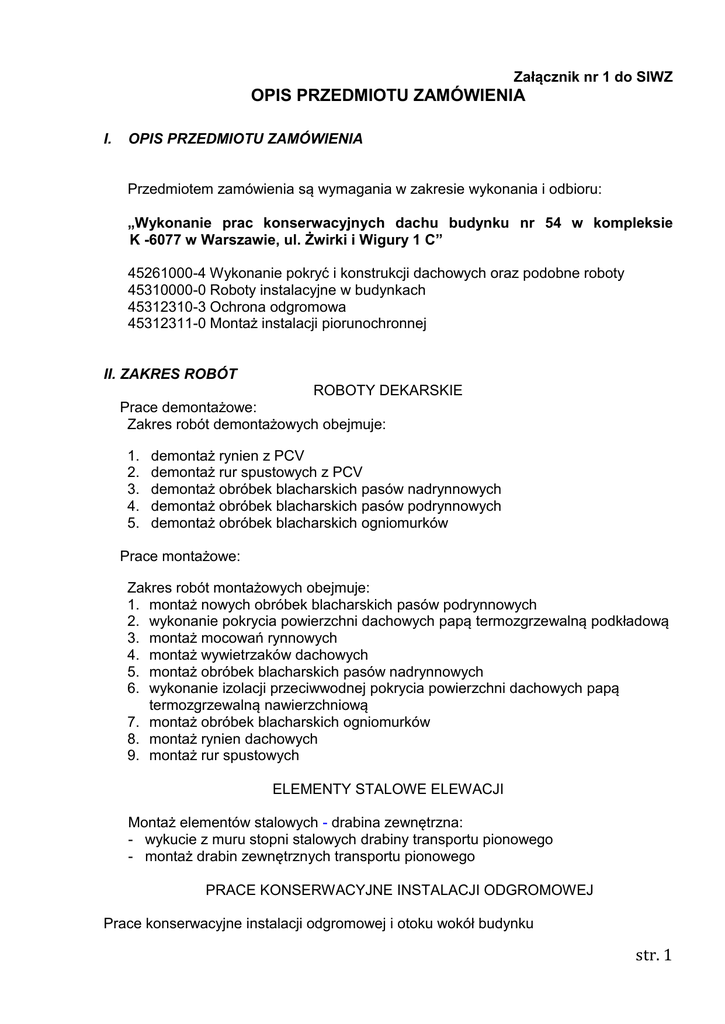

Załącznik nr 1 do SIWZ - Opis przedmiotu zamówienia

Załącznik nr 1 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
I.
OPIS PRZEDMIOTU ZAMÓWIENIA
Przedmiotem zamówienia są wymagania w zakresie wykonania i odbioru:
„Wykonanie prac konserwacyjnych dachu budynku nr 54 w kompleksie
K -6077 w Warszawie, ul. Żwirki i Wigury 1 C”
45261000-4 Wykonanie pokryć i konstrukcji dachowych oraz podobne roboty
45310000-0 Roboty instalacyjne w budynkach
45312310-3 Ochrona odgromowa
45312311-0 Montaż instalacji piorunochronnej
II. ZAKRES ROBÓT
ROBOTY DEKARSKIE
Prace demontażowe:
Zakres robót demontażowych obejmuje:
1.
2.
3.
4.
5.
demontaż rynien z PCV
demontaż rur spustowych z PCV
demontaż obróbek blacharskich pasów nadrynnowych
demontaż obróbek blacharskich pasów podrynnowych
demontaż obróbek blacharskich ogniomurków
Prace montażowe:
Zakres robót montażowych obejmuje:
1. montaż nowych obróbek blacharskich pasów podrynnowych
2. wykonanie pokrycia powierzchni dachowych papą termozgrzewalną podkładową
3. montaż mocowań rynnowych
4. montaż wywietrzaków dachowych
5. montaż obróbek blacharskich pasów nadrynnowych
6. wykonanie izolacji przeciwwodnej pokrycia powierzchni dachowych papą
termozgrzewalną nawierzchniową
7. montaż obróbek blacharskich ogniomurków
8. montaż rynien dachowych
9. montaż rur spustowych
ELEMENTY STALOWE ELEWACJI
Montaż elementów stalowych - drabina zewnętrzna:
- wykucie z muru stopni stalowych drabiny transportu pionowego
- montaż drabin zewnętrznych transportu pionowego
PRACE KONSERWACYJNE INSTALACJI ODGROMOWEJ
Prace konserwacyjne instalacji odgromowej i otoku wokół budynku
str. 1
Na dachu budynku należy dokonać napraw konserwacyjnych poprzez wymianę
skorodowanych, wypracowanych elementów zwodów poziomych, pionowych poprzez:
demontaż przewodów uziemiających i odgromowych w ciągu poziomym
montaż przewodów uziemiających w ciągach pionowych
montaż elementów poziomych instalacji odgromowej
montaż przewodów odprowadzających instalacji
łączenie pręta na dachu za pomocą złączy skręcanych, uniwersalnych
krzyżowych
6. łączenie pręta na dachu za pomocą złączy skręcanych, odgałęźnych, 3 wylotowych
7. łączenie pręta na dachu za pomocą złączy skręcanych, odgałęźnych, 2 wylotowych
8. montaż złączy kontrolnych z połączeniem drut - drut
9. montaż złączy do rynny okapowej na dachu
10. montaż złączy naprężających na dachu
11. łączenie przewodów uziemiających przez spawanie na ścianie
12. wykonanie badań skuteczności uziemienia
1.
2.
3.
4.
5.
W miejscach połączeń zastosować złącza uniwersalne. Miejsca połączeń zabezpieczyć
przed korozją.
Po wykonaniu prac konserwacyjnych instalacji niezbędnym jest wykonanie pomiarów
uziemia otokowego oraz pomiarów całości instalacji.
Zakres w/w prac został określony w przedmiarze robót dla wyceny Wykonawcy do
przetargu.
III. WYMAGANIA DOTYCZĄCE ZASTOSOWANIA MATERIAŁÓW
- materiał do robót paroizolacyjnych – papa termozgrzewalna, perforowana np. PP50/700 firmy „Icopal” S.A. Zduńska Wola, względnie materiał sugerowany przez
producenta, lecz nie gorszej jakości,
- materiał do robót hydroizolacyjnych przeciwwilgociowych – papa
termozgrzewalna modyfikowana SBS gr. 5,6 mm, o gramaturze minimum 200
g/m2, np. produkcji Swisspor CZARNA MAMBA SBS MAX PYE PV200 względnie
materiał sugerowany przez producenta, lecz nie gorszej jakości,
- materiał do robót termozgrzewań – gaz propan – butan lub propan,
- obróbki blacharskie pasów pod i nadrynnowych oraz innych – z blachy stalowej
powlekanej o gr. ścianki 0,5 mm w kolorze ciemny brąz jak rynny i rury spustowe
- rynny i rury spustowe – jako gotowe zestawy do montażu, wykonane z blachy
stalowej powlekanej o profilu dla rynny półokrągły szer. 150 mm, o gr. ścianki 0,5
mm, dla rury spustowej profil okrągły o śr. Ø 150 mm, o gr. ścianki 0,7 mm,
elementy łączone spoiwem cynowo – ołowianym LC 60 - wyroby zgodne z
polską normą PN-EN 612;1999, ISO 9001:2000 – np. systemy rynnowe firmy
PROTEC sp. z o.o. względnie materiał sugerowany przez producenta, lecz nie
gorszej jakości
- drabiny stałe zewnętrzne wykonane z kształtowników ze stali hutniczej
ocynkowane
str. 2
WŁAŚCIWOŚCI TECHNICZNE DRABIN WYŁAZOWYCH NA DACH
- drabiny wyłazowa na dach – powinna być wykonana z kształtowników ze stali
hutniczej, ocynkowanej i trwale zamocowana do ściany elewacyjnej budynku.
Powinna posiadać odpowiednia szerokość, odpowiedni rozstaw stopni oraz kosz
ochronny.
Drabina powinna być zgodna z Rozporządzeniem Ministra Infrastruktury w sprawie
warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - §
101 i powinna spełniać wymagania normy DIN 18799-1 - Drabiny mocowane na
stałe do konstrukcji budowlanych.
Wszystkie materiały powinny posiadać dopuszczenie do obrotu i powszechnego
stosowania w budownictwie oraz powinny być zgodne z obowiązującymi normami,
powinny posiadać odpowiednie atesty i świadectwa dopuszczenia do użycia oraz
akceptację Inspektora Nadzoru.
IV. WYMAGANIA DOTYCZĄCE SPRZĘTU
Do wykonania powyższego zadania należy użyć do robót dekarskich pokrywczych
zestaw butli gazowej wraz z wężem gazowym oraz zestawem palników dwudyszowym,
jednodyszowym, ewentualnie sześciodyszowym, przyrząd do prowadzenia rolki papy
podczas zgrzewania, szpachelka, nóż do cięcia papy, wałek dociskowy z sylikonową
rolką.
V. KONTROLA JAKOŚCI ROBÓT
- sprawdzenie zgodności wykonania robót z obmiarem robót za pomocą ocen
zewnętrznych i pomiarów
- kontrola wykonania i montażu drabin na zgodność z obowiązującą normą PN-EN
ISO 14122-4 – drabiny stałe
VI. OBOWIĄZKI INWESTORA
- wskazanie miejsca poboru mediów – energii elektrycznej i wody
VII. OBOWIĄZKI WYKONAWCY.
Przejęcie dachu budynku nr 54, zabezpieczenie i oznakowanie wokoło budynku
zgodnie z wymogami prawa budowlanego.
Wykonawca ponosi pełną odpowiedzialność za utrzymanie placu budowy od
momentu przejęcia do momentu odbioru końcowego i przekazania placu budowy
Zamawiającemu.
W miarę postępu robót Wykonawca powinien porządkować plac budowy, usuwać
zbędne materiały, sprzęt i zanieczyszczenia.
Obowiązkiem Wykonawcy jest ochrona środowiska na terenie placu budowy, która
powinna polegać na zabezpieczeniu gleby przed szkodliwymi substancjami a w
szczególności paliwa, oleje, smary, farby.
Wykonawca ponosi pełną odpowiedzialność za nadzór nad wykonywanymi
robotami, materiałami oraz sprzętem znajdującym się na placu budowy.
Wykonawca ma obowiązek zapewnienia zatrudnionym na budowie pracownikom
odpowiedniego zaplecza socjalno – sanitarnego, oraz wyposażenie w odpowiednie
str. 3
pod względem przepisów bhp ubrania robocze oraz indywidualne środki ochrony do
prac na wysokości.
VIII. SPOSÓB REALIZACJI ZAMÓWIENIA
1. Wykonawca ustala Kierownika robót do bezpośredniego kontaktu z Zamawiającym.
2. Zamawiający wyznacza do realizacji zadania Inspektora Nadzoru p. Wojciecha
BODURKIEWICZA, tel. 537-707-177 a w razie jego nieobecności Kierownika
Sekcji Technicznego Utrzymania Nieruchomości p. Jacka HEJGERA, tel. 261-821262
3. Zamawiający do zabezpieczenia robót wyznacza Kierownika Zespołu
Zabezpieczenia „Okęcie” – p. Penczo RIZOW, tel. 261-821-108
4. Wykonawca zrealizuje roboty z własnych materiałów
5. wszystkie roboty objęte kosztorysem ofertowym powinny być wykonane zgodnie z
obowiązującymi normami i zasadami prac budowlanych
6. termin realizacji robót do 60 dni kalendarzowych od daty podpisania umowy
7. gwarancje na wykonane prace 12 miesięcy
8. rozliczenie robót po całkowitym ich wykonaniu w sposób ryczałtowo-ilościowy.
9. odpowiedzialność za jakość wykonywania wszystkich rodzajów robót wchodzących
w skład zadania w całości ponosi Wykonawca
10. elementy metalowe i blaszane w postaci złomu Wykonawca usuwa z terenu
Jednostki do punktu skupu, przedstawia zamawiającemu dokument sprzedaży w
celu potrącenia uzyskanej kwoty z ogólnej wartości robót Wykonawcy
11. inne pozostałości po pracach budowlanych jak opakowania materiałów, gruz itp.
podlega usunięciu poza teren kompleksu przez Wykonawcę i na jego koszt
IX. WARUNKI ODBIORU ROBÓT
1 . Wykonawca zobowiązany jest do powiadomienia Zamawiającego o gotowości do
końcowego odbioru prac najpóźniej w dniu zakończenia umowy.
2. Zamawiający zobowiązany jest dokonać odbioru prac najpóźniej w ciągu 7 dni od
daty zgłoszenia.
3. Przed odbiorem Wykonawca zobowiązany jest dostarczyć atesty i aprobaty na
wszystkie użyte do wykonania zadania materiały,
4. Potwierdzeniem końcowego odbioru będzie Protokół Odbioru Prac sporządzony
przez przedstawicieli obu stron i zatwierdzony przez Zamawiającego.
X.
JEDNOSTKA OBMIARU
(m2) - demontaż i montaż obróbek blacharskich, demontaż i montaż pokrycia papą
(m) - demontaż i montaż elementów instalacji odgromowej, nowe drabiny
(szt.) - wykucie z muru stopni drabin, łączenie przewodów uziemiających, montaż
złączy kontrolnych,
(kpl.) – badania instalacji odgromowej
(pomiar) – pomiary instalacji odgromowej
(t) – wywóz i utylizacja papy, wywóz gruzu
XI. ODBIÓR
