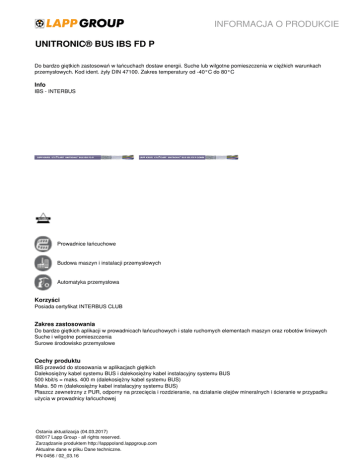

INFORMACJA O PRODUKCIE
UNITRONIC® BUS IBS FD P
Do bardzo giętkich zastosowań w łańcuchach dostaw energii. Suche lub wilgotne pomieszczenia w ciężkich warunkach
przemysłowych. Kod ident. żyły DIN 47100. Zakres temperatury od -40°C do 80°C
Info
IBS - INTERBUS
Prowadnice łańcuchowe
Budowa maszyn i instalacji przemysłowych
Automatyka przemysłowa
Korzyści
Posiada certyfikat INTERBUS CLUB
Zakres zastosowania
Do bardzo giętkich aplikacji w prowadnicach łańcuchowych i stale ruchomych elementach maszyn oraz robotów liniowych
Suche i wilgotne pomieszczenia
Surowe środowisko przemysłowe
Cechy produktu
IBS przewód do stosowania w aplikacjach giętkich
Dalekosiężny kabel systemu BUS i dalekosiężny kabel instalacyjny systemu BUS
500 kbit/s = maks. 400 m (dalekosiężny kabel systemu BUS)
Maks. 50 m (dalekosiężny kabel instalacyjny systemu BUS)
Płaszcz zewnetrzny z PUR, odporny na przecięcia i rozdzieranie, na działanie olejów mineralnych i ścieranie w przypadku
użycia w prowadnicy łańcuchowej
Ostania aktualizacja (04.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
Normy i aprobaty
Według DIN EN 61158
Budowa produktu
Skrętka z czystej miedzi, kody kolorów według DIN 47100, ekran ogólny z drutów miedzianych, płaszcz zewnętrzny z PUR,
kolor fioletowy (RAL 4001), bezhalogenowy, niepodtrzymujący płomieni według IEC 60332-1-2
UNITRONIC® BUS IBS FD P COMBI
Skrętka z drutów z czystej miedzi, żyły skręcone w pary, kolory żył: biało-brązowy/zielono-żółty/szaro-różowy (dane); skrętka z
drutów z czystej miedzi, kolory żył: czerwony, niebieski, żółto-zielony (zasilanie)
Ekran ogólny z plecionki z drutów miedzianych, fioletowy (RAL 4001) płaszcz zewnętrzny z PUR, bezhalogenowy,
niepodtrzymujący płomieni według IEC 60332-1-2
Dane techniczne
Klasyfikacja:
ETIM 5.0 Class-ID: EC000830
Opis klasy ETIM 5.0: Przewody do transmisji danych
Pojemność robocza:
Flexible use: 10 x outer diameter
Szczytowe napięcie robocze:
(nie do zastosowań silnoprądowych)
250 V
Rezystancja żyły:
(pętla): maks. 159,8 Om/km
Minimalny promień gięcia:
Połączenia ruchome: 15 x średnica zewnętrzna
Napięcie próbne:
Żyła/żyła: 1500 V rms
Impedancja falowa:
100 Om
Zakres temperatury:
Połączenia nieruchome: od -40°C do +80°C
Połączenia ruchome: od -30°C do +70°C
Wskazówka
Wszystkie podane wartości dotyczące produktów są wartościami nominalnymi (o ile nie wskazano inaczej). Inne wartości, takie
jak np. tolerancje mogą być przedstawione na zamówienie (jeżeli są dostępne i przeznaczone do publikacji).
Standardowe odcinki proszę sprawdzić na: www.lapppolska.pl
Rodzaj opakowania: krążek ≤ 30 kg lub ≤ 250 m, w przeciwnym razie bęben
Prosimy określić wielkość opakowania (np. 1 x 500 m bęben lub 5 x 100 m krążek)
INTERBUS jest zarejestrowanym znakiem towarowym firmy Phoenix Contact GmbH & Co.
Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych
produktów.
* Podane ceny to ceny netto bez podatku VAT i dodatkowych opłat. Sprzedaż klientom biznesowym.
PN 0456 / 02_03.16
Powered by TCPDF (www.tcpdf.org)
Typ przewodu
Oznaczenie wyrobu
Liczba par i przekrój
[mm²]
Średnica zewnętrzna
[mm]
Indeks miedzi [kg/km]
Waga [kg/km]
Do bardzo giętkich aplikacji (w prowadnicach łańcuchowych i stale ruchomych elementach maszyn)
2170216
Zdalny przewód systemu UNITRONIC® BUS IBS
BUS (RBC)
FD P
3 x 2 x 0,25
7,9
39
64
2170218
Zdalny przewód
instalacyjny systemu
BUS (INBC)
3 x 2 x 0,25 + 3 x 1,0
7,9
62
92
3 x 2 x 0,25 + 3 x 1,0
7,9
62
92
UNITRONIC® BUS IBS
FD P COMBI
Dla bardzo giętkich połączeń (np. w prowadnicach łańcuchowych)
- z certyfikatem UL/CSA (CMX)
2170818
Zdalny przewód
instalacyjny systemu
BUS (INBC)
UNITRONIC® BUS
IBS FD P COMBI A
PN 0456 / 02_03.16
Powered by TCPDF (www.tcpdf.org)
Numer katalogowy
