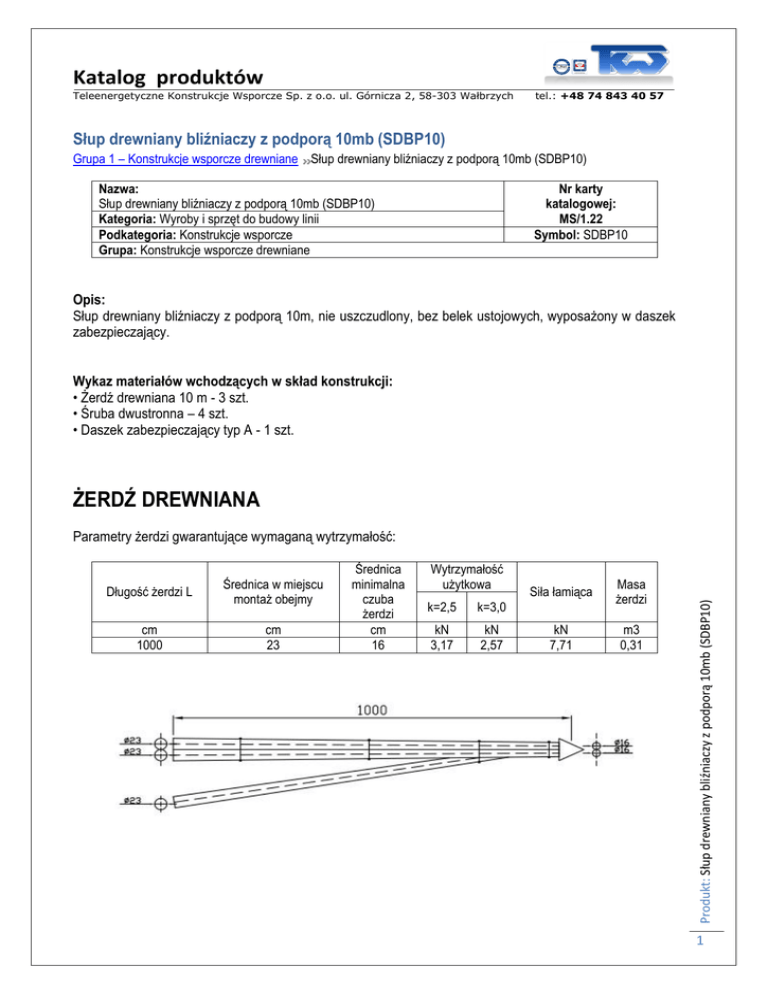

Słup drewniany bliźniaczy z podporą 10mb (SDBP10)
Grupa 1 – Konstrukcje wsporcze drewniane Słup drewniany bliźniaczy z podporą 10mb (SDBP10)
Nazwa:
Słup drewniany bliźniaczy z podporą 10mb (SDBP10)
Kategoria: Wyroby i sprzęt do budowy linii
Podkategoria: Konstrukcje wsporcze
Grupa: Konstrukcje wsporcze drewniane
Nr karty
katalogowej:
MS/1.22
Symbol: SDBP10
Opis:
Słup drewniany bliźniaczy z podporą 10m, nie uszczudlony, bez belek ustojowych, wyposażony w daszek
zabezpieczający.
Wykaz materiałów wchodzących w skład konstrukcji:
• Żerdź drewniana 10 m - 3 szt.
• Śruba dwustronna – 4 szt.
• Daszek zabezpieczający typ A - 1 szt.
ŻERDŹ DREWNIANA
Długość żerdzi L
cm
1000
Średnica w miejscu
montaż obejmy
cm
23
Średnica
minimalna
czuba
żerdzi
cm
16
Wytrzymałość
użytkowa
k=2,5
k=3,0
kN
3,17
kN
2,57
Siła łamiąca
Masa
żerdzi
kN
7,71
m3
0,31
Produkt: Słup drewniany bliźniaczy z podporą 10mb (SDBP10)
Parametry żerdzi gwarantujące wymaganą wytrzymałość:
1
Katalog produktów
Teleenergetyczne Konstrukcje Wsporcze Sp. z o.o. ul. Górnicza 2, 58-303 Wałbrzych
tel.: +48 74 843 40 57
Wymagania:
Materiał - drewno wielowymiarowe pozyskiwane w okresie zimowym tj. od października do kwietnia.
Gatunki drewna dopuszczone do produkcji żerdzi teleenergetycznych: Sn - sosna; Św - świerk; Md modrzew.
Dopuszczalne wady drewna określone normami:
PN-79/D-01011 Wady drewna
PN-92/D-95017 Drewno wielkowymiarowe iglaste
PN-83/B-03154 Drewniane konstrukcje wsporcze
Impregnacja:
Parametry procesu impregnacji w zależności od stosowanego impregnatu

Wolmanit CX-8 (Dr.Wolman GmbH D-76454 Sinzheim)
- impregnacja w autoklawie
- metoda ciśnieniowo - próżniowa BETHELLA
- wilgotność słupów drewnianych przed impregnacją < 28 %.
- czas trwania impregnacji: 5-6 godzin
- ciśnienie impregnacji: 0,9 - 1,0 MPa
- stężenie roztworu środka impregnacyjnego: 3%.
Olej kreozotowy typ EKO B (produkt polski)
- impregnacja w autoklawie
- metoda ciśnieniowo - próżniowa BETHELLA
- wilgotność słupów drewnianych przed impregnacją < 25 %.
- czas trwania impregnacji: 8 godzin
- podciśnienie 0,05 - 0,08 MPa
- ciśnienie impregnacji: 0,9 - 1,0 MPa
- temperatura: 80 oC
- zawartość benzopirenu < 0,005%
- nasycenie drewna olejem: 120-140 l/m3
Przedmiot normy:
PN-83/C-97023 Produkty węglopochodne, olej impregnacyjny
PN-65/D-01006 Klasyfikacja, terminologia metod konserwacji drewna
Właściwości mechaniczne - wytrzymałość żerdzi:
Do obliczeń wytrzymałości żerdzi należy przyjąć wytrzymałość na zginanie 52 N/mm2 i wymiar (średnicę) żerdzi w
odległości 0,6 m od czuba żerdzi. Dla wszystkich typów słupów (przelotowych wykonanych z pojedynczych żerdzi
oraz z odciągami, podporami i figurowych dla żerdzi zastosowanych do budowy linii na terenach ze zwiększoną
szadzią) przyjęto wskaźnik bezpieczeństwa k=3. Przyjęty współczynnik bezpieczeństwa uwzględnia różnice w
budowie i wytrzymałości surowca, proces starzenia drewna, osłabienie spowodowane otworami technologicznymi,
obciążeniami montażowymi itp.
Produkt: Słup drewniany bliźniaczy z podporą 10mb (SDBP10)

2
Katalog produktów
Teleenergetyczne Konstrukcje Wsporcze Sp. z o.o. ul. Górnicza 2, 58-303 Wałbrzych
tel.: +48 74 843 40 57
Znakowanie żerdzi:
Każda żerdź oznakowana jest tabliczką metalową przymocowaną na stałe, zawierającą rok produkcji, nazwę
producenta i środek impregnacyjny.
ŚRUBA DWUSTRONNA
Wymagania:
Produkowane zgodnie z normami:
PN-75/H-93200
PN-75/M-82144
PN-85/M-82101
PN-78/M-82005
Materiał stal G45
L
g
140
165
200
250
300
350
400
450
500
550
M16
M16
M16
M16
M16
M20
M20
M20
M20
M20
Wymiary śruby
L1
L2
(mm)
80
30
80
30
80
30
80
30
80
30
80
30
80
30
80
30
80
30
80
30
axaxc
60x60x5
60x60x5
60x60x5
60x60x5
60x60x5
60x60x5
60x60x5
60x60x5
60x60x5
60x60x5
typ
A
B
C
D
E
F
G
H
I
J
Produkt: Słup drewniany bliźniaczy z podporą 10mb (SDBP10)
Śruba dwustronna służy do mocowania konstrukcji słupów bliźniaczych i drewnianych belek ustojowych.
Wykonana jest z prętów okrągłych ze stali G45. Powierzchnia zabezpieczona jest cynkowaniem ogniowym.
Kompletna
śruba
posiada
2
podkładki
i
2
nakrętki
sześciokątne.
3
Katalog produktów
Teleenergetyczne Konstrukcje Wsporcze Sp. z o.o. ul. Górnicza 2, 58-303 Wałbrzych
tel.: +48 74 843 40 57
DASZEK ZABEZPIECZJĄCY
Opis:
Daszek zabezpieczający ma chronić czubek słupa przed penetracją wody w głąb materiału drzewnego.
Przedostawanie się wody do materiału powoduje jego korozję biologiczną i skraca żywotność
eksploatacyjną słupa.
Produkt: Słup drewniany bliźniaczy z podporą 10mb (SDBP10)
Wymagania:
Daszek wykonany jest z blachy ocynkowanej o grubości 0,75 mm. Do mocowania daszka służy płaskownik
połączony z daszkiem nitami.
