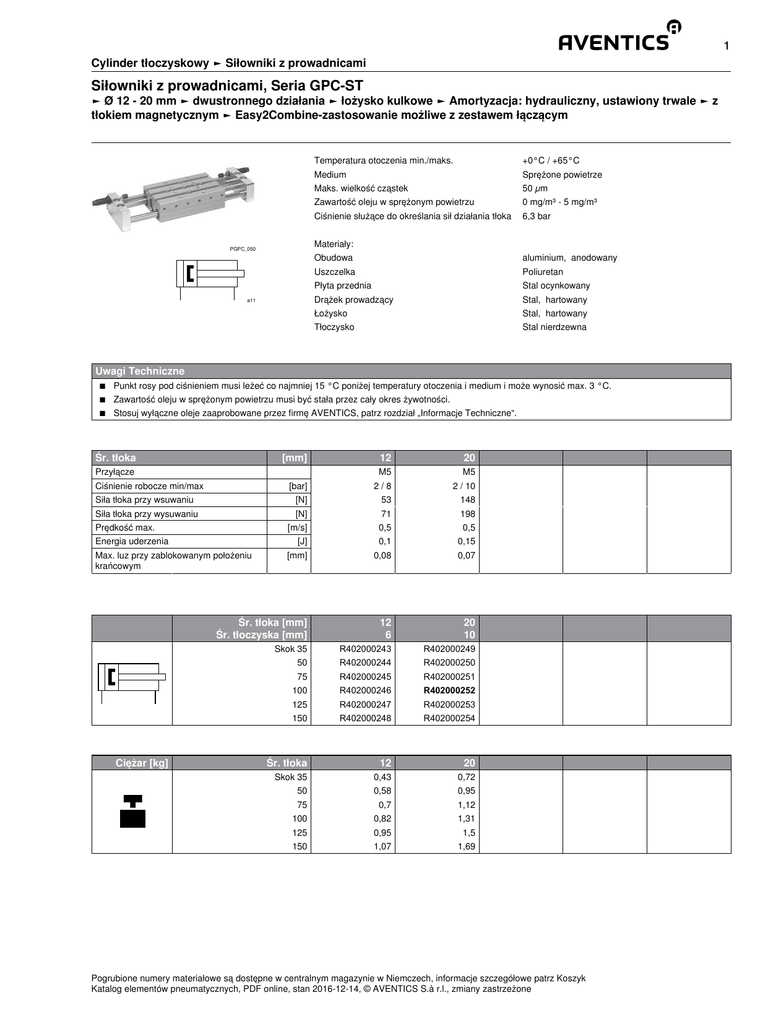

Siłowniki z prowadnicami, Seria GPC-ST

Transkrypt

1
Cylinder tłoczyskowy ► Siłowniki z prowadnicami
► Ø 12 - 20 mm ► dwustronnego działania ► łożysko kulkowe ► Amortyzacja: hydrauliczny, ustawiony trwale ► z
tłokiem magnetycznym ► Easy2Combine-zastosowanie możliwe z zestawem łączącym
Temperatura otoczenia min./maks.
+0°C / +65°C
Medium
Sprężone powietrze
Maks. wielkość cząstek
50 µm
Zawartość oleju w sprężonym powietrzu
0 mg/m³ - 5 mg/m³
Ciśnienie służące do określania sił działania tłoka
6,3 bar
Materiały:
PGPC_050
a11
Obudowa
aluminium, anodowany
Uszczelka
Poliuretan
Płyta przednia
Stal ocynkowany
Drążek prowadzący
Stal, hartowany
Łożysko
Stal, hartowany
Tłoczysko
Stal nierdzewna
Uwagi Techniczne
■ Punkt rosy pod ciśnieniem musi leżeć co najmniej 15 °C poniżej temperatury otoczenia i medium i może wynosić max. 3 °C.
■ Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności.
■ Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział „Informacje Techniczne“.
Śr. tłoka
[mm]
Przyłącze
Ciśnienie robocze min/max
12
20
M5
M5
[bar]
2/8
2 / 10
Siła tłoka przy wsuwaniu
[N]
53
148
Siła tłoka przy wysuwaniu
[N]
71
198
[m/s]
0,5
0,5
[J]
0,1
0,15
[mm]
0,08
0,07
Śr. tłoka [mm]
Śr. tłoczyska [mm]
Skok 35
12
6
20
10
R402000243
R402000249
50
R402000244
R402000250
75
R402000245
R402000251
100
R402000246
R402000252
125
R402000247
R402000253
150
R402000248
R402000254
Prędkość max.
Energia uderzenia
Max. luz przy zablokowanym położeniu
krańcowym
Ciężar [kg]
Śr. tłoka
12
20
Skok 35
0,43
0,72
50
0,58
0,95
75
0,7
1,12
100
0,82
1,31
125
0,95
1,5
150
1,07
1,69
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-12-14, © AVENTICS S.à r.l., zmiany zastrzeżone
2
Ø 12
28
20
21,3
18
51
1,5
1,5
12
8,5
A
S
S
B
C
M5
67,4 + 2 x S
55,4 + 2 x S
9 H7 x 2,1
17,4 + 2 x S
40
20
M5x8
34,4 + 2 x S
D
Max 17,5
6
1,5
R
R
Max 17,5
20
23
40
S-S
10
5
2,1
TT
7
1,5
22,7
20
5,3
R-R
9 H8
64,5
gpc_st_12
S = skok
Śr. tłoka
12
A 1)
4,7
A 2)
24,7
B 1)
4,2
B 2)
24,2
C 1)
S–40
C 2)
S
D 1)
25+0,5xS
D 2)
48+0,5xS
1) min.
2) max.
S = skok
3
Ø 20
82,5
33
24,5
Ø9 H7 x 2,1
66
36 + 2 x S
29,5
M5 x 8
79 + 2 x S
65 + 2 x S
40
60
D
55,5
40
35,5
A
20
20
M5
C
40
B
60
25
66
40
A
26,7
Ø6,5
1,5
7
A-A
1,5
6,15
7,2
3
75,5
1,5
1,5
34,5
20
12
17233
S = skok
Śr. tłoka
20
A 1)
5,5
A 2)
35,5
B 1)
9,5
B 2)
35,5
C 1)
S–56
C 2)
S
D 1)
30,5+0,5xS
D 2)
60,5+0,5xS
1) min.
2) max.
S = skok
4
Dozwolone obciążenie dynamiczne m [kg]
v
H
m
H
m
GPC_021
Po osiągnięciu pozycji końcowych ciężar działa dużym momentem na siłownik. W związku z tym nie wolno przekraczać podanych w tabeli wartości granicznych.
Należy uwzględnić następujące parametry: szybkość, odległość od środka ciężkości masy i rozmiar siłownika GPC-ST. Wynik mnożenia masy m [kg] przez
odległość H [mm] nie może przekraczać tych wartości.
Przykład: ciężar 2,3 kg ma być zamontowany przy wartości L = 52 mm na siłowniku GPC-ST o średnicy 20 mm i skoku 50 mm.
m x H; 2,3 x 52 = 120. Jest to według tabeli dozwolone przy szybkości 0,3 m/s.
Śr. tłoka
S
12
35
12
50
0,2
[m/s]
0,3
[m/s]
0,4
[m/s]
0,5
[m/s]
225
100
90
60
155
75
60
50
12
75
310
160
110
85
12
100
350
170
130
105
12
125
450
250
180
140
12
150
600
300
200
160
S
0,2
[m/s]
0,3
[m/s]
0,4
[m/s]
0,5
[m/s]
28
125
110
75
S = skok
Śr. tłoka
20
35
20
50
195
95
75
95
20
75
390
200
140
110
20
100
440
210
160
130
20
125
560
310
225
175
20
150
750
375
250
200
S = skok
5
Maksymalna dozwolona siła F i wygięcie D przy obciążeniu statycznym
F
D
GPC_020
Śr. tłoka
F [N]
12
170
20
260
S=35
D
S=50
D
S=75
D
S=100
D
S=125
D
S=150
D
0,01
0,02
0,04
0,07
0,12
0,19
0,02
0,02
0,05
0,09
0,15
0,23
S = skok
