instrukcja obsługi przyrząd do kontroli naciągu paska rozrządu

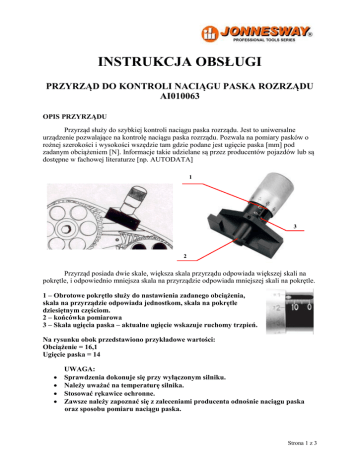

INSTRUKCJA OBSŁUGI
PRZYRZĄD DO KONTROLI NACIĄGU PASKA ROZRZĄDU
AI010063
OPIS PRZYRZĄDU
Przyrząd służy do szybkiej kontroli naciągu paska rozrządu. Jest to uniwersalne
urządzenie pozwalające na kontrolę naciągu paska rozrządu. Pozwala na pomiary pasków o
rożnej szerokości i wysokości wszędzie tam gdzie podane jest ugięcie paska [mm] pod
zadanym obciążeniem [N]. Informacje takie udzielane są przez producentów pojazdów lub są
dostępne w fachowej literaturze [np. AUTODATA]
1
3
2
Przyrząd posiada dwie skale, większa skala przyrządu odpowiada większej skali na
pokrętle, i odpowiednio mniejsza skala na przyrządzie odpowiada mniejszej skali na pokrętle.
1 – Obrotowe pokrętło służy do nastawienia zadanego obciążenia,
skala na przyrządzie odpowiada jednostkom, skala na pokrętle
dziesiętnym częściom.
2 – końcówka pomiarowa
3 – Skala ugięcia paska – aktualne ugięcie wskazuje ruchomy trzpień.
Na rysunku obok przedstawiono przykładowe wartości:
Obciążenie = 16,1
Ugięcie paska = 14




UWAGA:
Sprawdzenia dokonuje się przy wyłączonym silniku.
Należy uważać na temperaturę silnika.
Stosować rękawice ochronne.
Zawsze należy zapoznać się z zaleceniami producenta odnośnie naciągu paska
oraz sposobu pomiaru naciągu paska.
Strona 1 z 3
PRZEBIEG SPRAWDZENIA
1. Ustawić przyrząd na pasku w miejscu oznaczonym przez producenta lub w połowie
odległości pomiędzy kołami pasowymi.
2. Z załączonej tabeli porównawczej odczytać zadane wartości ustawień przyrządu.
3. Obracać pokrętłem, aż do momentu ustawienia wartości dla skali obciążenia podanej
w tabeli. (wg przykładu wartość skali obciążenia wynosi 16,1)
4. Obserwować wskazania trzpienia na skali ugięcia paska. Regulując naciąg paska z
pomocą rolki napinacza ustawić napięcie paska tak aby trzpień na skali ugięcia
wskazywał wartość odczytaną z tabeli. (wg przykładu wartość ta wynosi 14,0)
5. Dokładne wyniki można uzyskać wyciągając średnią z dwóch pomiarów. Dlatego
zalecane jest powtórne wykonanie wszystkich czynności.
UWAGA: dla pasków o wysokości przekraczającej 5mm należy do wartości z tabeli
(dla skali obciążenia i skali ugięcia) dodać różnicę w wysokości. Np. dla paska o
wysokości 7mm należy do wartości dodać 2mm (7mm – 5mm = 2).
GWARANCJA
1. Firma TECHSAM udziela gwarancji na prawidłowe działanie wyrobu przez okres 12
miesięcy od daty zakupu.
2. Gwarancja obejmuje bezpłatne usuwanie usterek i wad fabrycznych ujawnionych o
okresie gwarancji.
3. Gwarancja nie obejmuje uszkodzeń mechanicznych lub spowodowanych
nieprawidłową eksploatacją wyrobu.
4. Gwarancja wygasa w razie stwierdzenia napraw lub przeróbek dokonanych przez
osoby nieuprawnione.
5. Warunkiem rozpatrywania gwarancji jest przedłożenie karty gwarancyjnej wraz z
reklamowanym wyrobem w punkcie serwisowym lub w miejscu sprzedaży.
6. Gwarancja ważna jest tylko z pieczęcią sprzedawcy i wpisaną datą sprzedaży.
7. Serwis gwarancyjny i pogwarancyjny zapewnia importer.
P.W. „TECHSAM” Woch Sp.J.
ul. Nałęczowska 75
20-701 Lublin
tel./fax 081 443-08-12, 444-63-73
e-mail: [email protected]
Data sprzedaży .................................................................
Podpis i pieczęć sprzedającego....................................................
Strona 2 z 3
