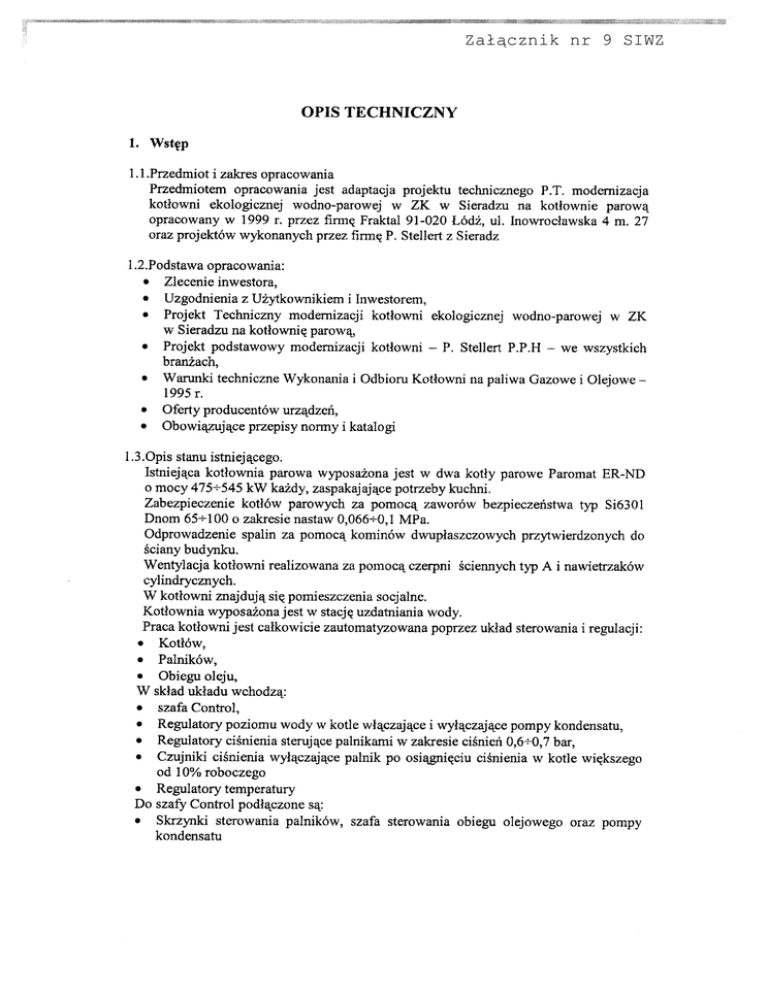

OPIS TECHNICZNY
1. Wstep
1.1 .Przedmiot i zakres opracowania
Przedmiotem opracowania jest adaptacja projektu technicznego P.T. modernizacja
kotlowni ekologicznej wodno-parowej w Z K w Sieradzu na kotlownie parowa,
opracowany w 1999 r. przez firme. Fraktal 91-020 L6dz, ul. Inowroclawska 4 m. 27
oraz projektow wykonanych przez firme. P. Stellert z Sieradz
1.2.Podstawa opracowania:
• Zlecenie inwestora,
• Uzgodnienia z Uzytkownikiem i Inwestorem,
• Projekt Techniczny modemizacji kotlowni ekologicznej wodno-parowej w Z K
w Sieradzu na kotlownie. parowaj
• Projekt podstawowy modemizacji kotlowni - P. Stellert P.P.H - we wszystkich
branzach,
• Warunki techniczne Wykonania i Odbioru Kotlowni na paliwa Gazowe i Olejowe 1995 r.
• Oferty producentow urzadzen,
• Obowiazuj^ce przepisy normy i katalogi
1.3.0pis stanu istnieja^cego.
Istniejaca kotlownia parowa wyposazona jest w dwa kotly parowe Paromat E R - N D
o mocy 475-^545 k W kazdy, zaspakajajq.ce potrzeby kuchni.
Zabezpieczenie kot!6w parowych za pomoca_ zaworow bezpieczenstwa typ Si6301
Dnom 65+100 o zakresie nastaw 0,066-^0,1 M P a .
Odprowadzenie spalin za pomoca. kominow dwuplaszczowych przytwierdzonych do
sciany budynku.
Wentylacja kotlowni realizowana za pomocq. czerpni sciennych typ A i nawietrzak6w
cylindrycznych.
W kotlowni znajduja. sie. pomieszczenia socjalne.
Kotlownia wyposazona jest w stacje. uzdatniania wody.
Praca kotlowni jest calkowicie zautomatyzowana poprzez uklad sterowania i regulacji:
• Kotl6w,
• Palnikow,
• Obiegu oleju,
W sklad ukladu wchodza;
• szafa Control,
• Regulatory poziomu wody w kotle wlaczajqce i wylaczajace pompy kondensatu,
• Regulatory cisnienia sterujace palnikami w zakresie cisnieri 0,6~K),7 bar,
• Czujniki cisnienia wylaczajace palnik po osiajmie.ciu cisnienia w kotle wiekszego
od 10% roboczego
• Regulatory temperatury
Do szafy Control podlaczone saj
• Skrzynki sterowania palnikow, szafa sterowania obiegu olejowego oraz pompy
kondensatu
Magazyn paliw wyposazony w zbiorniki stalowe o pojemnosci 6,5 m kazdy w ilosci
6 szt.
Odprowadzanie wszystkich sciekow technologicznych odbywa sie. przez kratki
sciekowe w kotlowni oraz lejki spustowe w stacji uzdatniania wody.
Odprowadzanie wszystkich sciekow odbywa si? do studzienki bezodplywowej w stacji
uzdatniania wody dalej, za pomoca, pompy zatapialnej do zbiornika zlokalizowanego
na zewnatrz kotlowni.
3
2. Opis projektu
Kotlownia parowa wyposazona jest w niskocisnieniowe kotly olejowe typu Paromat
E R - N D finny Viessmann. Zasila ona w par? tecrmologiczna^kuchnie..
Modemizacja polega na rozbudowie kotlowni parowej o instalacje. przygotowujaca^
cieplq. wod? uzytkowa^ na pawilony A , B i C .
Przygotowanie wody be_dzie realizowane przez automatyk? armatur? odcinaj^co
regulacyjnaj zasobnik cieplej wody o pojemnosci 5000 1.
Kondensat pary z wymiennikow J A D odprowadzic do istniejacego zbiornika
kondensatu w czesci piwnicy pom. - 3,5 m.
3. Obliczenie zapotrzebowania cieptej wody
Zakladam ilosc uzytkownikow - 740 osob.
Przyjmuje si? 60 litr6w cieplej wody na uzytkownika na dob?.
60 x 740 = 44 400 1/dob?
qir= 18501/godz
Przyjmuj? wspolczynnik nierownomiernosci n = 2,5
qmax
q x
ma
=
%rXn
= 4625 1/godz
4. Obliczenie zapotrzebowania ciepla do podgrzania cw
Q
m a x
= 4625 x 50 x 1,163 = 268,94 k W
Q = 1850 x 50 x 1,163 = 107,57 k W
iT
5. Dobor zasobnika cw
Przyj?to, ze zbiornik zgromadzi zapas wody rowny godzinowemu zuzyciu
szczytowemu. Przyj?to dwa zbiorniki odmiana K G w wersji ocynkowanej pionowe
wielkosc 6 o pojemnosci 2500 1 kazdy firmy Secespol lub rownowazny.
6. Dobdr wymiennika
Dane wyjsciowe
Obliczeniowe zapotrzebowanie ciepla Qsr = 107,57 k W .
Przy pomocy programu doborowego producenta wymiennikow firmy S E C E S P O L
dobrano wymiennik J A D X 3.18.08.75. W zalaczniku karta doboru wymiennika.
Zakladany montaz 2 szt wymiennikdw, ktore b?da. pracowaly na przemian ze wzgledu
na koniecznosc cz?stego czyszczenia.
Przyj?to wymiennik o parametrach:
Q = 120 k W
F = 1,17 m
0
0
2
7. Dobdr pompy ladu j^cej zasobnik.
7.1 .Dane wyjsciowe:
• Zapotrzebowanie cwu - G = 1850 1/h
• Opor obiegu ladowania przyj?to hj d = 2,0 m.s.w.
a
7.2.0bliczeniowa wydajnosc pompy
V =l,5xG
V = 2,77 m /h
p
p
3
7.3.Dob6r pompy:
•
8.
Przyjeto pomp? ladujaca_ firmy Grundfos typ UPS 32-60 F B
Dobdr pompy cyrkulacyjnej.
8.1.Dane wyjsciowe
• Srednie zapotrzebowanie cwu: G = 18501/h
• Op6r obiegu cyrkulacyjnego ups 2 5 - 1 2 0
9. Regulacja pracy pompy ladujacej
Zaprojektowano regulacj? pracy pompy ladujajcych zasobnik za pomoca, termostatu
zanurzeniowego ITD. Firmy Danfoss zainstalowanego w g6rnej cz?sci zasobnika i
ustawionych na temperatur? 55°C.
W/w termostat powoduje zalaczenie si? pompy przy temperaturze wody w zasobniku
nizszej od 55°C i wylaczanie przy osiajmi?ciu temperatury 55°C.
10. Regulacja pracy pompy cyrkulacyjnej
Pompa cyrkulacyjna sterowana jest termometrem kontaktowym z zakresem regulacji
45-55 C
11. Regulacja temperatury cieplej wody.
Do regulacji temperatury cieplej wody zastosowano zawor bezposredniego dziaiania
firmy S P I R A X S A R C O wyposazonego w zawor R T B D K A 3 3 z zespolem
termostatycznym S A 121 z kapilara^ o dl. 4m oraz ogranicznika temperatury
bezposredniego dziaiania wyposazonego w zawor R T B D K A 3 3 , mechanizm
przylaczajacy HL10 spr?zynowy i zespol termostatyczny T Y P 130 o dl. kapilary 4m.
Instalacja kondensatu b?dzie wyposazona w odwadniacz plywakowy FT14X-4,5
firmy S P I R A X S A R C O
12. Dobor zaworu bezpieczerisrwa na wymienniku cw
12.1. Dane wyj sciowe
• obliczeniowe zapotrzebowanie cwu 4625 kg/h
• skorygowany wsp61czynnik wyplywu Lc= 0,27
• dop.cisnienie robocze P1 = 0,6 M P a
12.2. Obliczeniowa przepustowosc zaworu
G= l , l x G h = 1,1x4625 = 5087 kg/h
12.3. Obliczeniowy przekroj gniazda zaworu
G
Fg =
1,59 x a X V ( P I ~ Pz) x y
c
Fg =
5087
5087
„
,
.
=
= 153 m m
1,59 X 0,27 x V ( 6 - 0) x 1000
>
2
3 3
2 5
12.4. Obliczeniowa srednica gniazda
dg =
dg =
4 * Fg
4*153
= 14 m m
12.5. Dob6r zaworu
- z katalogu przyjeto zawor bezpieczenstwa typu Si 2501 o wielkosci:
d * d = 32 * 32 mm
x
2
dg = 20 m m
Fg = 314 m m
2
p = 0,48 + 0,63 MPa
0
Uwaga: Zawor zainstalowac na wyjsciu cieplej wody uzytkowej z wymiennika i
ustawi<5 na cisnieniu otwarcia p — 0,60 MPa.
0
13. Rurociajp i armatura
Zaprojektowano dla zladu parowego rurociajn' z rur stalowych czarnych laczonych na
spaw, komierze i gwint. Armatura odcinajqca zawory: mufowe, kulowe i kolnierzowe.
Odwadniacze plywakowe. Rurociajn" cieplej wody stalowe ocynkowane laczone na
gwint, armatura odcinajaca kulowa, mufowa.
14. Pro by i rozruch
Roboty montazowe i proby wykonac zgodnie z (Warunkami technicznymi wykonania i
odbioru robot budowlano -montazowych - Tom II- Instalacja sanitarna i przemyslowaopracowanie C O B R T I „Instal" Warszawa 1989r.) Po zakoficzeniu prac montazowych
zlad naiezy przeplukac i wykonac proby szczelnosci. Prob? na zimno wykonac na
cisnienie 0,6 M P a a prob? na goraco przeprowadzic w ci^gu 72 godzin przy zakladanych
parametrach wody ogrzewanej
15. Polaczenie instalacji cieplej wody projektowanej z istniejaca^
Wykonac polaczenie instalacji projektowanej z instalacjajstniejaca., dokonujac
polaczenia rozdzielaczy zasilajqcego w cieplg. wode, z rozdzielaczem projektowanego z
zasilajacym cieplq. wode. istniejacym . Mi<?dzy rozdzielacze wstawic zawor odcinajacy.
Polqczyc rozdzielacz cyrkulacji cieplej wody projektowany z rozdzielaczem cyrkulacji
cieplej wody istnieJEtcym, miedzy rozdzielacze wstawic zawor odcinajacy.
16. Izolacja i roboty antykorozyjne
Po zakonczeniu montaiu i przeprowadzenie wymaganych prob po montazowych naiezy
oczyscic z rdzy rurociajp i pokry<5 dwukrotnie powlokq. antykorozyjna. odporna na
temperature. 150 st. C .
Rury parowe izolowad otulina^ z welny mineralnej o grubosci 50mm w plaszczu z foli
aluminiowej. Zasobniki cieplej wody izolowac welna. mineralna o grubosci 50mm izolacje.
zabezpieczyc plaszczem z blachy aluminiowej o grubosci 0,8mm. Rury cieplej wody i
cyrkulacji izolowac otulina.Thermaflex F R Z o grubosci 20mm.
17. Roboty budowlane
Aby wprowadzic zasobniki cieplej wody do pomieszczenia kotlowni naiezy
zdemontowac" istniejace okno od strony polnocnej budynku Kotlowni i rozkuc sciane_
zewne.trznq. tak aby umozliwic wstawienie zasobnikow cieplej wody podczas montaiu
zasobnik6w oraz armatury i rur. Podloge. zabezpieczyc przed uszkodzeniem. Po
wstawieniu zbiornikow otwor zamurowac odtworzyc elewacje. na zewnatrz, wewnatrz
odtworzyc wykute powierzchnie plytek ceramicznych i zamontowac okno.
