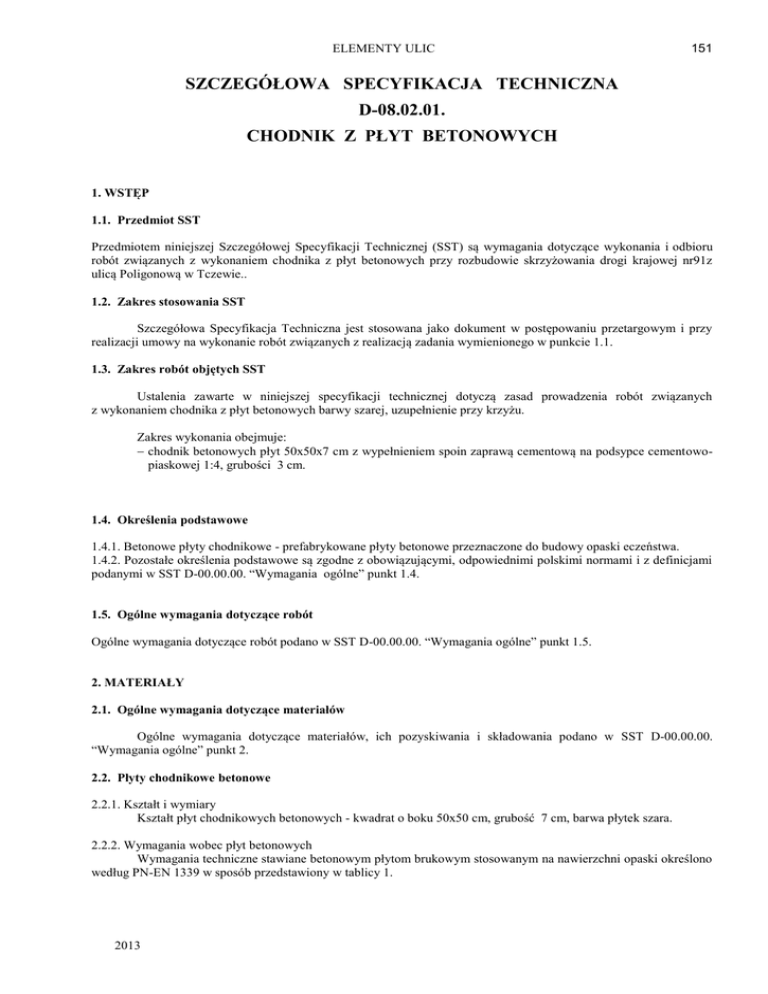

SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA

ELEMENTY ULIC
151
SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA
D-08.02.01.
CHODNIK Z PŁYT BETONOWYCH
1. WSTĘP
1.1. Przedmiot SST
Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące wykonania i odbioru
robót związanych z wykonaniem chodnika z płyt betonowych przy rozbudowie skrzyżowania drogi krajowej nr91z
ulicą Poligonową w Tczewie..
1.2. Zakres stosowania SST
Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument w postępowaniu przetargowym i przy
realizacji umowy na wykonanie robót związanych z realizacją zadania wymienionego w punkcie 1.1.
1.3. Zakres robót objętych SST
Ustalenia zawarte w niniejszej specyfikacji technicznej dotyczą zasad prowadzenia robót związanych
z wykonaniem chodnika z płyt betonowych barwy szarej, uzupełnienie przy krzyżu.
Zakres wykonania obejmuje:
 chodnik betonowych płyt 50x50x7 cm z wypełnieniem spoin zaprawą cementową na podsypce cementowopiaskowej 1:4, grubości 3 cm.
1.4. Określenia podstawowe
1.4.1. Betonowe płyty chodnikowe - prefabrykowane płyty betonowe przeznaczone do budowy opaski eczeństwa.
1.4.2. Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami
podanymi w SST D-00.00.00. “Wymagania ogólne” punkt 1.4.
1.5. Ogólne wymagania dotyczące robót
Ogólne wymagania dotyczące robót podano w SST D-00.00.00. “Wymagania ogólne” punkt 1.5.
2. MATERIAŁY
2.1. Ogólne wymagania dotyczące materiałów
Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SST D-00.00.00.
“Wymagania ogólne” punkt 2.
2.2. Płyty chodnikowe betonowe
2.2.1. Kształt i wymiary
Kształt płyt chodnikowych betonowych - kwadrat o boku 50x50 cm, grubość 7 cm, barwa płytek szara.
2.2.2. Wymagania wobec płyt betonowych
Wymagania techniczne stawiane betonowym płytom brukowym stosowanym na nawierzchni opaski określono
według PN-EN 1339 w sposób przedstawiony w tablicy 1.
2013
152
ELEMENTY ULIC
Tablica 1. Wymagania wobec betonowej płyty brukowej, ustalone w PN-EN 1339 do stosowania na zewnętrznych
nawierzchniach, mających kontakt z solą odladzającą w warunkach mrozu
Badana właściwość
Dopuszczalne odchyłki w mm od
zadeklarowanych wymiarów płyty o
boku mniejszym od 600mm
Klasa Oznaczenie
2
P
Nasiąkliwość % masy
Odporność na zamrażanie/
rozmrażanie z udziałem soli
odladzających, ubytek masy po
badaniu kg/m2
2
B
3
D
Wytrzymałość na zginanie MPa
2
T
Klasa odporności na ścieranie
4
I
Wielkość pomierzona
Tolerancja: długość ± 2mm; szerokość ± 2mm; grubość
± 3mm.
Różnica pomiędzy dwoma pomiarami długości,
szerokości i grubości, tej samej płyty, powinna być ≤ 3
mm
Wartość średnia mniejsza lub równa 6%
Wartość średnia mniejsza lub równa 1% przy czym żaden
pojedynczy wynik nie większy od 1,5%
Wytrzymałość charakterystyczna na zginanie  4,0 MPa,
. Wytrzymałość minimalna na zginanie  3,2 MPa,
Pomiar wykonany zgodnie z metodą opisaną w
załączniku G do normy; nie mniejsza lub równa 20mm
Aspekty wizualne
Wygląd
J
Tekstura
J
Zabarwienie (barwiona może
być warstwa ścieralna lub cały
element)
a) górna powierzchnia kostki nie powinna mieć rys i odprysków,
b) nie dopuszcza się rozwarstwień w kostkach dwuwarstwowych,
c) ewentualne wykwity nie są uważane za istotne
a) kostki z powierzchnią o specjalnej teksturze – producent
powinien opisać rodzaj tekstury,
b) tekstura lub zabarwienie kostki powinny być porównane z
próbką producenta, zatwierdzoną przez odbiorcę,
c) ewentualne różnice w jednolitości tekstury lub zabarwienia,
spowodowane nieuniknionymi zmianami we właściwościach
surowców i zmianach warunków twardnienia nie są uważane
za istotne
2.2.3. Dokumenty potwierdzające jakość wyrobu
Aprobaty techniczne wystawione przed czasem wejścia w życie Rozporządzenia w sprawie aprobat
technicznych
oraz jednostek organizacyjnych uprawnionych do nich wydania., nie mogą być zmieniane lecz
zachowują ważność przez okres, na jaki zostały wydane. W tym przypadku do oznakowania wyrobu znakiem
budowlanym „B” wystarcza deklaracja zgodności z Aprobatą Techniczną.
Producenci powinni oznakować wyroby znakiem budowlanym „B”, co oznacza wystawienie deklaracji
zgodności z Aprobatą Techniczną lub normą stanowiącą dokument odniesienia.
2.2.4. Składowanie
Płyty chodnikowe betonowe powinny być składowane rębem, płaszczyznami górnymi ku sobie, na podłożu
wyrównanymi odwodnionym. Płyty powinny być posegregowane według rodzajów, odmian i gatunków.
Płyty należy ustawiać podkładkach drewnianych oraz zabezpieczać krawędzie przed uszkodzeniem
przekładkami drewnianymi.
2.3. Materiały na podsypkę i do zapraw
Cement na podsypkę cementowo-piaskową i do zaprawy cementowej powinien być cementem portlandzkim
klasy nie mniejszej niż “32,5”, odpowiadający wymaganiom PN-EN-197 -1.
Do podsypki kruszywowo – cementowej należy stosować kruszywo naturalne 0/2 spełniające wymagania PNEN 13242: kat. GF.80; kat. f7
Woda powinna odpowiadać wymaganiom PN-EN 1008. Bez badań można stosować wodę wodociągową pitną
-
Do zaprawy cementowo-kruszywowej 1:2 do wypełnienia spoin należy stosować:
cement portlandzki 32,5 odpowiadający wymaganiom PN-EN 197-1,
kruszywo naturalne niełamane 0/2 mm, kategoria 1 o zawartości pyłów nie przekraczającej 3%, spełniające
wymagania PN-EN 13139.
woda odpowiadająca wymaganiom PN-EN 1008. Bez badań można stosować wodę wodociągową pitną
3. SPRZĘT
2013
ELEMENTY ULIC
153
3.1. Ogólne wymagania dotyczące sprzętu
Ogólne wymagania dotyczące sprzętu podano w SST D-00.00.00. “Wymagania ogólne” punkt 3.
3.2. Sprzęt
Roboty wykonuje się ręcznie przy zastosowaniu:
 betoniarek do wytwarzania betonu i zapraw oraz przygotowania podsypki cementowo-piaskowej,
 wibratorów płytowych, ubijaków ręcznych lub mechanicznych.
4. TRANSPORT
4.1. Ogólne wymagania dotyczące transportu
Ogólne wymagania dotyczące transportu podano w SST D-00.00.00. “Wymagania ogólne” punkt 4.
4.2. Transport płyt chodnikowych
Płyty chodnikowe betonowe mogą być przewożone dowolnymi środkami transportu po osiągnięciu przez
beton wytrzymałości minimum 0,7 wytrzymałości projektowanej.
Płyty powinny być zabezpieczone przed przemieszczaniem się i uszkodzeniami w czasie transportu, a górna
ich warstwa nie powinna wystawać poza ściany środka transportu więcej niż 1/3 wysokości tej płyty.
4.3. Transport pozostałych materiałów
Kruszywa można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed
zanieczyszczeniem i zmieszaniem z innymi materiałami. Podczas transportu kruszywa powinny być zabezpieczone
przed wysypaniem, a kruszywo drobne - przed rozpyleniem.
5. WYKONANIE ROBÓT
5.1. Ogólne zasady wykonania robót
Ogólne zasady wykonania robót podano w SST D-00.00.00. “Wymagania ogólne” punkt 5.
5.2. Koryto pod chodnik
Koryto wykonane w podłożu z gruntu rodzimego lub nasypowego powinno być wyprofilowane zgodnie z
projektowanymi spadkami podłużnymi i poprzecznymi chodnika. Wskaźnik zagęszczenia koryta nie może być
mniejszy od 0,98 według normalnej metody Proctora..
5.3. Podsypka
Grubość podsypki cementowo-piaskowej po zagęszczeniu powinna zawierać się w granicach od 3 do 5 cm.
Podsypka powinna być zwilżona wodą, zagęszczona i wyprofilowana.
5.4. Układanie chodnika
Płyty chodnikowe betonowe układane przy urządzeniach naziemnych uzbrojenia podziemnego należy zalać
zaprawą cementowo-piaskową.
Dzienną działkę roboczą na podsypce cementowo-piaskowej zaleca się zakończyć prowizorycznie około
półmetrowym pasem nawierzchni na podsypce piaskowej w celu wytworzenia oporu dla ubicia kostki ułożonej na stałe.
Przed dalszym wznowieniem robót, prowizorycznie ułożoną nawierzchnię na podsypce piaskowej należy rozebrać i
usunąć wraz z podsypką.
Ubicie nawierzchni chodnika należy przeprowadzić za pomocą zagęszczarki wibracyjnej (płytowej) z osłoną z
tworzywa sztucznego. Do ubicia nawierzchni nie wolno używać walca.
Po ubiciu nawierzchni wszystkie kostki uszkodzone (np. pęknięte) należy wymienić na kostki całe.
5.5. Spoiny
Szerokość spoin pomiędzy płytami na odcinkach prostych nie powinna przekraczać 0,8 cm.
Spoiny pomiędzy płytami po oczyszczeniu powinny być zamulone na pełną grubość płyty.
2013
154
ELEMENTY ULIC
6. KONTROLA JAKOŚCI ROBÓT
6.1. Ogólne zasady kontroli jakości robót
Ogólne zasady kontroli jakości robót podano w SST D-00.00.00.. “Wymagania ogólne” punkt 6.
6.2. Badania przed przystąpieniem do robót
Przed przystąpieniem do robót Wykonawca powinien wykonać badania materiałów przeznaczonych do
budowy chodnikai przedstawić wyniki tych badań Inżynierowi do akceptacji.
6.2.1. Badania płyt chodnikowych betonowych
Sprawdzenie wyglądu zewnętrznego należy przeprowadzić na podstawie oględzin elementu przez pomiar i
policzenie uszkodzeń występujących na powierzchniach i krawędziach elementu zgodnie z wymaganiami tablicy 2.
Pomiary długości i głębokości uszkodzeń należy wykonać za pomocą przymiaru stalowego lub suwmiarki z
dokładnością do 1 mm, zgodnie z ustaleniami PN-B-10021.
Sprawdzenie kształtu i wymiarów elementów należy przeprowadzić z dokładnością do 1 mm przy użyciu
suwmiarki oraz przymiaru stalowego lub taśmy zgodnie z wymaganiami tablicy 1 i 2. Sprawdzenie kątów prostych w
narożach elementów wykonuje się przez przyłożenie kątownika do badanego naroża i zmierzenia odchyłek z
dokładnością do 1 mm.
6.2.2 Badania pozostałych materiałów
Badania pozostałych materiałów stosowanych przy wykonaniu chodnika bezpieczeństwa powinny obejmować
wszystkie właściwości, określone w normach podanych dla odpowiednich materiałów w punkcie 2.
6.3. Badania w czasie robót
6.3.1. Sprawdzenie podłoża
Sprawdzenie podłoża polega na stwierdzeniu zgodności z dokumentacją projektową.
Dopuszczalne tolerancje wynoszą dla:
 głębokości koryta:  1 cm,
 szerokości koryta:  5 cm.
Należy sprawdzać wymiary koryta oraz zagęszczenie podłoża na dnie wykopu.
Tolerancja dla szerokości wykopu wynosi  2 cm. Zagęszczenie podłoża powinno być zgodne z punktem 5.2.
6.3.2.Sprawdzenie podsypki
Sprawdzenie podsypki w zakresie grubości i wymaganych spadków poprzecznych i podłużnych polega na
stwierdzeniu zgodności z dokumentacją projektową oraz punktu 5.3. niniejszej SST. Dopuszczalne odchylenia w
grubości podsypki nie mogą przekraczać  1 cm.
6.3.3. Sprawdzenie wykonania chodnika
Sprawdzenie prawidłowości wykonania chodnika polega na stwierdzeniu zgodności wykonania
dokumentacją projektową oraz wymaganiami niniejszej SST.
Sprawdzenie konstrukcji chodnika przeprowadzać należy w następujący sposób:
 z chodnika z płyt betonowych należy zdjąć 2 płyty w dowolnym miejscu i zmierzyć grubość podsypki.
z
6.4. Sprawdzenie cech geometrycznych opaski
6.4.1. Sprawdzenie równości chodnika
Sprawdzenie równości przeprowadzać należy łatą. Dopuszczalny prześwit pod łatą nie powinien przekraczać
1,0 cm.
6.4.2. Sprawdzenie szerokości i wypełnienia spoin
Sprawdzenie szerokości spoin należy przeprowadzać przez usunięcie wypełnienia spoin na długości około
10 cm w dowolnym miejscu chodnika i zmierzenie ich szerokości oraz wypełnienia.
7. OBMIAR ROBÓT
7.1. Ogólne zasady obmiaru robót
2013
ELEMENTY ULIC
155
Ogólne zasady obmiaru robót podano w SST D-00.00.00.. “Wymagania ogólne” punkt 7.
7.2. Jednostka obmiarowa
Jednostką obmiarową jest m2 (metr kwadratowy) wykonanego chodnika z płyt chodnikowych.
8. ODBIÓR ROBÓT
8.1. Ogólne zasady odbioru robót
Ogólne zasady odbioru robót podano w SST D-00.00.00.. “Wymagania ogólne” punkt 8.
Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli
wszystkie pomiary i badania z zachowaniem tolerancji według punktu 6 dały wyniki pozytywne.
9. PODSTAWA PŁATNOŚCI
9.1. Ogólne ustalenia dotyczące podstawy płatności
Ogólne ustalenia dotyczące podstawy płatności podano w SST D-00.00.00. “Wymagania ogólne” punkt 9.
9.2. Cena jednostki obmiarowej
Cena wykonania 1 m2 (metr kwadratowy) chodnika z płyt chodnikowych:
 wytyczenie,
 prace pomiarowe i roboty przygotowawcze,
 dostarczenie materiałów na miejsce wbudowania,
 wykonanie koryta,
 wykonanie podsypki cementowo-piaskowej,
 ułożenie płyt chodnikowych wraz z zagęszczeniem i wypełnieniem szczelin,
 przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej.
9.3. Sposób rozliczenia robót tymczasowych i prac towarzyszących
Cena wykonania robót określonych niniejszą SST obejmuje:
 roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane
Zamawiającemu i są usuwane po wykonaniu robót podstawowych,
 prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót
tymczasowych, jak geodezyjne wytyczenie robót itd.
10. PRZEPISY ZWIĄZANE
10.1. Normy
1.
PN-EN 197-1:2002
2.
3.
4.
5.
PN-EN 1339: 2005
PN-EN 1008
PN-EN 13139
PN-EN 13242
6.
7.
BN-64/8931-01
BN-68/8931-04
2013
Cement. Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu
powszechnego użytku
Betonowe płyty brukowe. Wymagania i metody badań
Woda zarobowa do betonu
Kruszywa do zapraw
Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych
do obiektów budowlanych i budownictwie drogowym
Drogi samochodowe. Oznaczenie wskaźnika piaskowego
Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą.
156
ELEMENTY ULIC
STRONA BEZ TEKSTU
2013
