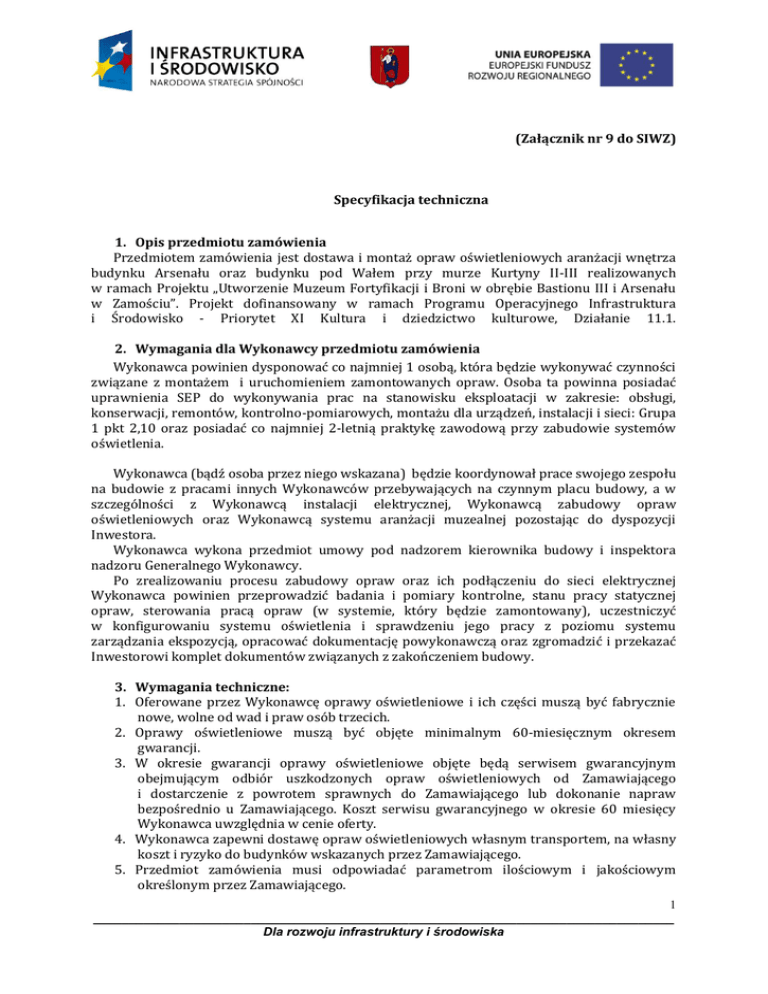

Specyfikacja techniczna

(Załącznik nr 9 do SIWZ)
Specyfikacja techniczna
1. Opis przedmiotu zamówienia
Przedmiotem zamówienia jest dostawa i montaż opraw oświetleniowych aranżacji wnętrza
budynku Arsenału oraz budynku pod Wałem przy murze Kurtyny II-III realizowanych
w ramach Projektu „Utworzenie Muzeum Fortyfikacji i Broni w obrębie Bastionu III i Arsenału
w Zamościu”. Projekt dofinansowany w ramach Programu Operacyjnego Infrastruktura
i Środowisko - Priorytet XI Kultura i dziedzictwo kulturowe, Działanie 11.1.
2. Wymagania dla Wykonawcy przedmiotu zamówienia
Wykonawca powinien dysponować co najmniej 1 osobą, która będzie wykonywać czynności
związane z montażem i uruchomieniem zamontowanych opraw. Osoba ta powinna posiadać
uprawnienia SEP do wykonywania prac na stanowisku eksploatacji w zakresie: obsługi,
konserwacji, remontów, kontrolno-pomiarowych, montażu dla urządzeń, instalacji i sieci: Grupa
1 pkt 2,10 oraz posiadać co najmniej 2-letnią praktykę zawodową przy zabudowie systemów
oświetlenia.
Wykonawca (bądź osoba przez niego wskazana) będzie koordynował prace swojego zespołu
na budowie z pracami innych Wykonawców przebywających na czynnym placu budowy, a w
szczególności z Wykonawcą instalacji elektrycznej, Wykonawcą zabudowy opraw
oświetleniowych oraz Wykonawcą systemu aranżacji muzealnej pozostając do dyspozycji
Inwestora.
Wykonawca wykona przedmiot umowy pod nadzorem kierownika budowy i inspektora
nadzoru Generalnego Wykonawcy.
Po zrealizowaniu procesu zabudowy opraw oraz ich podłączeniu do sieci elektrycznej
Wykonawca powinien przeprowadzić badania i pomiary kontrolne, stanu pracy statycznej
opraw, sterowania pracą opraw (w systemie, który będzie zamontowany), uczestniczyć
w konfigurowaniu systemu oświetlenia i sprawdzeniu jego pracy z poziomu systemu
zarządzania ekspozycją, opracować dokumentację powykonawczą oraz zgromadzić i przekazać
Inwestorowi komplet dokumentów związanych z zakończeniem budowy.
3. Wymagania techniczne:
1. Oferowane przez Wykonawcę oprawy oświetleniowe i ich części muszą być fabrycznie
nowe, wolne od wad i praw osób trzecich.
2. Oprawy oświetleniowe muszą być objęte minimalnym 60-miesięcznym okresem
gwarancji.
3. W okresie gwarancji oprawy oświetleniowe objęte będą serwisem gwarancyjnym
obejmującym odbiór uszkodzonych opraw oświetleniowych od Zamawiającego
i dostarczenie z powrotem sprawnych do Zamawiającego lub dokonanie napraw
bezpośrednio u Zamawiającego. Koszt serwisu gwarancyjnego w okresie 60 miesięcy
Wykonawca uwzględnia w cenie oferty.
4. Wykonawca zapewni dostawę opraw oświetleniowych własnym transportem, na własny
koszt i ryzyko do budynków wskazanych przez Zamawiającego.
5. Przedmiot zamówienia musi odpowiadać parametrom ilościowym i jakościowym
określonym przez Zamawiającego.
1
_________________________________________________________________________________
Dla rozwoju infrastruktury i środowiska
6. Dostarczone przez Wykonawcę oprawy oświetleniowe muszą być kompletne z punktu
widzenia celu któremu mają służyć.
4. Materiały
Materiały i urządzenia przewidziane do zabudowy nabywane są przez Wykonawcę
u Wytwórców posiadających odpowiednie certyfikaty. Każdy materiał musi mieć atest wytwórcy
stwierdzający zgodność jego wykonania z odpowiednimi normami lub aprobatą techniczną.
4.1 Budynek Arsenału
4.1.1 Specyfikacja oprawy LED oznaczonej jako P3
 Oprawa LED do montażu na szynoprzewodzie, wyposażona w adapter do montażu
na szynie trójfazowej DALI (3xL+N+2xDA+PE), szyna wg standardu XTSC6.
 Adapter zintegrowany z obudową zasilacza, odległość dolnej krawędzi obudowy
zasilacza do dolnej krawędzi szyny nie większa niż 70mm, obudowa zasilacza
po zamontowaniu nieruchoma przylegająca do szyny.
 Brak widocznych przewodów łączących zasilacz z naświetlaczem.
 Szerokość obudowy zasilacza nie większa niż 90mm.
 Korpus wykonany z odlewu aluminiowego lakierowana na kolor Silver.
 Chłodzenie pasywne,
 Zastosowanie odbłyśników 10,24,30,50 stopni (wymiana bez narzędziowo),
dostosowanie do potrzeb aranżacji ekspozycji określanych przed montażem.
 Inwestor wymaga dostawy odbłyśnika z kątem 10stopni.
 Współczynnik oddawania barw CRI >80,
 Tolerancja temperatury barwowej SDCM 3,
 Temperatura barwowa: 3000K ze stabilizacją temperatury barwowej,
 Moc oprawy max 43W,
 Skuteczność świetlna oprawy min 84 lm/W,
 Układ elektroniczny ze sterowaniem DALI (zakres regulacji 5-100%),
 Trwałość eksploatacyjna 50000h pracy L80B50,
 Regulacja oprawy w dwóch płaszczyznach 360/80,
 przeprowadzenie badań i pomiarów kontrolnych, stanu pracy opraw, sterowania
pracą opraw w systemie DALI, udział w konfigurowaniu systemu oświetlenia
i sprawdzeniu jego pracy z poziomu systemu zarządzania ekspozycją.
Łącznie – 81 sztuk.
4.1.2 Specyfikacja oprawy LED oznaczonej jako P4
 Oprawa LED do montażu na szynoprzewodzie, wyposażona w adapter do montażu
na szynie trójfazowej DALI (3xL+N+2xDA+PE), szyna wg standardu XTSC6.
 Adapter zintegrowany z obudową zasilacza, odległość dolnej krawędzi obudowy
zasilacza do dolnej krawędzi szyny nie większa niż 70mm, obudowa zasilacza
po zamontowaniu nieruchoma przylegająca do szyny.
 Brak widocznych przewodów łączących zasilacz z naświetlaczem.
 Szerokość obudowy zasilacza nie większa niż 90mm.
 Korpus wykonany z odlewu aluminiowego lakierowana na kolor Silver.
 Chłodzenie pasywne,
 Zastosowanie odbłyśników 10,24,30,50 stopni (wymiana bez narzędziowo),
dostosowanie do potrzeb aranżacji ekspozycji określanych przed montażem.
 Inwestor wymaga dostawy odbłyśnika z kątem 50stopni.
 Współczynnik oddawania barw CRI >80,
2
_________________________________________________________________________________
Dla rozwoju infrastruktury i środowiska








Tolerancja temperatury barwowej SDCM 3,
Temperatura barwowa: 3000K ze stabilizacją temperatury barwowej,
Moc oprawy max 43W,
Skuteczność świetlna oprawy min 84 lm/W,
Układ elektroniczny ze sterowaniem DALI (zakres regulacji 5-100%),
Trwałość eksploatacyjna 50000h pracy L80B50,
Regulacja oprawy w dwóch płaszczyznach 360/80,
przeprowadzenie badań i pomiarów kontrolnych, stanu pracy opraw, sterowania
pracą opraw w systemie DALI, udział w konfigurowaniu systemu oświetlenia
i sprawdzeniu jego pracy z poziomu systemu zarządzania ekspozycją.
Łącznie – 86.
4.2 Budynek pod Wałem przy murze Kurtyny II i III
4.2.1 Specyfikacja oprawy LED oznaczonej jako P3
 Oprawa LED do montażu na szynoprzewodzie, wyposażona w adapter do montażu
na szynie trójfazowej DALI (3xL+N+2xDA+PE), szyna wg standardu XTSC6,
 Adapter zintegrowany z obudową zasilacza, odległość dolnej krawędzi obudowy
zasilacza do dolnej krawędzi szyny nie większa niż 70mm, obudowa zasilacza
po zamontowaniu nieruchoma przylegająca do szyny,
 Brak widocznych przewodów łączących zasilacz z naświetlaczem,
 Szerokość obudowy zasilacza nie większa niż 90mm,
 Korpus wykonany z odlewu aluminiowego lakierowana na kolor Silver,
 Chłodzenie pasywne,
 Zastosowanie odbłyśników 10,24,30,50 stopni (wymiana bez narzędziowo),
dostosowanie do potrzeb aranżacji ekspozycji określanych przed montażem,
 Inwestor wymaga dostawy odbłyśnika z kątem 10stopni,
 Współczynnik oddawania barw CRI >80,
 Tolerancja temperatury barwowej SDCM 3,
 Temperatura barwowa: 3000K ze stabilizacją temperatury barwowej,
 Moc oprawy max 43W,
 Skuteczność świetlna oprawy min 84 lm/W,
 Układ elektroniczny ze sterowaniem DALI (zakres regulacji 5-100%),
 Trwałość eksploatacyjna 50000h pracy L80B50,
 Regulacja oprawy w dwóch płaszczyznach 360/80,
 przeprowadzenie badań i pomiarów kontrolnych, stanu pracy opraw, sterowania
pracą opraw w systemie DALI, udział w konfigurowaniu systemu oświetlenia
i sprawdzeniu jego pracy z poziomu systemu zarządzania ekspozycją.
Łącznie - 8+6=14.
4.2.2 Specyfikacja oprawy LED oznaczonej jako P4
 Oprawa LED do montażu na szynoprzewodzie, wyposażona w adapter do montażu
na szynie trójfazowej DALI (3xL+N+2xDA+PE), szyna wg standardu XTSC6,
 Adapter zintegrowany z obudową zasilacza, odległość dolnej krawędzi obudowy
zasilacza do dolnej krawędzi szyny nie większa niż 70mm, obudowa zasilacza
po zamontowaniu nieruchoma przylegająca do szyny,
 Brak widocznych przewodów łączących zasilacz z naświetlaczem,
 Szerokość obudowy zasilacza nie większa niż 90mm,
 Korpus wykonany z odlewu aluminiowego lakierowana na kolor Silver,
 Chłodzenie pasywne,
3
_________________________________________________________________________________
Dla rozwoju infrastruktury i środowiska
 Zastosowanie odbłyśników 10,24,30,50 stopni (wymiana bez narzędziowo),
dostosowanie do potrzeb aranżacji ekspozycji określanych przed montażem,
 Inwestor wymaga dostawy odbłyśnika z kątem 50stopni,
 Współczynnik oddawania barw CRI >80,
 Tolerancja temperatury barwowej SDCM 3,
 Temperatura barwowa: 3000K ze stabilizacją temperatury barwowej,
 Moc oprawy max 43W,
 Skuteczność świetlna oprawy min 84 lm/W,
 Układ elektroniczny ze sterowaniem DALI (zakres regulacji 5-100%),
 Trwałość eksploatacyjna 50000h pracy L80B50,
 Regulacja oprawy w dwóch płaszczyznach 360/80,
 przeprowadzenie badań i pomiarów kontrolnych, stanu pracy opraw, sterowania
pracą opraw w systemie DALI, udział w konfigurowaniu systemu oświetlenia
i sprawdzeniu jego pracy z poziomu systemu zarządzania ekspozycją.
Łącznie - 25+9=34.
4.2.3





Specyfikacja oprawy oznaczonej jako P5
Oprawa naświetlacz metalohalogenkowy na źródło 70W CdM-T G12,
Korpus: wymiary 378x240 fi140. Montaż na szynie XTS. Wymienna optyka,
Waga max 4kg,
Korpus wykonany z odlewu aluminiowego lakierowany kolor Silver,
przeprowadzenie badań i pomiarów kontrolnych, stanu pracy opraw, sterowania
pracą opraw w systemie DALI, udział w konfigurowaniu systemu oświetlenia
i sprawdzeniu jego pracy z poziomu systemu zarządzania ekspozycją.
Łącznie – 17 sztuk.
4.2.4





Specyfikacja oprawy oznaczonej jako P6
Oprawa naświetlacz metalohalogenkowy na źródło 150W CdM-T G12,
Korpus: wymiary 378x240 fi140. Montaż na szynie XTS. Wymienna optyka,
Dostępne w kolorach RAL,
Waga max 4kg. Korpus wykonany z odlewu aluminiowego lakierowany kolor Silver,
przeprowadzenie badań i pomiarów kontrolnych, stanu pracy opraw, sterowania
pracą opraw w systemie DALI, udział w konfigurowaniu systemu oświetlenia
i sprawdzeniu jego pracy z poziomu systemu zarządzania ekspozycją.
Łącznie – 17 sztuk.
Oprawa oświetleniowa
Ilość
[szt.]
Budynek Arsenału
Oprawa LED oznaczona jako P3
81
Oprawa LED oznaczona jako P4
86
Budynek pod Wałem przy murze Kurtyny II i III
Oprawa LED oznaczona jako P3
8+6=14
Oprawa LED oznaczona jako P4
25+9=34
Oprawa LED oznaczona jako P5
17
Oprawa LED oznaczona jako P6
17
Razem:
249
Przedmiot zamówienia musi być zgodny z obowiązującą normą PN-EN 60598-2-1:1989
stosowaną w powiązaniu z EN 60598-1:2004, a po zakończeniu projektu Wykonawca wystawi
4
_________________________________________________________________________________
Dla rozwoju infrastruktury i środowiska
deklarację CE dla zamontowanych układów oświetleniowych i przekaże ją Zamawiającemu wraz
z innymi dokumentami kolaudacyjnymi z wykonanych robót.
