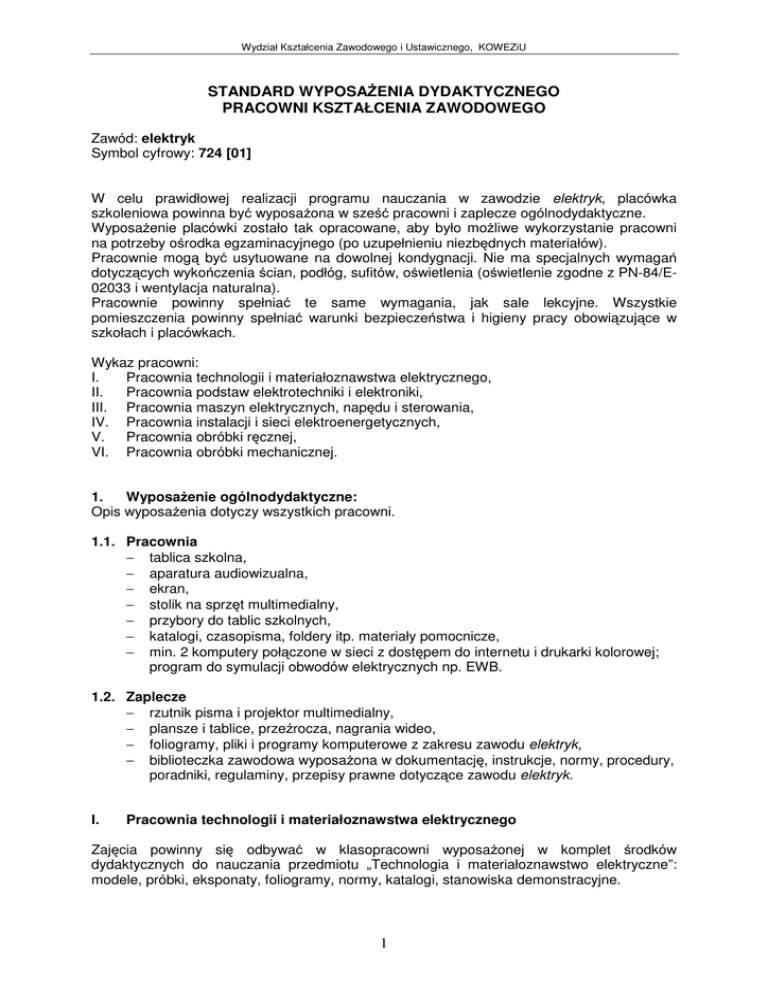

STANDARD WYPOSA ENIA DYDAKTYCZNEGO
PRACOWNI KSZTAŁCENIA ZAWODOWEGO
Zawód: elektryk
Symbol cyfrowy: 724 [01]
W celu prawidłowej realizacji programu nauczania w zawodzie elektryk, placówka
szkoleniowa powinna by wyposa ona w sze pracowni i zaplecze ogólnodydaktyczne.
Wyposa enie placówki zostało tak opracowane, aby było mo liwe wykorzystanie pracowni
na potrzeby o rodka egzaminacyjnego (po uzupełnieniu niezb dnych materiałów).
Pracownie mog by usytuowane na dowolnej kondygnacji. Nie ma specjalnych wymaga
dotycz cych wyko czenia cian, podłóg, sufitów, o wietlenia (o wietlenie zgodne z PN-84/E02033 i wentylacja naturalna).
Pracownie powinny spełnia
te same wymagania, jak sale lekcyjne. Wszystkie
pomieszczenia powinny spełnia warunki bezpiecze stwa i higieny pracy obowi zuj ce w
szkołach i placówkach.
Wykaz pracowni:
I.
Pracownia technologii i materiałoznawstwa elektrycznego,
II.
Pracownia podstaw elektrotechniki i elektroniki,
III. Pracownia maszyn elektrycznych, nap du i sterowania,
IV. Pracownia instalacji i sieci elektroenergetycznych,
V.
Pracownia obróbki r cznej,
VI. Pracownia obróbki mechanicznej.
1.
Wyposa enie ogólnodydaktyczne:
Opis wyposa enia dotyczy wszystkich pracowni.
1.1. Pracownia
− tablica szkolna,
− aparatura audiowizualna,
− ekran,
− stolik na sprz t multimedialny,
− przybory do tablic szkolnych,
− katalogi, czasopisma, foldery itp. materiały pomocnicze,
− min. 2 komputery poł czone w sieci z dost pem do internetu i drukarki kolorowej;
program do symulacji obwodów elektrycznych np. EWB.
1.2. Zaplecze
− rzutnik pisma i projektor multimedialny,
− plansze i tablice, prze rocza, nagrania wideo,
− foliogramy, pliki i programy komputerowe z zakresu zawodu elektryk,
− biblioteczka zawodowa wyposa ona w dokumentacj , instrukcje, normy, procedury,
poradniki, regulaminy, przepisy prawne dotycz ce zawodu elektryk.
I.
Pracownia technologii i materiałoznawstwa elektrycznego
Zaj cia powinny si odbywa w klasopracowni wyposa onej w komplet rodków
dydaktycznych do nauczania przedmiotu „Technologia i materiałoznawstwo elektryczne”:
modele, próbki, eksponaty, foliogramy, normy, katalogi, stanowiska demonstracyjne.
1
WydziałKształcenia Zawodowego i Ustawicznego, KOWEZiU
II.
Pracownia podstaw elektrotechniki i elektroniki
1.
Wykaz niezb dnych stanowisk dydaktycznych wła ciwych dla danej pracowni:
− 10 stanowisk jednoosobowych.
2.
Opis infrastruktury stanowiska
a. wyposa enie stanowiska w niezb dne media z okre leniem ich parametrów:
− zasilanie trójfazowe 230/400V,
− zasilacz pr du stałego +/- 20V 5A,
− autotransformator,
− wył cznik bezpiecze stwa.
3.
Opis wyposa enia stanowiska
a. wykaz maszyn, urz dze , aparatów, narz dzi i innego sprz tu wła ciwego dla zawodu:
− skrzynka narz dziowa (nó , komplet wkr taków, szczypce do zdejmowania izolacji,
lutownica, klucze izolowane, kombinerki, szczypce do ci cia przewodów) – szt. 10;
b. wykaz sprz tu/urz dze pomiarowych, diagnostycznych:
− mierniki uniwersalne analogowe i cyfrowe – szt. 20,
− oscyloskopy – szt. 5,
− generatory – szt. 5,
− mostki pomiarowe – szt. 5,
− autotransformatory – szt. 10,
− liczniki energii czynnej i biernej;
c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezb dnych w procesie
kształcenia oraz podczas egzaminu zawodowego:
− przewody ł czeniowe,
− zestawy półprzewodników, elementów biernych i ł czników,
− materiały do lutowania.
III.
Pracownia maszyn elektrycznych, nap du i sterowania
1.
Wykaz niezb dnych stanowisk dydaktycznych wła ciwych dla danej pracowni:
− 6 stanowisk jednoosobowych.
2.
Opis infrastruktury stanowiska
a. wyposa enie stanowiska w niezb dne media z okre leniem ich parametrów:
− zasilanie trójfazowe 230/400V,
− zasilacz pr du stałego 0 - 230V 10A,
− autotransformator,
− wył cznik bezpiecze stwa.
3.
Opis wyposa enia stanowiska
a. wykaz maszyn, urz dze , aparatów, narz dzi i innego sprz tu wła ciwego dla zawodu:
− skrzynka narz dziowa (nó , komplet wkr taków, szczypce do zdejmowania izolacji,
lutownica, klucze izolowane, kombinerki, szczypce do ci cia przewodów) – szt. 6,
− silnik indukcyjny 3- i 1-fazowy,
− silnik komutatorowy pr du stałego i zmiennego,
− pr dnica pr du stałego,
− transformator trójfazowy i jednofazowy,
− falownik,
− silnik pier cieniowy,
− ł czniki manewrowe,
− układy zabezpiecze ;
2
WydziałKształcenia Zawodowego i Ustawicznego, KOWEZiU
b. wykaz sprz tu/urz dze pomiarowych, diagnostycznych:
− mierniki uniwersalne – szt. 12,
− oscyloskopy – szt. 6,
− mostki pomiarowe – szt. 6,
− autotransformatory – szt. 6,
− liczniki energii czynnej i biernej;
c. wykaz modeli, symulatorów, fantomów:
− modele: silnik indukcyjny, silnik pr du stałego, pr dnica pr du stałego,
transformator trójfazowy i jednofazowy;
d. wykaz materiałów, surowców, półfabrykatów i innych rodków niezb dnych w procesie
kształcenia oraz podczas egzaminu zawodowego:
− przewody ł czeniowe,
− materiały do lutowania,
− oporniki rozruchowe.
IV.
Pracownia instalacji i sieci elektroenergetycznych
1.
Wykaz niezb dnych stanowisk dydaktycznych wła ciwych dla danej pracowni:
− 6 stanowisk dwuosobowych.
2.
Opis infrastruktury stanowiska
a. wielko i inne wymagania dotycz ce pomieszczenia lub innego miejsca, w którym
znajduje si stanowisko:
− stanowisko powinno posiada a urow cian ok. 2m X 2m z mo liwo ci monta u
ró nego rodzaju instalacji elektrycznych;
b. wyposa enie stanowiska w niezb dne media z okre leniem ich parametrów:
− zasilanie trójfazowe 230/400V,
− wył cznik bezpiecze stwa.
3.
Opis wyposa enia stanowiska
a. wykaz maszyn, urz dze , aparatów, narz dzi i innego sprz tu wła ciwego dla zawodu:
− skrzynka narz dziowa (nó , komplet wkr taków, szczypce do zdejmowania izolacji,
lutownica, klucze izolowane, kombinerki, szczypce do ci cia przewodów) – szt. 6,
− styczniki,
− przeka niki,
− wył czniki ró nicowo-pr dowe – szt. 6;
b. wykaz sprz tu/urz dze pomiarowych, diagnostycznych:
− mierniki uniwersalne – szt. 12,
− liczniki energii czynnej i biernej,
− miernik rezystancji uziemie ,
− miernik impedancji p tli zwarciowej,
− miernik izolacji,
− miernik zabezpiecze ró nicowo-pr dowych;
c. wykaz modeli, symulatorów, fantomów:
− modele układów sterowania o wietleniem;
d. wykaz materiałów, surowców, półfabrykatów i innych rodków niezb dnych w procesie
kształcenia oraz podczas egzaminu zawodowego:
− przewody ł czeniowe,
− ł czniki,
− puszki,
− rurki i kanały instalacyjne,
− oprawy o wietleniowe,
− gniazda,
3
WydziałKształcenia Zawodowego i Ustawicznego, KOWEZiU
−
−
V.
rozdzielnice,
materiały do lutowania.
Pracownia obróbki r cznej
W pracowni powinno by 10 stanowisk jednoosobowych. Ka de stanowisko powinno by
wyposa one w imadło. Ka dy ucze powinien mie dost p do wiertarki stołowej, szlifierki.
W pracowni powinno by zaplecze z zestawem narz dzi, elektronarz dzi, przyrz dów
pomiarowych i osprz tem do realizacji wicze .
VI.
Pracownia obróbki mechanicznej
1.
Wykaz niezb dnych stanowisk dydaktycznych wła ciwych dla danej pracowni:
− 6 stanowisk do operacji tokarskich,
− 2 stanowiska do operacji frezarskich,
− 1 stanowisko do operacji szlifierskich.
2.
Opis wyposa enia stanowisk:
− w pracowni powinno by zaplecze z zestawem narz dzi, przyrz dów pomiarowych
i osprz tem do realizacji wicze .
3.
Inne, szczególne wymagania dotycz ce stanowiska, wła ciwe dla danego
zawodu:
− zakres szkolenia elektryka nie wymaga specjalnych maszyn i zaj cia powinny by
prowadzone w typowej pracowni obróbki r cznej i mechanicznej jak dla zawodów:
elektromechanik, lusarz, operator obrabiarek skrawaj cych. W przypadku braku
takiego kierunku kształcenia lub wyposa enia w danej szkole/placówce, zaj cia
mog si odbywa w centrach kształcenia praktycznego.
