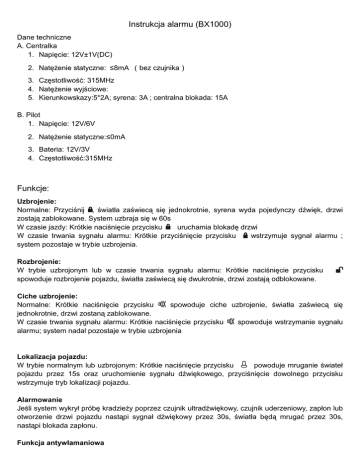

Instrukcja alarmu (BX1000)
Dane techniczne
A. Centralka
1. Napięcie: 12V±1V(DC)
2. NatęŜenie statyczne: ≤8mA （bez czujnika）
3. Częstotliwość: 315MHz
4. NatęŜenie wyjściowe:
5. Kierunkowskazy:5*2A; syrena: 3A ; centralna blokada: 15A
B. Pilot
1. Napięcie: 12V/6V
2. NatęŜenie statyczne:≤0mA
3. Bateria: 12V/3V
4. Częstotliwość:315MHz
Funkcje:
Uzbrojenie:
Normalne: Przyciśnij , światła zaświecą się jednokrotnie, syrena wyda pojedynczy dźwięk, drzwi
zostają zablokowane. System uzbraja się w 60s
W czasie jazdy: Krótkie naciśnięcie przycisku
uruchamia blokadę drzwi
wstrzymuje sygnał alarmu ;
W czasie trwania sygnału alarmu: Krótkie przyciśnięcie przycisku
system pozostaje w trybie uzbrojenia.
Rozbrojenie:
W trybie uzbrojonym lub w czasie trwania sygnału alarmu: Krótkie naciśnięcie przycisku
spowoduje rozbrojenie pojazdu, światła zaświecą się dwukrotnie, drzwi zostają odblokowane.
Ciche uzbrojenie:
Normalne: Krótkie naciśnięcie przycisku
spowoduje ciche uzbrojenie, światła zaświecą się
jednokrotnie, drzwi zostaną zablokowane.
spowoduje wstrzymanie sygnału
W czasie trwania sygnału alarmu: Krótkie naciśnięcie przycisku
alarmu; system nadal pozostaje w trybie uzbrojenia
Lokalizacja pojazdu:
W trybie normalnym lub uzbrojonym: Krótkie naciśnięcie przycisku
powoduje mruganie świateł
pojazdu przez 15s oraz uruchomienie sygnału dźwiękowego, przyciśnięcie dowolnego przycisku
wstrzymuje tryb lokalizacji pojazdu.
Alarmowanie
Jeśli system wykrył próbę kradzieŜy poprzez czujnik ultradźwiękowy, czujnik uderzeniowy, zapłon lub
otworzenie drzwi pojazdu nastąpi sygnał dźwiękowy przez 30s, światła będą mrugać przez 30s,
nastąpi blokada zapłonu.
Funkcja antywłamaniowa
Przyciśnij
przez 2 sekundy, zapalą się światła, następnie przyciśnij
światła zaczną mrugać,
aby wyłączyć tryb
rozpocznie się sygnał dźwiękowy. Silnik wstrzyma pracę po 40s. Przyciśnij
antywłamaniowy.
-Aby przywrócić pracę silnika: przekręć kluczyk w stacyjce na pozycję włączoną i przyciśnij
&
przez 2 sekundy, światła zaświecą się 2 razy i nastąpi 2-krotlny sygnał dźwiękowy.
Jeśli światła zaświeciły się 1 raz i nastąpił 1-krotny sygnał dźwiękowy oznacza to Ŝe przywrócenie
pracy silnika nie powiodło się i naleŜy powtórzyć procedurę.
Automatyczne powtórne uzbrojenie
W trybie uzbrojenia, po włączeniu rozbrojenia, gdy w ciągu 30s nie otworzy się drzwi pojazdu system
automatycznie przełączy się z powrotem w tryb uzbrojenia.
Sterowanie +/Otwórz centralkę i znajdź zworę J1 by przełączać pomiędzy + a Powietrzne lub elektryczne blokowanie
Otwórz centralkę i znajdź zworę J2 aby wybrać powietrzne lub elektryczne blokowanie
Zapamiętywanie ustawień systemu
System zapamiętuje i powraca do ustawień z przed przerwy w dopływie mocy.
Zdalne otwieranie bagaŜnika:
W trybie rozbrojonym przytrzymaj przez 2s przycisk
Przypominanie o uzbrojeniu
Po zatrzymaniu pojazdu nastąpi przypominanie o uzbrojeniu poprzez 3-krotny sygnał dźwiękowy i
3-krotne zaświecenie świateł.
Oświetlenie wewnętrzne
Po rozbrojeniu wewnętrzne oświetlenie samochodu pozostanie włączone przez 18s.
Wyjście do domykania szyb
W trybie uzbrojonym przyciśnij
by uruchomić automatyczne domykanie szyb.
Uczenie się kodu pilota
W trybie rozbrojonym przekręć kluczyk w stacyjce 3 razy i ustaw na włączoną pozycję. Zapalą się
światła. Naciśnij dowolny przycisk pilota, nastąpi pojedynczy sygnał dźwiękowy, światła zaświecą się
jednokrotnie sygnalizując pomyślnie zakończony proces uczenia się kodu.
Ponowne przekręcenie kluczyka w stacyjce spowoduje zakończenie trybu uczenia się kodu.
Rozbrojenie awaryjne
W trybie uzbrojonym: Jeśli pilot się zepsuł lub zgubił: przekręć kluczyk w stacyjce z pozycji wyłączonej
na włączoną 10 razy, a system automatycznie się rozbroi.
Diagram:
Zamek centralny
Legenda:
Orange- pomarańczowy
White – biały
Yellow – Ŝółty
o/b – pomarańczowy/biały
w/b – biały/czarny
y/b – Ŝółty/czarny
close signal – sygnał zamykania
open signal – sygnał otwierania
n.c – normalne zamykanie
n.o – normalne otwieranie
con – wyjście do przekaźnika
