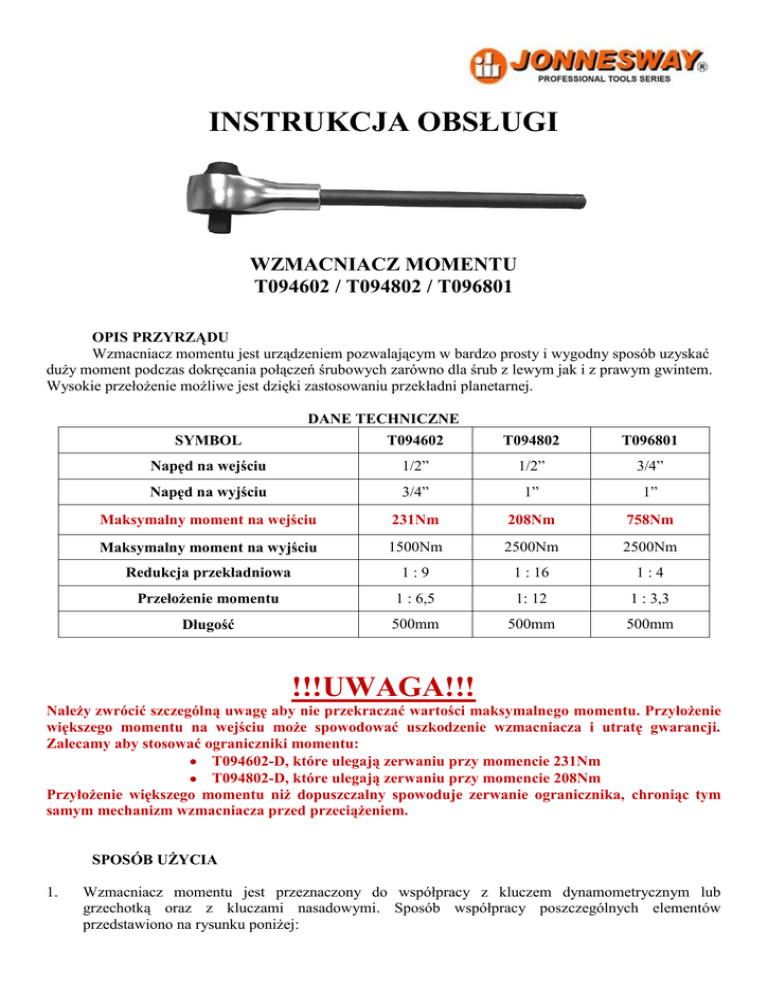

INSTRUKCJA OBSŁUGI
WZMACNIACZ MOMENTU
T094602 / T094802 / T096801
OPIS PRZYRZĄDU
Wzmacniacz momentu jest urządzeniem pozwalającym w bardzo prosty i wygodny sposób uzyskać
duży moment podczas dokręcania połączeń śrubowych zarówno dla śrub z lewym jak i z prawym gwintem.
Wysokie przełożenie możliwe jest dzięki zastosowaniu przekładni planetarnej.
DANE TECHNICZNE
SYMBOL
T094602
T094802
T096801
Napęd na wejściu
1/2”
1/2”
3/4”
Napęd na wyjściu
3/4”
1”
1”
Maksymalny moment na wejściu
231Nm
208Nm
758Nm
Maksymalny moment na wyjściu
1500Nm
2500Nm
2500Nm
Redukcja przekładniowa
1:9
1 : 16
1:4
Przełożenie momentu
1 : 6,5
1: 12
1 : 3,3
Długość
500mm
500mm
500mm
!!!UWAGA!!!
Należy zwrócić szczególną uwagę aby nie przekraczać wartości maksymalnego momentu. Przyłożenie
większego momentu na wejściu może spowodować uszkodzenie wzmacniacza i utratę gwarancji.
Zalecamy aby stosować ograniczniki momentu:
T094602-D, które ulegają zerwaniu przy momencie 231Nm
T094802-D, które ulegają zerwaniu przy momencie 208Nm
Przyłożenie większego momentu niż dopuszczalny spowoduje zerwanie ogranicznika, chroniąc tym
samym mechanizm wzmacniacza przed przeciążeniem.
SPOSÓB UŻYCIA
1.
Wzmacniacz momentu jest przeznaczony do współpracy z kluczem dynamometrycznym lub
grzechotką oraz z kluczami nasadowymi. Sposób współpracy poszczególnych elementów
przedstawiono na rysunku poniżej:
2.
3.
Jeżeli stosowany jest klucz dynamometryczny należy ustawić wstępną wartość momentu. Moment na
wyjściu przekładni będzie odpowiednio większy niż moment przyłożony. Szybką konwersję momentu
umożliwia podana poniżej tabela przeliczeniowa. Jeżeli żądanej wartości nie ma w tabeli, należy po
prostu żądany moment podzielić przez współczynnik przełożenia charakterystyczny dla każdego typu
wzmacniacza.
W celu dokręcenia połączenia śrubowego należy zaprzeć drążek reakcyjny wzmacniacza momentu
najlepiej na integralnej części serwisowanego urządzenia tak aby zapewnić stabilne podparcie. Należy
pamiętać o tym, że moment zostanie zwielokrotniony o współczynnik redukcji momentu, a na jeden
pełny obrót na wyjściu przypada ilość obrotów napędu na wejściu zgodnie ze współczynnikiem
przekładniowym danego wzmacniacza.
T094802
T094602
T096801
Moment
uzyskany na
wyjściu
Moment do
ustawienia
na wejściu
Moment
uzyskany na
wyjściu
Moment do
ustawienia
na wejściu
Moment
uzyskany na
wyjściu
Moment do
ustawienia
na wejściu
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1100
1200
1300
1400
1500
15
23
31
38
46
54
62
69
77
85
92
100
108
115
123
131
138
146
154
169
185
200
215
231
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
17
25
33
42
50
58
67
75
83
92
100
108
117
125
133
142
150
158
167
175
183
192
200
208
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
61
91
121
152
182
212
242
273
303
333
364
394
424
455
485
515
545
576
606
636
667
697
727
758
GWARANCJA
1.
2.
3.
4.
5.
6.
7.
Firma TECHSAM udziela gwarancji na prawidłowe działanie wyrobu przez okres 12 miesięcy od
daty zakupu.
Gwarancja obejmuje bezpłatne usuwanie usterek i wad fabrycznych ujawnionych o okresie
gwarancji.
Gwarancja nie obejmuje uszkodzeń mechanicznych lub spowodowanych nieprawidłową eksploatacją
wyrobu.
Gwarancja wygasa w razie stwierdzenia napraw lub przeróbek dokonanych przez osoby
nieuprawnione
Warunkiem rozpatrywania gwarancji jest przedłożenie karty gwarancyjnej wraz z reklamowanym
wyrobem w punkcie serwisowym lub w miejscu sprzedaży.
Gwarancja ważna jest tylko z pieczęcią sprzedawcy i wpisaną datą sprzedaży.
Serwis gwarancyjny i pogwarancyjny zapewnia importer.
P.W. „TECHSAM” Woch Sp.J.
ul. Nałęczowska 75
20-701 Lublin
tel./fax 081 443-08-12, 444-63-73
e-mail: [email protected]
Data sprzedaży .................................................................
Podpis i pieczęć sprzedającego....................................................
