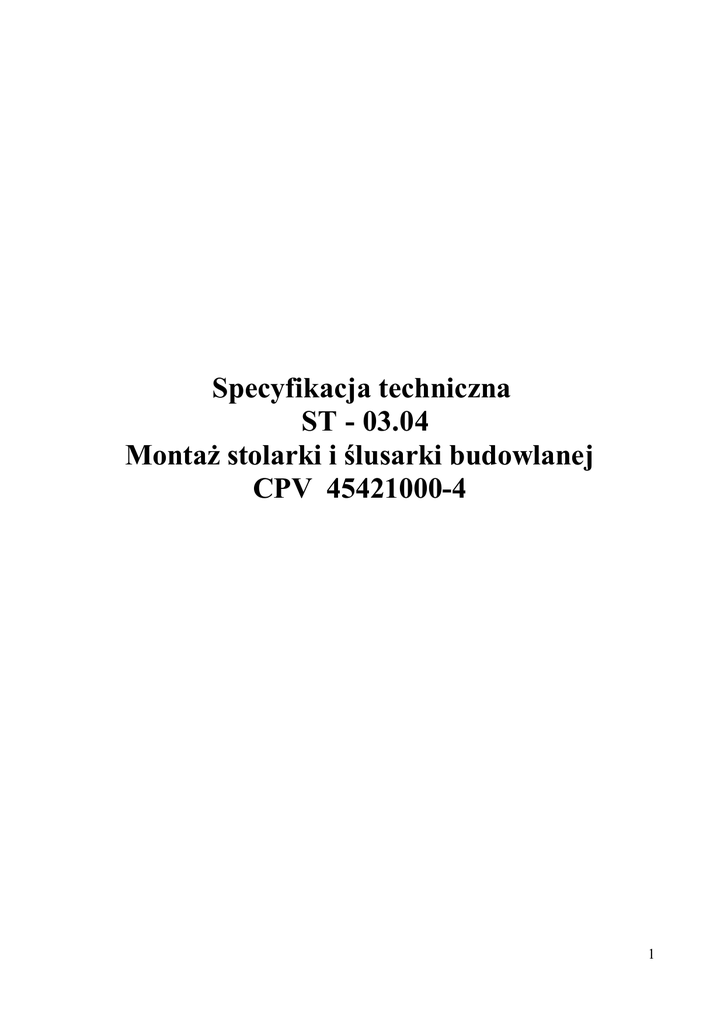

ST-03.04 Montaż stolarki i ślusarki budowlanej

Specyfikacja techniczna
ST - 03.04
MontaŜ stolarki i ślusarki budowlanej
CPV 45421000-4
1
1. WSTĘP
3
1.1.Przedmiot ST
3
1.2.Zakres stosowania Specyfikacji
3
1.3.Zakres robót objętych Specyfikacją
3
1.4.Określenia podstawowe
3
1.5.Ogólne wymagania dotyczące robót
3
2. MATERIAŁY
4
3.SPRZĘT
4
4.TRANSPORT
4
5. WYKONANIE ROBÓT
5
5.1. Prace przygotowawcze osadzania i wbudowywania elementów metalowych
5
5.2. Wykonanie robót
5
6. KONTROLA JAKOŚCI ROBÓT
7
7.OBMIAR ROBÓT
8
8. ODBIÓR ROBÓT
8
9. PODSTAWA PŁATNOŚCI
8
10. PRZEPISY ZWIĄZANE
9
10.1. Normy
9
10.2. Inne
9
2
1. WSTĘP
1.1.
Przedmiot ST
Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania robót związanych z montaŜem
stolarki budowlanej przy realizacji zadnia pn. „Adaptacja pomieszczeń laboratoryjnych budynku Instytutu
Biotechnologii i Antybiotyków przy ul. Starościńskiej 5 w Warszawie na cele Pracowni
Mikrobiologicznej Zakładu BioinŜynierii oraz Pracowni Zakładu Antybiotyków Modyfikowanych
IBA.”
1.2.
Zakres stosowania Specyfikacji
Specyfikacja jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji Robót wymienionych w
punkcie 1.1.
1.3.
Zakres robót objętych Specyfikacją
stolarka drzwiowa: w pomieszczeniach nr 309, 310, 313a ÷ 313c → drzwi aluminiowe
ujednolicone z juŜ istniejącymi w obiekcie, w pozostałych pomieszczeniach standardowe
farmaceutyczne drzwi aluminiowe GMPsystem (z samozamykaczami) o wymiarach w
świetle 80 x 215 cm,
aluminiowe drzwi wejściowe do pomieszczeń 309, 310, 313a, 313b i 313c,
stolarka okienna zewnętrzna → w istniejących oknach z profili PVC wprowadzić klamki
zamykane na klucz (wkładka bębenkowa), szyby wyklejone folią zabezpieczającą przed
nadmiernym nagrzewaniem (promieniowaniem IR),
stolarka okienna wewnętrzna osadzana w ściankach wewnętrznych → rozwiązanie
systemowe ścianek farmaceutycznych GMPsystem,
stolarka drzwiowa → z profili aluminiowych lakierowanych proszkowo w kolorze białym z
trzema zawiasami; drzwi wejściowe do Szatni (pom. nr 404a) o wymiarach w świetle 90 x
215 cm (jednoskrzydłowe z przeszkleniem części górnej) wyposaŜone w elektrorygiel
rewersyjny i samozamykacz; drzwi wejściowe do pomieszczenia technicznego (nr 405c) o
wymiarach w świetle 135 x 215 cm (półtoraskrzydłowe z wypełnieniem panelami)
wyposaŜone w samozamykacz oraz zamek z wkładką bębenkową.
1.4.
Określenia podstawowe
Określenia podane w niniejszej ST są zgodne z ustawą Prawa budowlanego, wydanymi do niej
rozporządzeniami wykonawczymi, nomenklaturą Polskich Norm. aprobat technicznych, a mianowicie:
roboty budowlane przy wykonywaniu montaŜu stolarki budowlanej naleŜy rozumieć wszystkie prace
budowlane związane z wykonaniem montaŜu stolarki okiennej i drzwiowej zgodnie z ustaleniami
projektowymi,
Wykonawca - osoba lub organizacja wykonująca ww. roboty budowlane,
procedura - dokument zapewniający jakość, "jak, kiedy, gdzie i kto"? wykonuje i kontroluje
poszczególne operacje robocze - procedura moŜe być zastąpiona przez normy, aprobaty
techniczne i instrukcje,
ustalenia projektowe - ustalenia podane w dokumentacji technicznej zawierające dane opisujące
przedmiot i wymagania jakościowe wykonanego montaŜu stolarki okiennej i drzwiowej.
1.5.
Ogólne wymagania dotyczące robót
Przy montaŜu stolarki drewnianej, PCV i stalowej ocynkowanej naleŜy przestrzegać zasad podanych w normie
PN-88/B-10085/A2- Stolarka budowlana. Okna i drzwi. Wymagania i badania.
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową,
3
ST i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniami InŜyniera.
Ogólne wymagania dotyczące robót podano w ST-00.00. "Wymagania ogólne".
2. MATERIAŁY
Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania podano w Specyfikacji ST-00.00 „Wymagania ogólne".
Materiały do wykonania robót naleŜy stosować zgodnie z Dokumentacją Projektową, opisem technicznym
i rysunkami.
Wykonawca dla potwierdzenia jakości uŜytych materiałów dostarczy świadectwa potwierdzające
odpowiednią jakość materiałów.
Materiałami są:
ościeŜnice drzwiowe, stalowe, typowe,
standardowe farmaceutyczne drzwi aluminiowe GMPsystem (z samozamykaczami) o wymiarach w
świetle 80 x 215 cm,
klamki zamykane na klucz (wkładka bębenkowa),
drzwi aluminiowe,
podokienniki wewnętrzne płytowe,
pianka montaŜowa,
elementy ślusarki.
3. SPRZĘT
Ogólne wymagania dotyczące sprzętu podano w Specyfikacji ST-00.00 - „Wymagania ogólne".
Sprzęt do wykonania montaŜu stolarki budowlanej.
Wykonawca przystępujący do montaŜu stolarki budowlanej, powinien wykazać się moŜliwością korzystania
z elektronarzędzi i drobnego sprzętu budowlanego.
4. TRANSPORT
Ogólne wymagania dotyczące transportu podano w Specyfikacji ST-00.00 - „Wymagania ogólne".
Pakowanie i magazynowanie stolarki budowlanej powinno zabezpieczać elementy przed opadami
atmosferycznymi i odbywać się w pomieszczeniach i magazynach półotwartych i zamkniętych, suchych i
przewiewnych, zabezpieczonych przed opadami atmosferycznymi.
Transport stolarki budowlanej naleŜy wykonać zgodnie z wymogami normy PN-B-05000 Okna i drzwi.
Pakowanie i transport. Środki transportu powinny zabezpieczać załadowane wyroby przed wpływami
atmosferycznymi. PrzewoŜona stolarka powinna być ustawiona pionowo na dolnych powierzchniach. Wyroby
ustawione w środkach transportowych naleŜy łączyć w bloki zapewniające stabilność i zwartość ładunku oraz
zabezpieczyć przed ich przemieszczaniem.
W czasie transportu materiały powinny być zabezpieczone przed zniszczeniem i uszkodzeniem powłok
malarskich i powłoki antykorozyjnej przez:
Ścisłe ich ustawienie w rzędach
Wypełnienie wolnych przestrzeni w rzędach elementami rozpierającymi
4
Usztywnienie rzędów za pomocą elementów mocujących i rozpierających
Usztywnienie bloków za pomocą progów
Zabronione jest przeciąganie niezabezpieczonych elementów po podłoŜu.
Konstrukcje ślusarskie naleŜy układać w pozycji poziomej na podkładach z bali lub desek. Pierwszy element
powinien leŜeć na podkładach na wyrównanym podłoŜu w odległości min. 30 cm od gruntu.
5. WYKONANIE ROBÓT
5.1.
Prace przygotowawcze osadzania i wbudowywania elementów
metalowych
Ogólne wymagania dotyczące wykonania robót podano w Specyfikacji ST-00.00 - „Wymagania ogólne".
Przed rozpoczęciem robót związanych z montaŜem elementów stolarki budowlanej naleŜy:
przygotować pomieszczenie magazynowe do składowania materiałów. Pomieszczenie magazynu
powinno być półotwarte lub zamknięte a wilgotność powietrza nie powinna przekraczać 70%,
przygotować przewody prądu elektrycznego do oświetlenia miejsca pracy.
5.2.
Wykonanie robót
MontaŜ stolarki budowlanej.
Warunki przystąpienia do robót:
przed przystąpieniem do montaŜu stolarki naleŜy sprawdzić wymiary otworów
przed przystąpieniem do montaŜu stolarki naleŜy sprawdzić jakość elementów i innych materiałów
pomocniczych.
MontaŜ stolarki drzwiowej - naleŜy przestrzegać zasad podanych w normie PN-88/B-10085 Stolarka
budowlana.
sprawdzenie i przygotowanie ościeŜy do osadzenia ościeŜnic.
zabezpieczenie elementów budynku mogących ulec uszkodzeniu przy osadzaniu stolarki.
ustawienie i zakotwienie ościeŜy i elementów stolarki.
wypełnienie pianką szczeliny między ościeŜom i ościeŜnica.
silikonowanie złączy,
usunięcie zabezpieczeń i resztek z montaŜu,
osadzenie skrzydeł okiennych i drzwiowych.
montaŜ parapetów.
OścieŜnice metalowe powinny być osadzone zgodnie z instrukcją wbudowania. Do mocowania nie wolno
uŜywać Ŝadnych materiałów, które mogłyby uszkodzić wbudowywane wyroby. Przed wbudowaniem
ościeŜnic naleŜy sprawdzić dokładność wykonania ościeŜa i stan powierzchni, do których ma przylegać
ościeŜnica. W przypadku występowania wad w wykonaniu ościeŜa lub zabrudzenia powierzchni ościeŜa.
ościeŜe naleŜy oczyścić i naprawić. OścieŜnice powinny być dostatecznie zakotwione w przegrodach
budynku. Kotwy powinny być umieszczone w miejscach przenoszenia obciąŜeń przez zawiasy. Elementy
metalowe wbudowane naleŜy zabezpieczyć przed przesunięciem się aŜ do uzyskania wymaganej
wytrzymałości na ściskanie, nie mniej jednak niŜ 5MPa. Uszczelnienie przestrzeni wokół ościeŜnicy naleŜy
dostosować do spodziewanej rozszerzalności elementu metalowego.
OścieŜnice drzwiowe metalowe w ścianach działowych murowanych powinny być osadzone w trakcie ich
murowania.
5
Przy osadzaniu ościeŜnic stalowych w czasie murowania ścianki naleŜy dokładnie podeprzeć, a po
wypionowaniu stojaków usztywnić je za pomocą desek lub w inny sposób. Ustawione ościeŜnice powinny być
zabezpieczone przez podklinowanie i skośne podparcie zastrzałami. Kotwy ościeŜnic naleŜy odgiąć do
poziomego połoŜenia tak. aby umieszczone w gnieździe lub szczelinie moŜna było je obmurować lub osadzić.
Kotwy powinny być dodatkowo zabezpieczone powłoką antykorozyjną. Kotwy w ościeŜnicach powinny być
tak umieszczone, aby ich odstęp od progu i nadproŜa nie był większy niŜ 250 mm, a ich rozstaw nie
przekraczał 800 mm. Ustawienie ościeŜnicy w wysokości otworu naleŜy dokonać z uwzględnieniem
głębokości wpuszczenia ościeŜnicy poniŜej poziomu podłogi.
Między powierzchnią profili ościeŜnic a tynkiem lub inną zewnętrzną warstwą licową naleŜy pozostawić
szczelinę ok. 5 mm, którą po zakończeniu robót wypełnia się trwale plastyczną masą uszczelniającą. Podczas
obmurowywania naleŜy sprawdzić połoŜenie ościeŜnicy, czy nie odchyliła się od pionu, aby móc zawczasu
poprawić ustawienie i usunąć wszystkie zbędne wycieki zaprawy murarskiej jeszcze nie stęŜonej. Końcowa
fazę osadzania ościeŜnicy stanowi podmurowanie lub podbetonowanie listwy progowej.
W sprawdzone i przygotowane ościeŜe, o oczyszczonych z pyłu powierzchniach naleŜy wstawić stolarkę na
podkładkach lub listwach. Po ustawieniu okna lub drzwi naleŜy sprawdzić sprawność działania skrzydeł przy
otwieraniu i zamykaniu. Zamocowane okno lub drzwi naleŜy uszczelnić pod względem termicznym. Szczelina
pomiędzy oknem a ścianą wypełniana jest materiałem uszczelniającym w postaci pianki.
Osadzenie parapetów wewnętrznych.
Osadzenie parapetów naleŜy wykonywać po osadzeniu i zamocowaniu okna. NaleŜy wykuć w pionowych
powierzchniach ościeŜy bruzdy dostosowane do grubości parapetu. Dla parapetów o większym wysięgu naleŜy
osadzić w murze podokiennym wsporniki stalowe rozstawione w odległości nie większe niŜ 1,0m.
NaleŜy wyrównać zaprawą mur podokienny z małym spadkiem w kierunku pomieszczenia i osadzić parapet
na piance montaŜowej lub silikonie. Przed osadzeniem parapetów krawędzie parapetów mające styk z ramą
okienną i murem naleŜy zaszpachlować silikonem. Przy osadzaniu parapet naleŜy wsunąć we wrąb w ramie
ościeŜnicy. Styk parapetu z oknem i ścianą uszczelnić silikonem.
MontaŜ przeprowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontaŜowych.
MontaŜ ślusarki
Przed przystąpieniem do montaŜu ślusarki naleŜy sprawdzić:
rodzaje i wymiary przekrojów składanych elementów
wymiary gotowego wyrobu
prawidłowość wykonanych połączeń
powłoki malarskie
Przy montaŜu ślusarki naleŜy przestrzegać zasad podanych w normie BN-65/8841-11 Roboty ślusarskie
budowlane. Wymagania i badania techniczne przy odbiorze.:
sprawdzenie miejsc mocowania ślusarki
sprawdzenie wymiarów na budowie
zabezpieczenie elementów budynku przed uszkodzeniami i zabrudzeniami przy montaŜu
wykonanie montaŜu na placu budowy i zaznaczenie miejsc kotwienia
wykonanie otworów kotwiących
montaŜ i kotwienie ślusarki
naprawy drobnych uszkodzeń powłoki
usunięcie zabezpieczeń i resztek z montaŜowych
6
Konstrukcję ślusarską naleŜy wykonać w wyspecjalizowanej wytwórni dysponującej wykwalifikowanymi
pracownikami i odpowiednim oprzyrządowaniem. Przy pracach spawalniczych pracownicy muszą posiadać
wymagane przepisami uprawnienia. Konstrukcje ślusarskie powinny być zabezpieczone w wytwórni powłoką
antykorozyjną i pomalowane proszkowo.
MontaŜ konstrukcji naleŜy przeprowadzać w sposób zapewniający stateczność poszczególnych elementów
i całości w kaŜdej fazie. Przy montaŜu naleŜy zwrócić uwagę na kolejność montaŜu zapewniającą nie
uszkadzanie elementów składowych.
Wszystkie roboty montaŜowe powinny być przeprowadzone przez wykwalifikowanych pracowników.
Kotwienie nie moŜe być wykonane w wierzchniej warstwie konstrukcji mogącej ulec oderwaniu lub
rozwarstwieniu w trakcie eksploatacji obiektu. Śruby kotwiące nie mogą być widoczne na zewnątrz elementu i
nie mogą być dostępne do odkręcenia dla osób postronnych.
MontaŜ przeprowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontaŜowych.
6. KONTROLA JAKOŚCI ROBÓT
Ogólne zasady kontroli jakości robót podano w ST 00.00 „Wymagania ogólne".
Częstotliwość oraz zakres badań stolarki PCV i stalowej powinien być zgodny z PN-88/B-10085 Stolarka
budowlana. Okna i drzwi. Wymagania i badania techniczne przy odbiorze.
W szczególności powinna być oceniane:
jakość materiałów z których stolarka została wykonana.
prawidłowość wykonania z uwzględnieniem szczegółów konstrukcyjnych.
sprawność działania skrzydeł i elementów ruchomych oraz funkcjonowania okuć,
pion i poziom zamontowanej stolarki,
wodoszczelność przegród.
Dopuszczalne odchylenie od pionu i poziomu nie powinno być większe niŜ 2 mm na 1 m wysokości, jednak nie
więcej niŜ 3 mm na całej długości elementów ościeŜnicy. Odchylenie ościeŜnicy od płaszczyzny pionowej nie
moŜe być większe niŜ 2 mm.
RóŜnice wymiarów przekątnych nie powinny być większe niŜ:
1 mm przy długości przekątnej do 1 m.
2 mm przy długości przekątnej do 2 m.
3 mm przy długości przekątnej powyŜej 2 m.
Warunki badań materiałów stolarki budowlanej i innych materiałów powinny być wpisywane do
dziennika budowy i akceptowane przez InŜyniera.
Wykonawca ma obowiązek prowadzić kontrole jakości prowadzonych przez siebie robót, niezaleŜnie od
działań kontrolnych InŜyniera.
Dostarczaną na plac budowy stolarkę naleŜy kontrolować pod względem jej jakości. Kontrola jakości polega na
sprawdzeniu czy dostarczone materiały posiadają wymagane atesty. Zasady prowadzenia kontroli jakości
powinny być zgodne z postanowieniami normy PN-88/B-10085. Kontrola jakości wyrobów szklarskich
powinna być przeprowadzona zgodnie z wymogami podanymi w normie PN-72/B-10180 i wytycznymi
producenta okien i drzwi.
7. OBMIAR ROBÓT
7
Ogólne zasady obmiaru robót podano w ST 00.00 „Wymagania ogólne".
Jednostka obmiarową jest:
m2 - (metr kwadratowy) powierzchni stolarki w świetle ościeŜnic, (okna i drzwi, ścianki aluminiowe
oszklone)
szt - ościeŜnice stalowe
m - elementy ślusarki (balustrady)
Wielkości obmiarowe określa się na podstawie dokumentacji projektowej z uwzględnieniem zmian
zaakceptowanych przez InŜyniera i sprawdzonych w naturze.
8. ODBIÓR ROBÓT
Roboty będą odebrane zgodnie z Warunkami Kontraktu i ST, jeŜeli zostały wykonane zgodnie z
Specyfikacją. Dokumentacją Projektową i poleceniami InŜyniera.
Odbiór podłoŜa naleŜy przeprowadzić bezpośrednio przed przystąpieniem do robót.
Roboty uznaje się za zgodne z dokumentacją projektową. ST i wymaganiami InŜyniera, jeŜeli wszystkie
pomiary i badania (z uwzględnieniem dopuszczalnych tolerancji) wg pkt.6 ST dały pozytywne wyniki.
Wymagania przy odbiorze określa norma PN-88/B-10085 Stolarka budowlana. Okna i drzwi.
Wymagania i badania techniczne przy odbiorze. Sprawdzeniu podlega:
zgodność z dokumentacją techniczną.
rodzaj zastosowanych materiałów,
prawidłowość montaŜu.
pion i poziom zamontowanej stolarki,
pion i poziom zamontowanego parapetu.
Dopuszczalne odchylenie od pionu i poziomu nie powinno być większe niŜ 2 mm na 1 m wysokości, jednak nie
więcej niŜ 3 mm na całej długości elementów ościeŜnicy. Odchylenie ościeŜnicy od płaszczyzny pionowej nie
moŜe być większe niŜ 2 mm.
RóŜnice wymiarów przekątnych nie powinny być większe niŜ:
1 mm przy długości przekątnej do 1 m.
2 mm przy długości przekątnej do 2 m.
3 mm przy długości przekątnej powyŜej 2 m.
9. PODSTAWA PŁATNOŚCI
Zgodnie z Dokumentacją naleŜy wykonać zakres robót wymieniony w p. 1.3. niniejszej ST. Płatność naleŜy
przyjmować zgodnie z obmiarem i oceną jakości robót.
Cena jednostkowa wykonanych robót obejmuje:
roboty przygotowawcze
zakup i dostarczenie materiałów na miejsce wbudowania.
wykonanie montaŜu
uporządkowanie stanowiska robót
niezbędne pomiary i badania
8
10. PRZEPISY ZWIĄZANE
10.1. Normy
PN-88/B-10085
PN-B-05000
PN-72/B-10180
PN-B-94025÷5:1996
PN-B-91000: 1996
Stolarka budowlana. Okna i drzwi. Wymagania i badania.
Okna i drzwi. Pakowanie, przechowywanie, transport.
Roboty szklarskie. Warunki i badania techniczne przy odbiorze.
Okucia budowlane
| Stolarka budowlana. Okna i drzwi. Terminologia
10.2. Inne
Warunki techniczne wykonania i odbioru robót budowlanych Tom l
Instrukcje producenta
9
