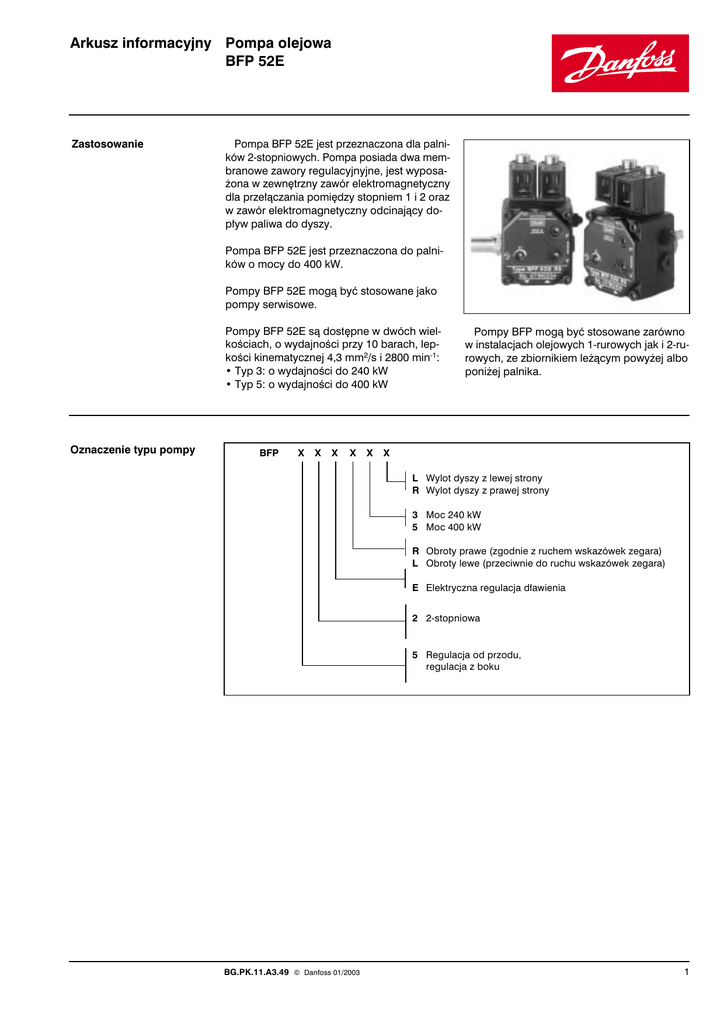

Arkusz informacyjny Pompa olejowa BFP 52E

Arkusz informacyjny Pompa olejowa BFP 52E

Arkusz informacyjny Pompa olejowa
BFP 52E
Zastosowanie
Pompa BFP 52E jest przeznaczona dla palników 2-stopniowych. Pompa posiada dwa membranowe zawory regulacyjnyjne, jest wyposa˝ona w zewn´trzny zawór elektromagnetyczny
dla prze∏àczania pomi´dzy stopniem 1 i 2 oraz
w zawór elektromagnetyczny odcinajàcy dop∏yw paliwa do dyszy.
Pompa BFP 52E jest przeznaczona do palników o mocy do 400 kW.
Pompy BFP 52E mogà byç stosowane jako
pompy serwisowe.
Pompy BFP 52E sà dost´pne w dwóch wielkoÊciach, o wydajnoÊci przy 10 barach, lepkoÊci kinematycznej 4,3 mm2/s i 2800 min-1:
• Typ 3: o wydajnoÊci do 240 kW
• Typ 5: o wydajnoÊci do 400 kW
Oznaczenie typu pompy
BFP
X
X
X
X
X
Pompy BFP mogà byç stosowane zarówno
w instalacjach olejowych 1-rurowych jak i 2-rurowych, ze zbiornikiem le˝àcym powy˝ej albo
poni˝ej palnika.
X
L Wylot dyszy z lewej strony
R Wylot dyszy z prawej strony
3 Moc 240 kW
5 Moc 400 kW
R Obroty prawe (zgodnie z ruchem wskazówek zegara)
L Obroty lewe (przeciwnie do ruchu wskazówek zegara)
E Elektryczna regulacja d∏awienia
2 2-stopniowa
5 Regulacja od przodu,
regulacja z boku
BG.PK.11.A3.49 © Danfoss 01/2003
1
Arkusz informacyjny
Pompa olejowa BFP 52E
Uwaga!
Pompy BFP 52E posiadajà po∏àczenie do
dyszy tylko z lewej strony.
Uwaga!
Obroty prawe lub lewe okreÊlamy zawsze patrzàc
od strony wa∏u.
Zgodnie z ruchem
wskazówek
zegara
Przeciwnie
do ruchu
wskazówek
zegara
Budowa
Pompy serii BFP majà budow´ modu∏owà,
tzn. ˝e pompy o ró˝nej wydajnoÊci ró˝nià si´
tylko zespo∏em ko∏a z´batego.
Budowa pompy oparta jest na zespole ko∏a z´batego typu trochoidalnego. Znajduje si´ on
w specjalnych zag∏´bieniach obudowy pompy.
Zapewnia to optymalne ustawienie zespo∏u, a
tym samym minimalne jego zu˝ycie.
Uk∏ad regulacji oparty jest na zaworze regulacyjnym z membranà.
Prze∏àczania pomi´dzy
uk∏adem jednorurowym
albo dwururowym.
2
BG.PK.11.A3.49 © Danfoss 01/2003
Uszczelnienie wa∏u stanowi nasz znakomity
pierÊcieƒ w´glowy, zapewniajàcy maksymalne
zabezpieczenie przed wyciekiem oleju, zarówno przy obcià˝eniach statycznych jak i dynamicznych.
Pompa posiada Êrub´ do r´cznego prze∏àczania trybu pracy pompy w uk∏adzie jednorurowym albo dwururowym.
Cewki zaworu elektromagnetycznego posiadajà po∏àczenie wtykowe.
Arkusz informacyjny
Pompa olejowa BFP 52E
CiÊnienie
Ssanie
Powrót
Dzia∏anie
Po za∏àczeniu pompy, olej jest zasysany przez
króciec ssawny (S) i filtr (H) do zespo∏u ko∏a
z´batego (C).
Zespó∏ ko∏a z´batego, podnoszàc ciÊnienie
oleju, przepompowuje olej do strony t∏ocznej
pompy, z uk∏adem regulacji ciÊnienia (P1)
i (P2).
Po dop∏yni´ciu oleju do zaworu odcinajàcego
(NC – normalnie zamkni´ty) jego ciÊnienie nadal roÊnie do momentu otwarcia zaworu regulacyjnego (P1); zawór ten utrzymuje ciÊnienie
oleju na sta∏ym, zadanym poziomie.
Podanie napi´cia na odcinajàcy zawór elektromagnetyczny (NC) powoduje jego otwarcie
i dop∏yw oleju do dyszy (E). Nadmiar oleju
przep∏ywa przez kanalik powrotny do króçca
powrotu (R).
Pompa b´dzie teraz pracowa∏a przy ciÊnieniu
nastawionym dla 1, stopnia (pracy palnika)
poniewa˝ stopieƒ 1 jest nastawiony na ni˝sze
BG.PK.11.A3.49 © Danfoss 01/2003
ciÊnienie ni˝ stopieƒ 2. Je˝eli zostanie podane
napi´cie na zawór elektromagnetyczny (NO –
normalnie otwarty), nast´puje jego zamkni´cie
i odci´cie zaworu regulacyjnego (P1). CiÊnienie wzroÊnie teraz do nastawionego na zaworze regulacyjnym (P2).
Zawór (P2) otwiera si´ i utrzymuje ciÊnienie nastawione dla stopnia 2. Nadmiar oleju jest odprowadzany poprzez kanalik powrotny do króçca powrotu (R). W uk∏adzie 2-rurowym olej jest
odprowadzany do zbiornika oleju. W uk∏adzie
1-rurowym Êruba prze∏àczajàca (A) musi byç
usuni´ta dla umo˝liwienia przep∏ywu oleju
przez kanalik powrotny (G). Króciec powrotu
(R) musi byç zaÊlepiony.
Je˝eli palnik przestaje pracowaç, napi´cie do
zaworów elektromagnetycznych zostaje od∏àczone, zatem zawór NC zamyka si´ a zawór
NO otwiera si´. Zawór NC odcina dop∏yw
oleju do dyszy.
3
Arkusz informacyjny
Pompa olejowa BFP 52E
Dane techniczne
BFP 52E
Rodzaje oleju: lepkoÊç mierzona w króçcu ssawnym (mm2/s)
cm2
Powierzchnia filtra
Rozmiar siatki
µm
l/h
WydajnoÊç zespo∏u ko∏a z´batego
Maksymalny moment rozruchowy
Nm
bar
Zakres ciÊnienia , poziom 1
Zakres ciÊnienia, poziom 2
bar
bar
Nastawa fabryczna, poziomy 1/2
Maks. dopuszczalne ciÊnienie w przewodzie
bar
ssawnym/powrotnym
Obroty
min-1
Pobór mocy*)
W
Temperatura otoczenia i transportu
C
C
Temperatura czynnika
Pobór mocy cewki
W, maks.
Znamionowe napi´cie i cz´stotliwoÊç
V / Hz
Cewka, stopieƒ ochrony obudowy
Wa∏ / szyjka
*) przy 10 barach, 4.3 mm2/s i 2850 min-1
WydajnoÊç dyszy, BFP typ 3/5
4
BG.PK.11.A3.49 © Danfoss 01/2003
Typ 3
Typ 5
(1,3) 1,8-12
11
200
45
0,1
70
0,12
7-15
10-25
10-13±1
2
2400-3600
1400-3600
40
70
-20 do +70
0 do +70
9
230 - 50/60
IP 40
EN 225
Roboczy moment obrotowy, BFP typ 3/5
Arkusz informacyjny
Pompa olejowa BFP 52E
Wymiary
Po∏àczenia
Regulacja ciÊnienia, stopieƒ 1
Regulacja ciÊnienia, stopieƒ 2
Przewód ssawny, G 1/4
Przewód powrotny, G 1/4
Uwaga!
Dla wszystkich po∏àczeƒ mo˝liwy
jest wybór pomi´dzy po∏àczeniem
za pomocà p∏askich podk∏adek
na obni˝onej powierzchni noÊnej
a po∏àczeniem od spodu króçca.
Nie dotyczy to jednak króçca pomiaru podciÊnienia na bocznej
Êciance obudowy. W tym przypadku mo˝liwe jest jedynie wykorzystanie obni˝onej zewn´trznej powierzchni obudowy.
Pod∏àczenie dyszy z lewej strony, G 1/8
Pomiar ciÊnienia t∏oczenia, G 1/8
Pomiar ciÊnienia ssania (podciÊnienia)
H
BG.PK.11.A3.49 © Danfoss 01/2003
Wk∏ad filtrujàcy
5
Arkusz informacyjny
Pompa olejowa BFP 52E
Zamawianie
Typ
Prawe
BFP52ER3
BFP52EL3
BFP52ER5
BFP52EL5
071N2201
Lewe
071N2203
071N2204
071N2202
Cz´Êci zamienne
Cewka 220/240 V AC, nakr´tka, podk∏adka
Cewka 110/120 V AC, nakr´tka, podk∏adka
Cewka 24 V AC, nakr´tka, podk∏adka
Cewka NO 220/240 V AC, nakr´tka, podk∏adka
Cewka 230 V AC, podk∏adka blokujàca, nakr´tka
Zawór NC + podk∏adka zabezpieczajàca + nakr´tka, wym 3.5 (10 szt. w opakowaniu)
Wk∏ad filtrujàcy + oring (25 szt. w opakowaniu)
Filtr: wk∏ad filtrujàcy + oring (25 szt. w opakowaniu)
Zawór NC + podk∏adka zabezpieczajàca + nakr´tka
Zawór NO + podk∏adka zabezpieczajàca + nakr´tka
Kabel do zaworu elektromagnetycznego NC d∏. 500 mm
Kabel do zaworu elektromagnetycznego NC d∏. 280 mm
Kabel do zaworu elektromagnetycznego NC d∏. 710 mm
Kabel do zaworu elektromagnetycznego NO d∏. 500 mm
Kabel do zaworu elektromagnetycznego NO d∏. 280 mm
Kabel do zaworu elektromagnetycznego NO d∏. 710 mm
Âruby i tuleja
nr katalog. 071B0011
Wymiary tulei i ko∏nierza
6
BG.PK.11.A3.49 © Danfoss 01/2003
Nr katalogowy
071N0010
071N0061
071N0062
071N0601
071N0640
071N0641
071N0063
071N0064
071N0050
071N3010
071G0200
071G0202
071G0204
071G0201
071G0203
071G0205
Âruby, tuleja i ko∏nierz
nr katalog. 071N0047
Arkusz informacyjny
Pompa olejowa BFP 52E
BG.PK.11.A3.49 © Danfoss 01/2003
7
Arkusz informacyjny
Pompa olejowa BFP 52E
Dane techniczne zawarte w broszurze mogà ulec zmianie bez wczeÊniejszego uprzedzenia, jako efekt sta∏ych ulepszeƒ i modyfikacji naszych urzàdzeƒ.
