Zał. nr 5 do SIWZ - Zagospodarowanie Bolestraszyce

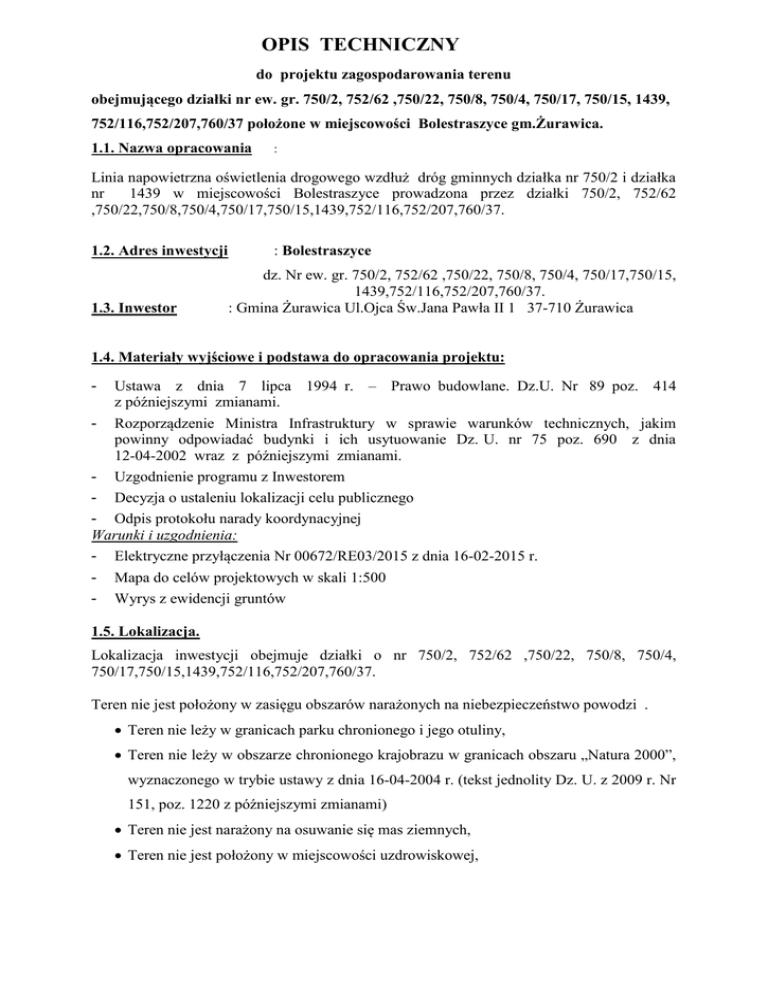

OPIS TECHNICZNY
do projektu zagospodarowania terenu
obejmującego działki nr ew. gr. 750/2, 752/62 ,750/22, 750/8, 750/4, 750/17, 750/15, 1439,
752/116,752/207,760/37 położone w miejscowości Bolestraszyce gm.Żurawica.
1.1. Nazwa opracowania
:
Linia napowietrzna oświetlenia drogowego wzdłuż dróg gminnych działka nr 750/2 i działka
nr
1439 w miejscowości Bolestraszyce prowadzona przez działki 750/2, 752/62
,750/22,750/8,750/4,750/17,750/15,1439,752/116,752/207,760/37.
1.2. Adres inwestycji
1.3. Inwestor
: Bolestraszyce
dz. Nr ew. gr. 750/2, 752/62 ,750/22, 750/8, 750/4, 750/17,750/15,
1439,752/116,752/207,760/37.
: Gmina Żurawica Ul.Ojca Św.Jana Pawła II 1 37-710 Żurawica
1.4. Materiały wyjściowe i podstawa do opracowania projektu:
-
Ustawa z dnia 7 lipca 1994 r. – Prawo budowlane. Dz.U. Nr 89 poz. 414
z późniejszymi zmianami.
- Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie Dz. U. nr 75 poz. 690 z dnia
12-04-2002 wraz z późniejszymi zmianami.
- Uzgodnienie programu z Inwestorem
- Decyzja o ustaleniu lokalizacji celu publicznego
- Odpis protokołu narady koordynacyjnej
Warunki i uzgodnienia:
- Elektryczne przyłączenia Nr 00672/RE03/2015 z dnia 16-02-2015 r.
- Mapa do celów projektowych w skali 1:500
- Wyrys z ewidencji gruntów
1.5. Lokalizacja.
Lokalizacja inwestycji obejmuje działki o nr 750/2, 752/62 ,750/22, 750/8, 750/4,
750/17,750/15,1439,752/116,752/207,760/37.
Teren nie jest położony w zasięgu obszarów narażonych na niebezpieczeństwo powodzi .
 Teren nie leży w granicach parku chronionego i jego otuliny,
 Teren nie leży w obszarze chronionego krajobrazu w granicach obszaru „Natura 2000”,
wyznaczonego w trybie ustawy z dnia 16-04-2004 r. (tekst jednolity Dz. U. z 2009 r. Nr
151, poz. 1220 z późniejszymi zmianami)
 Teren nie jest narażony na osuwanie się mas ziemnych,
 Teren nie jest położony w miejscowości uzdrowiskowej,
 Teren nie podlega ochronie konserwatorskiej, zatem nie jest wymagane uzgodnienie
przedsięwzięcia inwestycyjnego z Wojewódzkim Konserwatorem Zabytków z/s
w Przemyślu.
1.6. Przedmiot inwestycji.
Przedmiotem inwestycji jest linia napowietrzna oświetlenia drogowego wzdłuż dróg
gminnych działka nr 750/2 i działka nr 1439 w miejscowości Bolestraszyce prowadzone
przez działki 750/2, 752/62 ,750/22, 750/8, 750/4, 750/17, 750/15, 1439, 752/116,
752/207,760/37.
Projektowane oświetlenie drogowe należy zasilić z istniejącej stacji transformatorowej
Bolestraszyce nr 2 z istniejącej szafki oświetleniowej zasilanej z pola nr 5. Szafkę zasilić
przewodami 4xLY 25 w rurze RL 47.Obwód oświetleniowy zabezpieczyć wkładką
bezpiecznikową WT-1gF 63 A.
Obwód nr 1-(oświetlenie drogi gminnej działka nr 1439) Od wymienionego słupa nr
11/II/1 dobudować linię napowietrzną oświetleniową izolowaną AsXSn 2x25 mm2 o
długości 416m do projektowanego słupa nr10/UG/1. Na projektowanych słupach lini
zainstalować 9 szt. opraw oświetleniowych typu SGS 102/100 z lampami typu SONT+ 100W.
Obwód nr 2 - (oświetlenie drogi gminnej działka nr 750/2) od istn. słupa nr 15/II/2 linii
napowietrznej stacji transf. Bolestraszyce nr 2 .
Od istniejącego słupa nr 15/II/2 typu RNR-10 dobudować linię napowietrzną oświetleniową
izolowaną AsXSn 2x25 mm2 o długości 440m do projektowanego słupa nr 9/UG/2. Na
projektowanych słupach lini zainstalować 9 szt. opraw oświetleniowych typu SGS 102/100 z
lampami typu SONT+ 100W.
Lokalizację linii napowietrznej i słupów przedstawiono na projekcie zagospodarowania w
skali 1:500.
Usytuowanie planowanej inwestycji spełnia wymagania zawarte §13 Rozporządzenia
Ministra Infrastruktury z dnia 12.04.2002 w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami).
1.7 Informacja o obszarze oddziaływania obiektu .
Inwestycja nie będzie oddziaływać na działki sąsiednie ,nie wprowadzi emisji hałasów i
wibracji i nie naruszy w jakikolwiek sposób uzasadnionych interesów osób trzecich .
Inwestycja nie wprowadzi zakłóceń w ekologicznej charakterystyce powierzchni ziemi ,gleby,
wód powierzchniowych i podziemnych .Projektowanie zagospodarowanie nie wprowadza
ograniczeń w możliwości zagospodarowania ,w tym zabudowy działek sąsiednich.
1.8. Dane charakteryzujące wpływ inwestycji a środowisko.
a) Lokalizacja przedsięwzięcia nie znajduje się w granicach Obszaru „Natura 2000”
w związku z powyższym nie wprowadza się zakazów, nakazów i ograniczeń
w zagospodarowaniu terenu dotyczących ochrony środowiska, przyrody i krajobrazu
b) Obiekt nie będzie wywierał ujemnego wpływu na środowisko, zdrowie i życie ludzi
oraz obiekty sąsiednie.
c) Realizacja inwestycji nie spowoduje: uciążliwości powodowanych przez hałas,
wibracje, zakłócenia elektryczne, promieniowanie i wzrost emisji. Planowana
inwestycja swoim charakterem nie spowoduje i nie przekroczy jakichkolwiek
z wymienionych
projektowanego
nieporządanych
nie
obiektu
i
niekorzystnych
będzie
powodować
emisji.
emisji
Eksploatacja
niedopuszczalnych
zanieczyszczeń do atmosfery oraz drgań określonych Normowo.
d) Nie stwierdzono kolizji z obiektami zabytkowymi.
1.9. Informacje w zakresie stosowania przepisów dot. ochrony gatunkowej roślin,
zwierząt i grzybów.
Na etapie wykonywania projektu budowlanego przeprowadzono analizę obszaru
inwestycji; nie zauważono i nie stwierdzono siedlisk ptaków chronionych i innych
zwierząt, chronionych gatunków roślin i dziko występujących grzybów.
Ze względu na zakres prac inwestycja nie będzie wywierać negatywnego wpływu na
środowisko, nie spowoduje pogorszenia stanu środowiska gdyż nie należy do
przedsięwzięć
mogących
zawsze
znacząco
oddziaływać
na
środowisko
i przedsięwzięć mogących potencjalnie znacząco oddziaływać na środowisko.
1.10. Wytyczne i zalecenia dla Inwestora oraz potencjalnych wykonawców w zakresie
ochrony środowiska.
a) Podczas
prowadzenia
robót
budowlanych
Inwestor/Wykonawca
realizujący
przedsięwzięcie jest zobowiązany uwzględnić ochronę środowiska na obszarze
oddziaływania projektu.
b) W trakcie realizacji projektu nie będą naruszone przepisy dotyczące ochrony
gatunkowej zwierząt.
c) Przed podjęciem prac budowlanych należy przeprowadzić obserwacje dotyczące
ewentualnego występowania gatunków chronionych ptaków i innych zwierząt.
